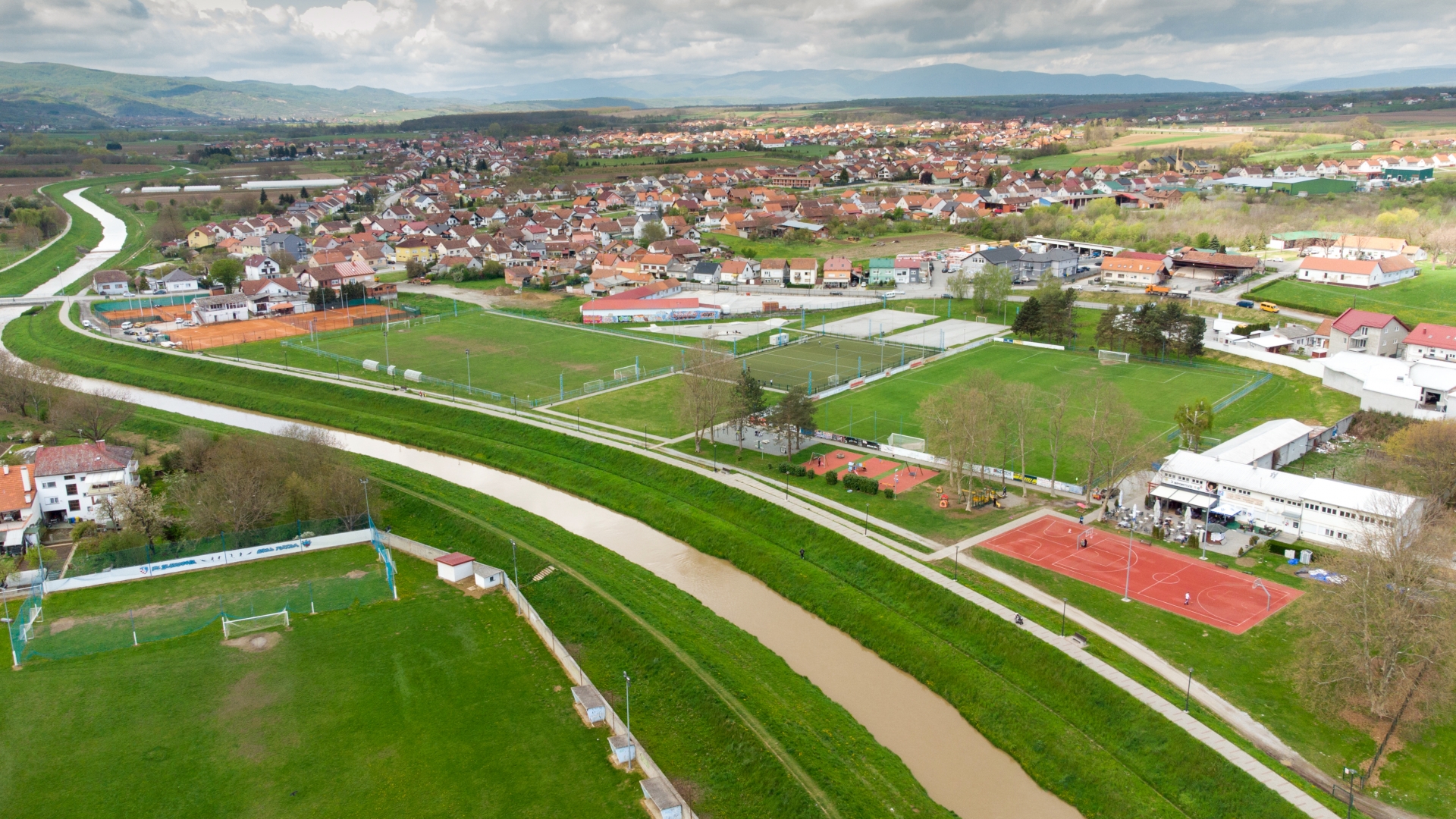

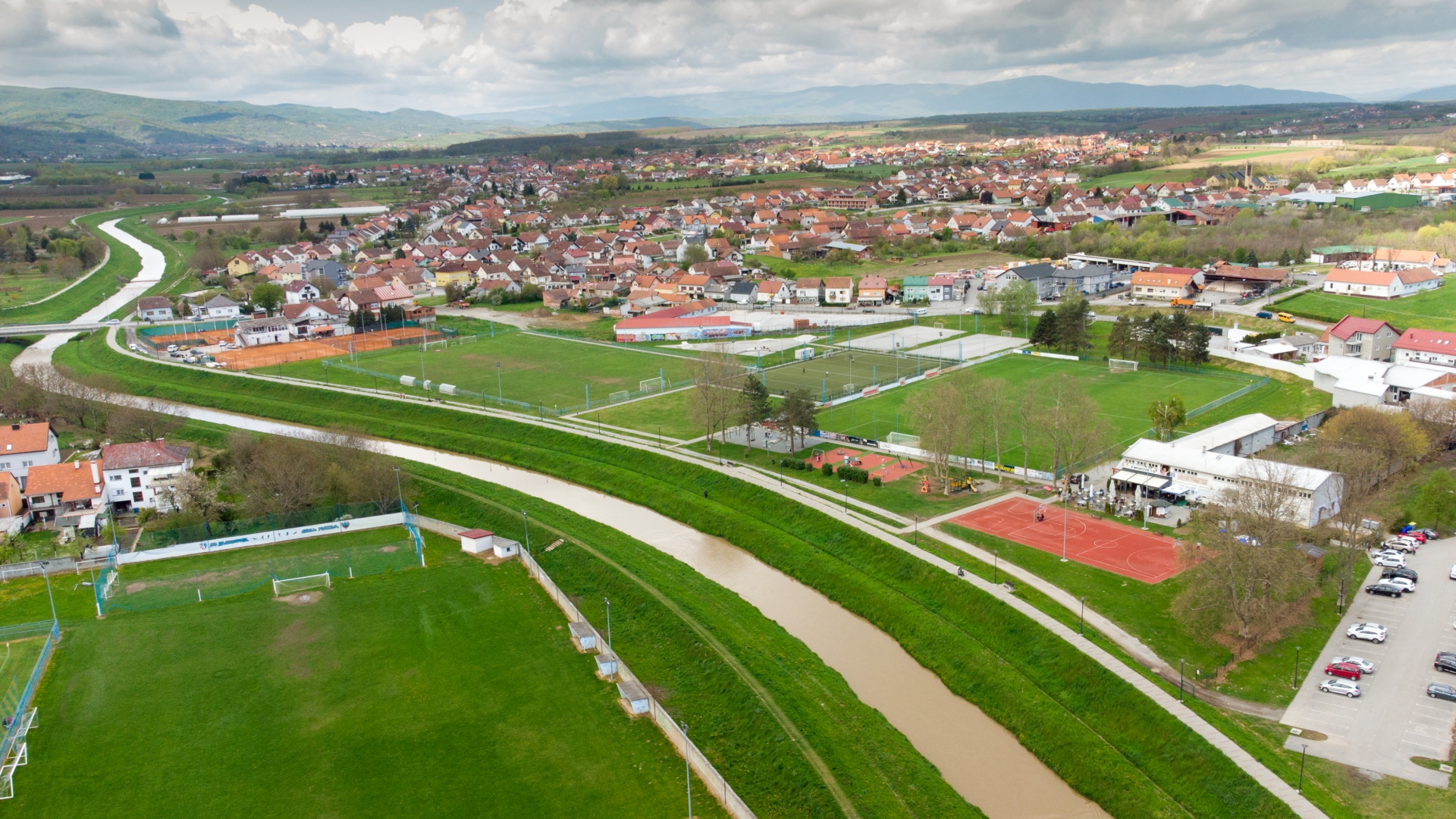

Sportski tereni Velika OŠ IGK

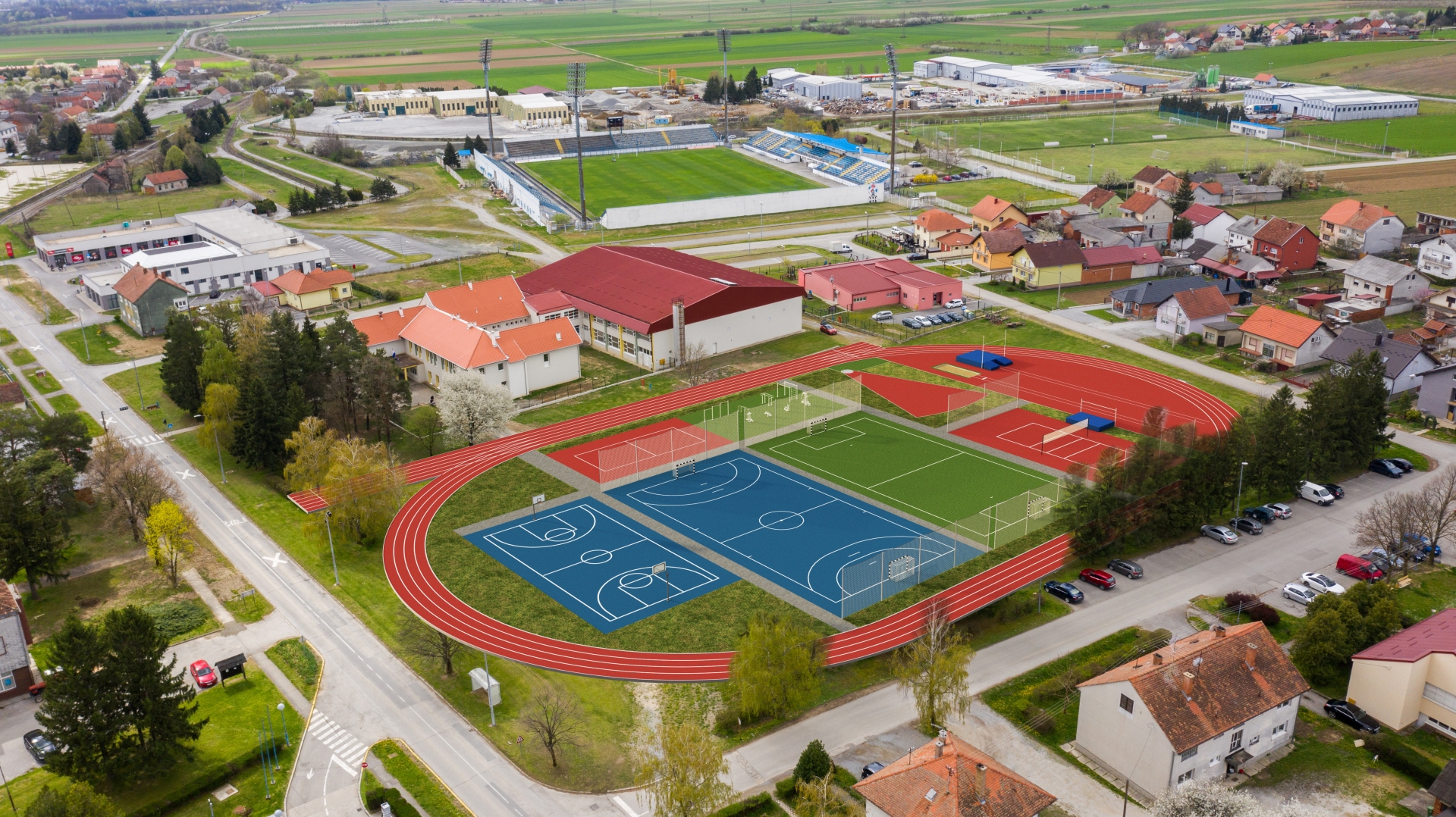

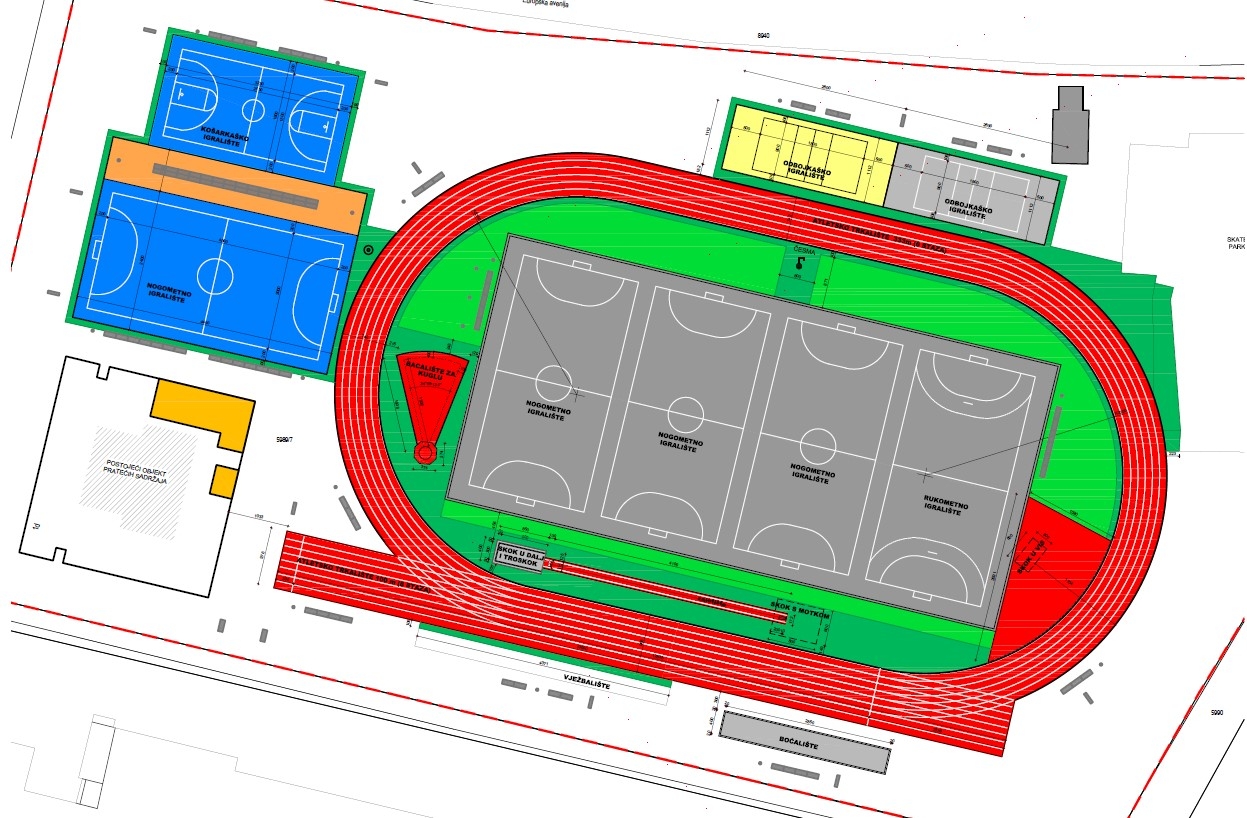

Projektom je predviđena izgradnja sportskih igrališta – atletska staza s borilištima i sportski tereni (košarka, rukomet, malinogomet, odbojka, graničar i vanjsko vježbalište) koji se nalazi unutar dvorišta Osnovne Škole Ivana Gorana Kovačića u Velikoj, Trg Josipa bana Jelačića 7, na k.č.br. 889/1 k.o. Velika.

Više...

Atletska staza se sastoji od četiri kružne atletske trkače staze užine 333 m i šest trkaćih staza na 100m. U zapadnom polukrugu predviđena su borilišta – skok s motkom, zaletište za skok u dalj i jama za doskok i skok u vis, dok je bacalište za kuglu pozirano istočno od polukruga. Završna obrada je vodopropusna sintetička obloga debljine 13mm sukladno IAAF standardima kao i sama potrebna atletska oprema.

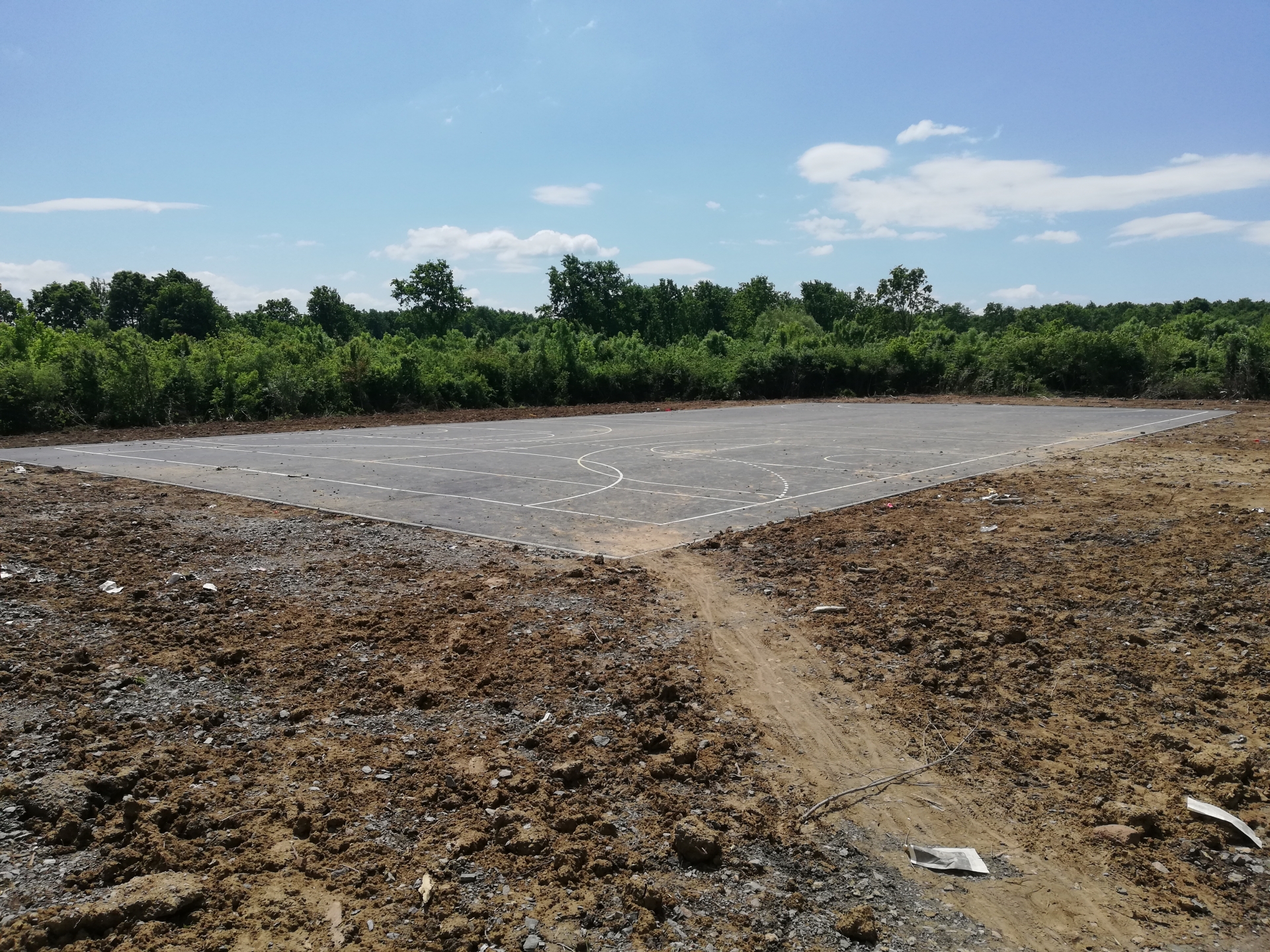

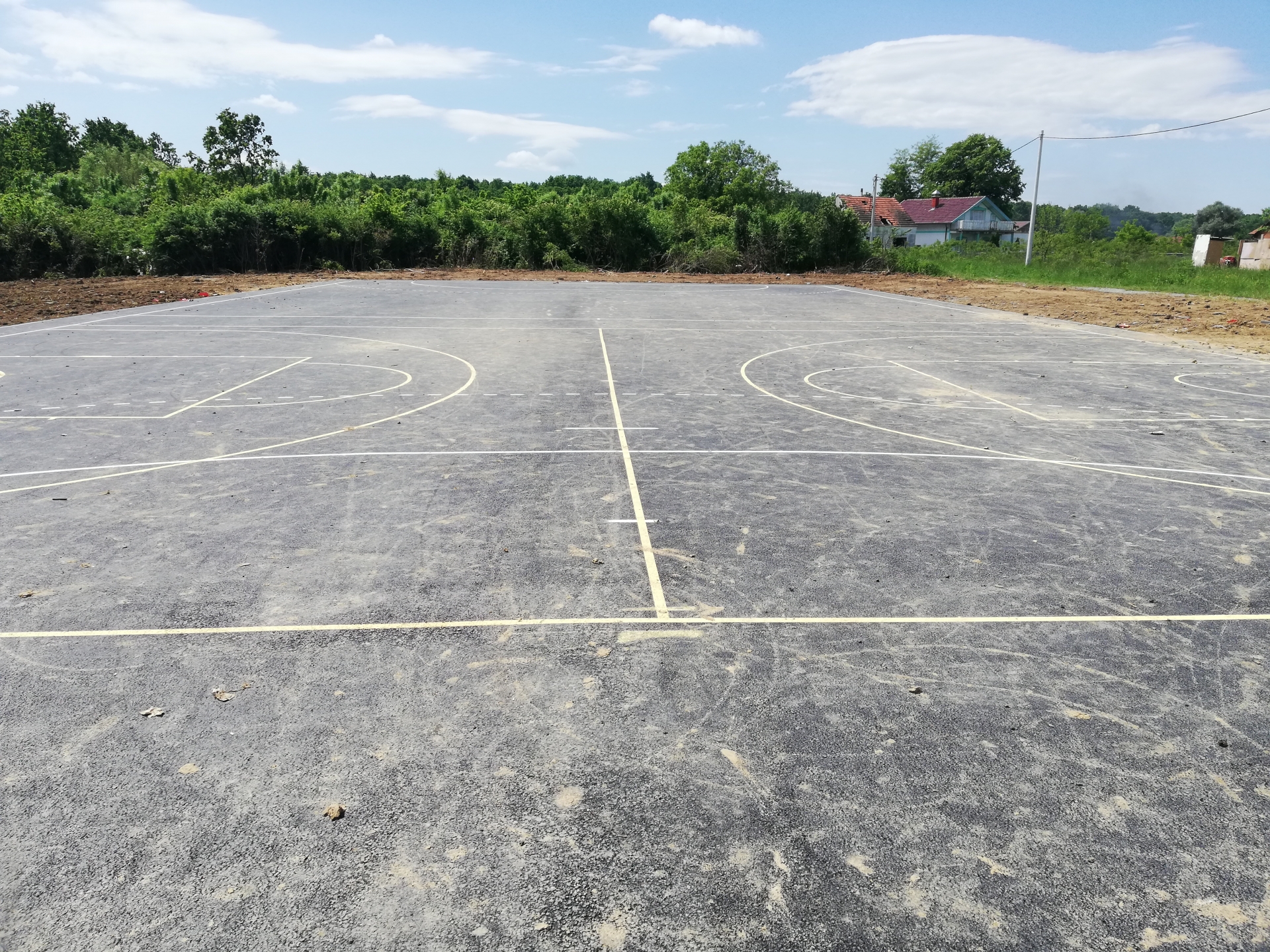

Košarkaško igralište se izvodi na sintetičkoj oblozi dimenzija 28 m x 15 m sa zaštitnim pojasom od 2 m u svim smjerovima, igralište se nalazi na istočnoj strani unutar kružne atletske staze. Završna obrada je vodopropusna sintetička obloga debljine 16mm sukladno FIBA standardima kao i sama potrebna oprema.

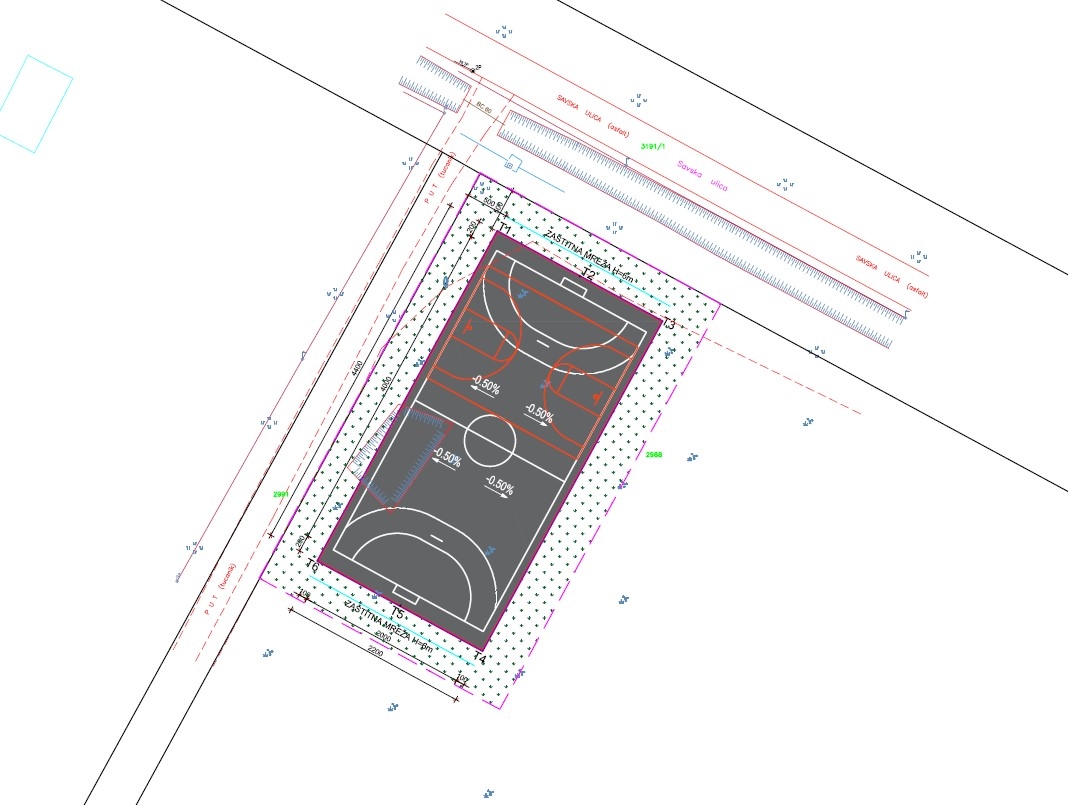

Rukometno igralište se izvodi na sintetičkoj oblozi dimenzija 20 m x 40 m sa zaštitnim pojasom od 2 m u bočnim smjerovima i 3 m iza golova, igralište se nalazi na istočnoj strani unutar kružne atletske staze zapadno od košarkaškog igrališta. Završna obrada je vodonepropusna akrilna podloga debljine 1 mm sukladno IHF standardima kao i sama potrebna oprema.

Malonogometno igralište se izvodi na sintetičkoj podlozi od umjetne trave dimenzija 20 m x 40 m sa zaštitnim pojasom od 2 m u bočnim smjerovima i 3 m iza golova, igralište se nalazi na zapadnoj strani unutar kružne atletske staze zapadno od rukometnog igrališta. Završna obrada je vodopropusna podloga od umjetne trave debljine 3,8 mm s ispunom od kvarcnog pijeska i SBR granula, a sve sukladno FIFA standardima kao i sama potrebna oprema.

Odbojkaško igralište se izvodi na sintetičkoj oblozi dimenzija 18 m x 9 m sa zaštitnim pojasom od 4 m u bočnim smjerovima i 6 m iza servis linija, igralište se nalazi na zapadnoj strani unutar kružne atletske staze zapadno od malonogometnog igrališta. Završna obrada je vodopropusna sintetička obloga debljine 16mm sukladno FIVB standardima kao i sama potrebna oprema.

Igralište za graničar se izvodi na sintetičkoj oblozi dimenzija 24 m x 15 m sa zaštitnim pojasom od 3,5 m u bočnim smjerovima i 3 m iza glavnih linija, igralište se nalazi na jugoistočnoj strani unutar kružne atletske staze. Završna obrada je vodopropusna sintetička obloga debljine 16mm sukladno standardima za igranje graničara u Hrvatskoj.

Vanjsko vježbalište izvodi na sintetičkoj podlozi od umjetne trave dimenzija 24 m x 15 m s ispunom od kvarcnog pijeska na kojoj se postavljaju sprave za vježbanje.

Iza sportskih igrališta rukomet, mali nogomet i odbojka postavlja se s južne i sjeverne strane zaštitna mreža visine 5,0 m od pletiva PP na aluminijskim stupovima.

Pješačka staza se gradi između sportskih igrališta širine od 2,0m do 3,5 m kao komunikacija pješačka od same škole do sportskih igrališta sa završnom obradom od betonskioh opločnjaka.

Na istočnoj, sjevernoj i zapadnoj strani na rubu predmetne građevne čestice izvodi se panel ograda sa visine 1,8 m kako bi se osigurao kontrolirani ulaz u prostor škole i samih igrališta.

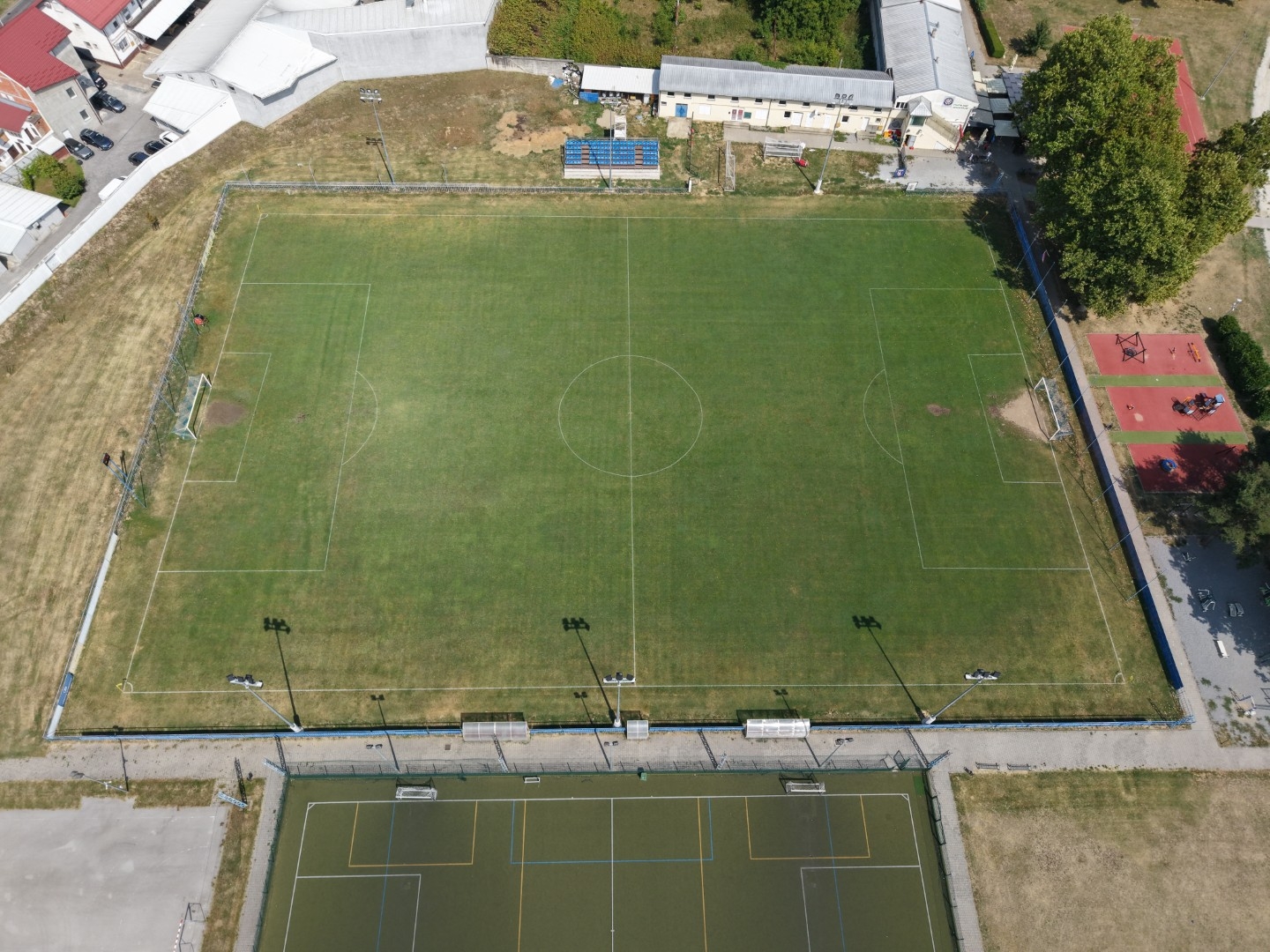

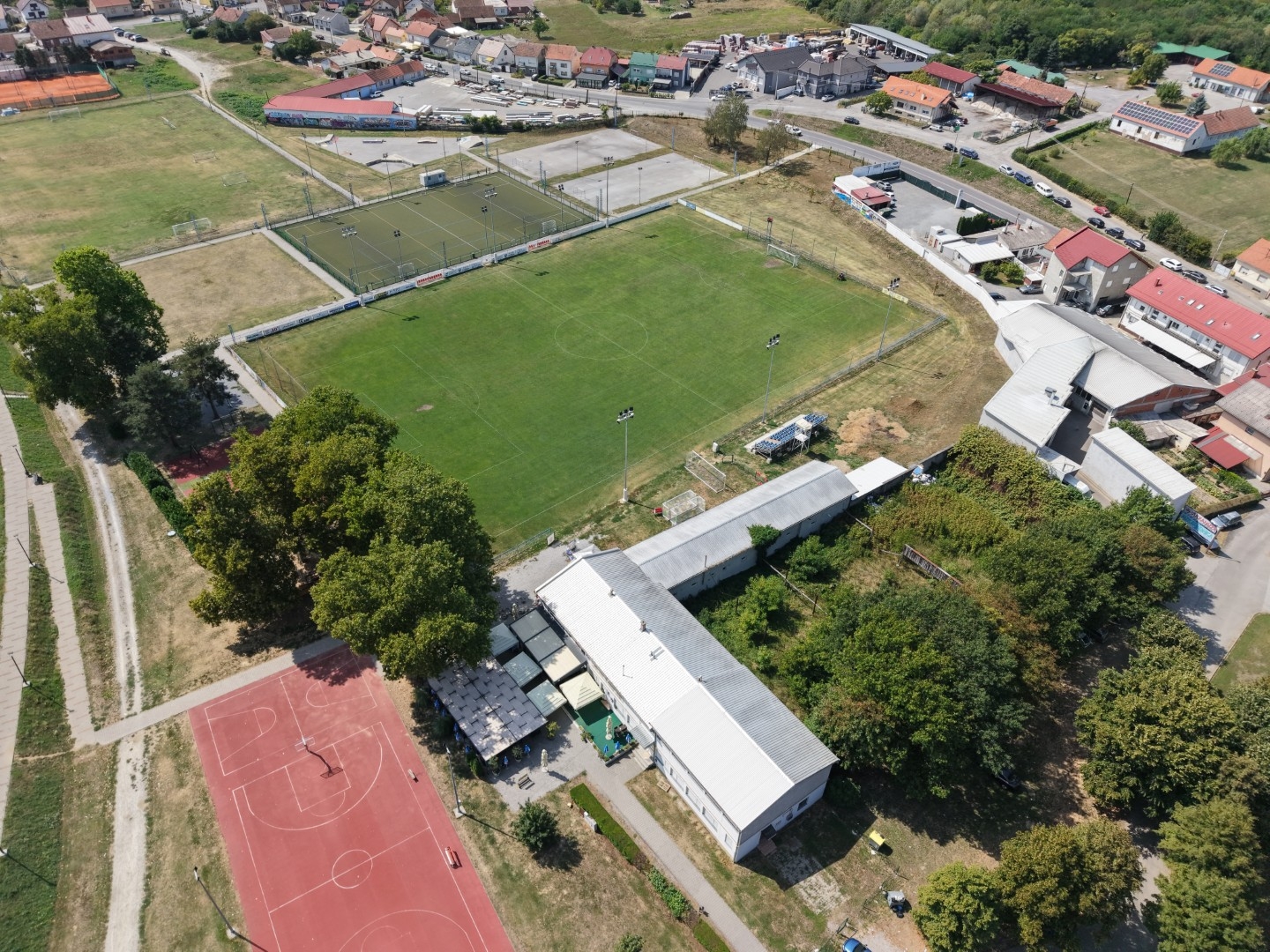

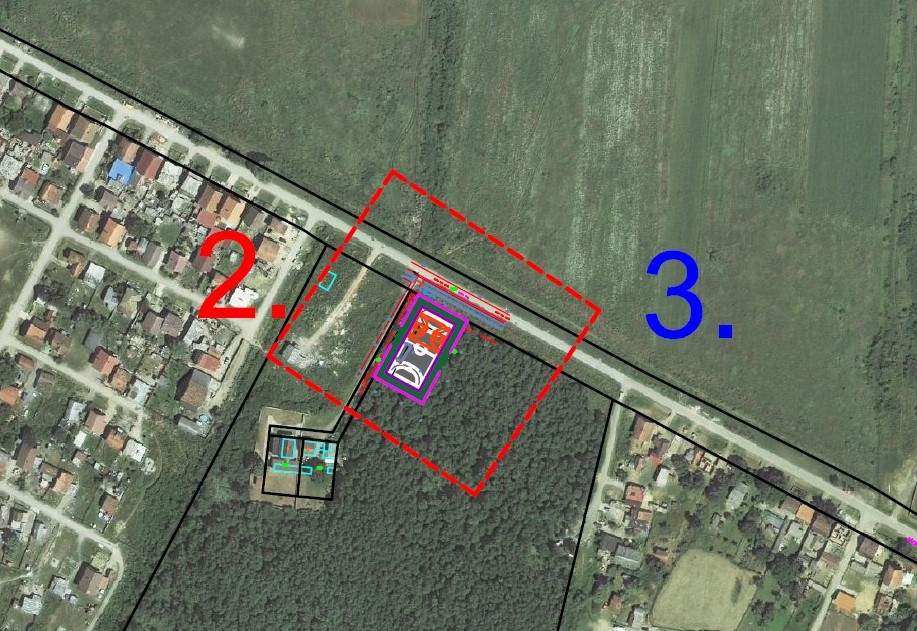

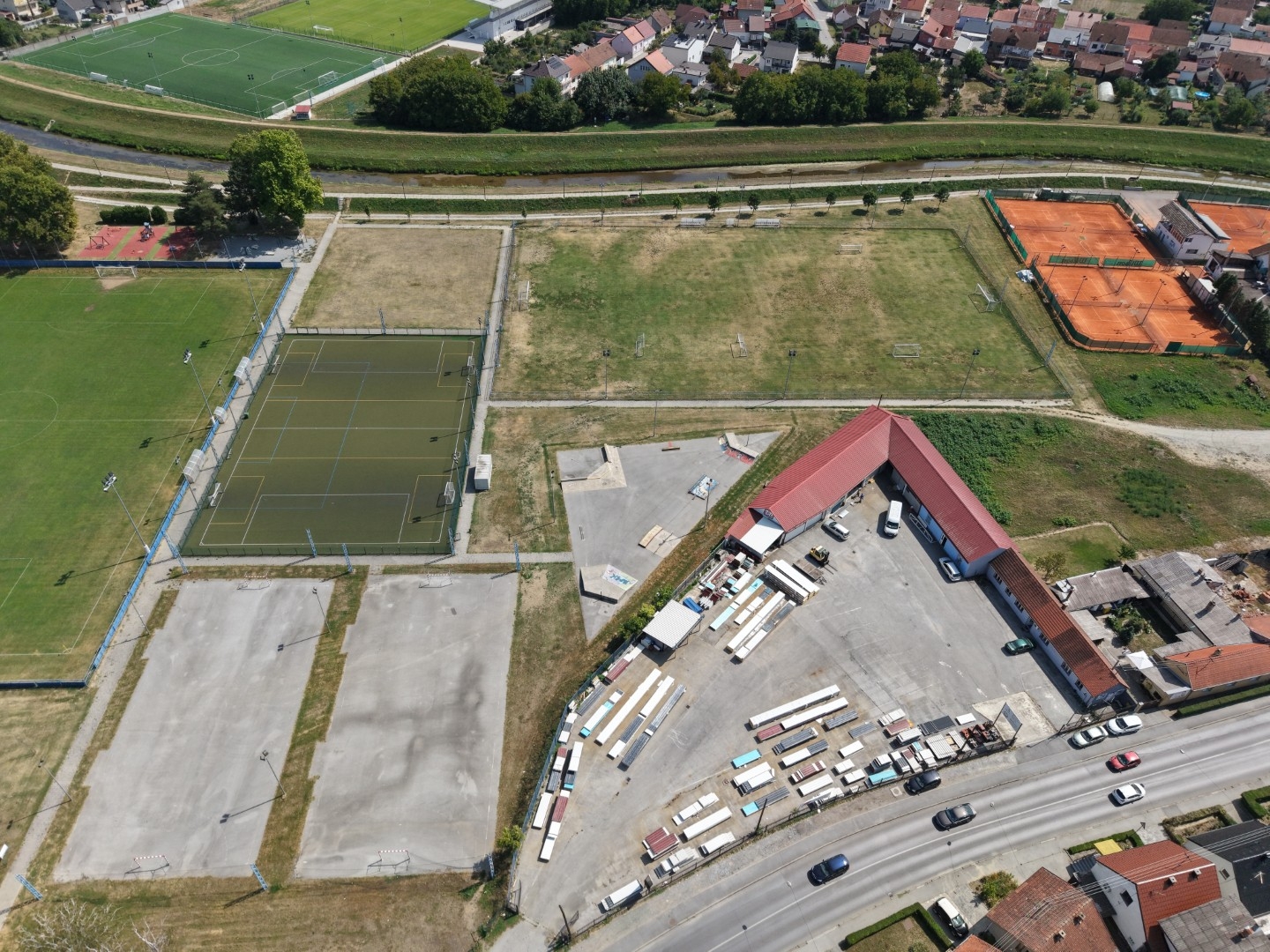

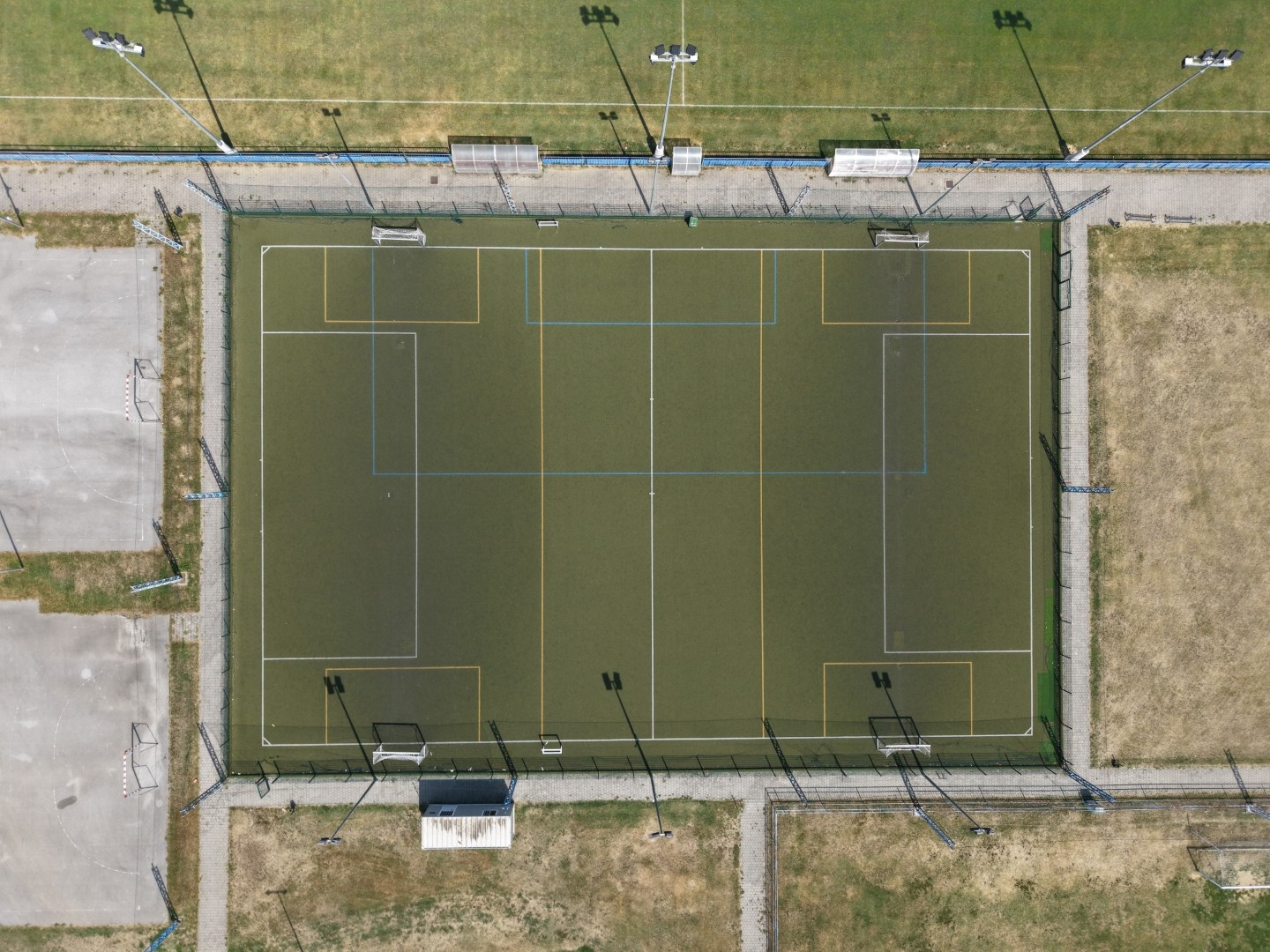

Multifunkcionalno sportski igralište slavonski brod

Predmet Glavnog projekta je izgradnja MULTIFUNKCIONALNOG SPORTSKOG IGRALIŠTA u Slavonskom Brodu. Projektom je predviđena izgradnja malonogometnog igrališta na umjetnoj travi sa zaštitnom mrežom iza golova.

Više...

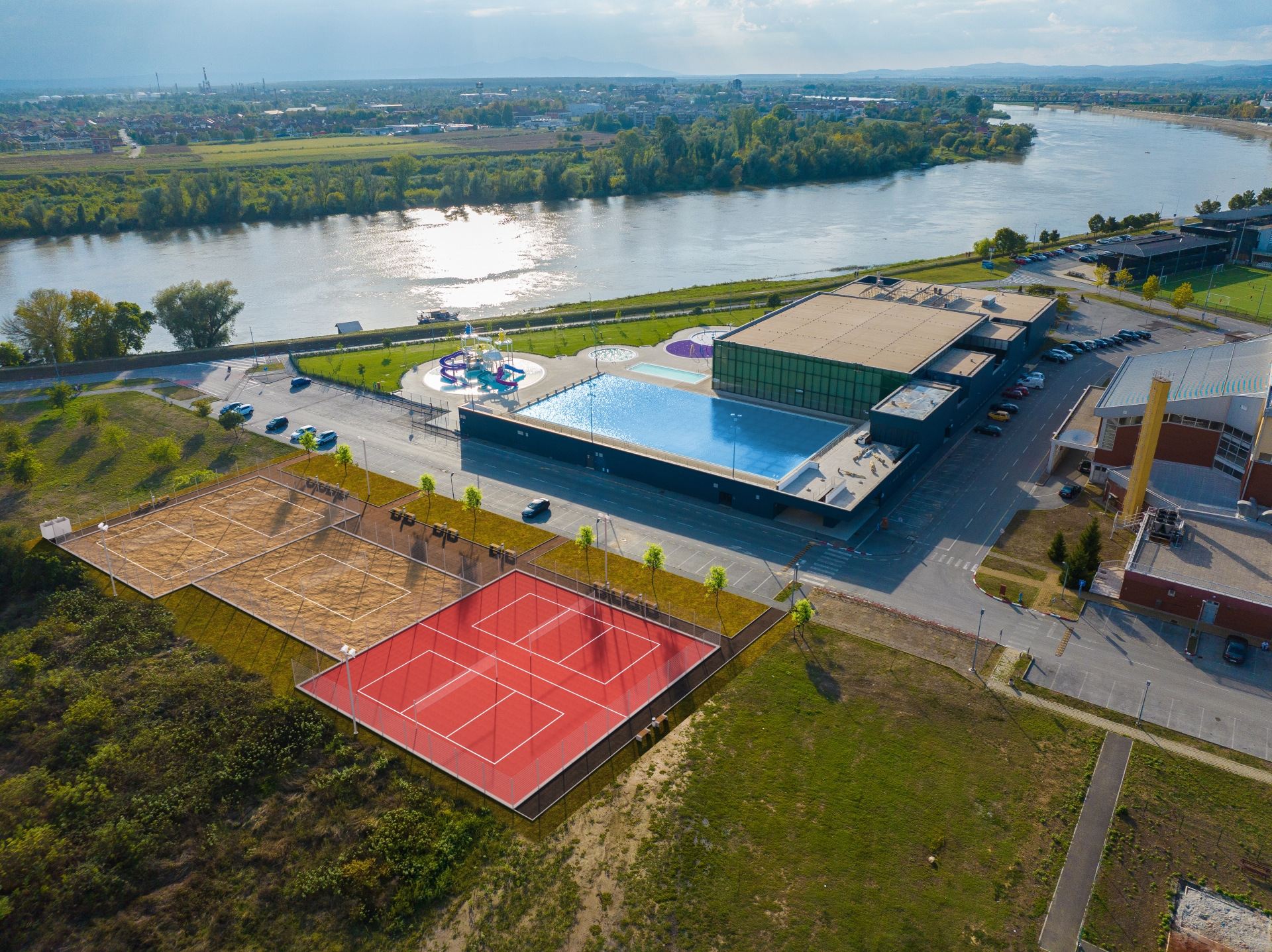

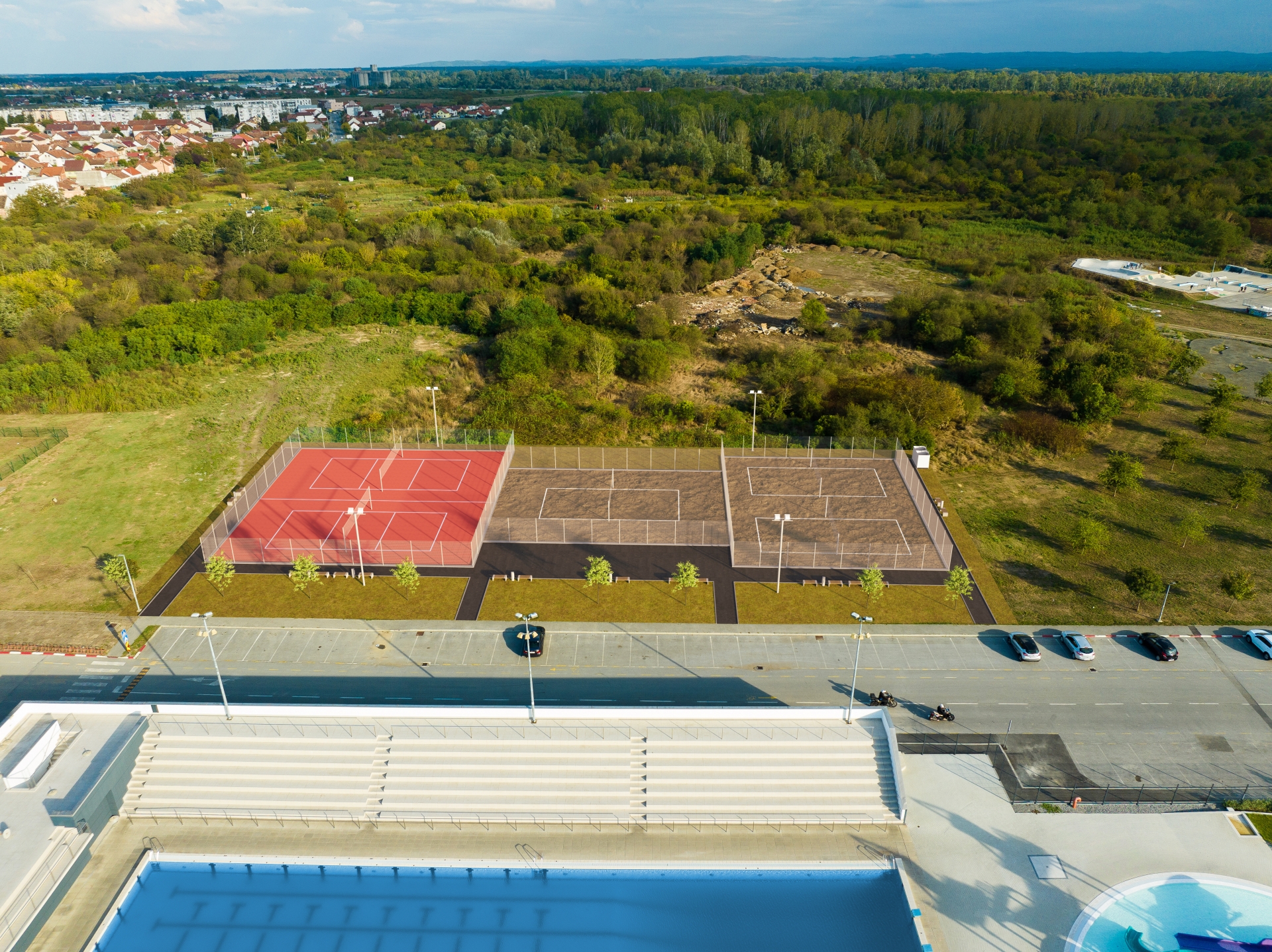

ODBOJKAŠKI TERENI SLAVONSKI BROD

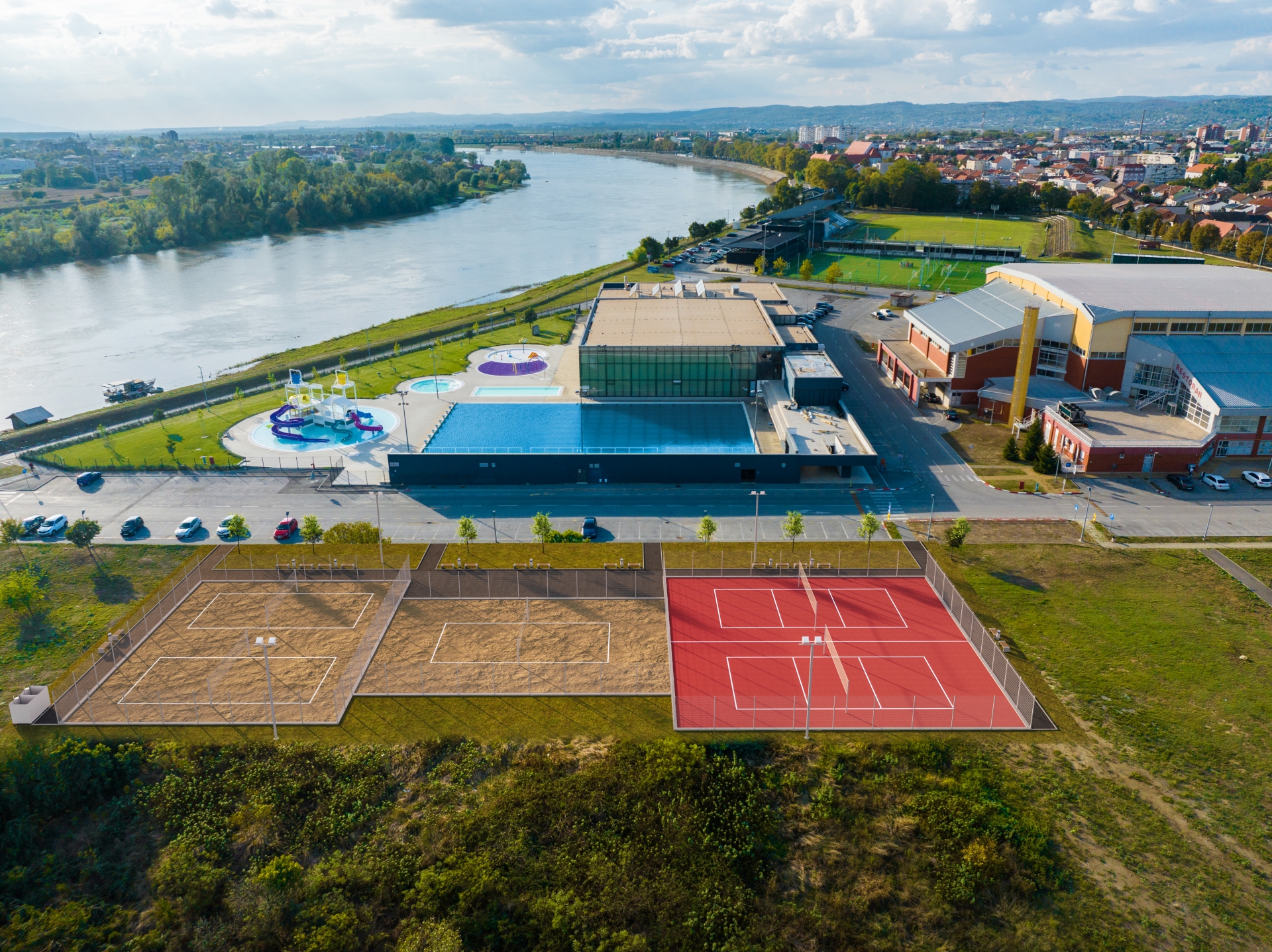

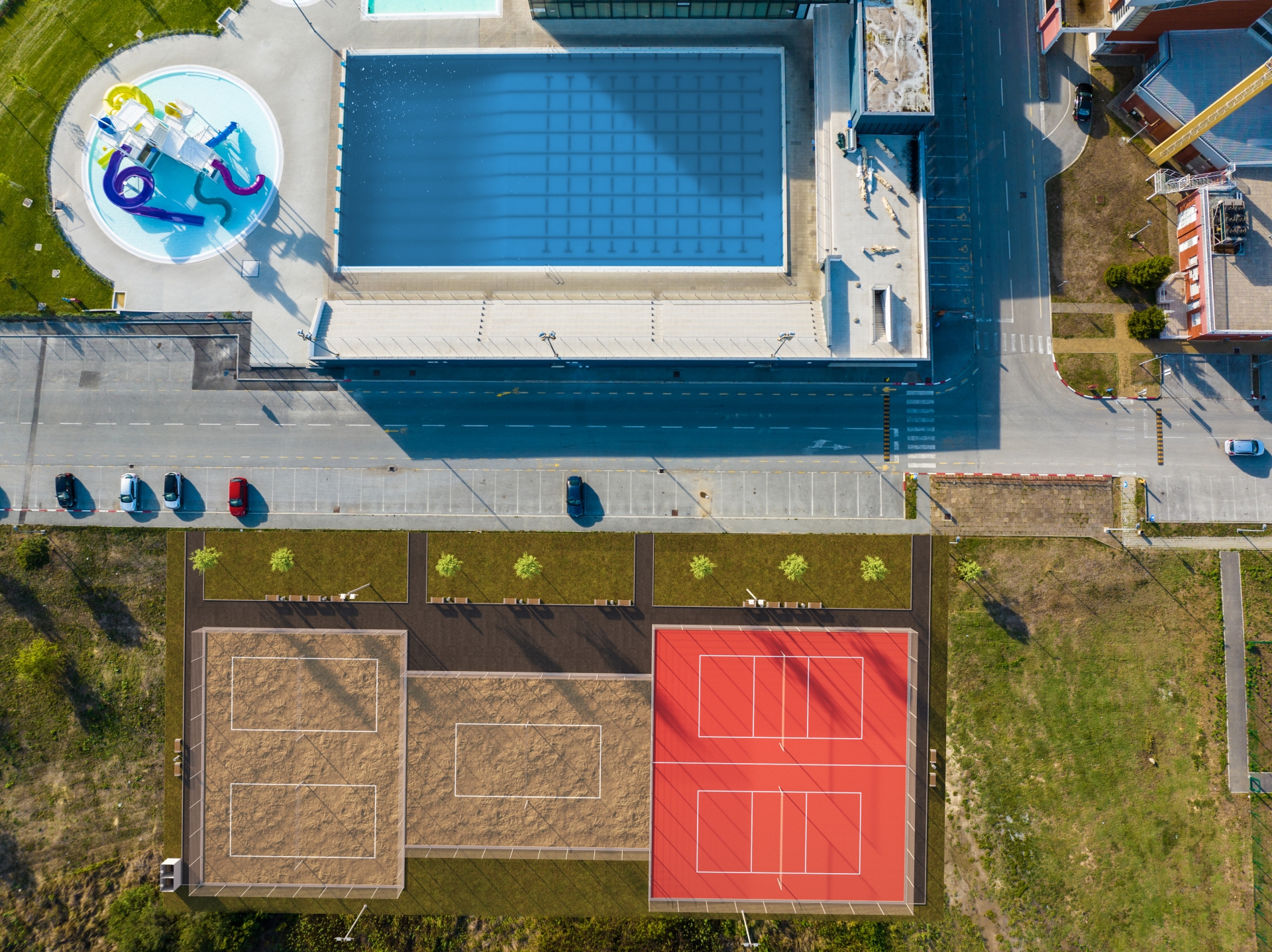

Predmet glavnog projekta je izgradnja sportskih igrališta - odbojkaška igrališta u Splavarskoj ulici u Slavonskom Brodu. Predviđa se izgradnja ukupno 5 terena za odbojku, od čega 3 na pijesku i 2 na sintetičkoj (umjetnoj) podlozi. Također je projektom predviđena izgradnja pješačkih površina oko terena koje će se povezati sa izvedenim površinama uz buduće terene. Pješačke staze su minimalne širine 2m.

Više...

Projektom je predviđena mogućnost izvođenja radova u četiri samostalne funkcionalne cjeline:
• Prvu samostalnu funkcionalnu cjelinu čine dva najjužnija terena za odbojku na pijesku sa pripadajućim pješačkim površinama, odvodnjom i ogradom.
• Drugu cjelinu čine dva najsjevernija terena za odbojku sa umjetnom podlogom i pripadajuće pješačke površine, odvodnja i ograde.
• Treću cjelinu čini središnji, glavni teren za odbojku na pijesku sa pješačkim površinama, odvodnjom i ogradom.
• Četvrtu cjelinu čini izgradnja temelja za rasvjetne stupove sa pripadajućim proturnim cijevima kao predradnja za postavljanje rasvjete oko igrališta u budućnosti.

Ukupna površina obuhvaćena svim cjelinama je oko 4000m2.

Zahvat u prostoru se sastoji od:
- odbojkaški tereni – izgradnja. Predviđena je izgradnja ukupno pet terena za odbojku, od čega jedan glavni teren za odbojku na pijesku (minimalna debljina 40cm), dimenzija 19×27,6m, dva manja (rekreativna terena) za odbojku na pijesku ukupnih dimenzija 28×22m, te dva manja (rekreativna) terena za odbojku na umjetnoj (sintetičkoj) podlozi ukupnih dimenzija 28×30m.
- pješačka staza – izgradnja. Pješačka staza sa gradi kao spoj izvedenih pješačkih površina u okruženju sa novo projektiranim odbojkaškim terenima, te za omogućavanje pješačke komunikacije oko samih terena. Minimalna širina staze je 2m, obrubljena obostrano sa betonskim rubnjacima 8/20cm, odnosno sa jedne strane rubnjakom 8/20, a sa druge ogradom terena ako se nalazi uz odbojkaške terene. Staza se izvodi sa asfaltnim kolničkim zastorom. Predviđena je kolnička konstrukcija koja se sastoji od nosivog sloja drobljenog kamena, d=min.30cm, te nosivo-habajućeg sloja asfalta, AC11 surf, d=5cm.
- ograda – izgradnja. Predviđena je izgradnja ograde oko odbojkaških igrališta visine 3,0m sa pješačkim pristupom na terene. Ograda se izvodi na parapetni temelj koji omeđuje odbojkaške terene.
- temelji za rasvjetne stupove – izgradnja. Predviđena je izgradnja temelja i razvoda proturnih cijevi za buduće osvjetljenje igrališta.
- odvodnja – izgradnja. Projektirana je izgradnja sustava oborinske odvodnje terena – drenaža, od PVC cijevi Ø110mm. Svaka cjelina (1. – 3.) ima svoj sustav drenaže koji se spaja na izvedenu kanalizaciju u zoni obuhvata.

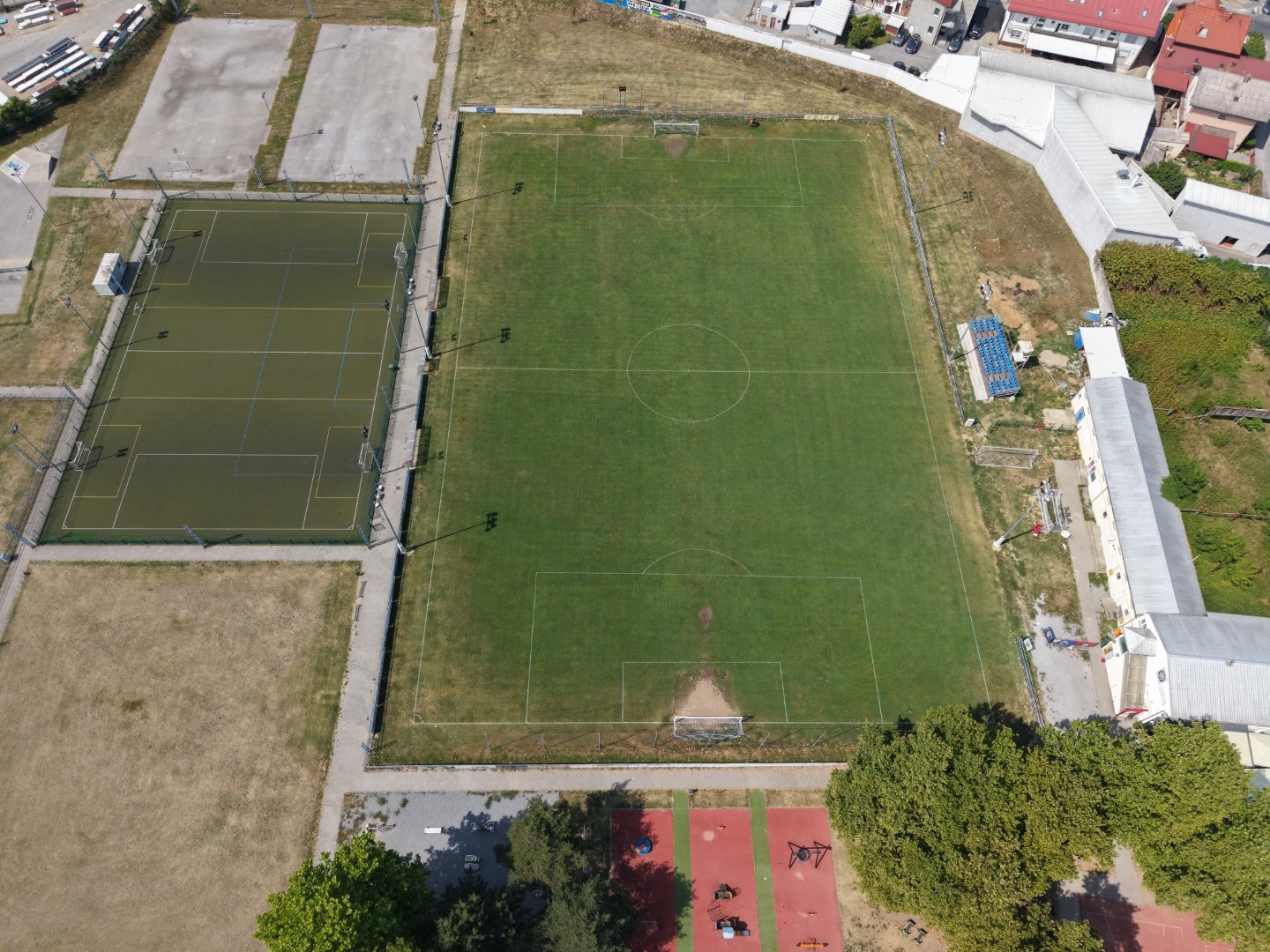

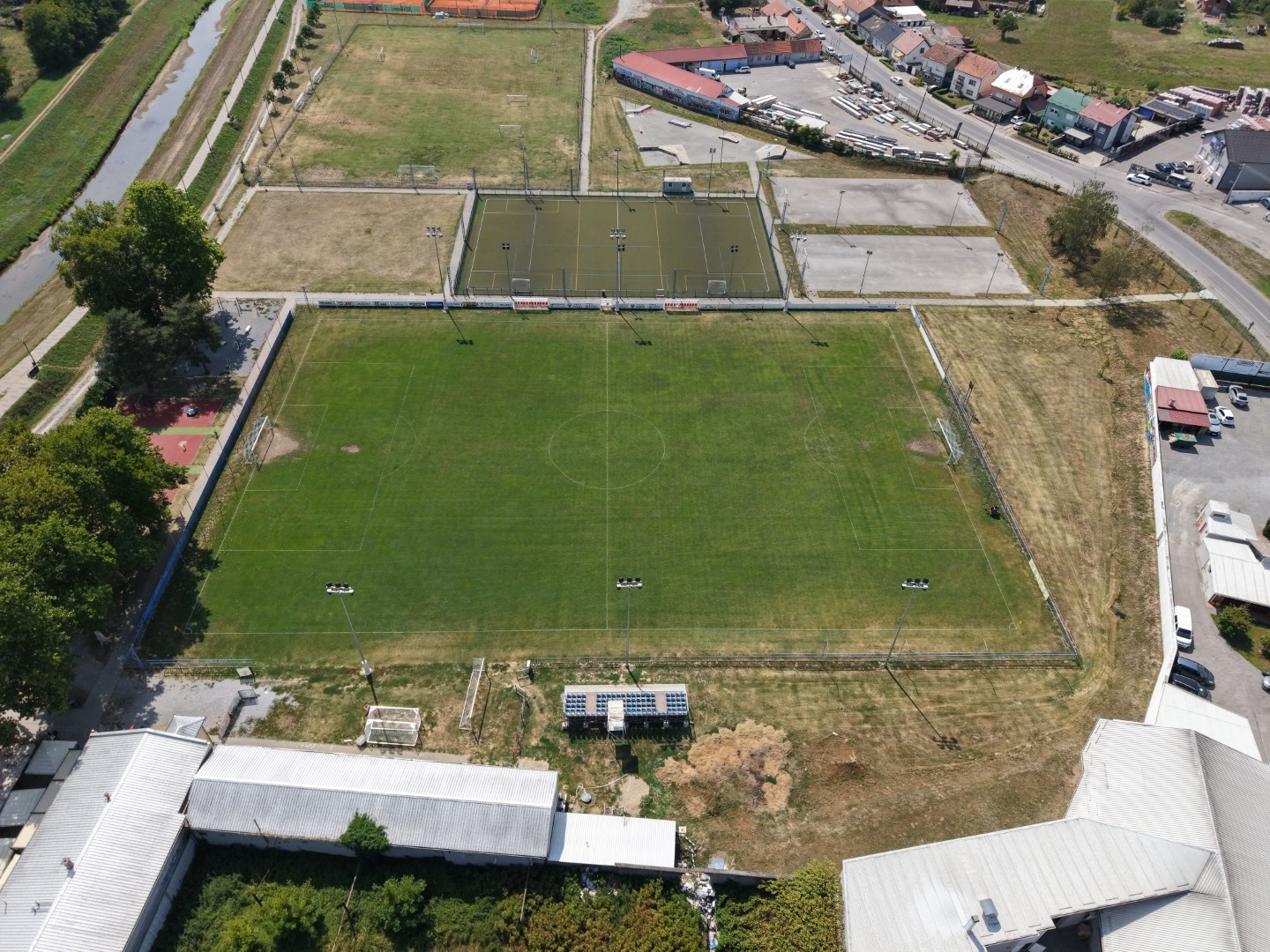

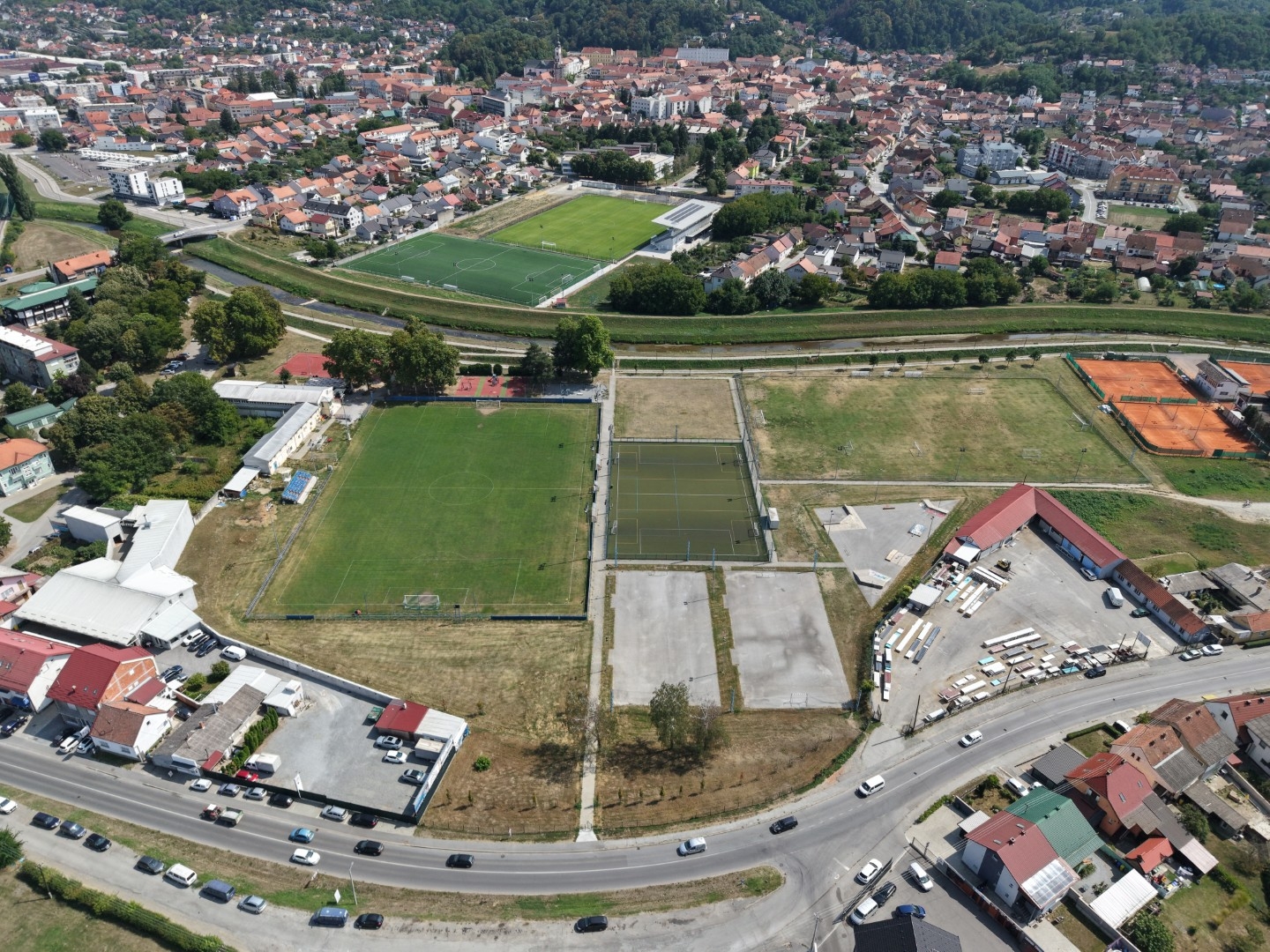

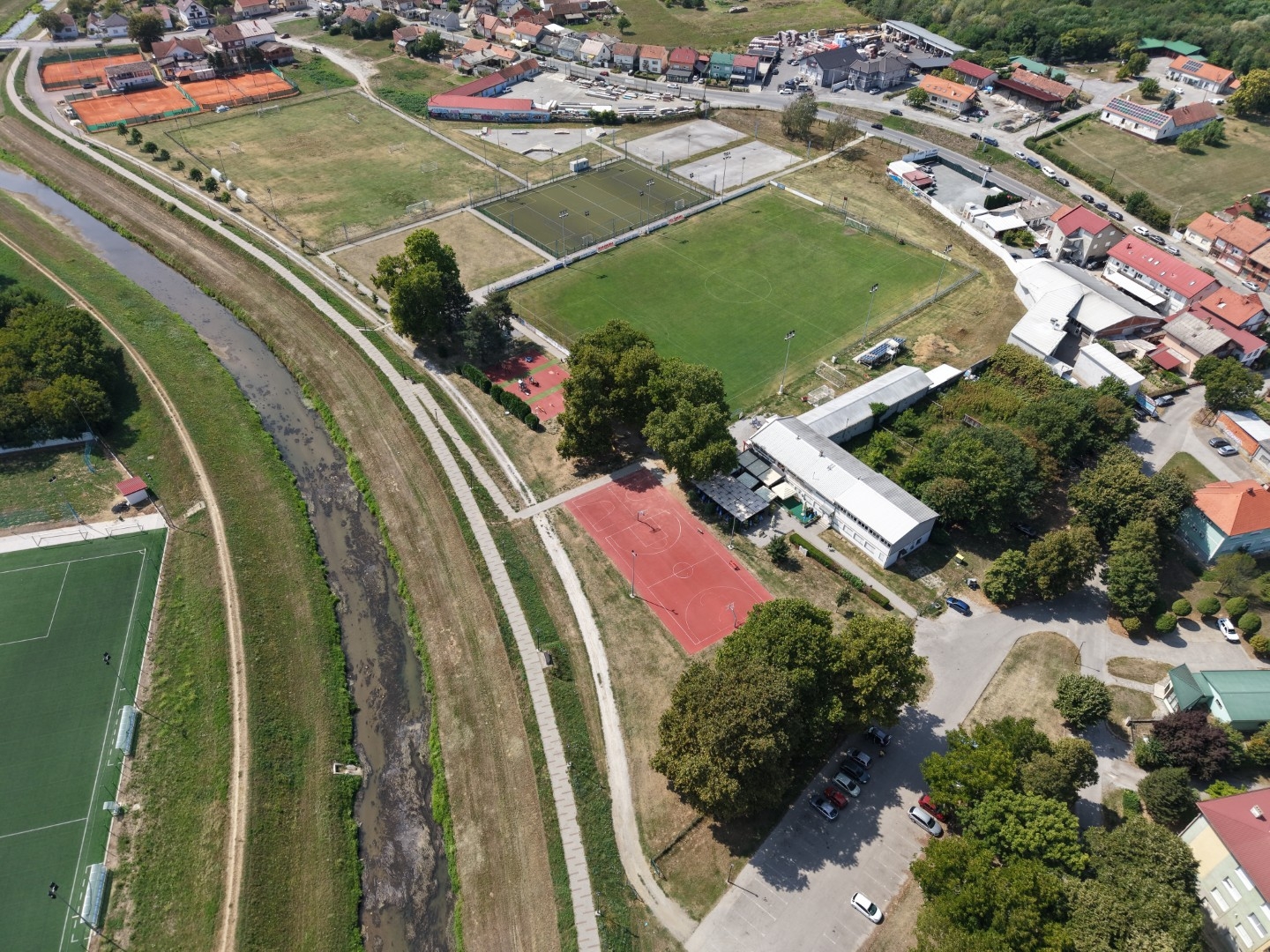

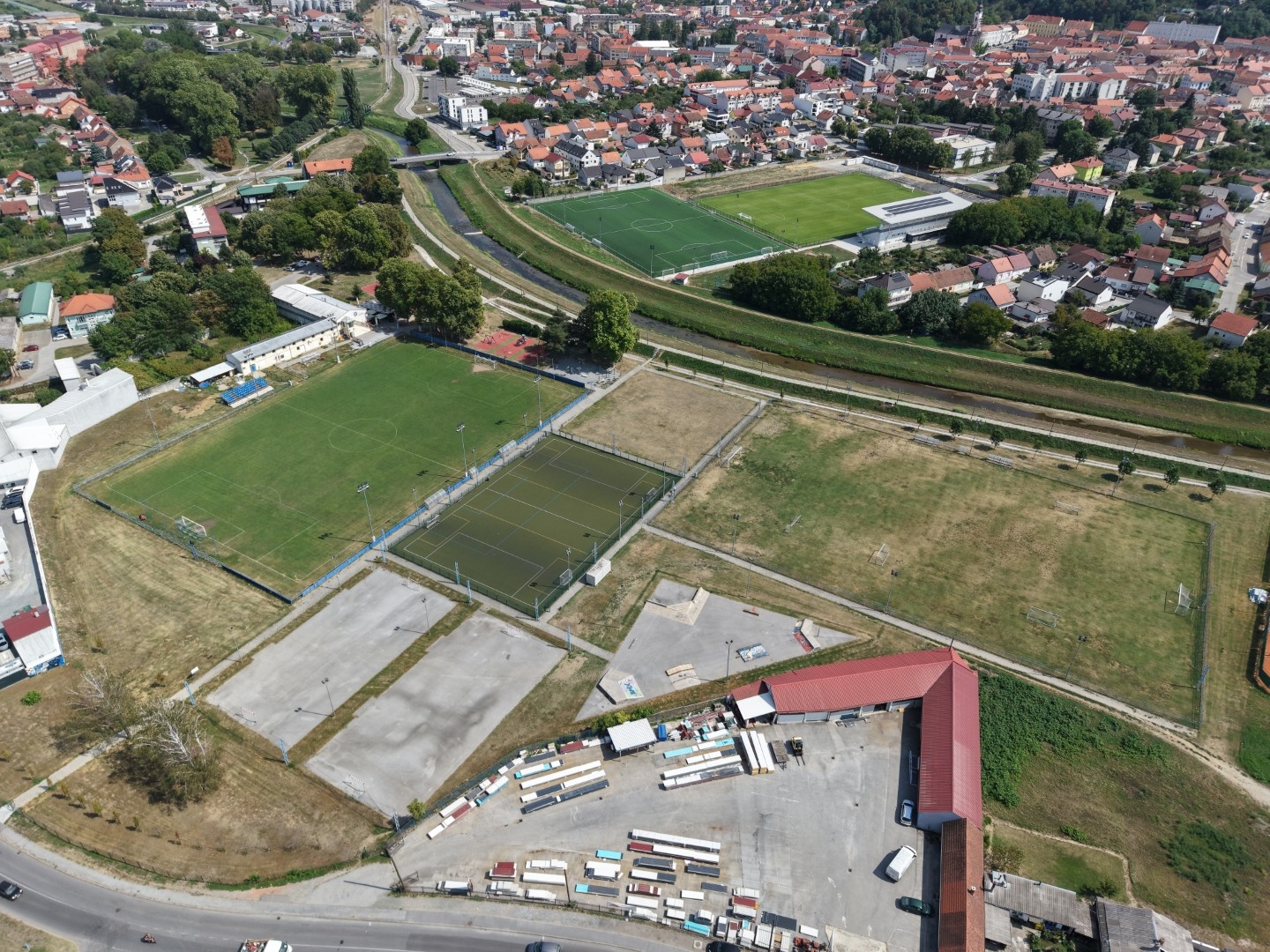

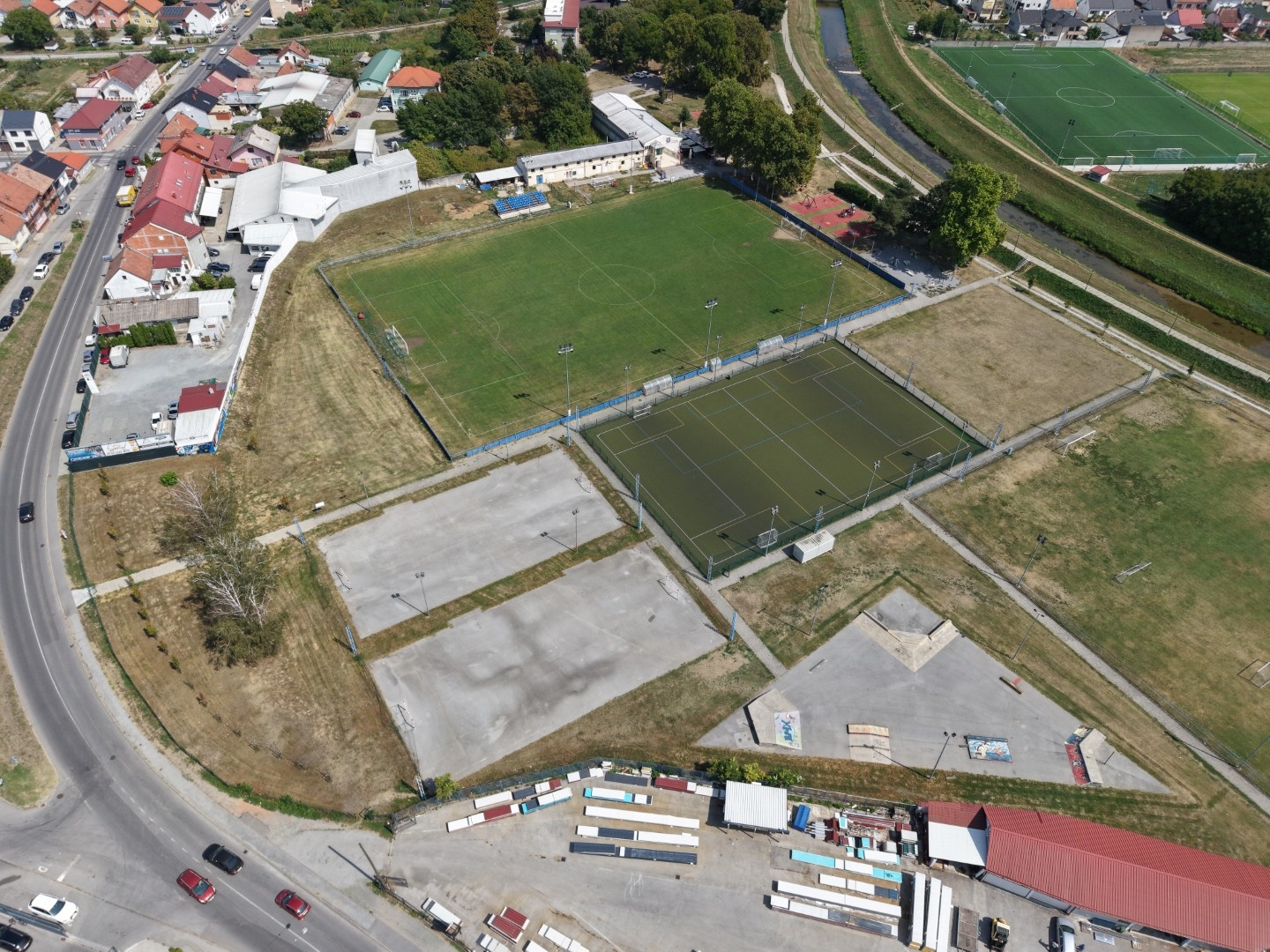

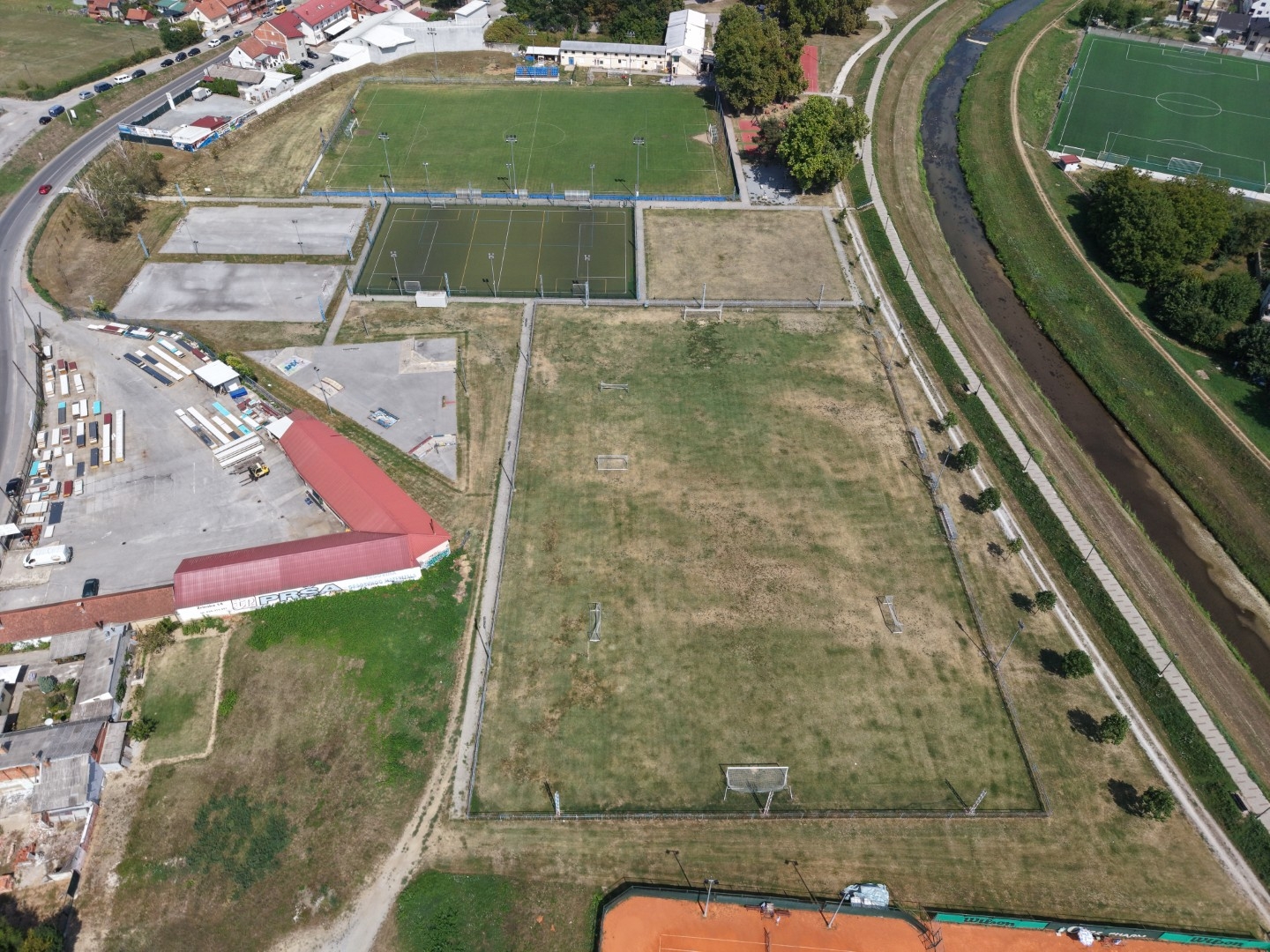

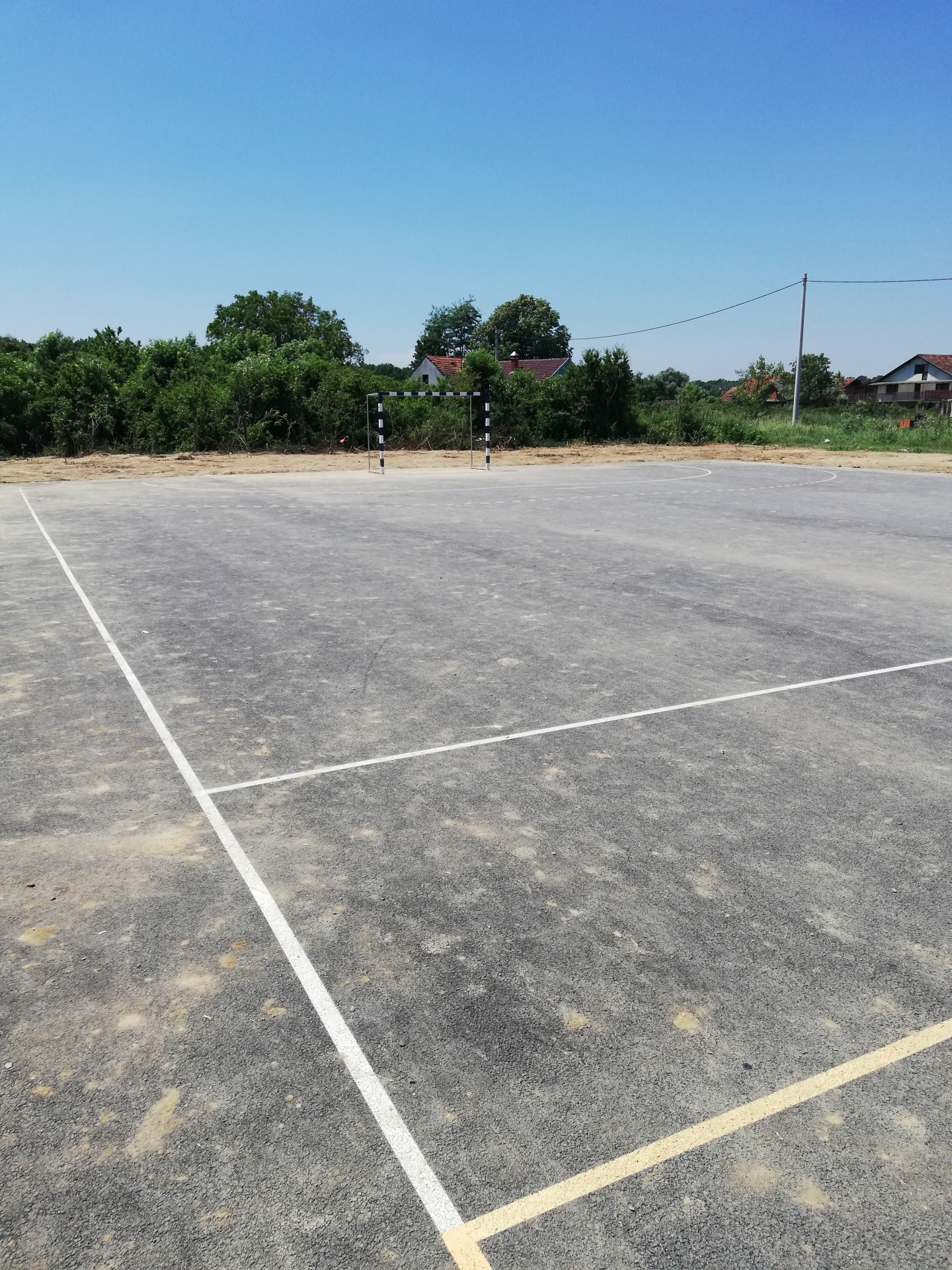

IGRALIŠTE SPORTSKO ŠKOLSKE NAMJENE POŽEGA

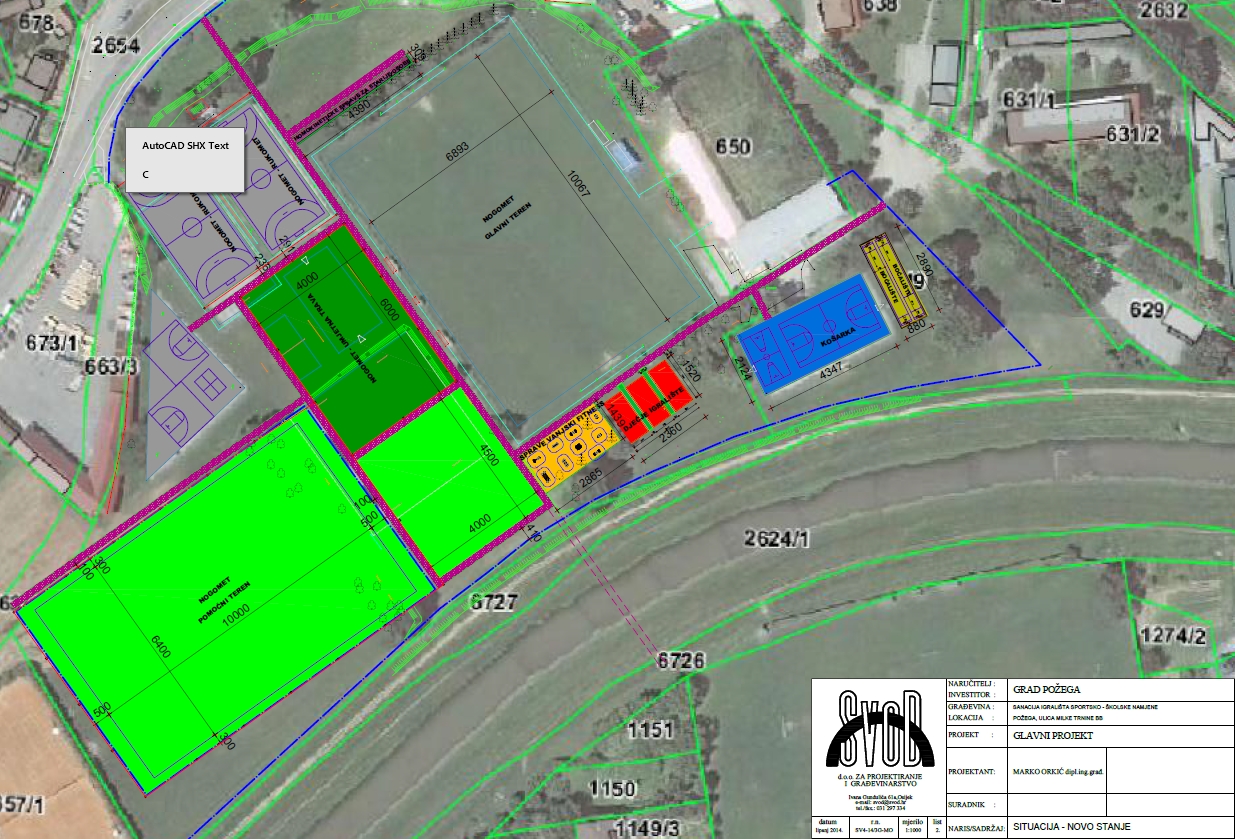

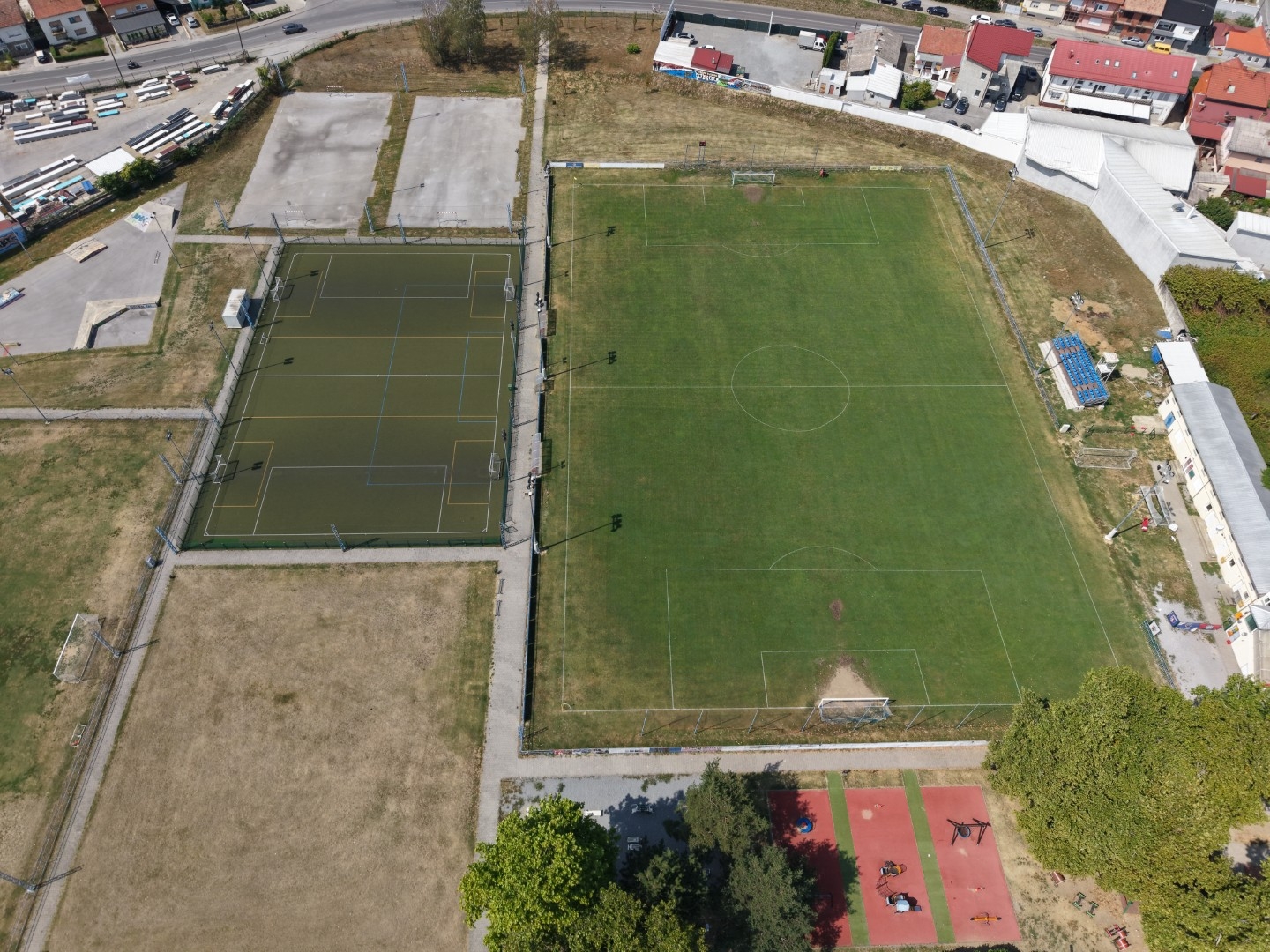

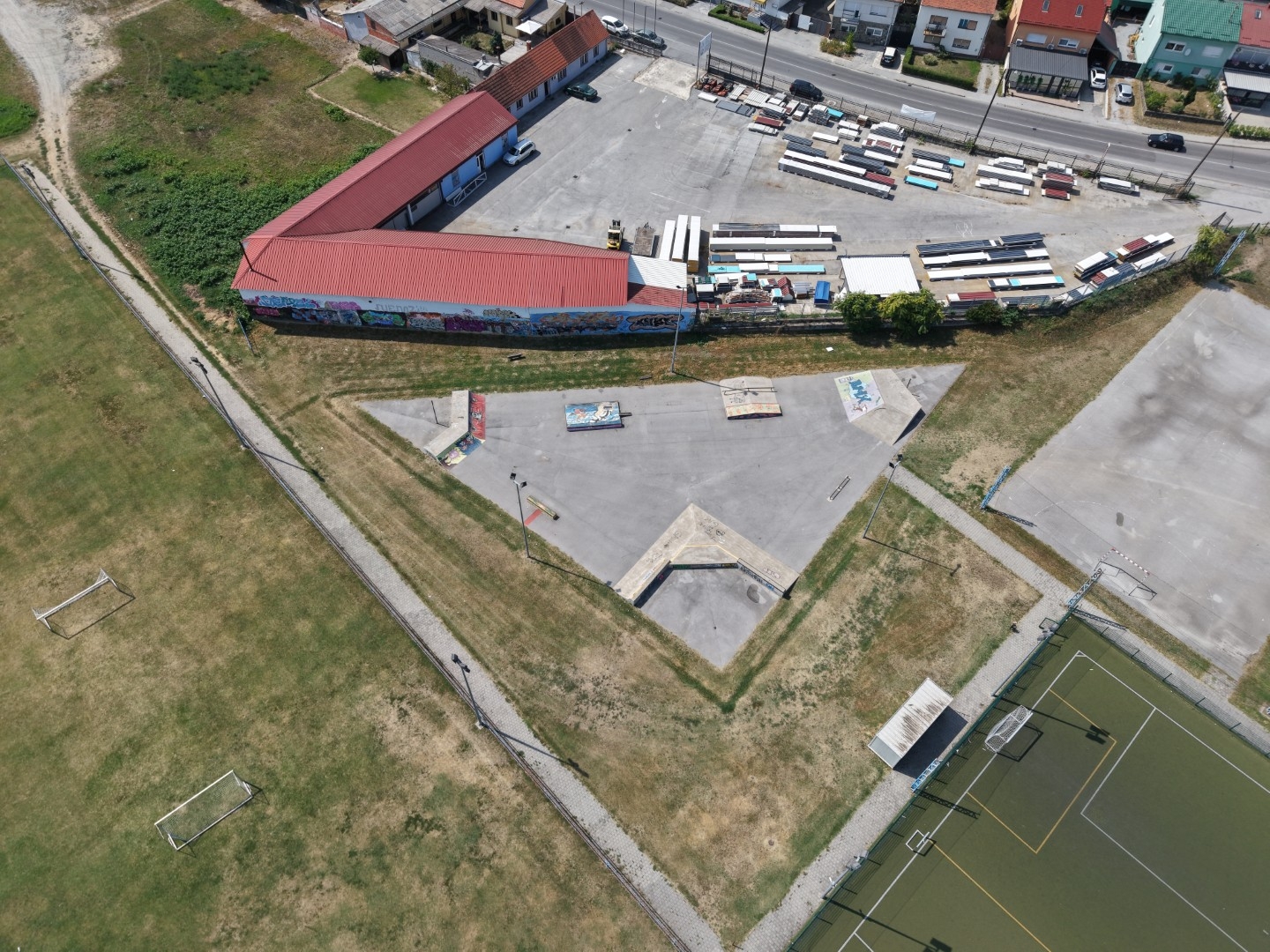

Sanacija igrališta sportsko - školske namjene u Požegi, ulica Milke Trnine na k.č.br. 651 k.o. Požega

Više...

POPRAVAK I SANACIJA SREDNJOŠKOLSKOG IGRALIŠTA OSIJEK

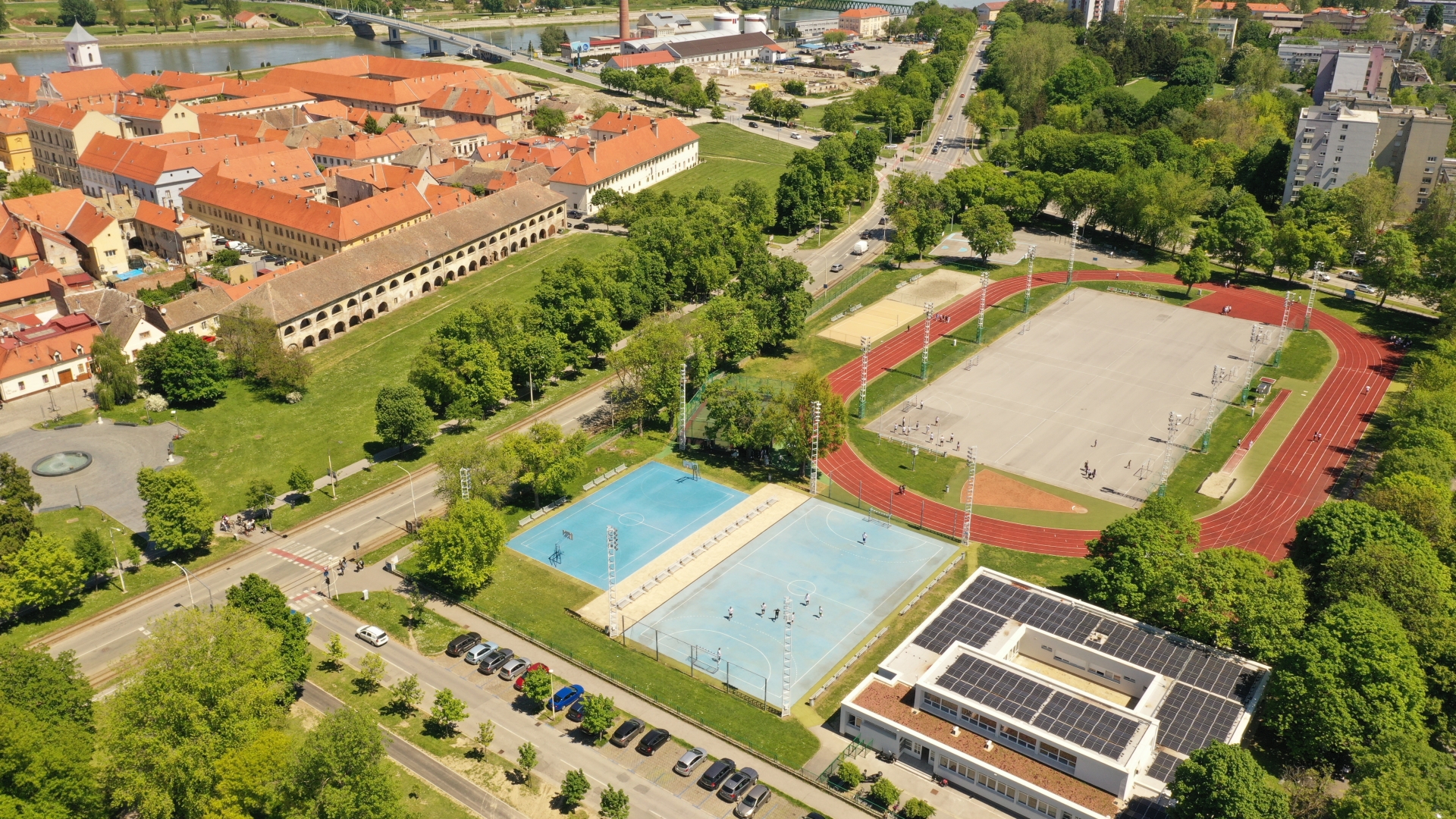

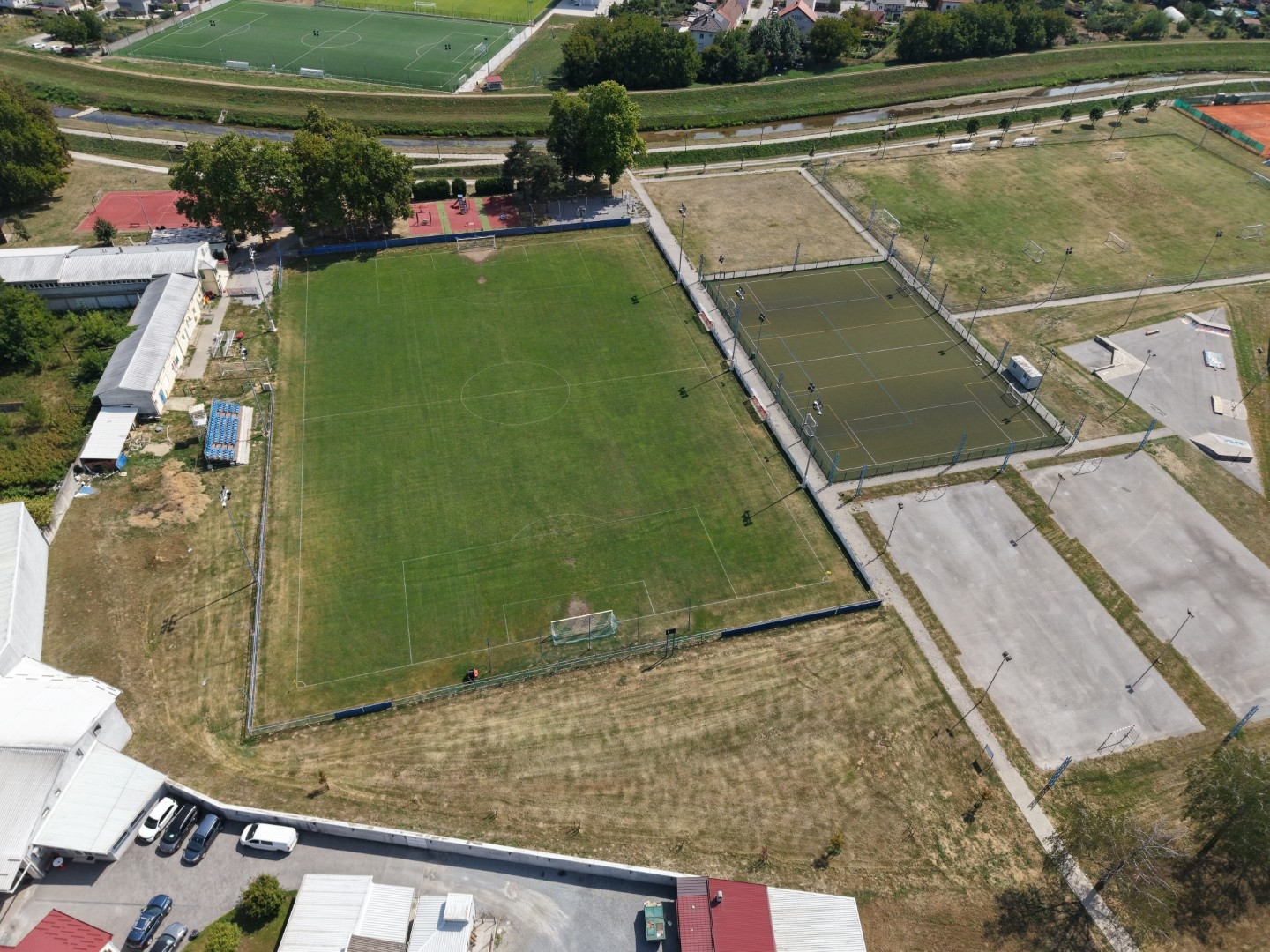

Na zahtjev Investitora(Grad Osijek) potrebno je izvršiti Popravak i sanaciju srednjoškolskog igrališta u Istarskoj ulici 1/D u Osijeku na k.č.br. 5989/7 k.o. Osijek.

Više...

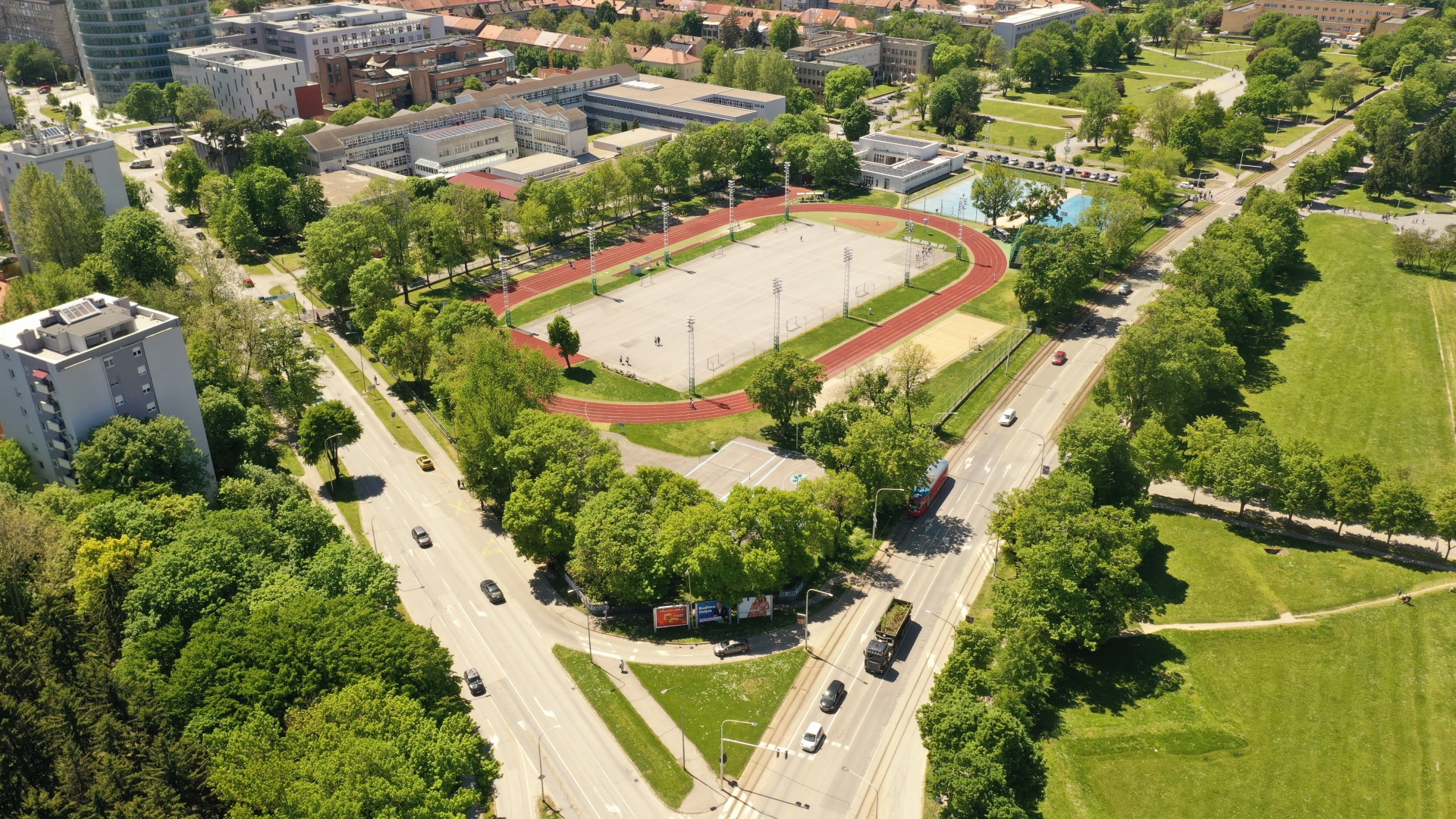

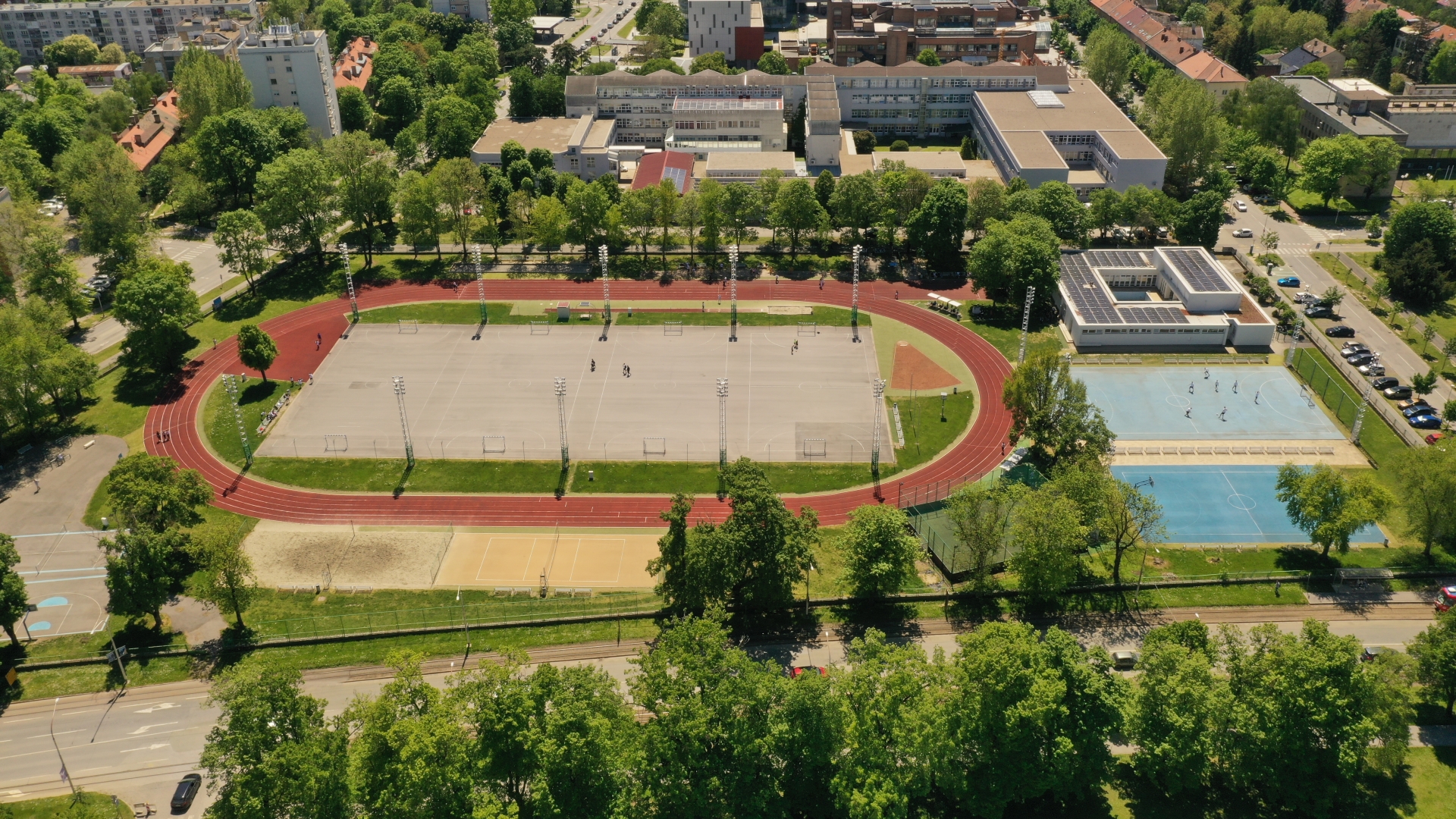

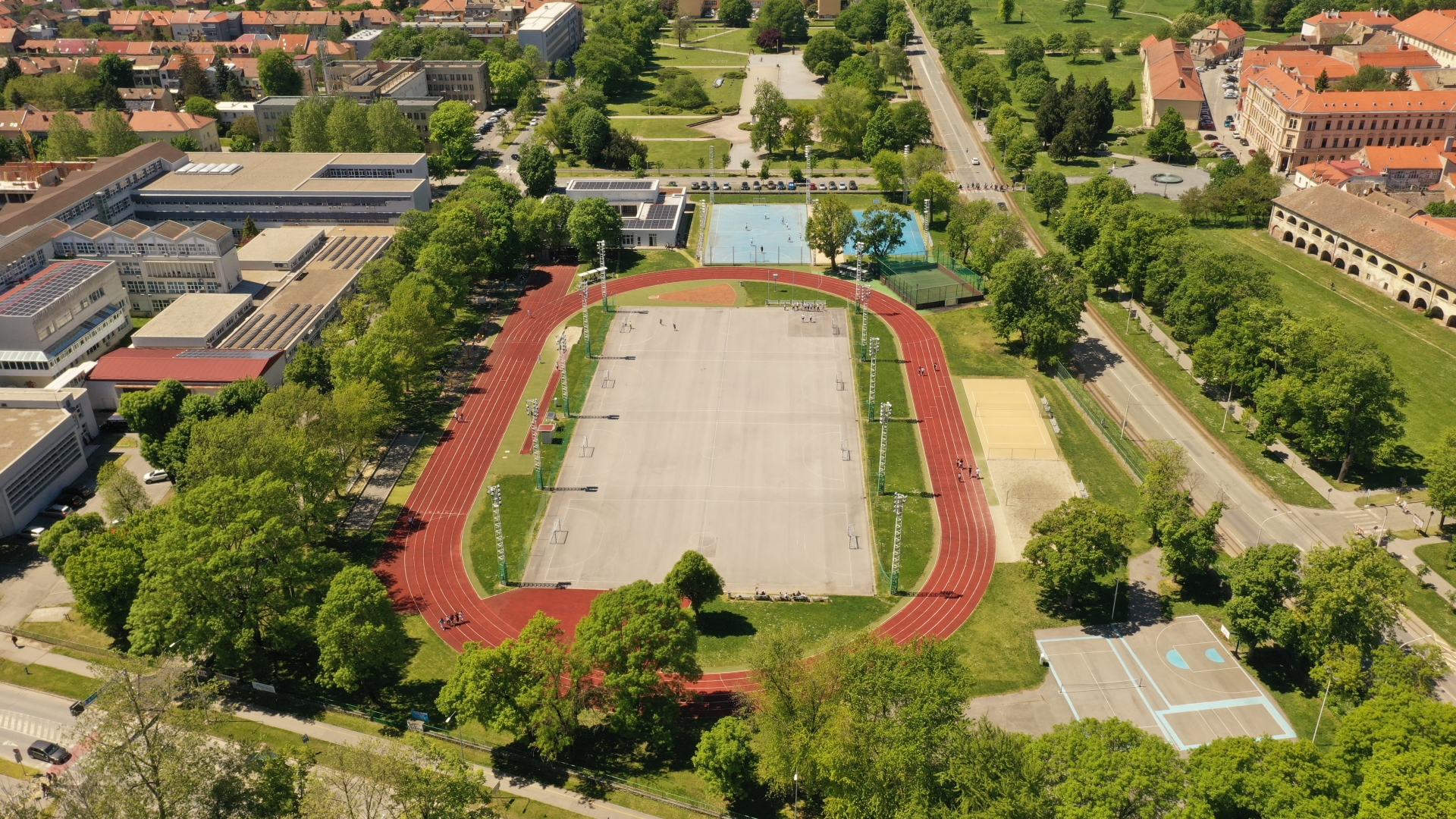

U sklopu srednjoškolskog igrališta nalazi se atletska staza, zaletište za skok u dalj s doskočištem, pet nogometnih igrališta, košarkaško igralište, dva odbojkaška igrališta, skate park i vježbalište sa spravama.
Uklanja se kompletno atletsko trkalište.
Uklanja se kompletno zaletište za skok u dalj s doskočištem.
Četiri nogometna igrališta unutar atletskog trkališta je izvedena sa završnom oblogom od asfalta na kojemu su se pojavile mjestimično pukotine i ulegnuća gdje dolazi do nakupljanja oborinske vode nakon oborina. Odvodna kanalica koja obrubljuje nogometna igrališta sa postojećim slivnicima u dosta je lošem stanju(potrebno ju je zamijeniti zajedno s slivničkim rešetkama)
Potrebno je sanirati četiri nogometna igrališta.
Potreban je popravak poprečne pukotine asfalta i suženje na površinu za standardno košarkaško igralište sa zaštitnim zonama.
Sa sjeverne strane atletske staze nalazi se dva odbojkaška igrališta.
Istočno odbojkaško igralište je sa završnom obradom od „šljake“(mljevene opeke), dok je zapadno izvedeno za odbojku na pijesku. Postojeća igrališta ne zadovoljavaju dimenzije.
Istočno igralište se uklanja u svim slojevima, a zapadno proširuje radi potrebne dužine. Širina se zadržava radi postojećih drveća sa sjeverne strane.
Skate park i vježbalište se zadržavaju postojeći i nisu predviđeni za sanaciju i popravak, te nisu obuhvaćeni ovim projektom.

SANACIJA :

Atletsko trkalište je kružno za šest trkačkih staza u duljini 333 m na mjestu uklonjenog postojećeg trkališta. Sa južne strane predviđeno je trkalište od 8 trkačkih staza za utrkivanje na 100 m koja je uklopljena u 333 m kružnu stazu. Završni sloj je sintetička vodopropusna obloga tipa kao Herculan SR National ili jednakovrijedna ukupne debljine 13-14 mm koji se izvodi na licu mjesta na trkalištu i borilištima. Oborinska odvodnja predviđena je procjeđivanjem u novi sustav drenaže sa unutarne stane trkališta.
Borilišta su predviđena slijedeća: bacalište za kuglu, zaletište za skok u dalj i troskok(izvedba samo daske za skok u dalj), zaletište za skok s motkom i zaletitšte za skok u vis.
Nogometno igralište sa istočne strane izvodi se kompletno novo od same posteljice, tamponskog sloja min 25, asfaltni sloj BNS 16 debljine 5cm i AB 08 debljine 3cm sa završnom obradom sloja akrilne boje za asflat tipa kao DecoColor MP Classic 920-27 ili jednako vrijedan ukupne debljine 1-2 mm. Na sloj asflata starog min. 14 dana ugrađuje se bazični primer za asfaltne površine Decoplast, zatim se nanosi sloj akrilne boje Decocolor Q s dodatkom kvarcnog pijeksa(bez nečistoča) prema uputama dobavljača, te završni sloj arkilne boje Decocolor.
Tri nogometna i jedno rukometno igralište unutar atletskog trkališta potrebno je sanirati u dijelu pukotina i ulegnuća(zadržavanje oborinske vode), zarezivanjem asfalta, vađenjem postojećih oštećenja i izvedbom novih asfaltnih „zakrpa“, špricanjem emulzije na čitavoj površini i izvedbom izravnavajućeg sloja asfalta AB 08 u debljini cca 3-4cm. Prethodno ukloniti rubnu odvodnu kanalicu i slivničke rešetke zajedno sa betonskim vijencem, te postaviti nove na isto mjesto na novu visinu s obzirom na izravnanje.
Košarkaško igralište se izvodi sa istočne strane sjeverno od prostora predviđeno za tribine koje se omeđuje novim rubnjakom od polimer betona sa završnom „kapom“ od gume(bijele boje) koja umanjuje mogućnost ozljeđivanja prilikom pada. Zadržava se postojeći asfalt na kojem je potrebno sanirati pukotinu.
Odbojkaško igralište sa istočne strane se izvodi sa zapadne strane, sjeverno od trkališta i omeđuje novim rubnjakom od polimer betona sa završnom „kapom“ od gume(bijele boje) koja umanjuje mogućnost ozljeđivanja prilikom pada.
Sa jugo istočne strane potrebno je izvesti novo boćalište standardnih dimenzija na asfaltirane površine 28,5 x 4 m na koju se postavlja min 2-4 mm eruptivnog kamena granulacije 0 do 4 mm, a sve prema standardima i propozicijama Hrvatskog boćarskog saveza.

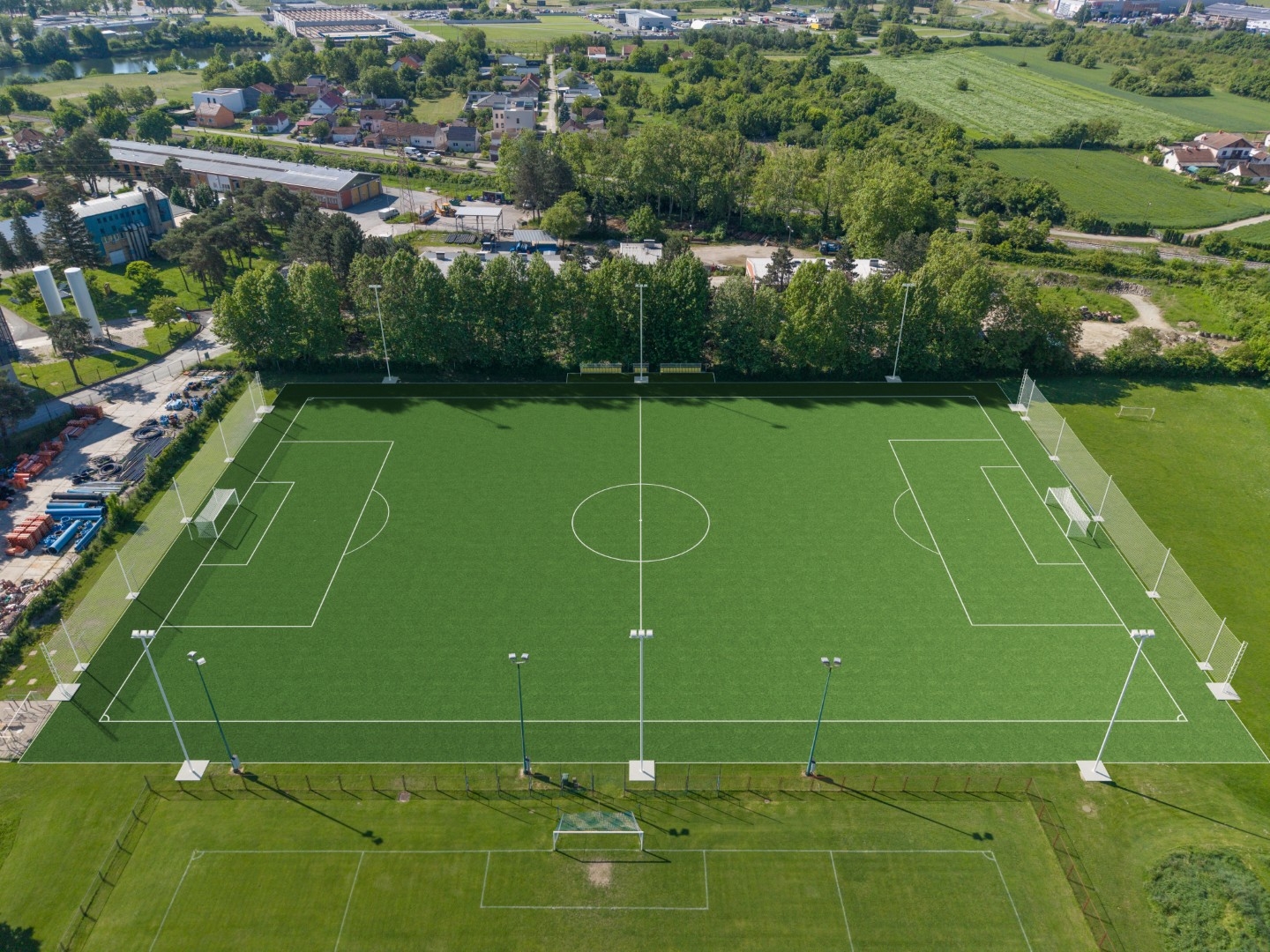

VELIKONOGOMETNO IGRALIŠTE NA UMJETNOJ TRAVI, GRAFIČAR, OSIJEK

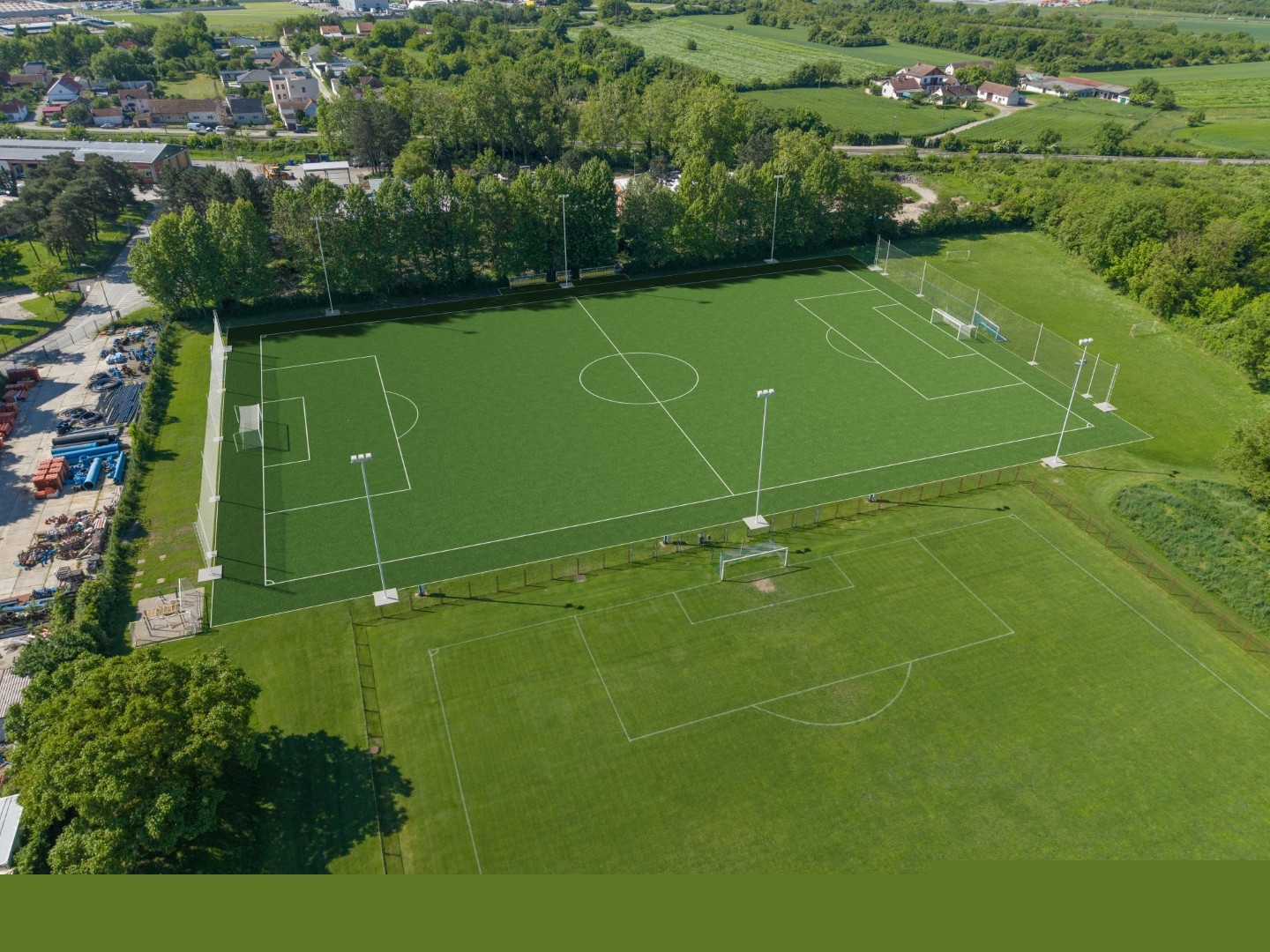

Predmet Glavnog projekta je rekonstrukcija sportskog igrališta sportsko rekreacijske namjene (veliko nogometno igralište – pomoćni teren) koje se nalazi unutar sportskog centra Grafičar, Poljski put 3 u Osijeku.

Više...

Trenutno stanje na predmetnog građevnoj čestici se na nalaze dva veliko nogometna igrališta na prirodnoj travi (glavno i pomoćno) i malo nogometno igralište na umjetnoj travi, za potrebe sportskog odgoja (škola nogometa), sukladno zahtjevu Investitora potrebno je na južnoj strani građevne čestice na mjestu veliko nogometnog igrališta (pomoćnog) na prirodnoj travi izvršiti rekonstrukciju igrališta u svim slojevima s oborinskom odvodnjom, te sa završnim slojem od umjetne trave, te ga uskladiti dimenzijama i zaštitnim zonama sukladno pravilima HNS-a i UEFA i postaviti zaštitne mreže iza golova (istok i zapad). Postojeća zaštitna mreža iza golova se uklanja.
Sjeverno se nalaze glavno veliko nogometno igralište i malo nogometno igralište koje nisu predmetnog ovog zahvata, kao ni ostale zgrade.
Potrebno je rekonstruirati sportsko igralište – veliko nogometno igralište - pomoćno na umjetnoj travi sa zaštitnim mrežama koje će se nalaziti unutar Sportskog centra Grafičar na južnom dijelu k.č.br. 3292/1 k.o. Osijek u Osijeku, Poljski put 3.
Rekonstrukcija se izvodi u svim slojevima, oborinskom odvodnjom, te završnim slojem od umjetne trave. Sa istočne i zapadne strane iza golova veliko nogometnog igrališta postavlja se zaštitna mreža visine 7,76 m, postojeća se uklanja. Na južnoj strani uz samo igralište u cijeloj zoni do granice predmetne građevne čestice postavit će se umjetna trava kako bi se osigurao prostor za dvije kučice za rezervne igrače i jedna za delegata.
Veliko nogometno igralište se izvodi na umjetnoj travi dimenzija 68 m x 105 m sa zaštitnim pojasom od 5 m (umjetna trava) iza golova i bočno uz igralište.
Igralište će se omeđiti betonskim rubnjakom širine 8 cm uz koji će se urediti zelena površina (sjever, istok i zapad) radi uklapanja u okolni teren, te sa južne strane dužinom cijelog igrališta postavlja se umjetna trava do same granice građevne čestice radi postavljanja kučica za rezervne igrače (2 kom) i delegata (1 kom).
Uz veliko nogometno igralištu sa južne strane postavljaju se kučice za rezervne igrače (2 kom) i delegate (1 kom).
Na cijeloj površini veliko nogometnog igrališta potrebno je ukloniti sloj humusa u debljini od 20 cm.
Izvršiti iskop, betoniranje i postavljanje čeličnih nosača zaštitne mreže s istočne i zapadne strane veliko nogometnog igrališta iza golova, visine 7,76 m.
Zatim izvršiti iskop do kote posteljice, valjanjem i uređivanjem same posteljice.
Izvršiti iskop drenažnih rovova u smjeru sjever - jug kao primarne drenaže na svakih 6,0 m razmaka u nagibu od 0,3% prema sjeveru i glavnom drenažnom odvodu.
Nakon uređenja rovova i posteljice potrebno je postaviti na cijelu površinu i rovove geotekstil tip 300 g/m2, nakon postavljanja drenaže  100 u rovove, u padu prema sjevernoj strani, ugraditi kamenu frakciju 8/63.5 mm do visine posteljice.
Nakon ugradnje drenaže izvršiti nasipavanje slojeva tucanikom u slojevima 20 cm u granulaciji 32/64 mm, mm statičkim valjanjem, zbijanjem i ravnanjem, 10 cm u granulaciji 16/32 mm statičkim valjanjem, zbijanjem i ravnanjem, te zatim sloj 5 cm granulacije 0/16 mm statičkim valjanjem, zbijanjem i ravnanjem.
Nakon zbijanja i ugradnje izvršiti ravnanje laserskim navođenim graderom. Maksimalno odstupanje od točne projektirane visine je 6 mm, mjereći s aluminijskom letvom dužine minimalno 4 m. Valjanje podloge je dozvoljeno isključivo valjkom, bez vibracije. Prilikom valjanja, nužno je vlažiti drobljeni materijal da se dobije potrebna zbijenost podloge.
Nakon niveliranja laserskim navođenim graderom postavlja se završni sloj od umjetne trave visine 5,5 cm s ispunom od silikatnog pijeska i SBR granula, a sve prema uputama dobavljača završnog sloja (sintetičke trave).
U postavljenu umjetnu travu potrebno je ugraditi zatim sloj hidroklasificiranog, opranog i osušenog silikatnog pijeska granulacije 0,5-1,0mm ,32 kg/m2(točnu kilažu definira proizvođač umjetne trave tehničkim listom).
Nakon ugrađenog silikatnog pijeska ugrađuje se SBR gumeni granulatt u granulaciji 0,5-2,0 mm , a sve sukladno uputama dobavljača umjetne trave od 8kg/m2(točnu kilažu definira proizvođač umjetne trave tehničkim listom).
Na veliko nogometnom igralištu se postavljaju dva fiksna aluminijska nogometna gola 732 x 244cm, izrađenih iz aluminijskih ovalnih profila dimenzija 120 x 100 mm, sa mrežom 5,5mm, a sve sukladno HNS i UEFA standardima i normi EN 748.
Velikonogometno igralište se označava bijelim linijama od umjetne trave sukladno HNS i UEFA pravilima, te korner zastavicama.
Zaštitna mreža iza golova pokriva stranicu igrališta iza gola 60 m na istočnoj strani i 60 m na zapadnoj strani. Mreža je od konopa.
Oborinska odvodnja rekonstruiranog igrališta je riješena procjeđivanjem kroz umjetnu travu u donje slojeve, te drenažnim cijevima i odvodnim cijevima preko revizijskih okana u retenciju (15 min zadržavanje) te ispustom  160 u konačni recipijent, mješovitu kanalizaciju na javnoj površini (k.č.br. 4335 k.o. Osijek) sjeverno uz sam Sportski centar Grafičar.
