Skate parkovi

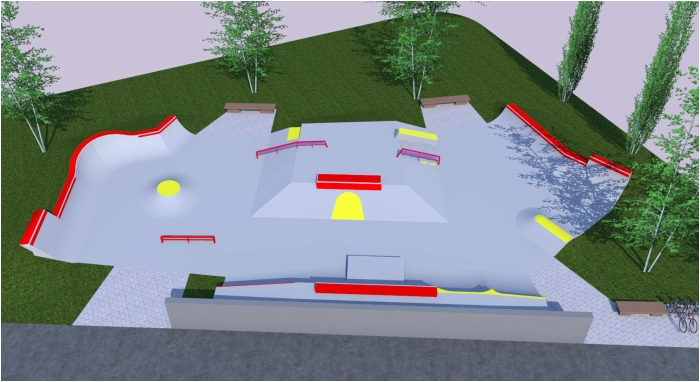

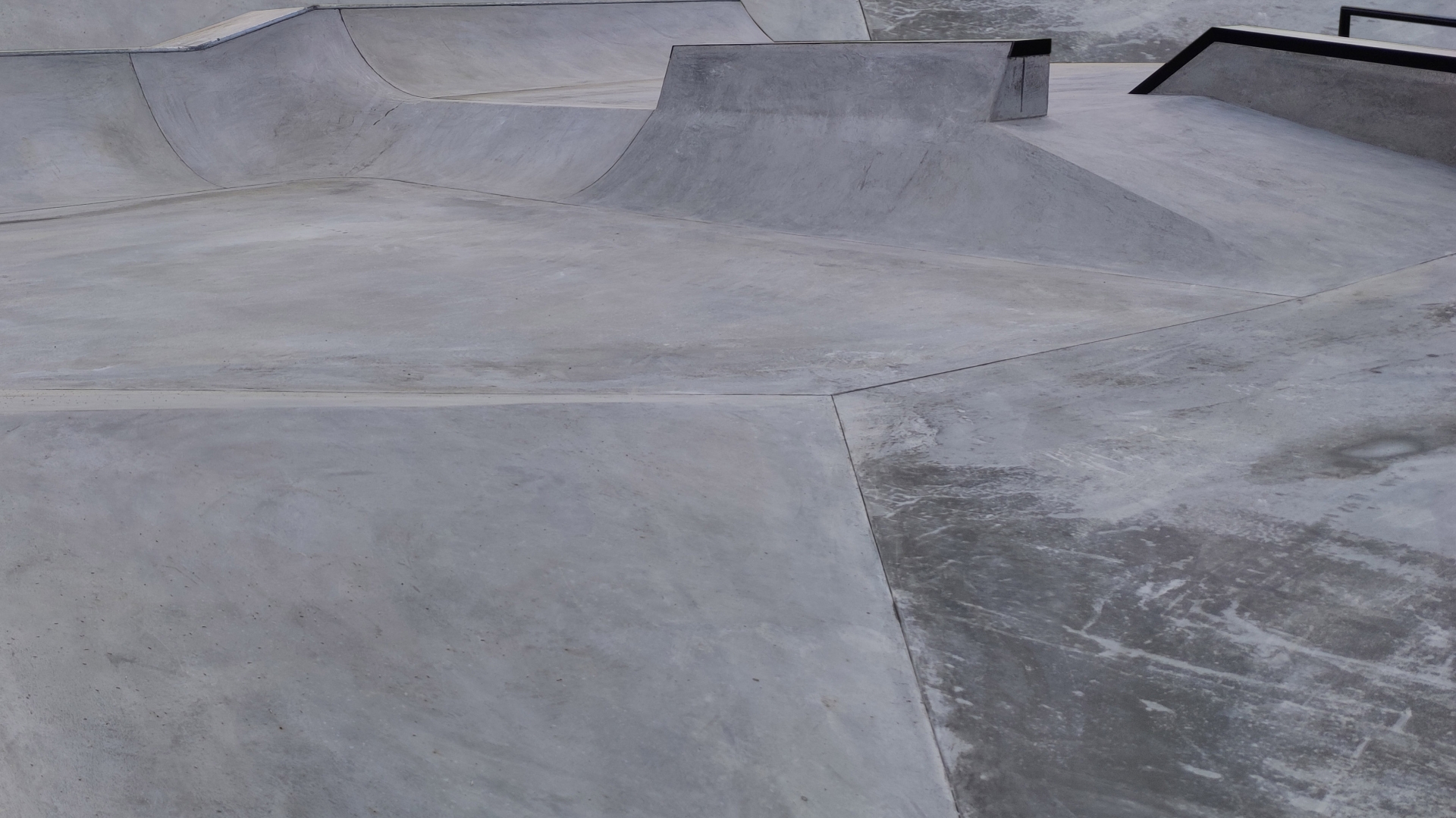

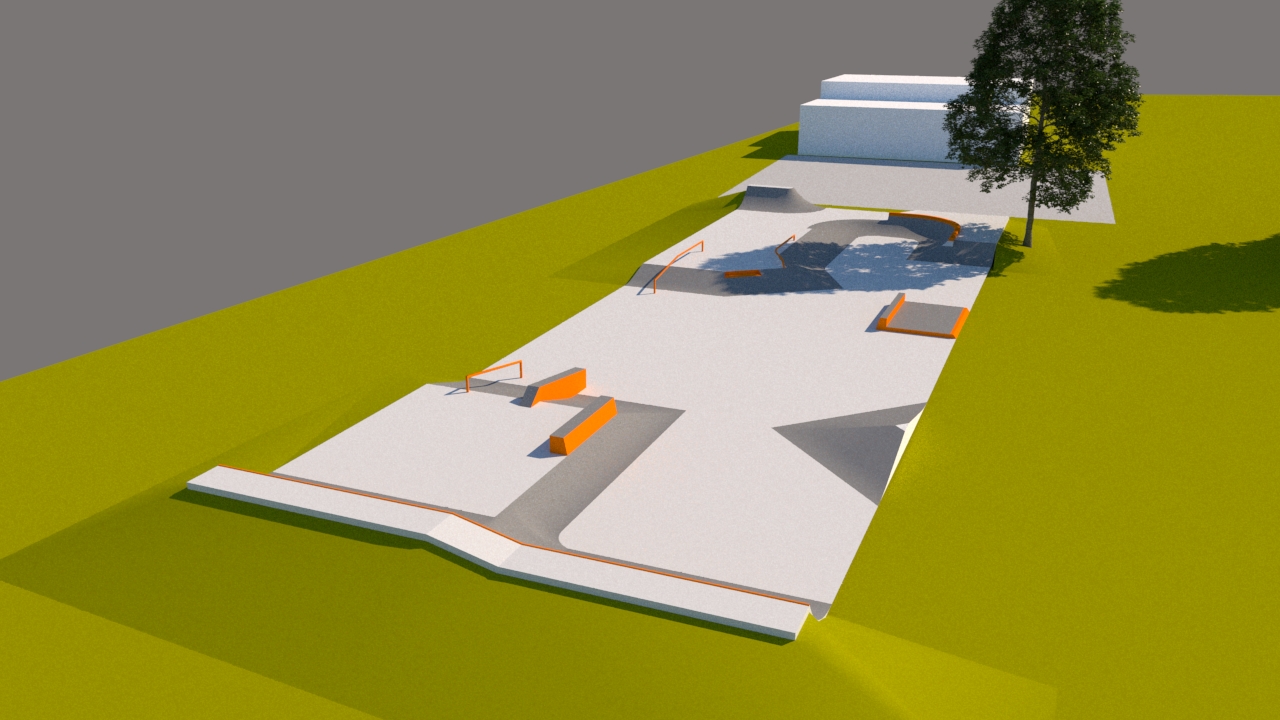

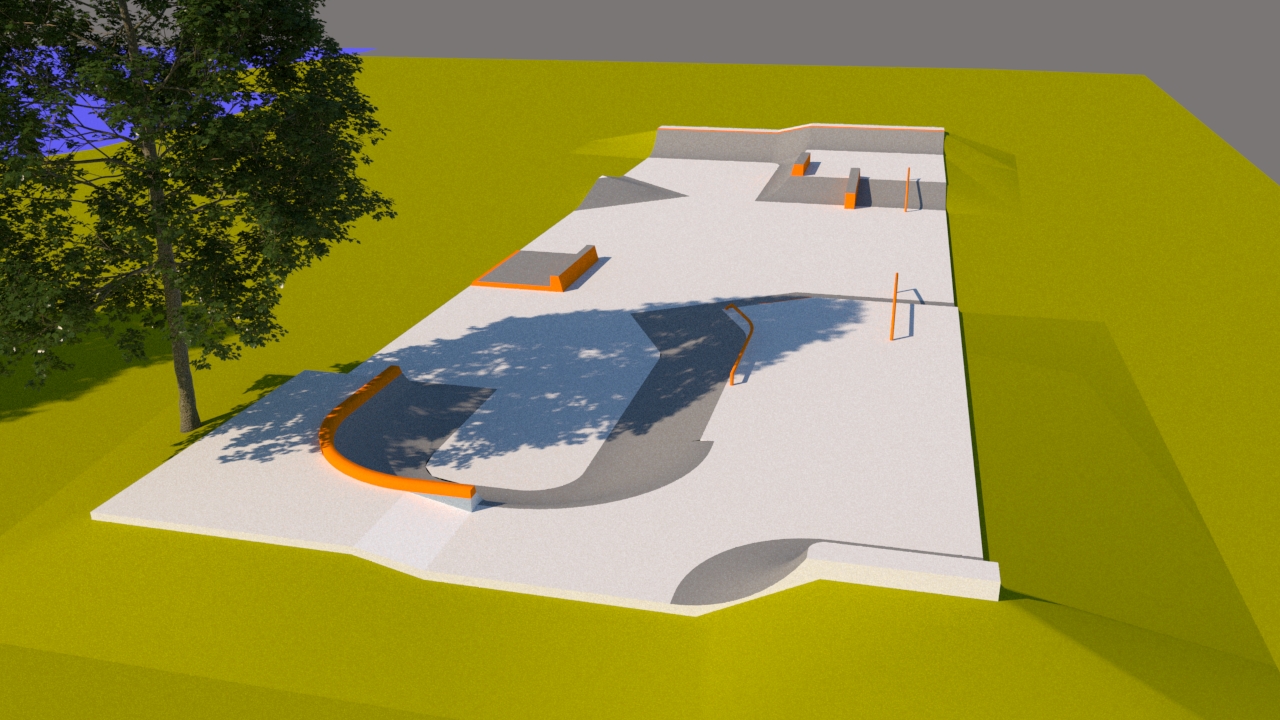

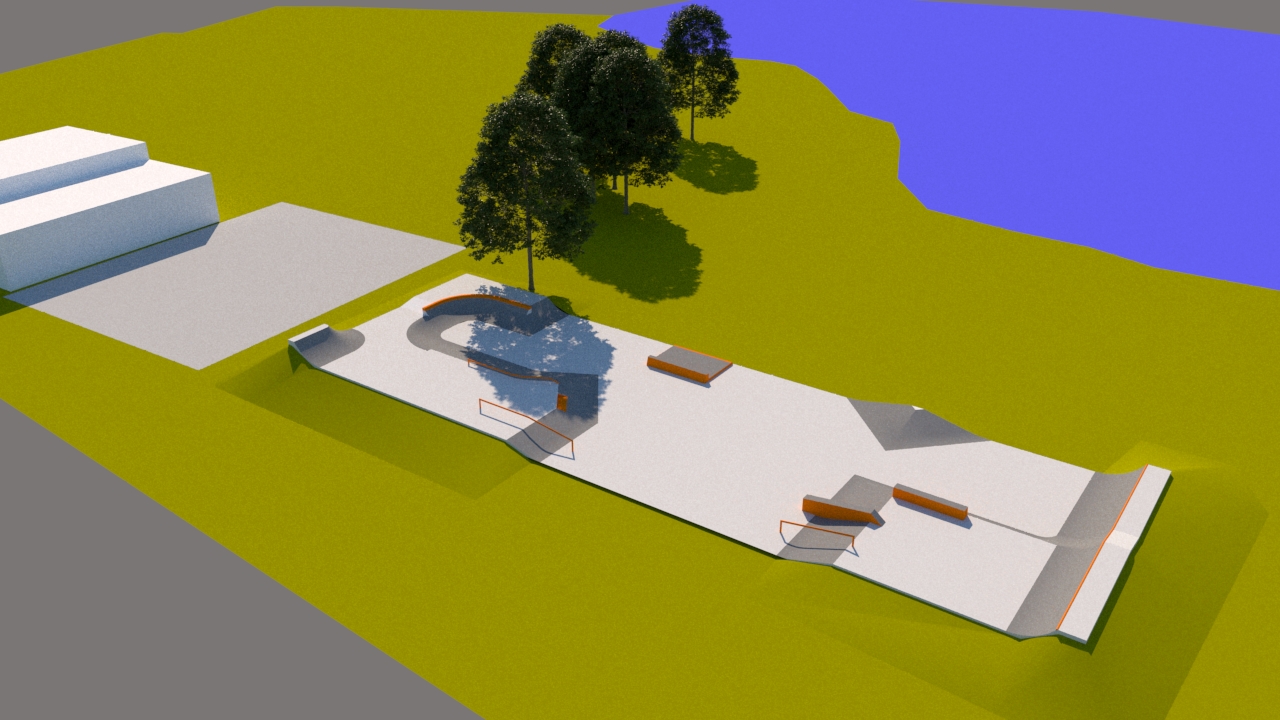

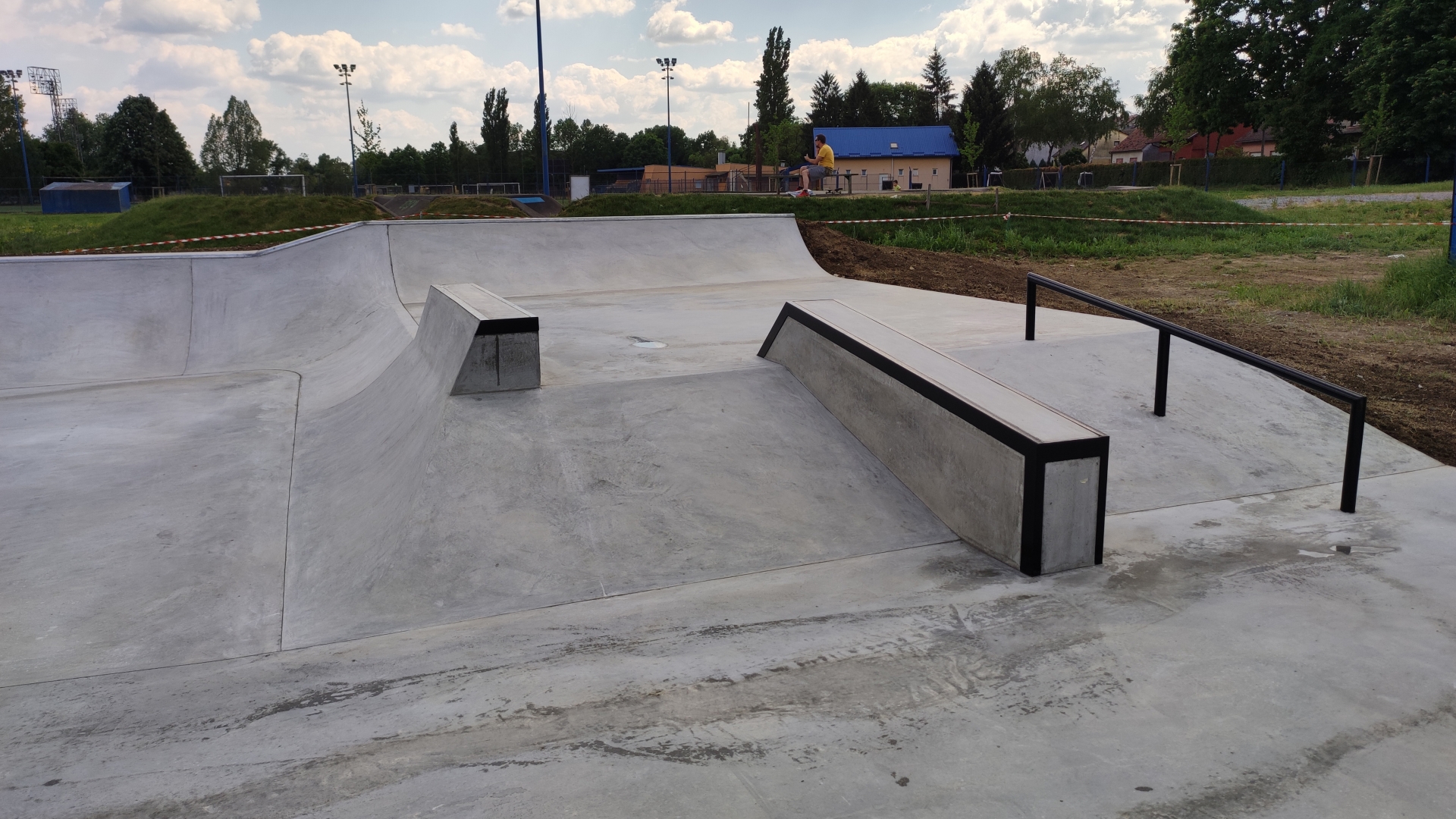

Skate park Kutina

Izgradnja skate parka u Kutini, na k.č.br. 5235/1 k.o. Kutini.
Obuhvat zahvata u prostoru je cca 475 m2.

Skate park koji se sastoji od rampi i vozne površine koja povezuje rampe. Skate park je nepravilnog oblika cca 38,00 x 12,50 m. Izgrađeno je 6 rampi i vozna površina koja ih povezuje. Rampe i vozna površina su izvodeni od betona na tamponskoj podlozi.
Zelena površina koja se nalazi okolo samog skate parka i nivelirana je tako da se uklopi okolni teren sa rampama kako ne bi bilo potrebe za postavljanje ograda radi visinskih razlika na samim rampama.

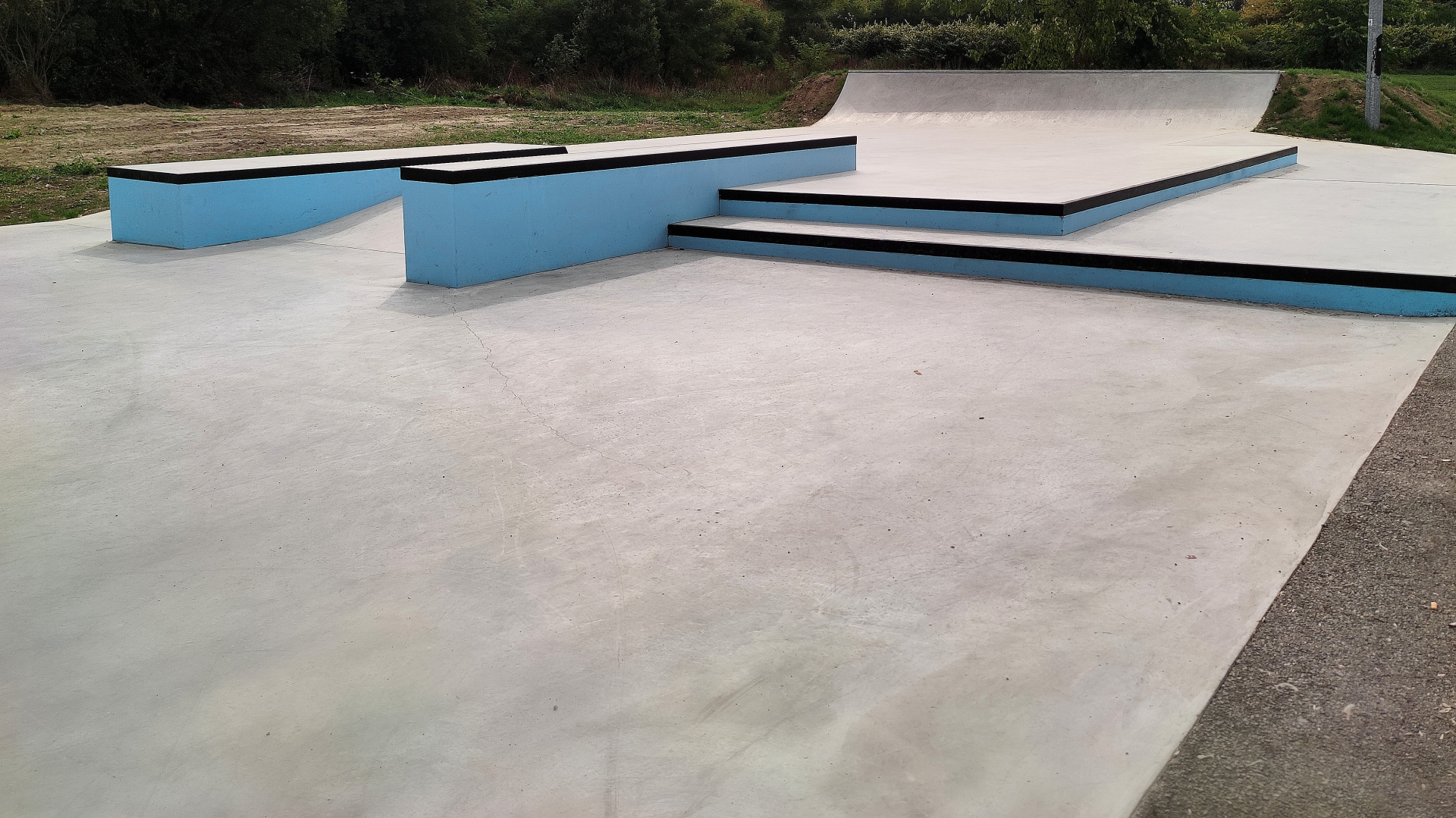

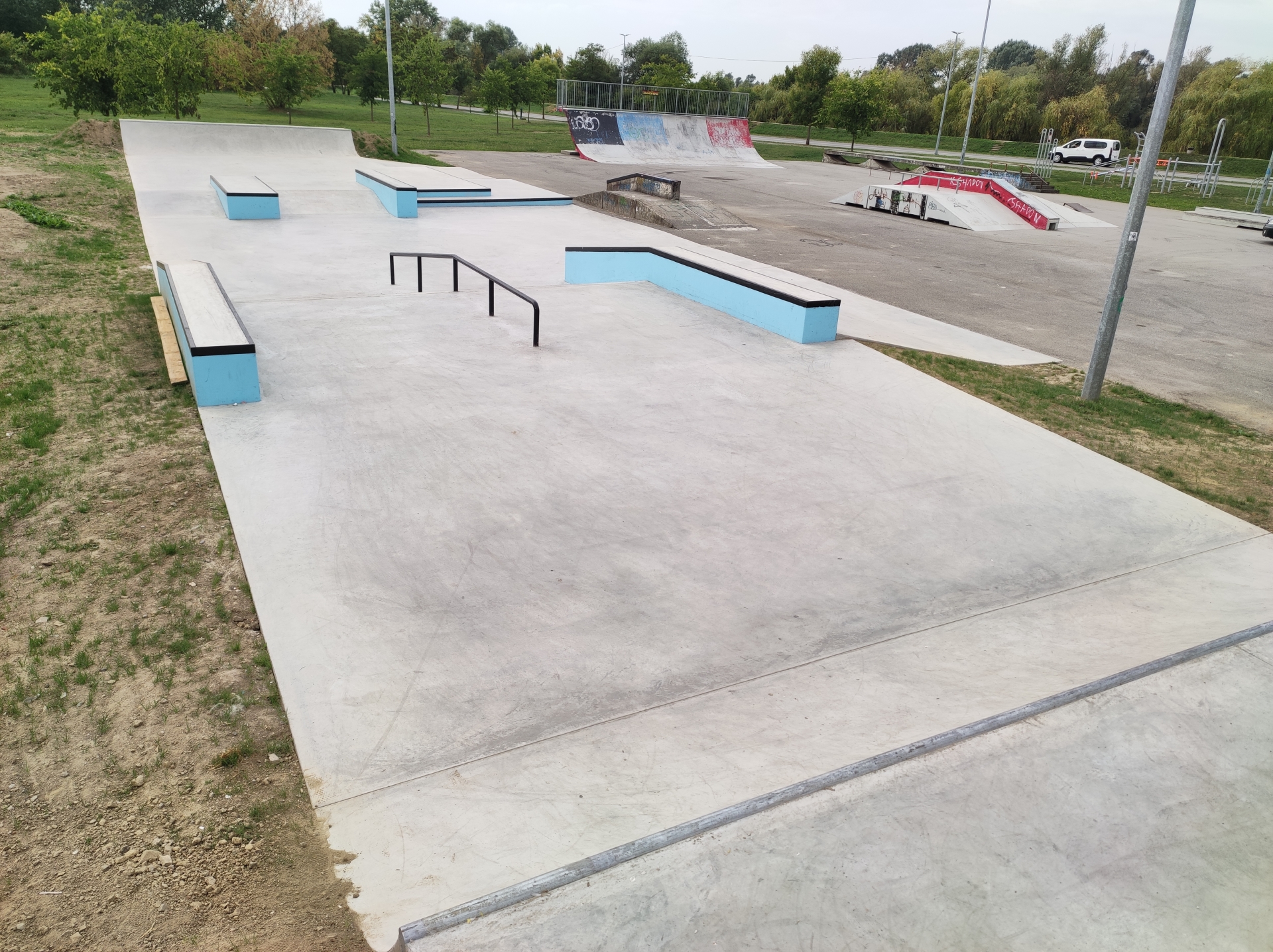

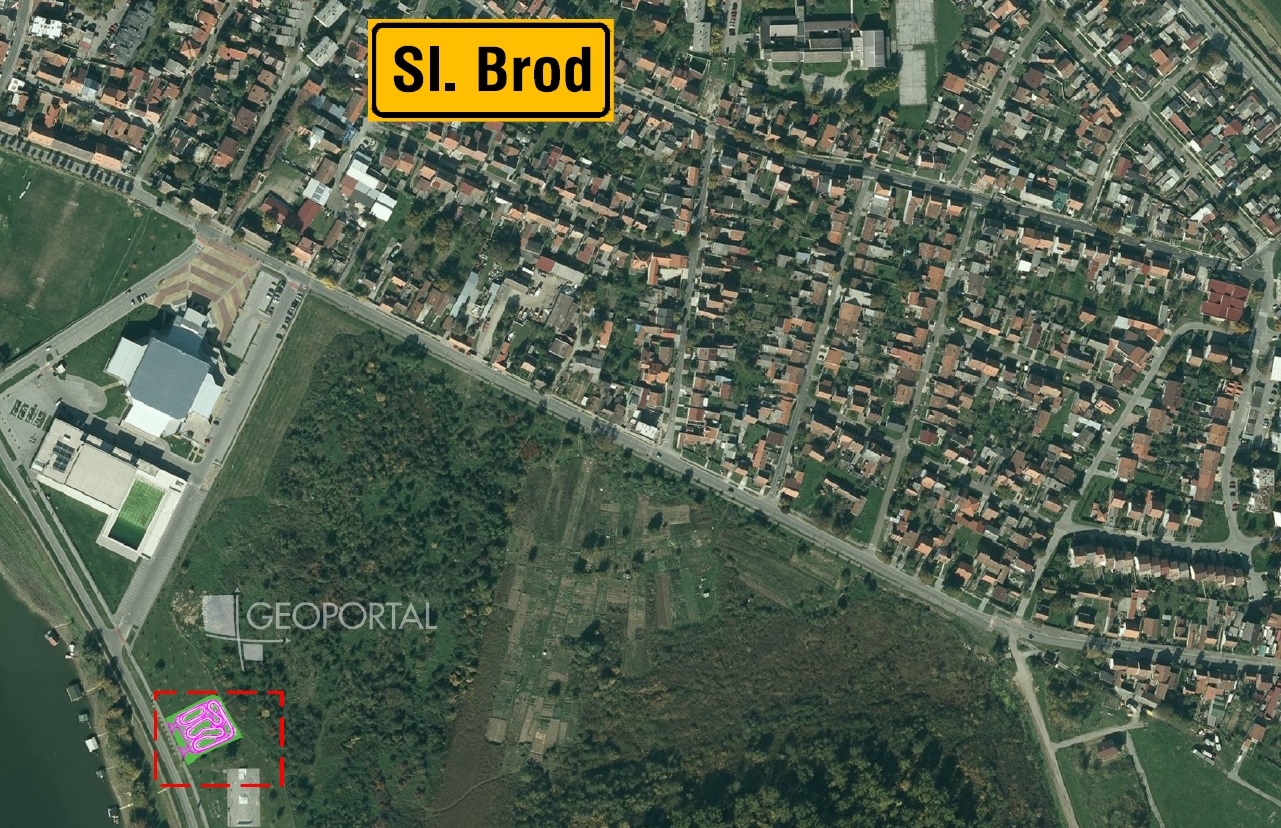

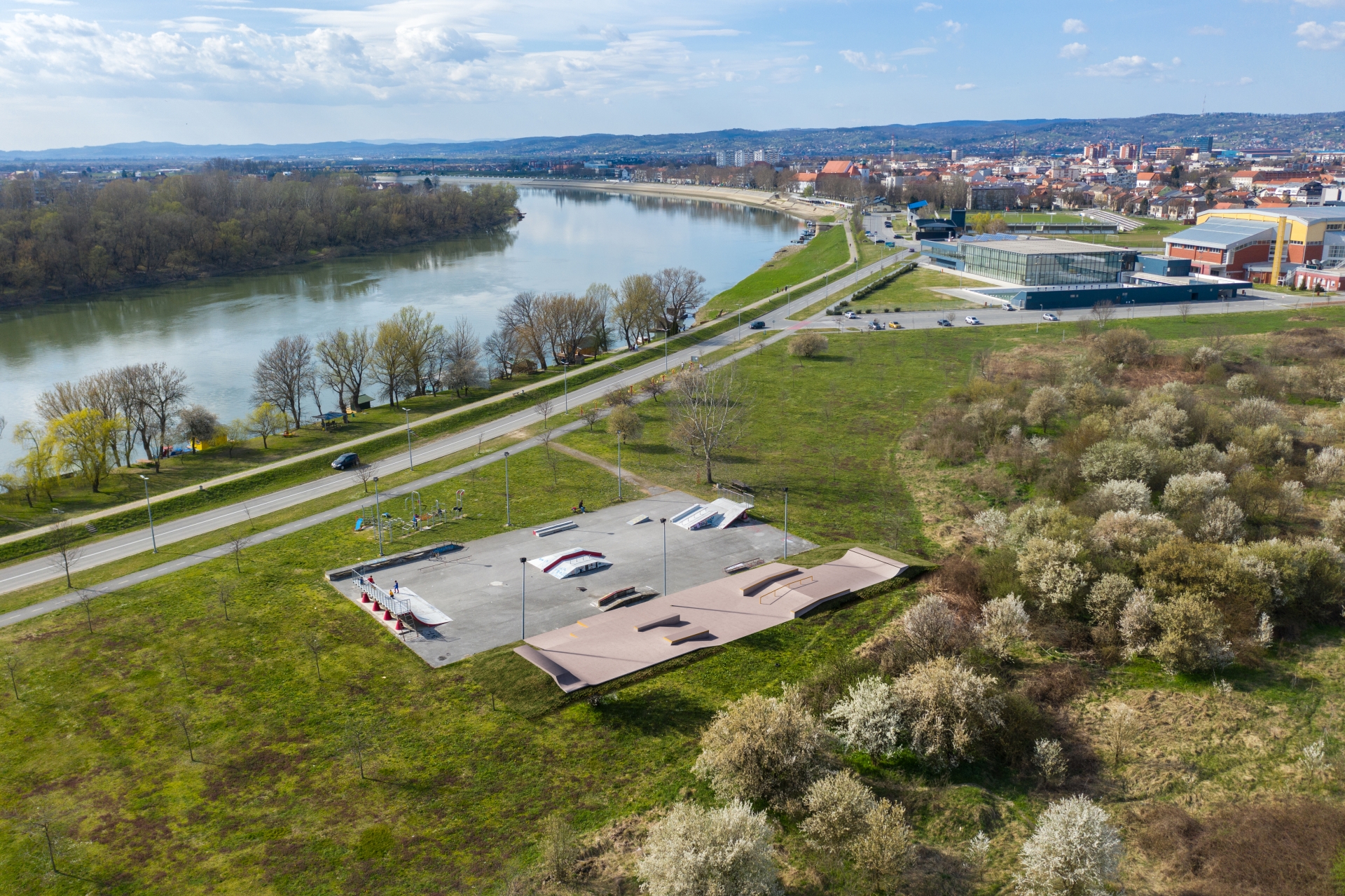

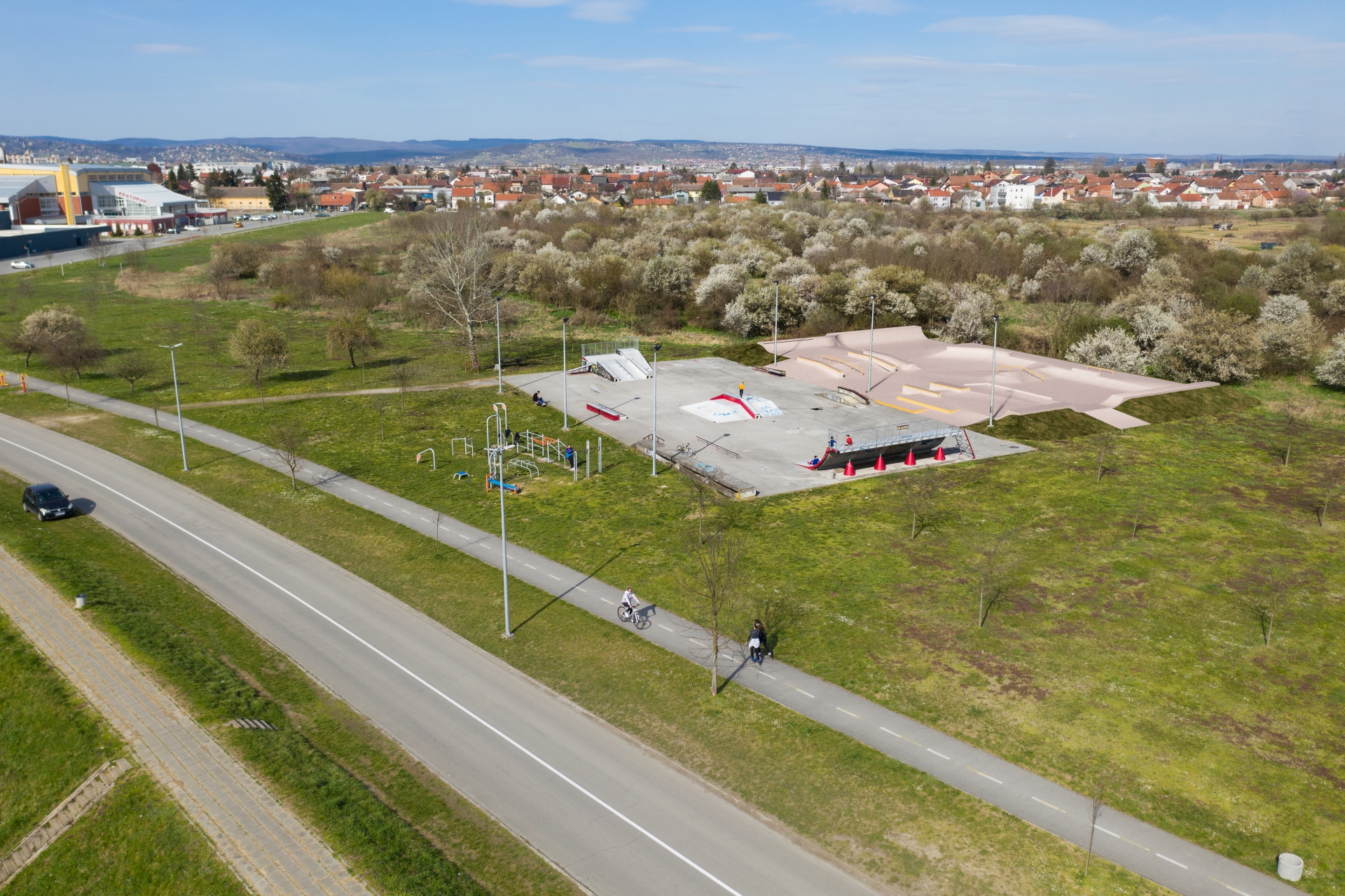

Skate park Slavonski Brod

Projektiranje i nadzor izvođenja skate parka u Slavonskom Brodu

Predviđena je izgradnja sportskog igrališta sa Skate parkom koje je predviđeno za javno korištenje koji se sastoji od rampi i vozne površine koja povezuje rampe. Skate park je nepravilnog oblika površine cca. 380 m2. Potrebno je izgraditi rampe i voznu površinu koja ih povezuje. Rampe i vozna površina se izvode od betona na tamponskoj podlozi. Skate park je planiran kao nadogradnja postojećeg skate parka s mogućnošću dodavanja novih budućih funkcionalnih cjelina.

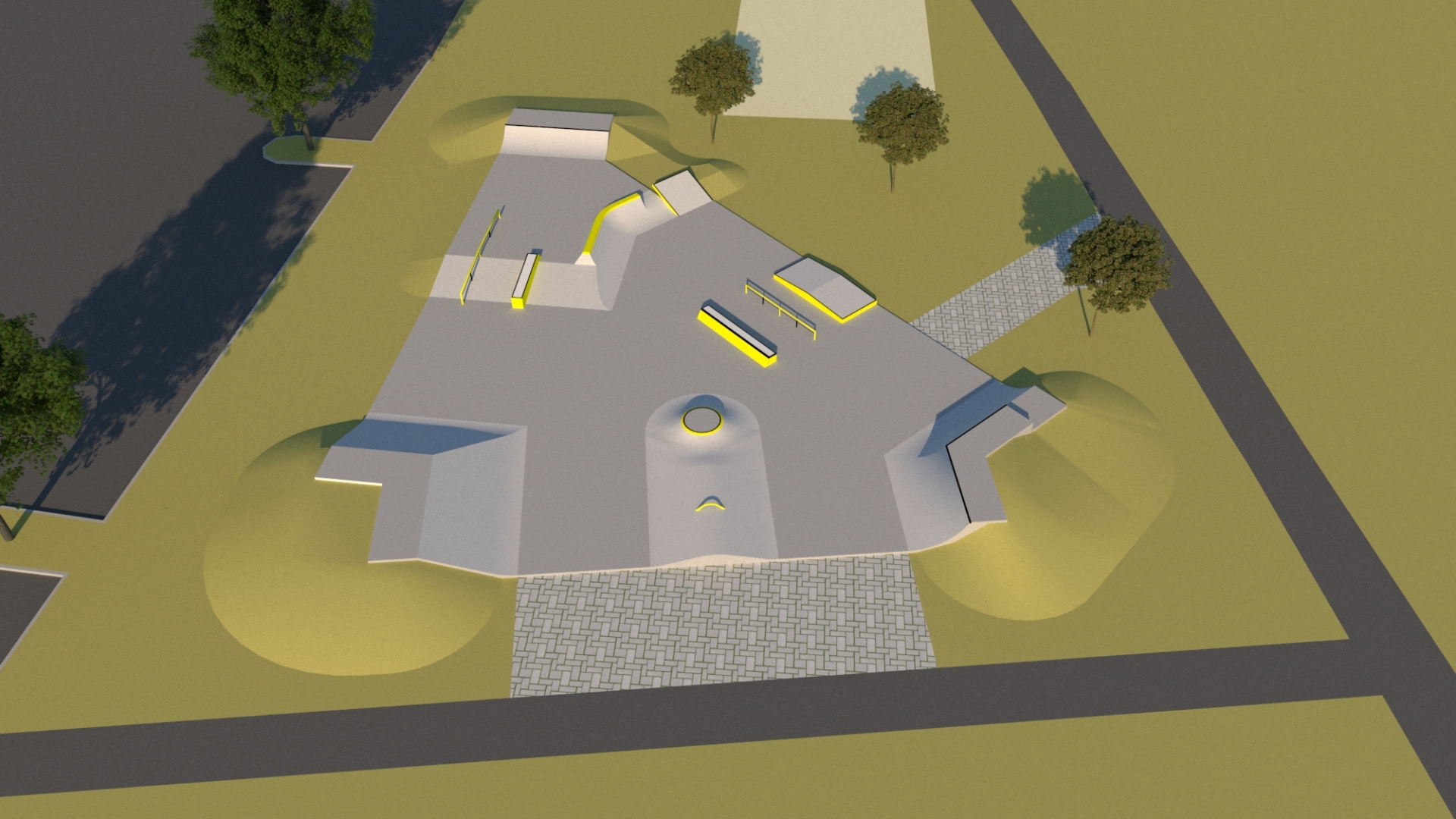

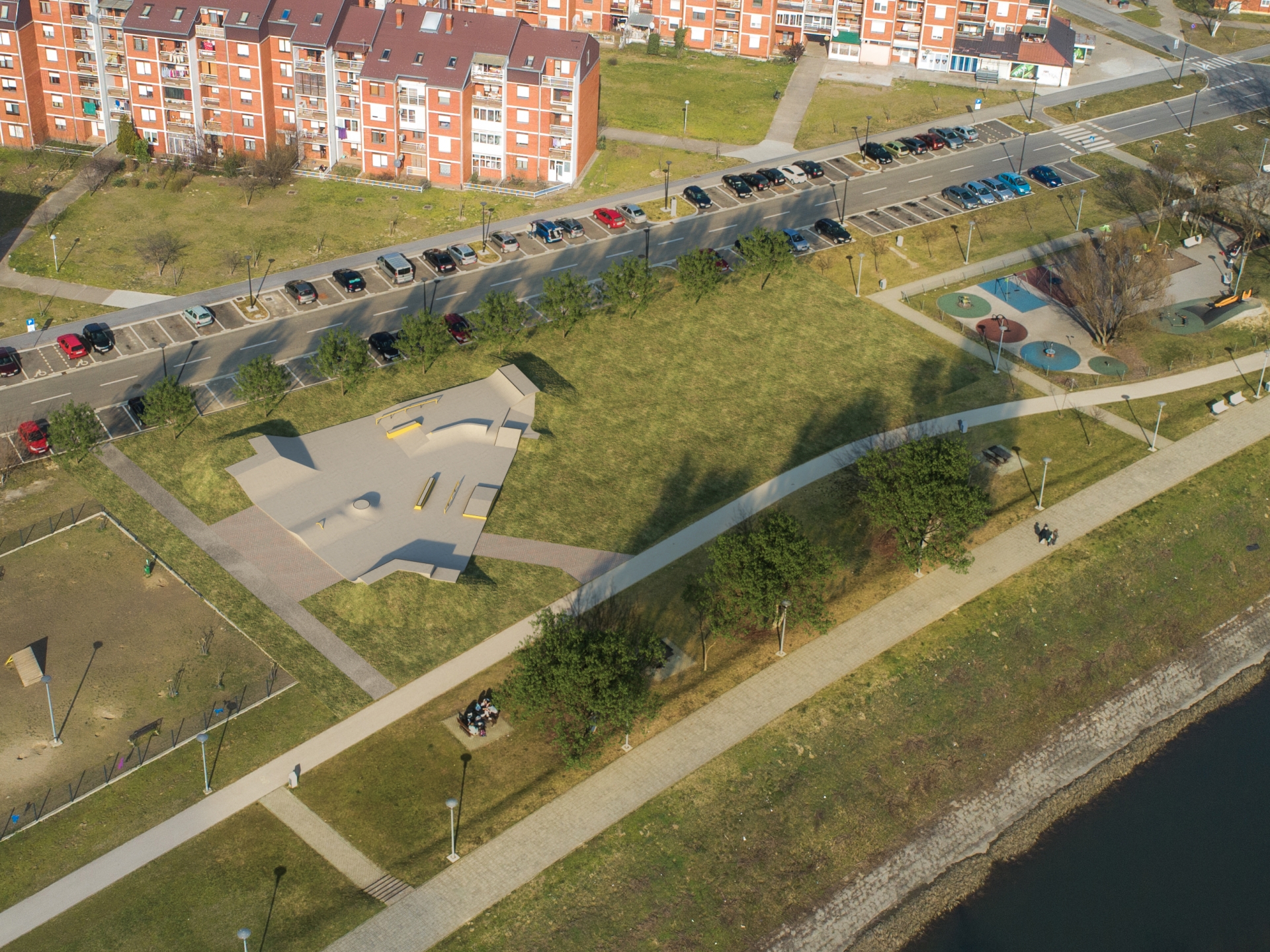

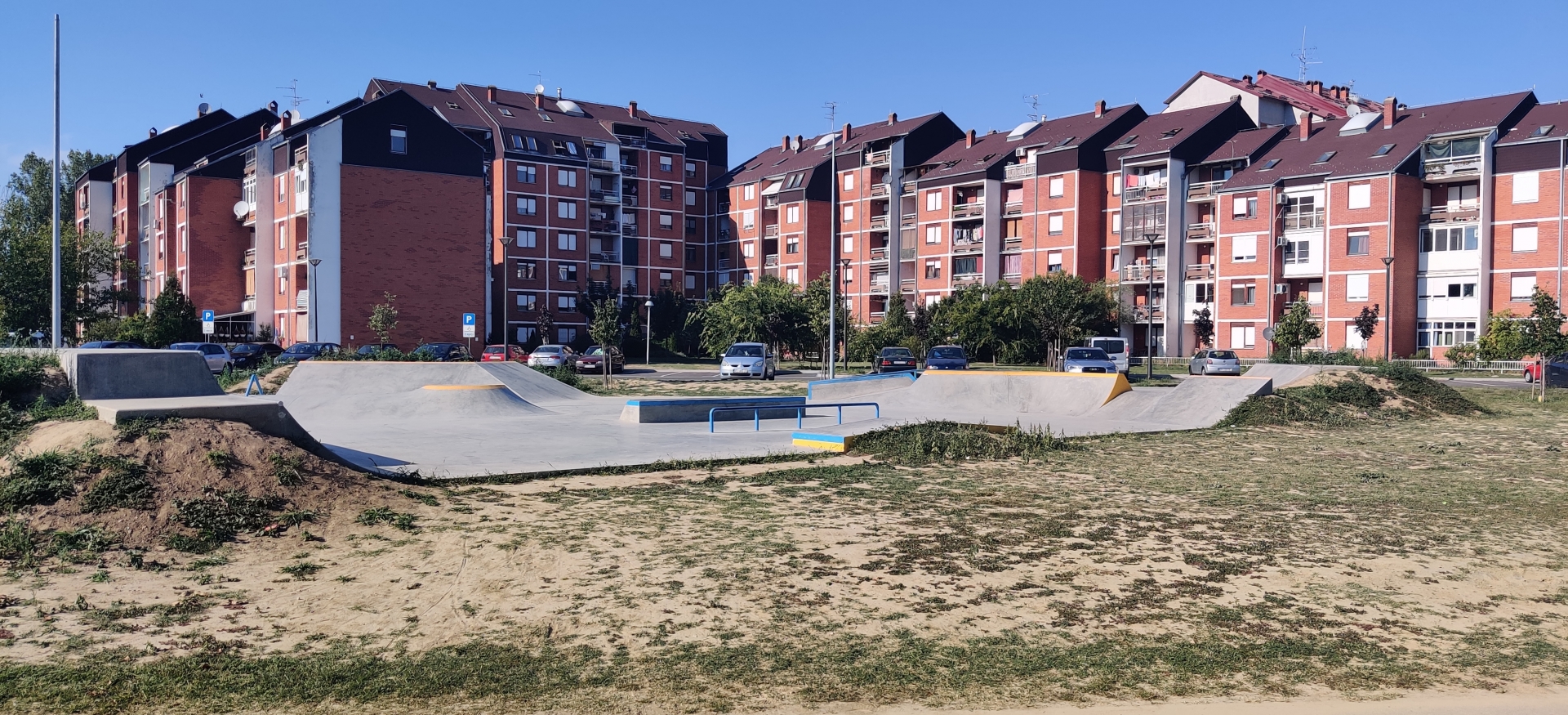

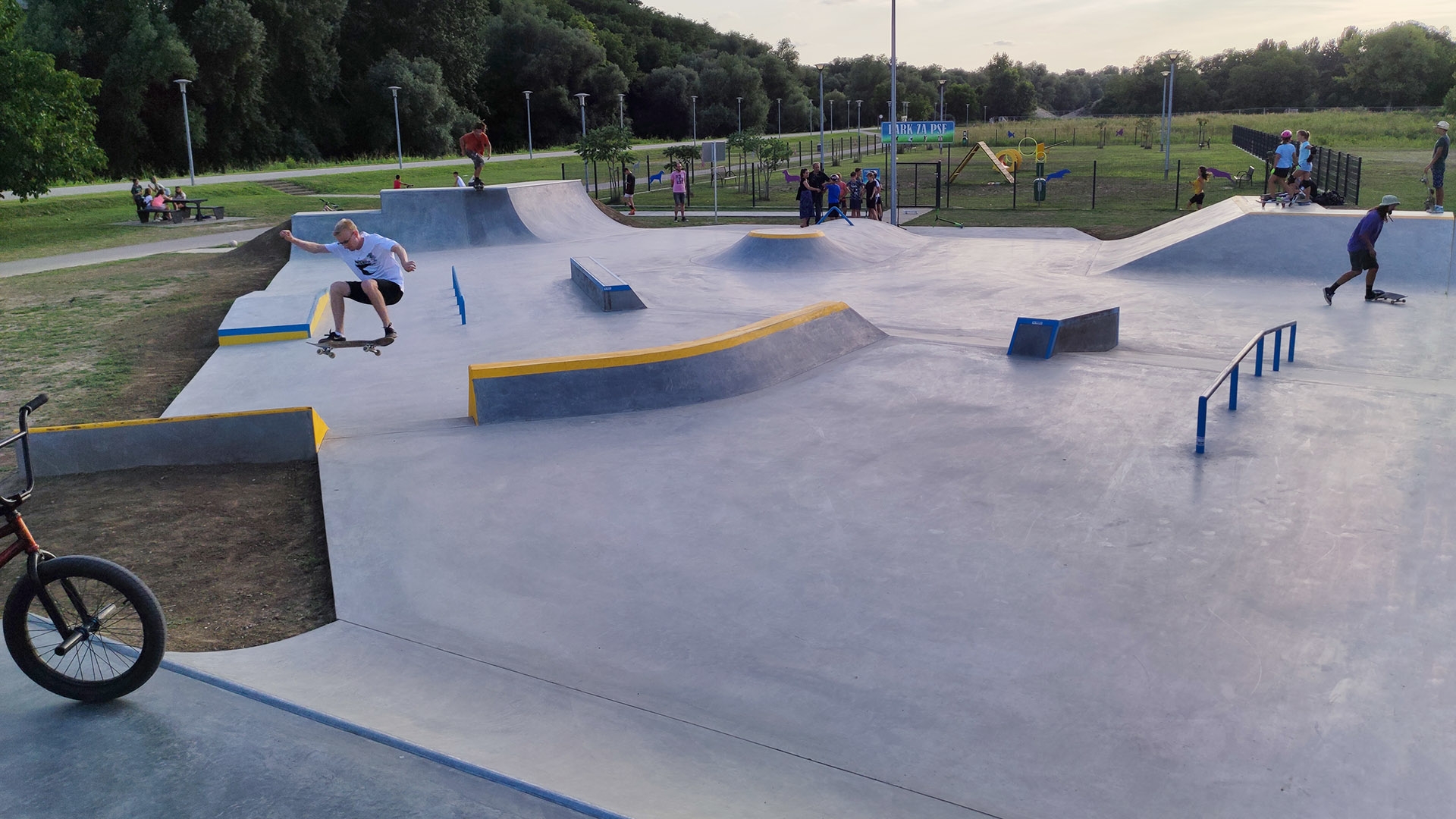

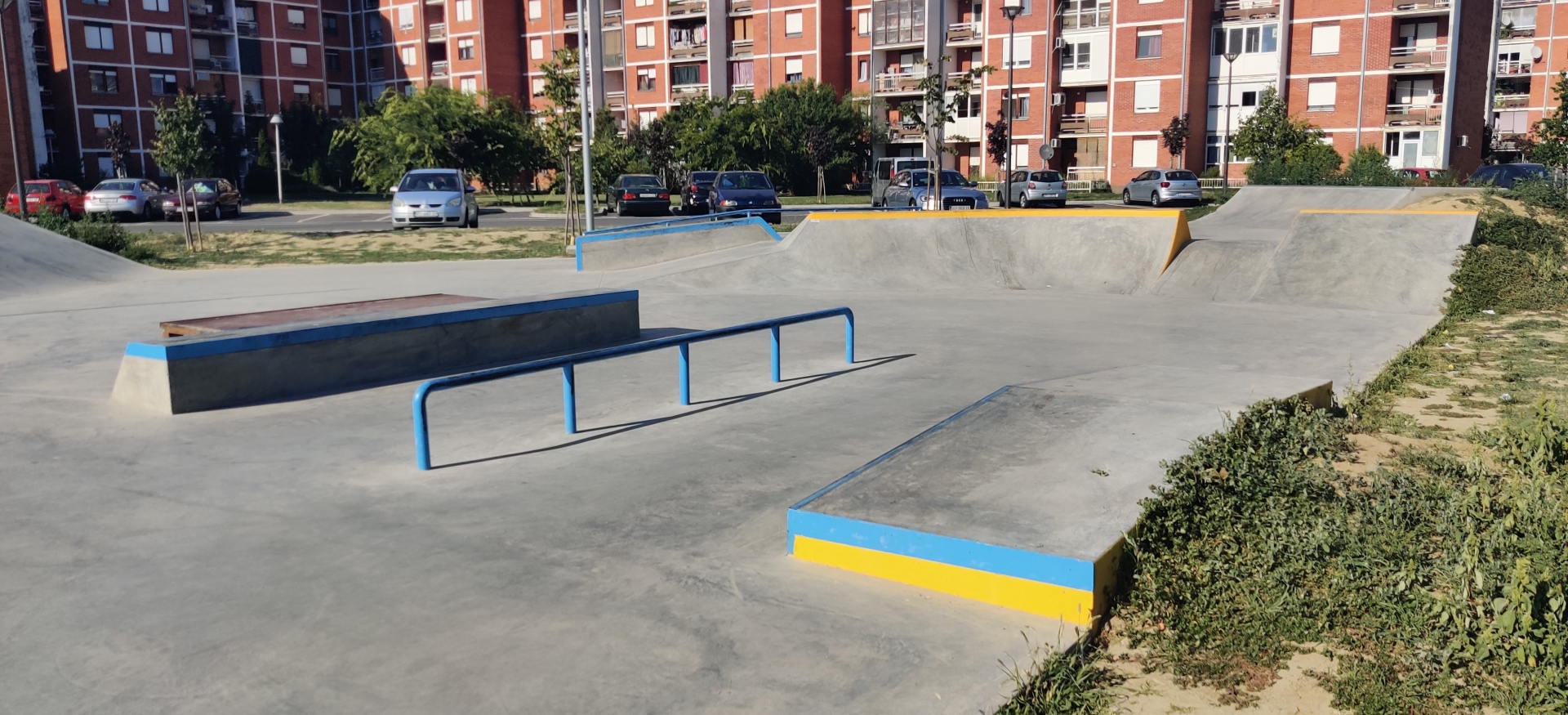

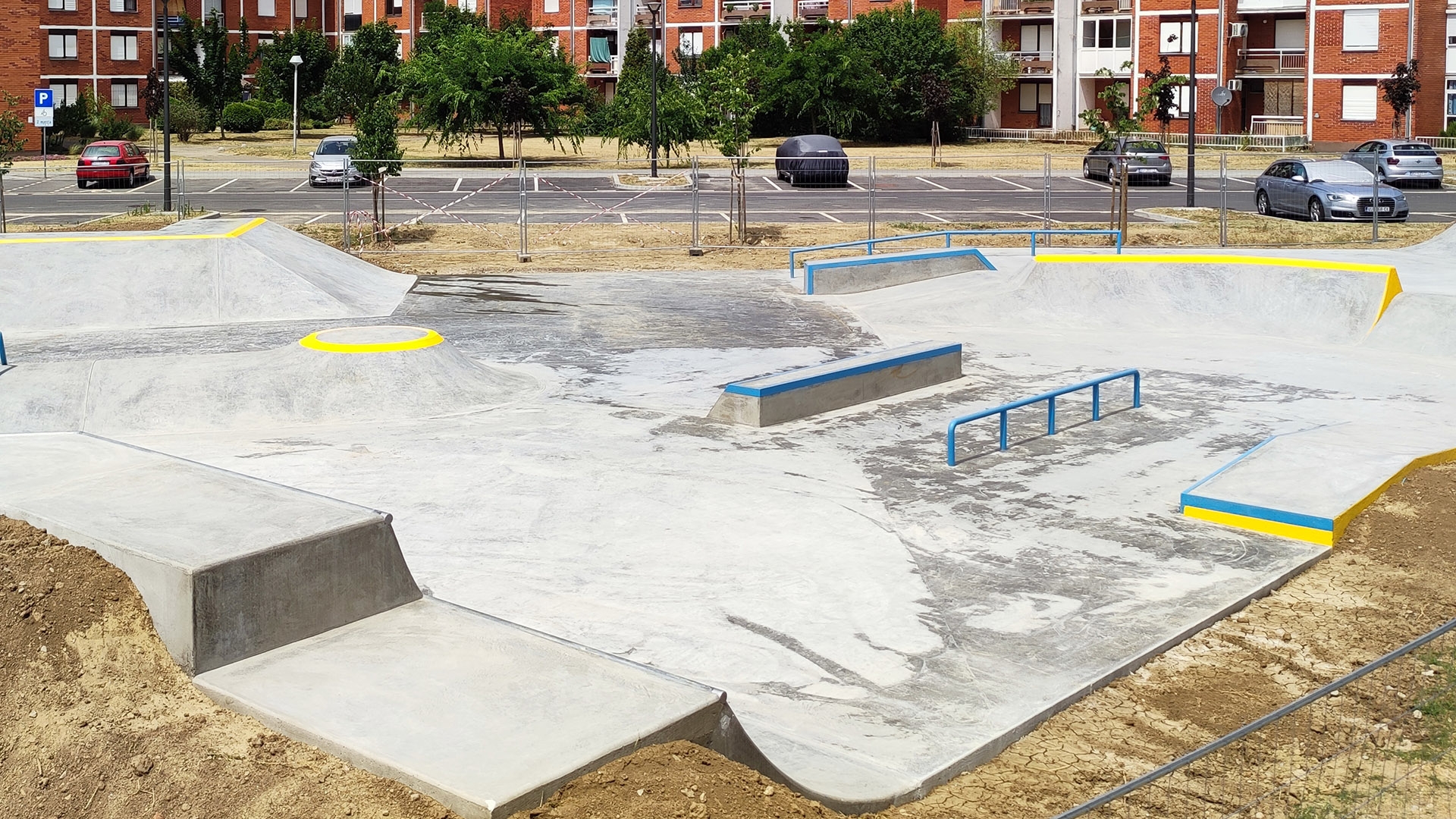

Skate i BMX park Vukovar

Predmet Glavnog projekta je IZGRADNJA DJEČJEG IGRALIŠTA SA BMX PARKOM u Vukovaru, Olajnica, na k.č.br. 1705/16 k.o. Vukovar, a sve sukladno zahtjevu Investitora i projektnom zadatku. U zoni obuhvata nalazi se izvedeni skate park, javna prometnica i nogostup, te zelene površine. Predviđena je izgradnja dječjeg igrališta sa BMX parkom koje je predviđeno za javno korištenje i potrebe buduće predškolske namjene.

Zahvat u prostoru se sastoji od:
- dječjeg igrališta sa BMX parkom za potrebe predškolske namjene i javne upotrebe – izgradnja. BMX park se sastoji od rampi i vozne površine koja povezuje rampe. BMX park je nepravilnog oblika površine cca 420 m2 uz izvedeni skate park s jugoistočne strane. Potrebno je izgraditi rampe i voznu površinu koja ih povezuje. Rampe i vozna površina se izvode od betona na tamponskoj podlozi. Kolni pristup omogućen je sa sjeverne strane dok je pješački pristup omogućen sa južne strane.
- zelena površina koja se nalazi unutar zahvata nivelirana je tako da se uklopi sa okolnim terenom (pješačkim stazama, parkiralištima, okolnom zelenom površinom) i BMX parkom. Nakon završetka radova potrebno je urediti zelenu površinu.
Niveleta BMX parka prilagođena je postojećem terenu (izvedenom skate parku), objektima uz njih kao i okolnim građevnim česticama.
Nagibi voznih površina (uzdužni i poprečni) su postavljeni tako da je omogućeno otjecanje oborinskih voda prema recipijentu (okolni zeleni pojas). Elementi iskolčenja nalaze se u prilozima projekta.
Odvodnja sa BMX parka je na okolnu zelenu površinu unutar predmetne građevne čestice – čiste oborinske vode.

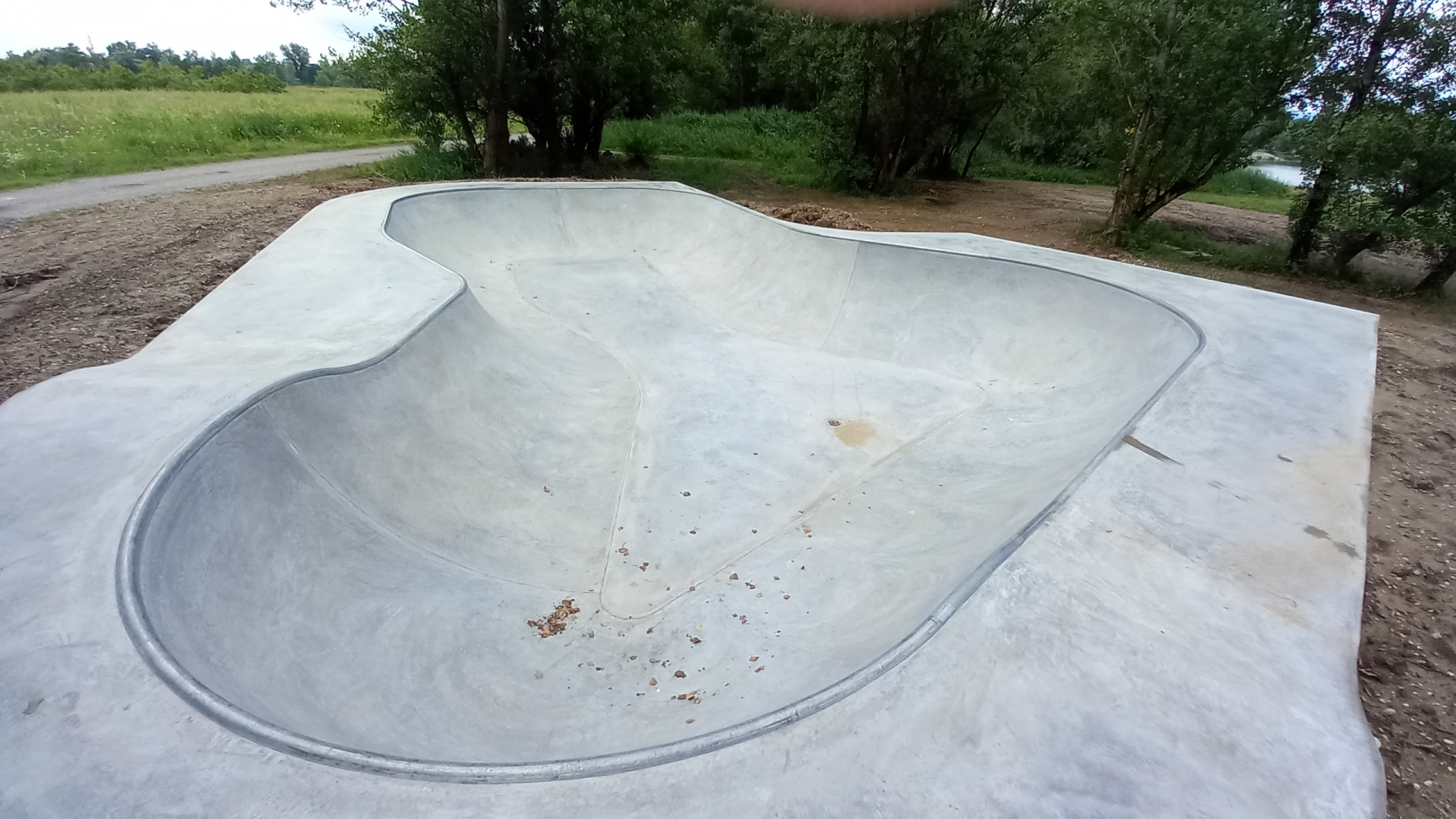

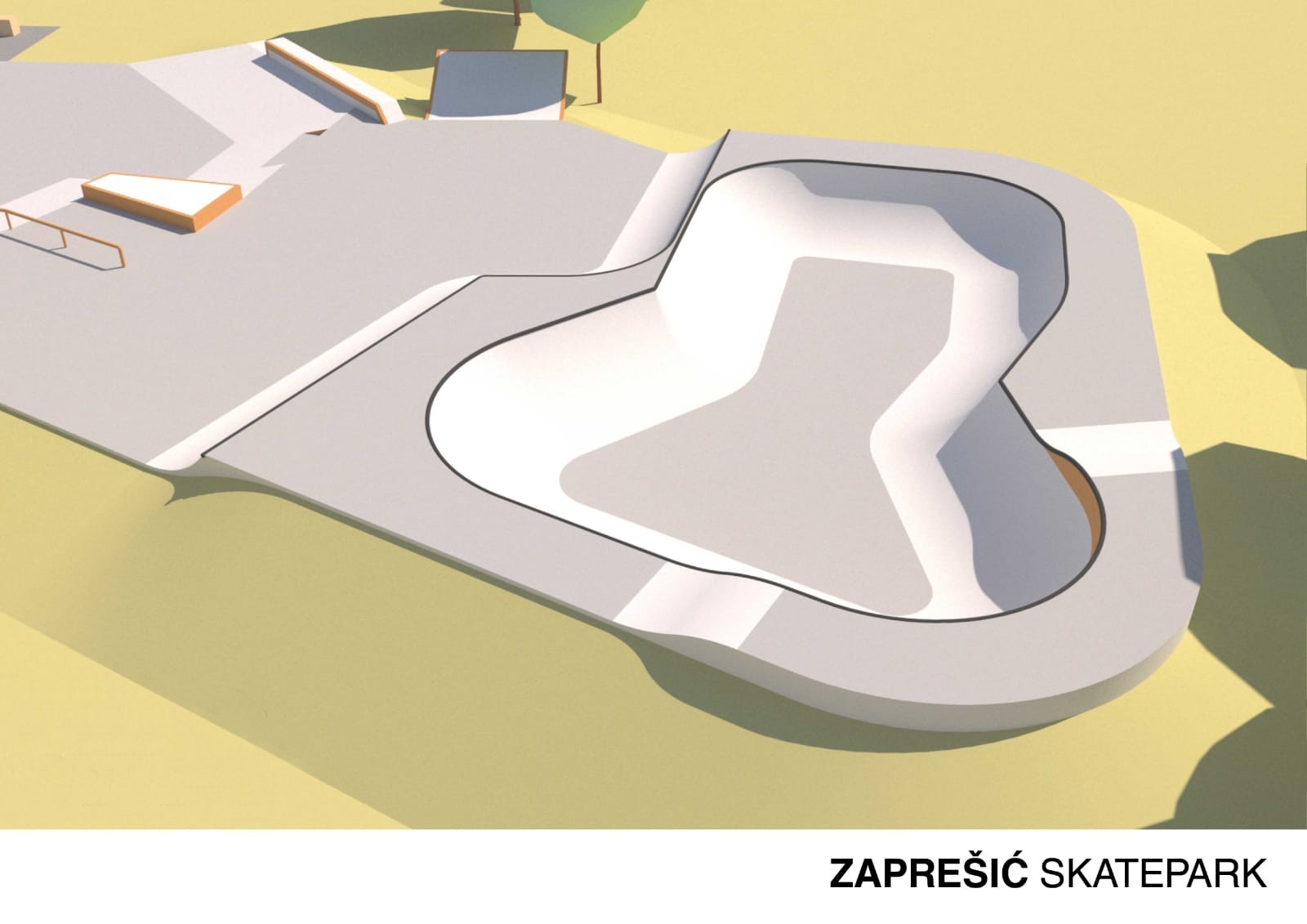

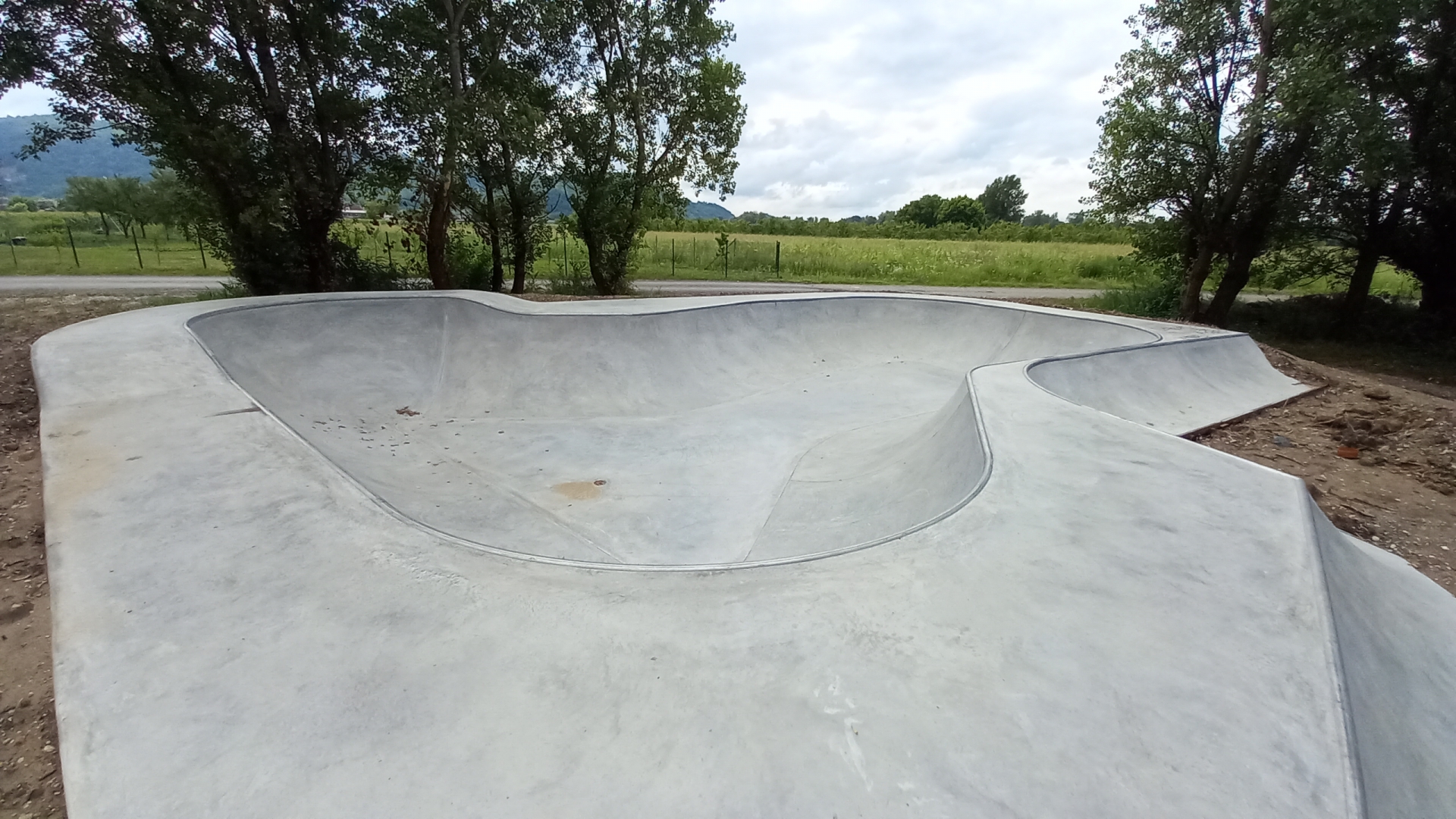

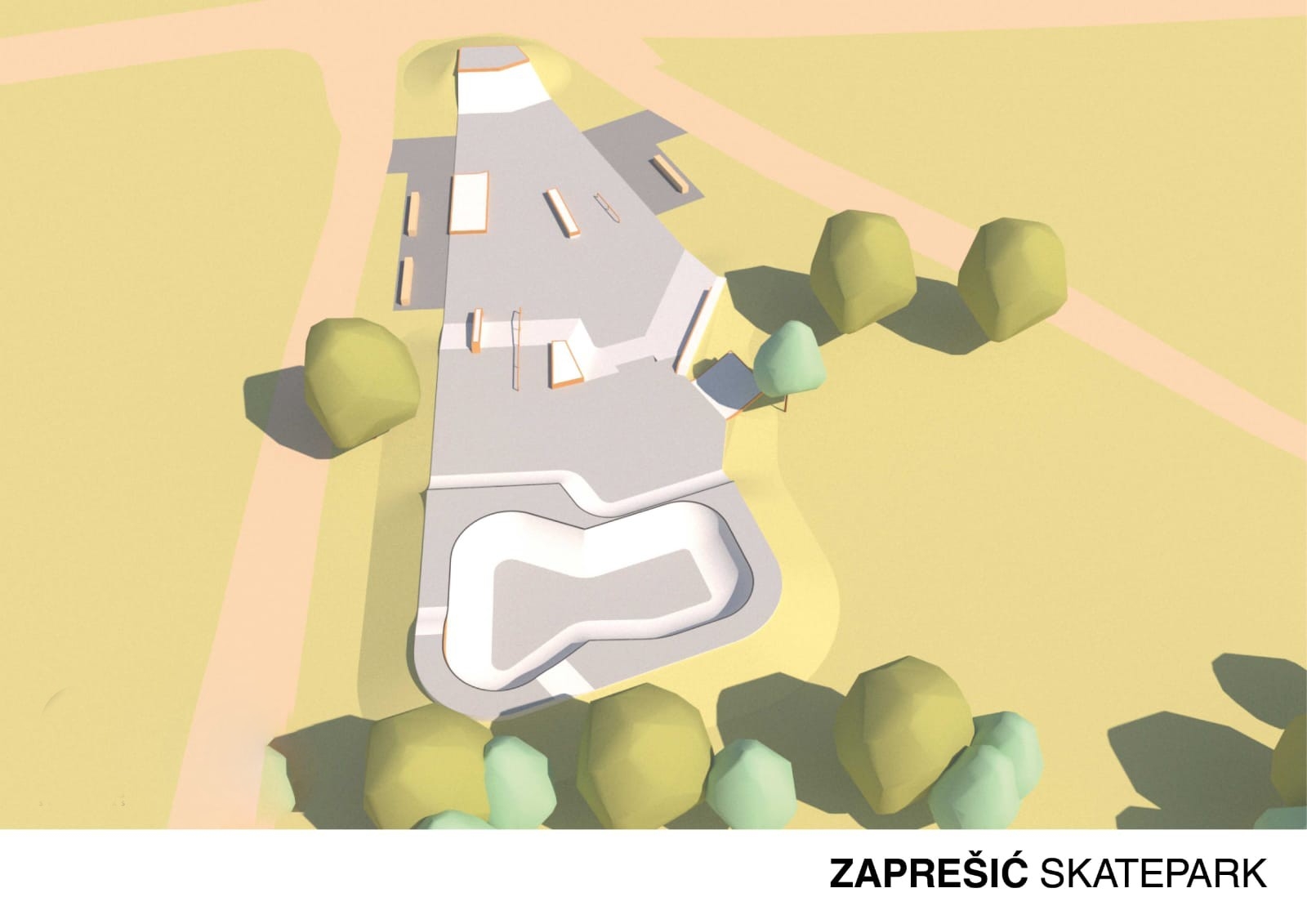

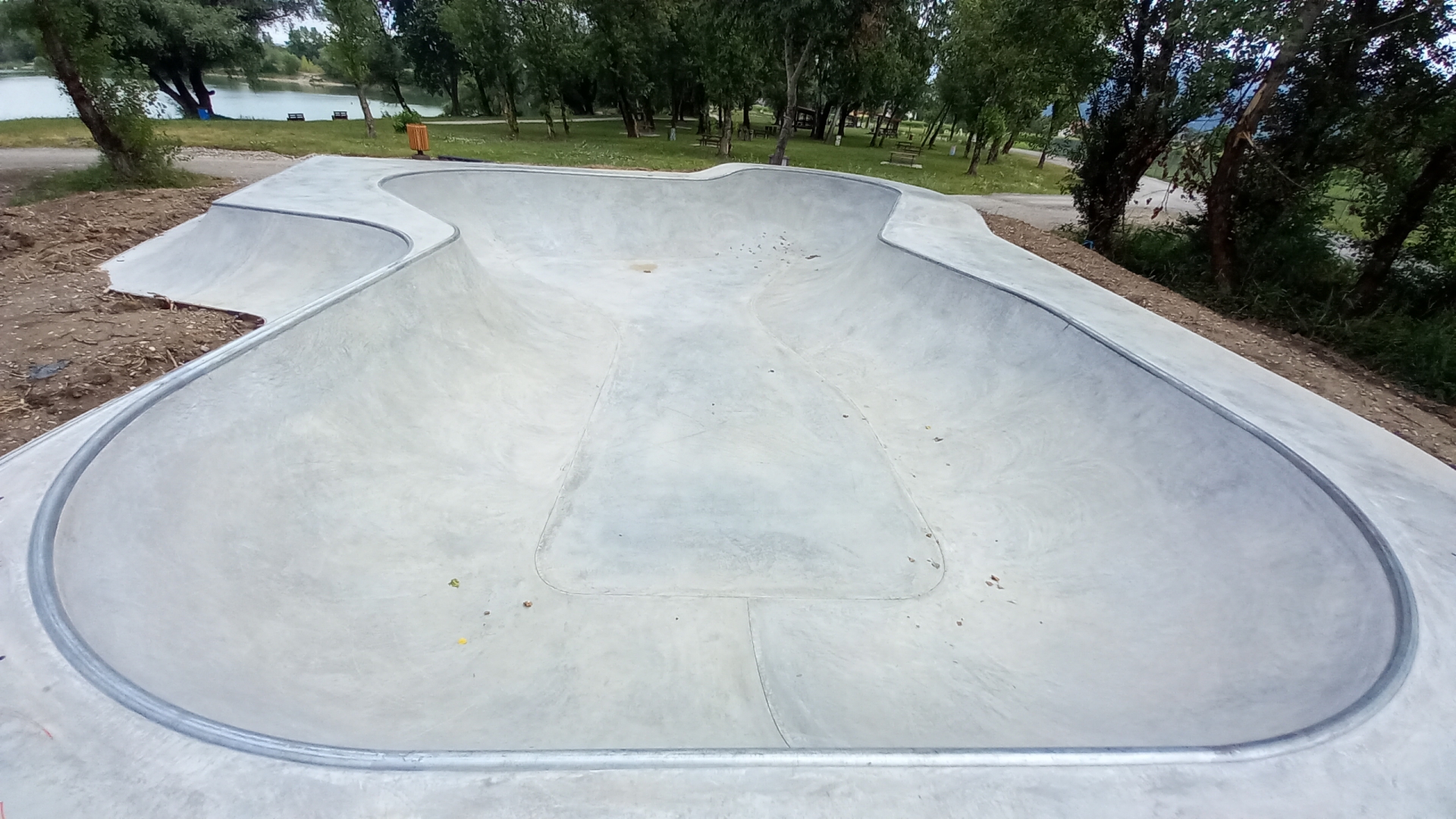

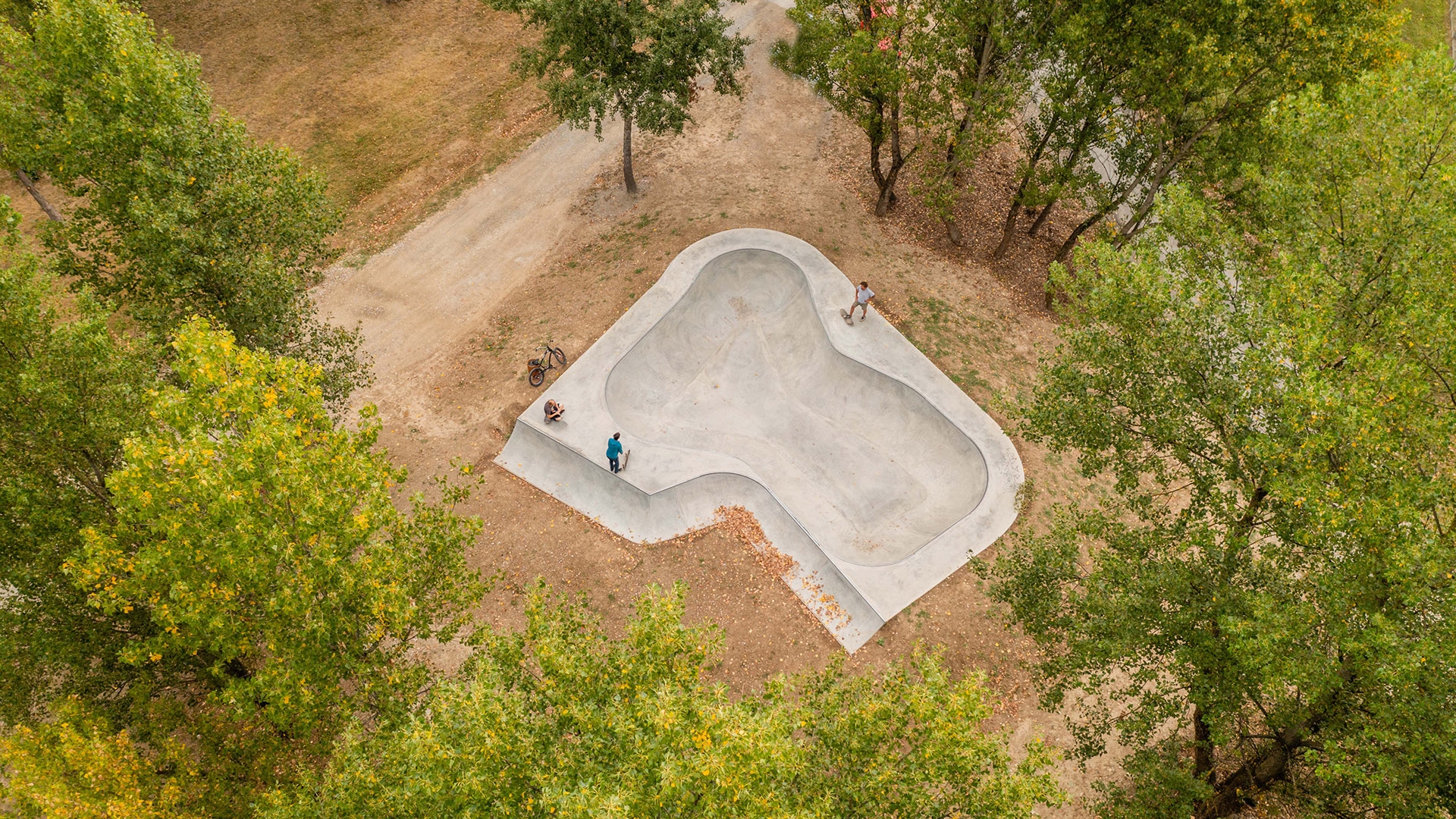

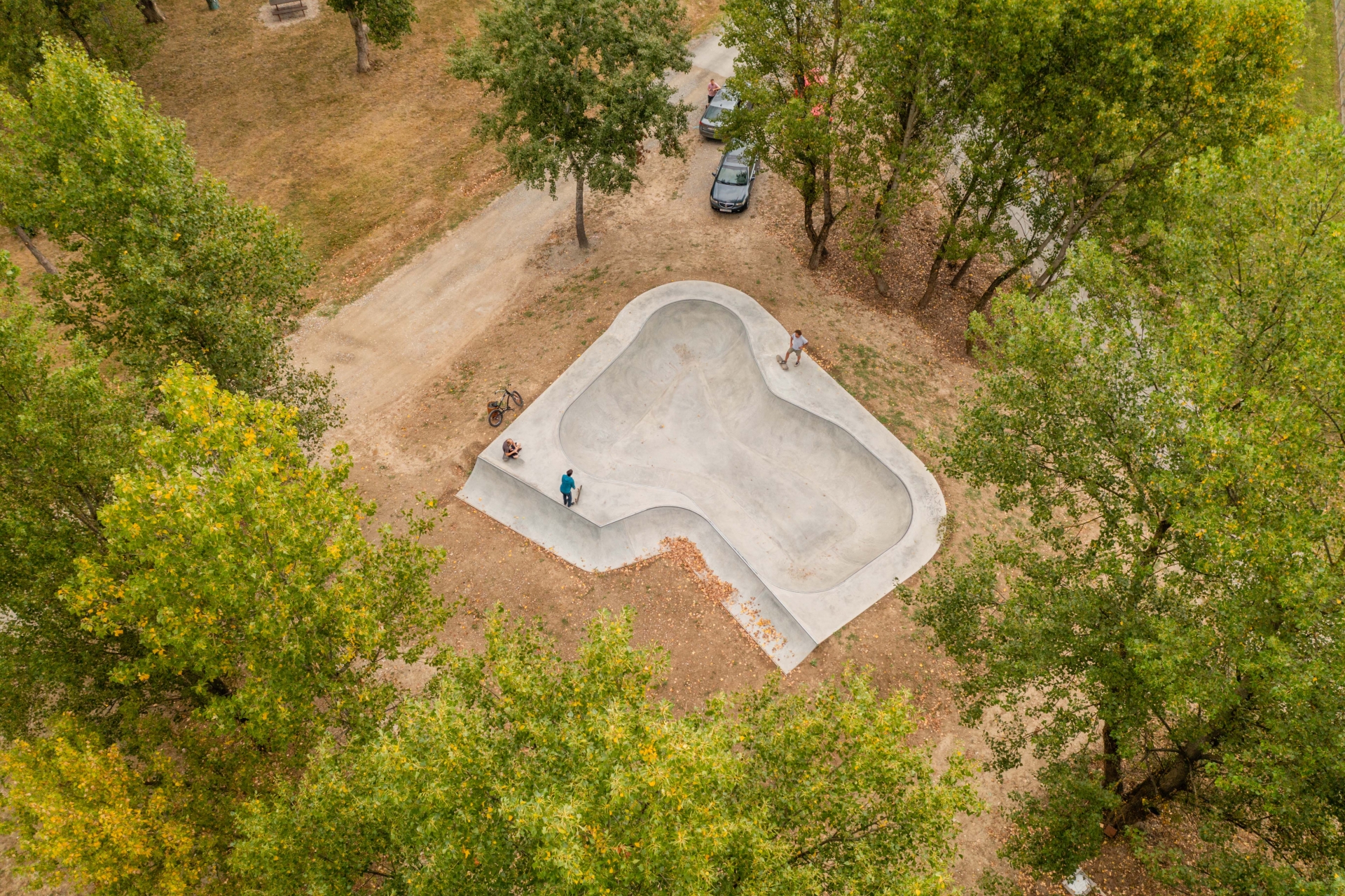

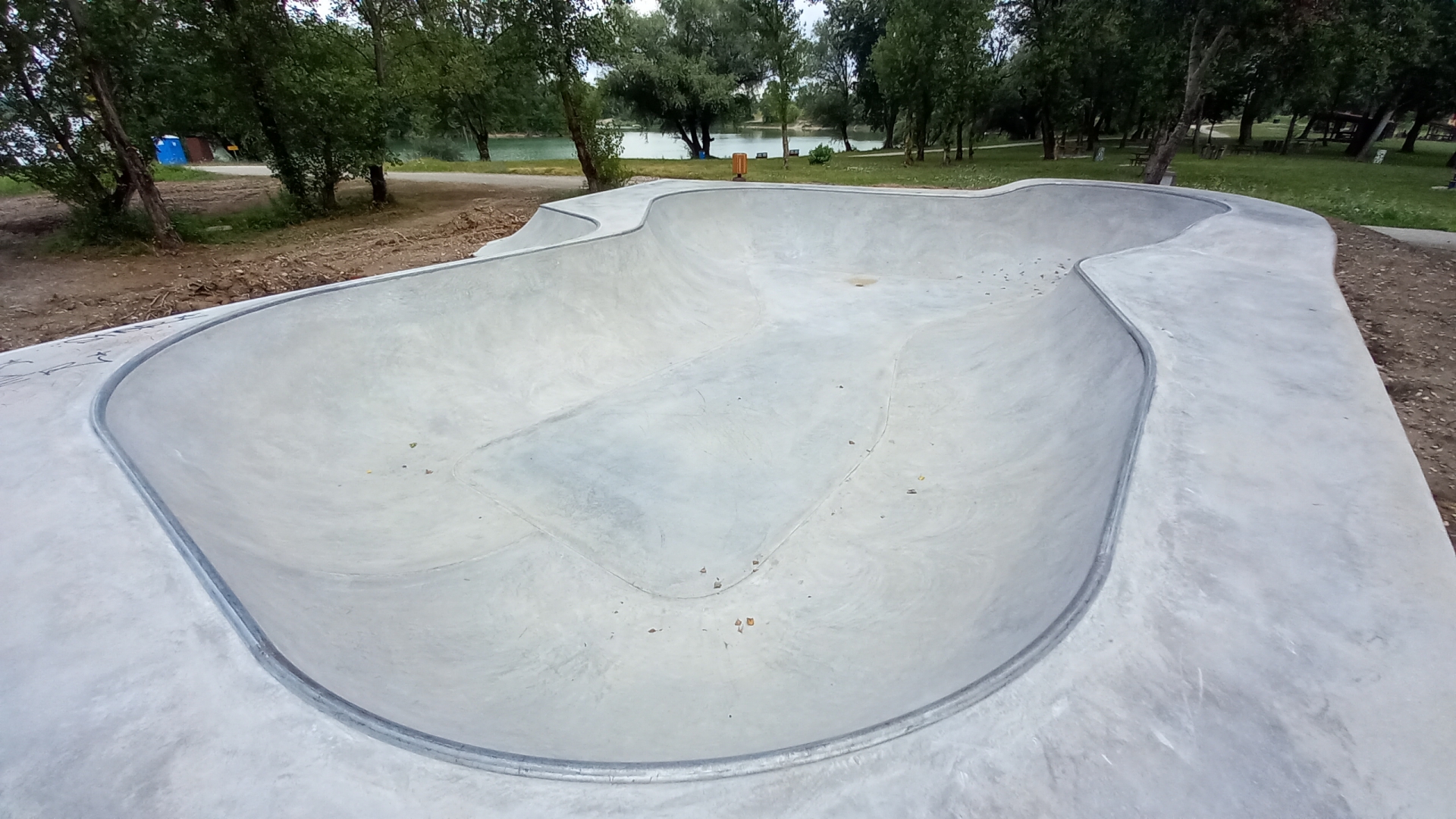

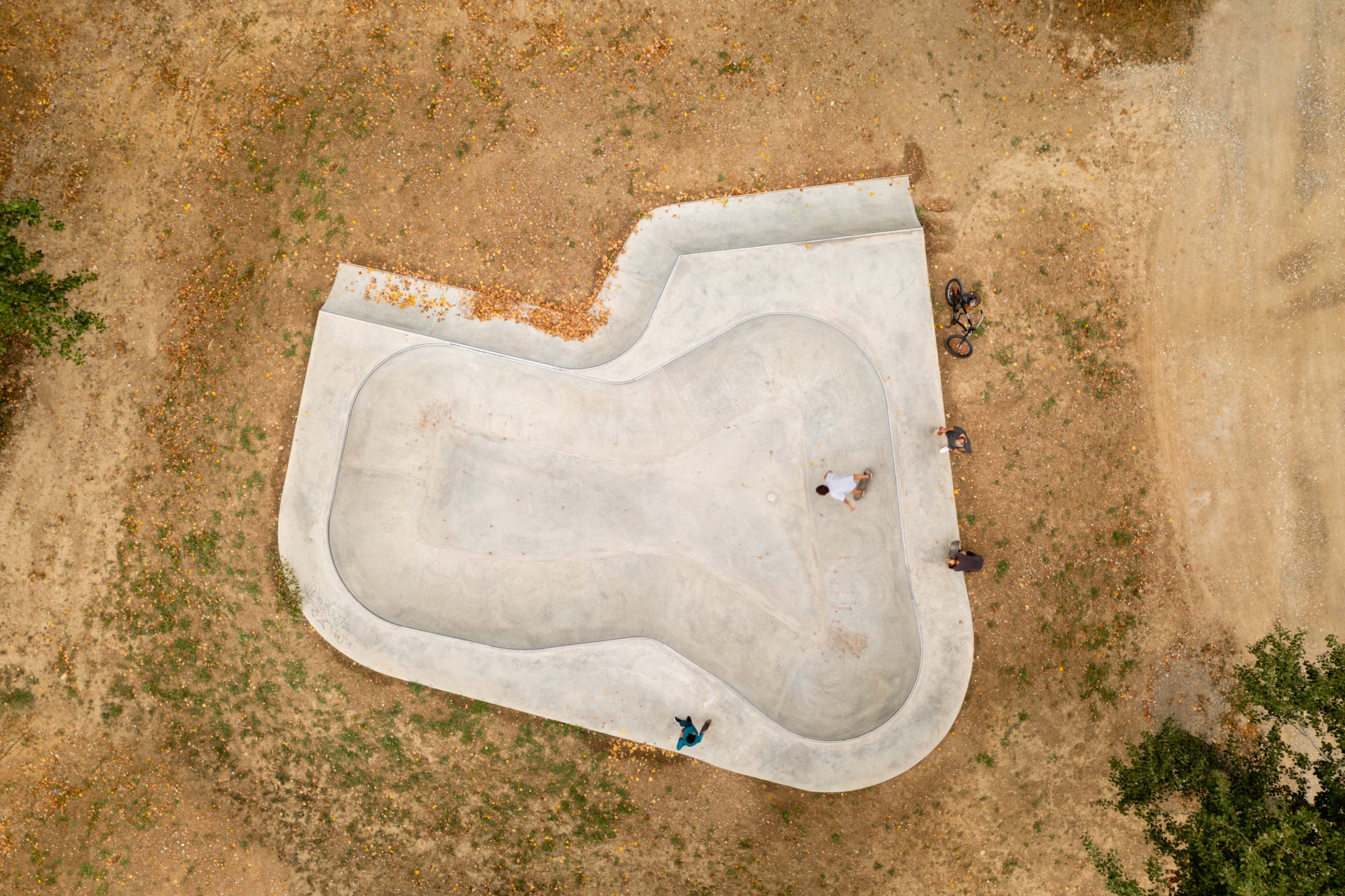

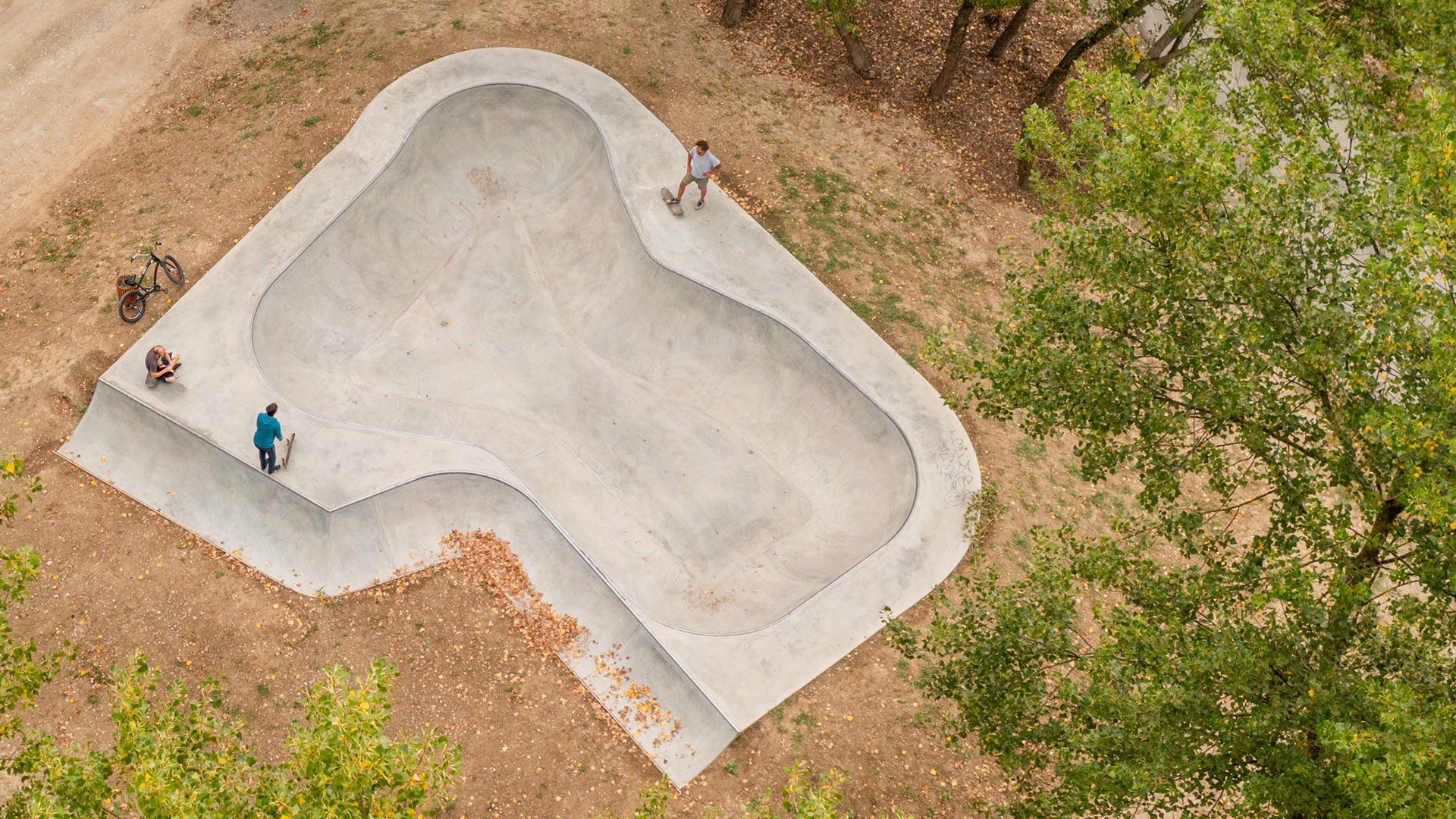

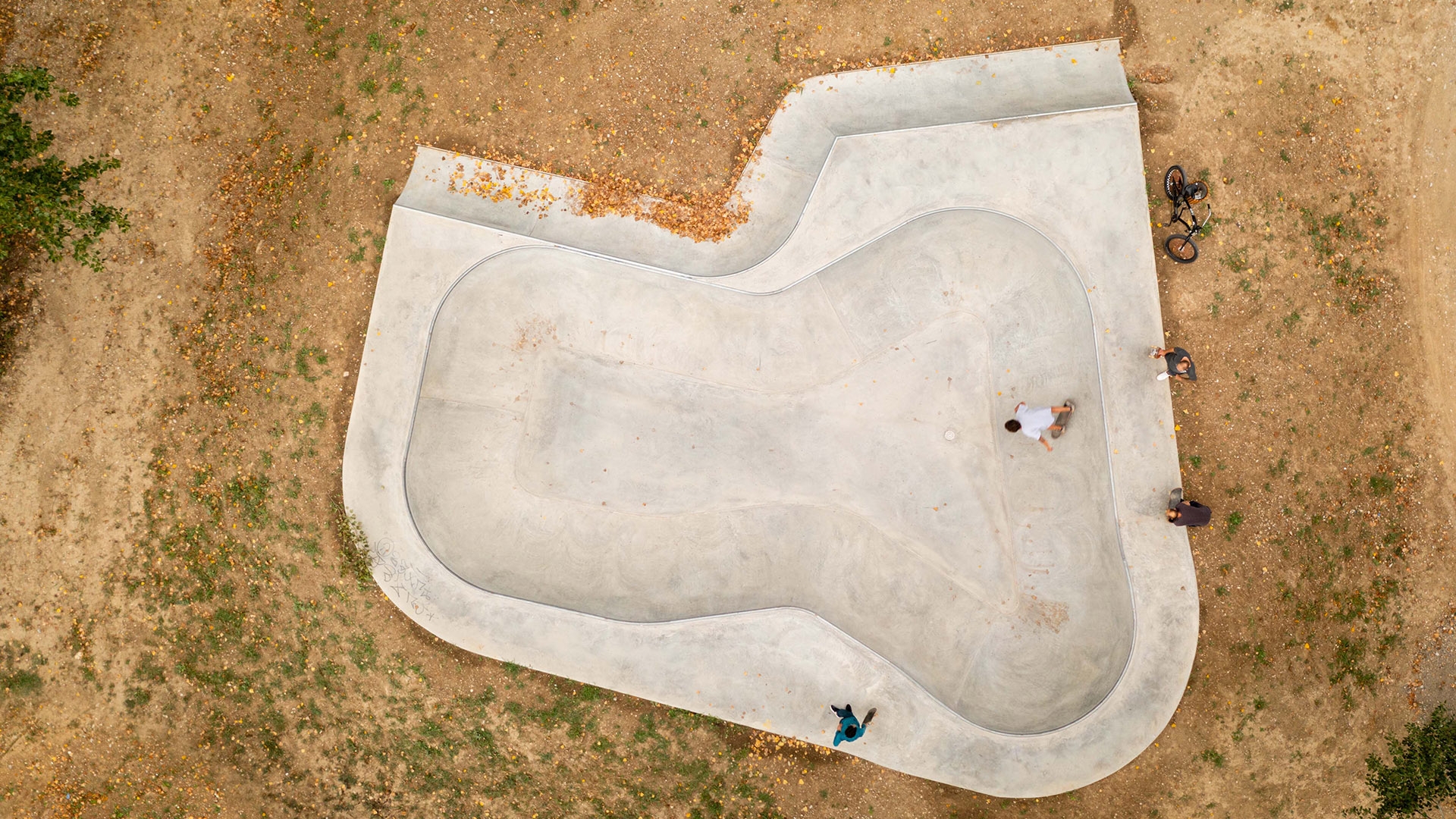

Skate park Zaprešić - bowl/pool

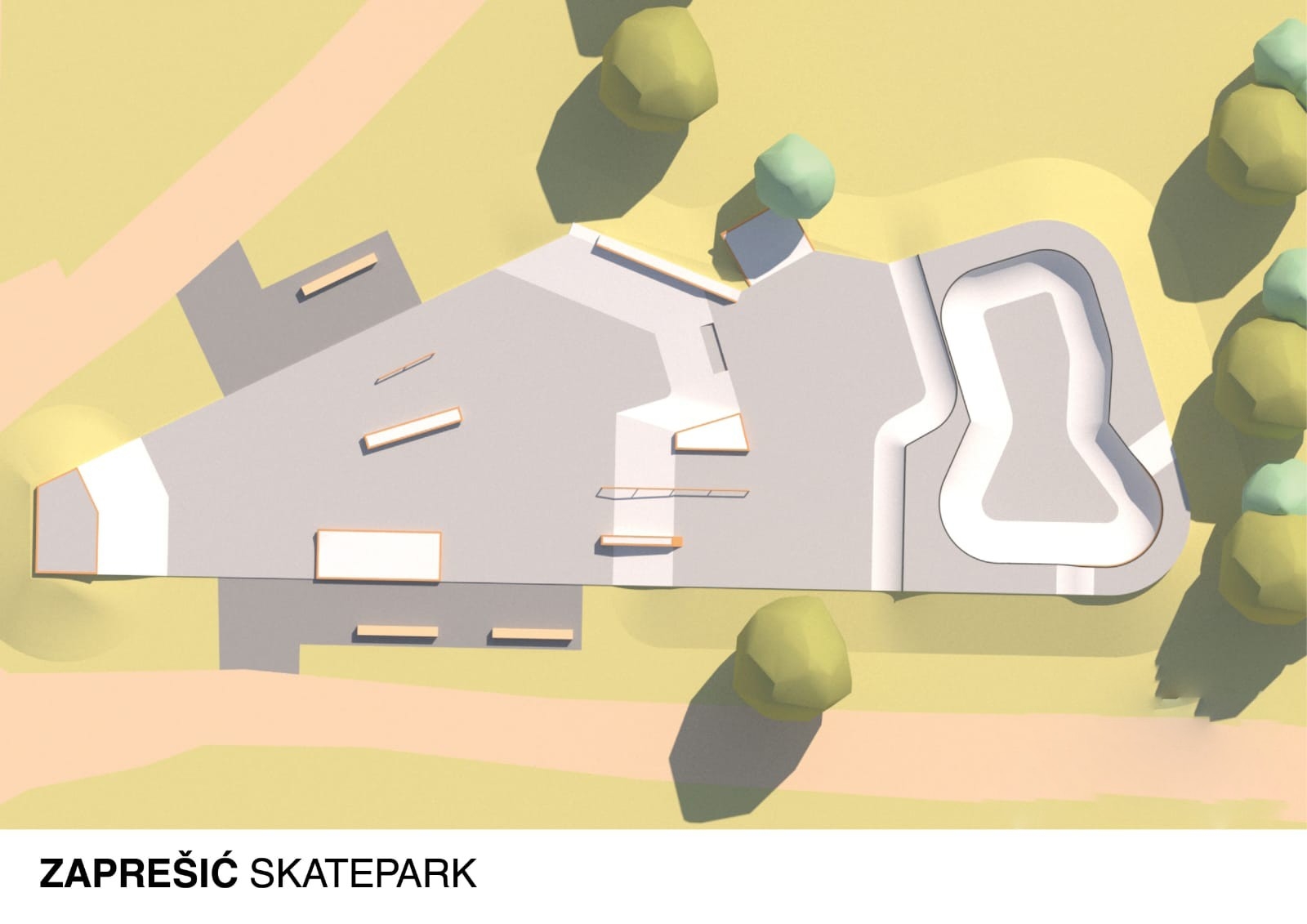

Izgradnja sportskog igrališta - skate parka, Kolodvorska ulica u Zaprešiću, na k.č.br. 1464/7 k.o. Zaprešić.
Obuhvat zahvata u prostoru je cca 1154 m2, podijeljen na dvije samostalne funkcionalne cjeline: 1. samostalna funkcionalna cjelina istočno u zahvatu, te 2. samostalna funkcionalna cjelina zapadno u zahvatu.

Sportsko igralište sa skate parkom za potrebe javne upotrebe koji se sastoji od rampi i vozne površine koja povezuje rampe. Skate park je nepravilnog oblika površine cca. 520 m2, od toga cca 156 m2 u 1. samostalnoj funkcionalnoj cjelini i cca 364 m2 u 2. samostalnoj funkcionalnoj cjelini. Potrebno je izgraditi rampe i voznu površinu koja ih povezuje. Rampe i vozna površina se izvode od betona na tamponskoj podlozi. Kolni i pješački pristup omogućen je s istočne strane od Kolodvorske ulice, te sjevernom i južnom prometnicom koje omeđuju predmetni zahvat.
Zelena površina koja se nalazi okolo samog skate parka je nivelirana tako da se uklopi okolni teren sa rampama kako ne bi bilo potrebe za postavljanjem ograda radi visinskih razlika na samim rampama.

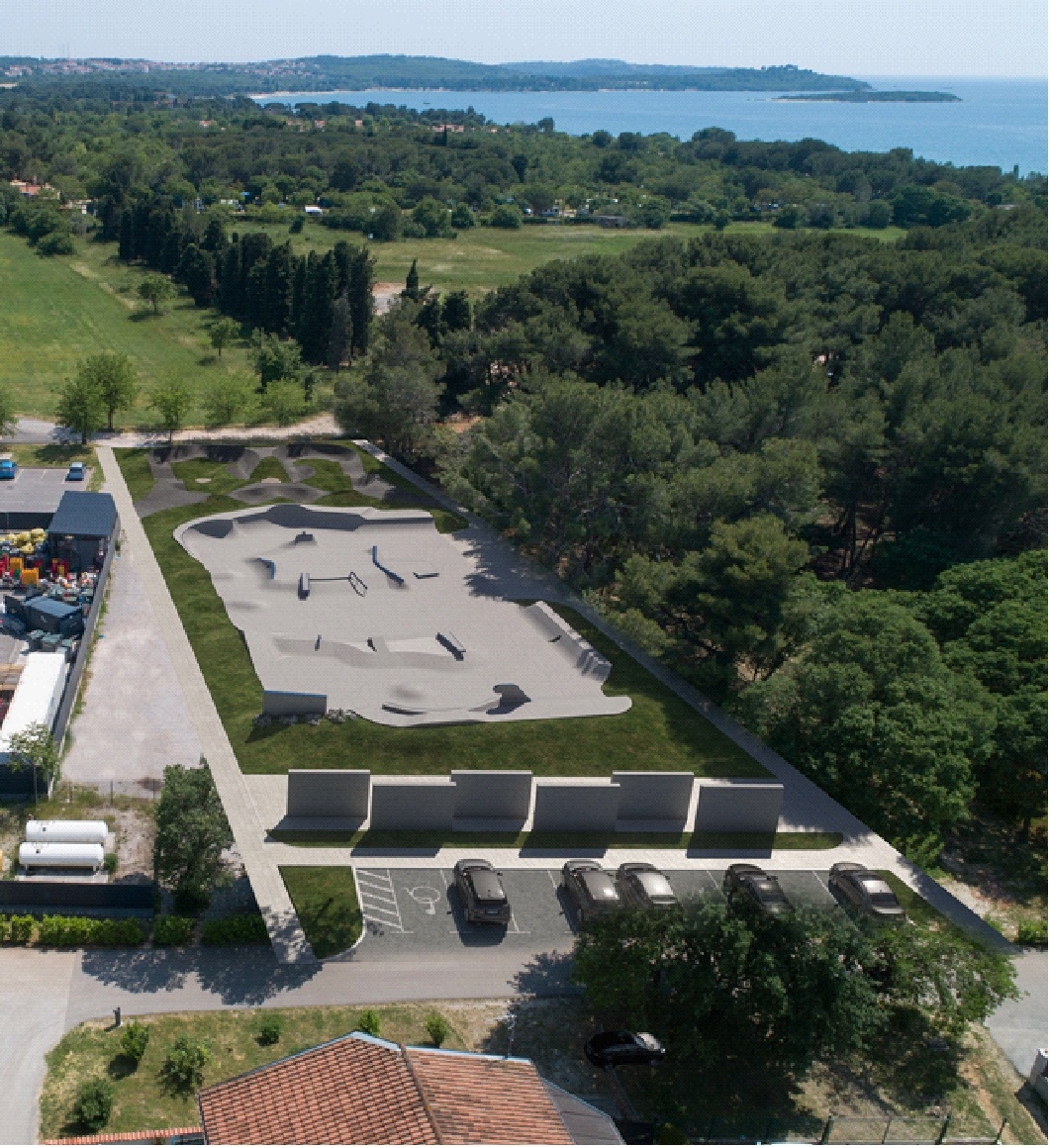

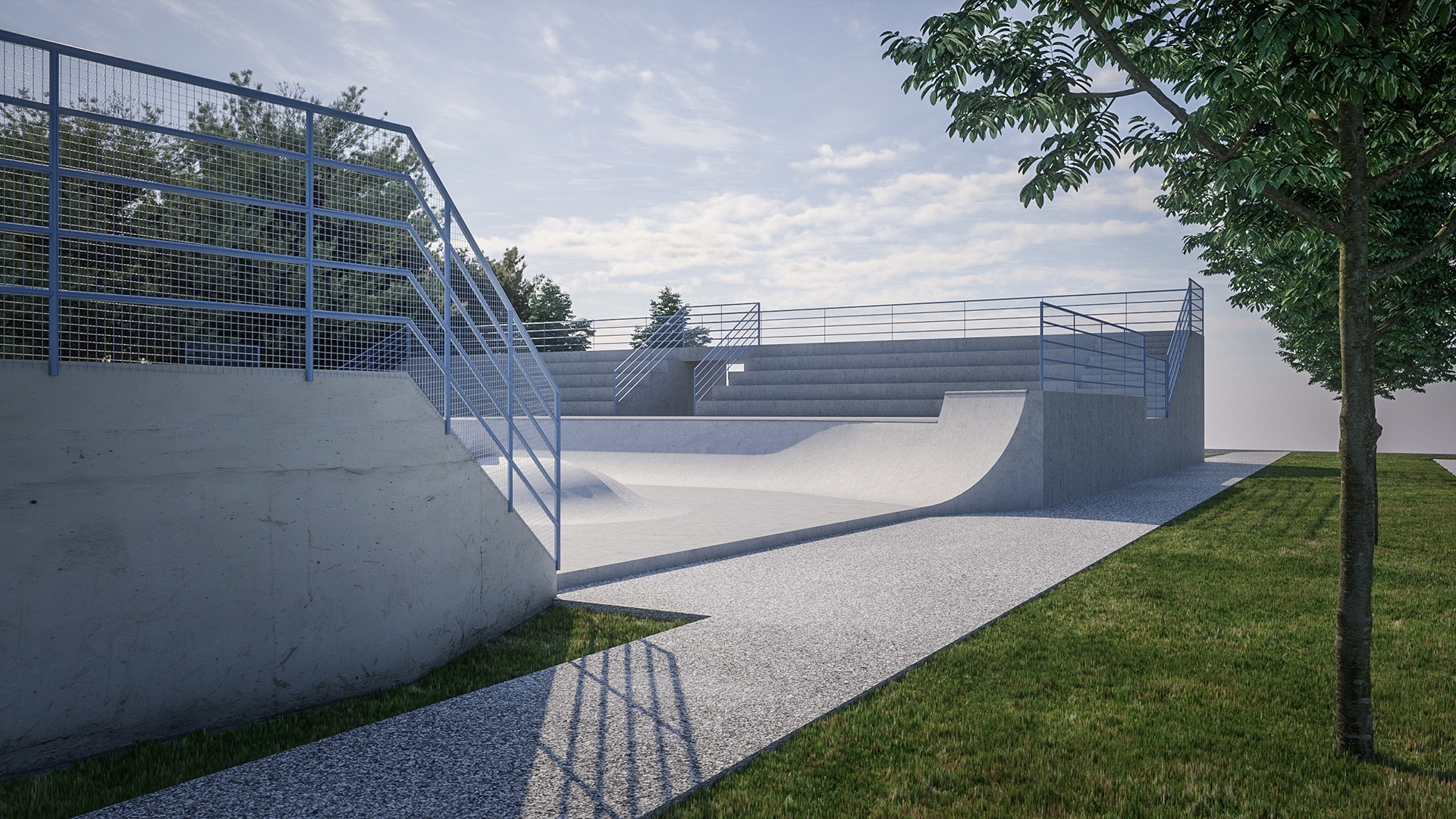

Skate park Fažana verzija 1

Izgradnja sportskog igrališta – skate parka na Puljskoj cesti, na k.č.br. 780/211 K.O. Fažana koje je predviđeno za javno korištenje s tribinama (s pomoćnim i pratećim sadržajima) i prometnim površinama (kolni prilaz, parkiralište i pješačke površine).

Sportsko igralište - skate park koji se sastoji od rampi i vozne površine koja povezuje rampe. Skate park je nepravilnog oblika površine cca 1250 m2. Potrebno je izgraditi rampe i voznu površinu koja ih povezuje. Rampe i vozna površina se izvode od betona na tamponskoj podlozi. Kolni i pješački pristup skate parku je moguć sa sjeverne strane iz Ulice braće Ilić – via Fratelli Ilić, odnosno s južne strane Puljskom cestom – Via Pola.

Gledališta - tribine – izgradnja od armiranog-betona, dimenzije 25,04 x 8,40 m, na sjevernoj strani skate parka. Ispod gledališta smješteni su pomoćni i prateći sadržaji skate parka i to:
- zahodska grupa koja se sastoji od muškog i ženskog WC-a i pristupačnog WC-a za osobe s invaliditetom i smanjenom pokretljivosti,
- pomoćnog prostora kao dvije odvojene prostorije (ostava, spremište).
Ukupna korisna površina pratećih i pomoćnih sadržaja iznosi 87,75 m2.

Parkiralište – sastoji se od površina za okomito parkiranje osobnih automobila u asfaltiranoj širini 2,50 m te dužini od 5,00 m. Predviđeno je 15 okomitih mjesta za parkiranje osobnih automobila od kojih je 1 za osobe s invaliditetom i smanjenom pokretljivošću (1,50+2,50 x 5,0m). Pristup na parkiralište omogućen je sa sjeverne strane direktno s prometnice (Ulica braće Ilić) i južne strane skate parka s novoprojektiranog kolnog prilaza koji se spaja na postojeću prometnicu (Puljska cesta).

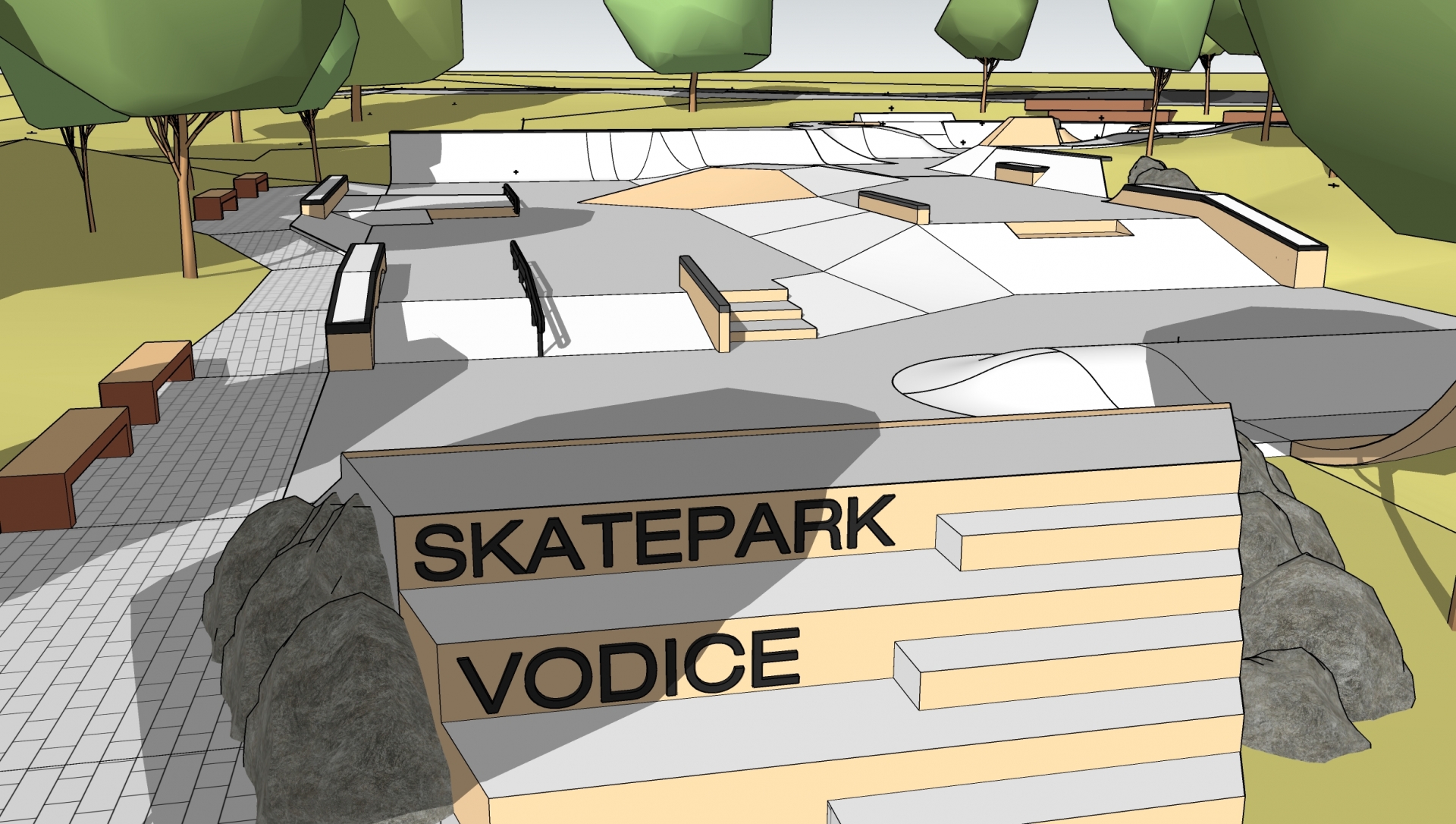

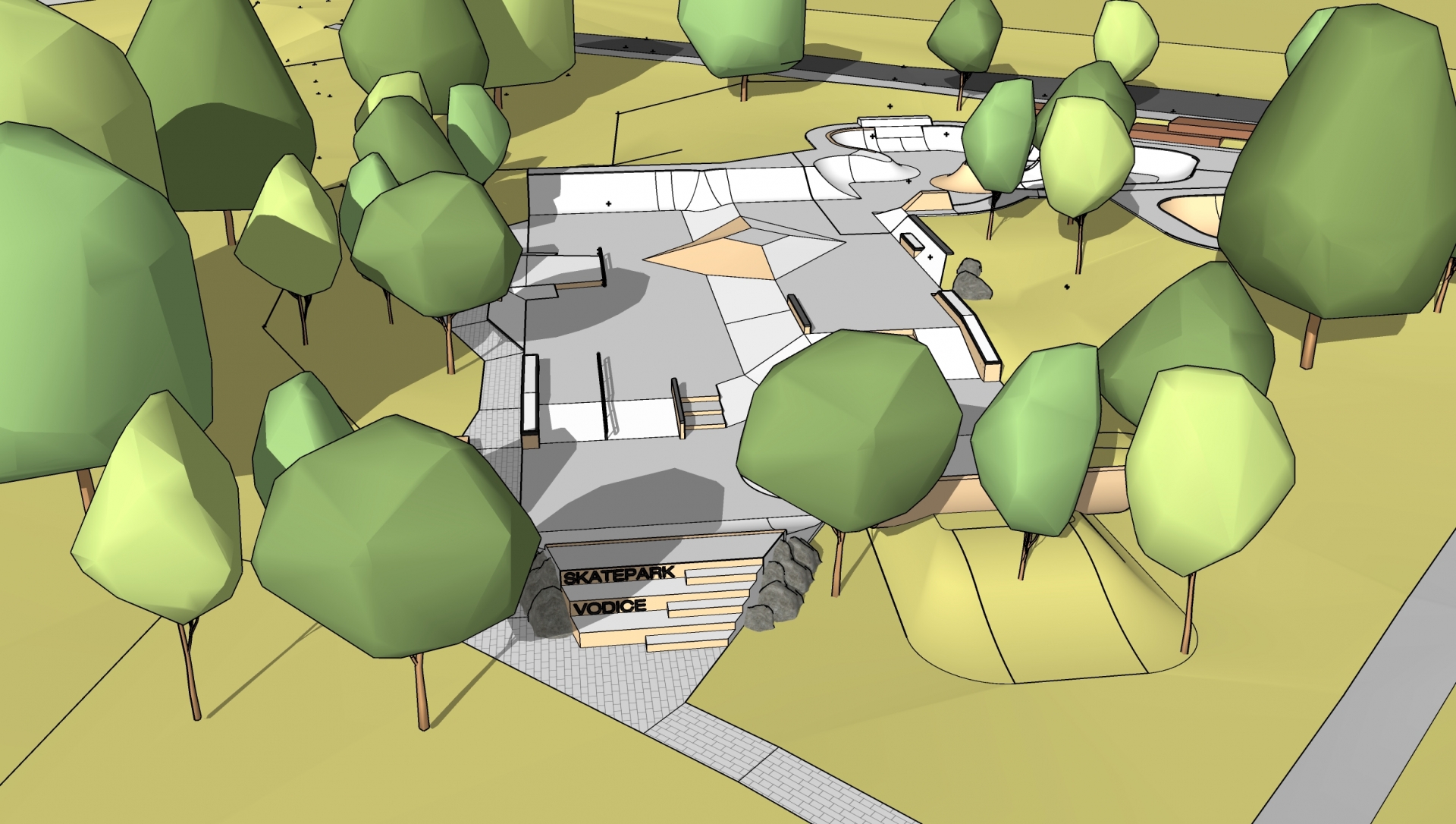

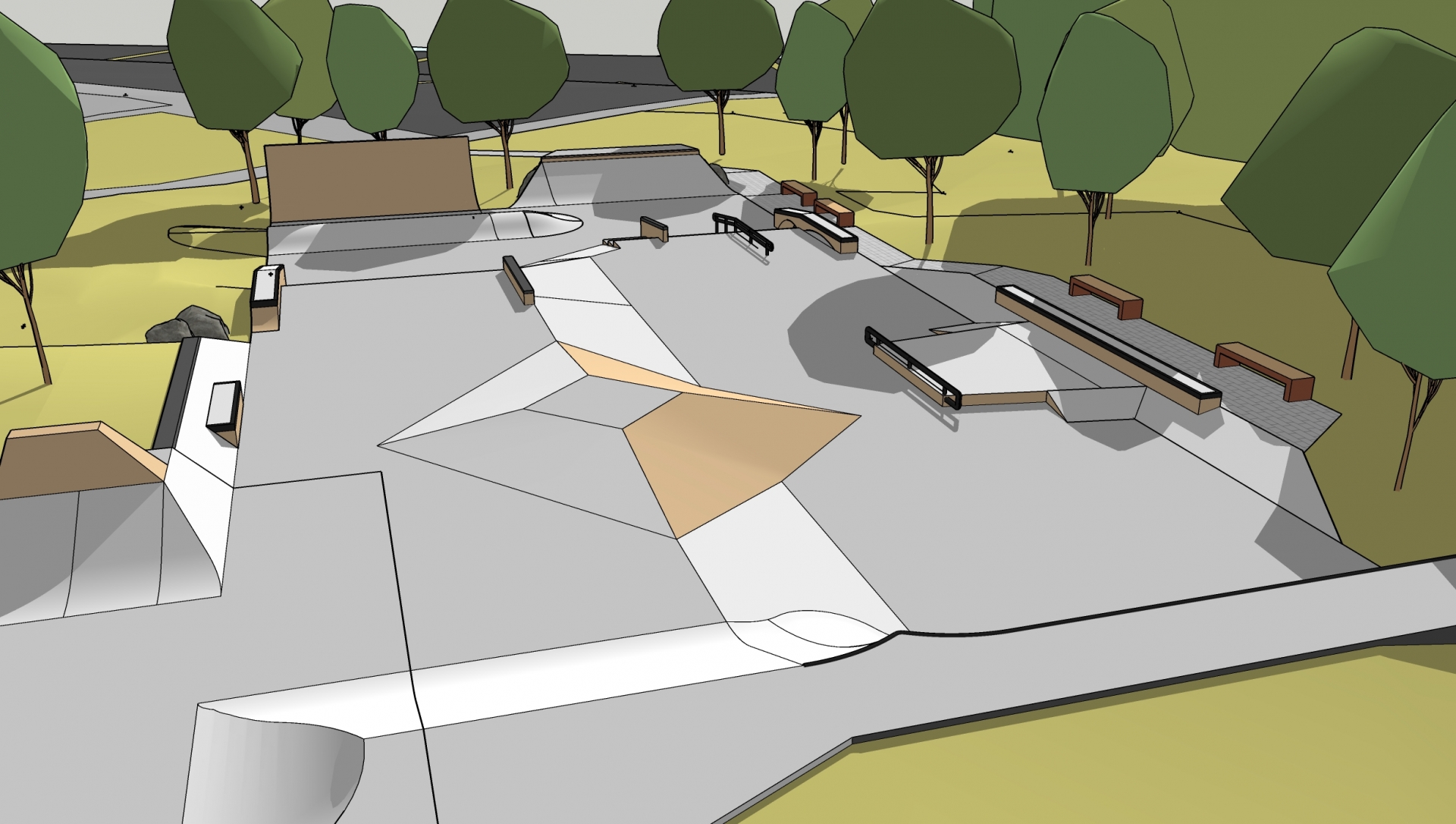

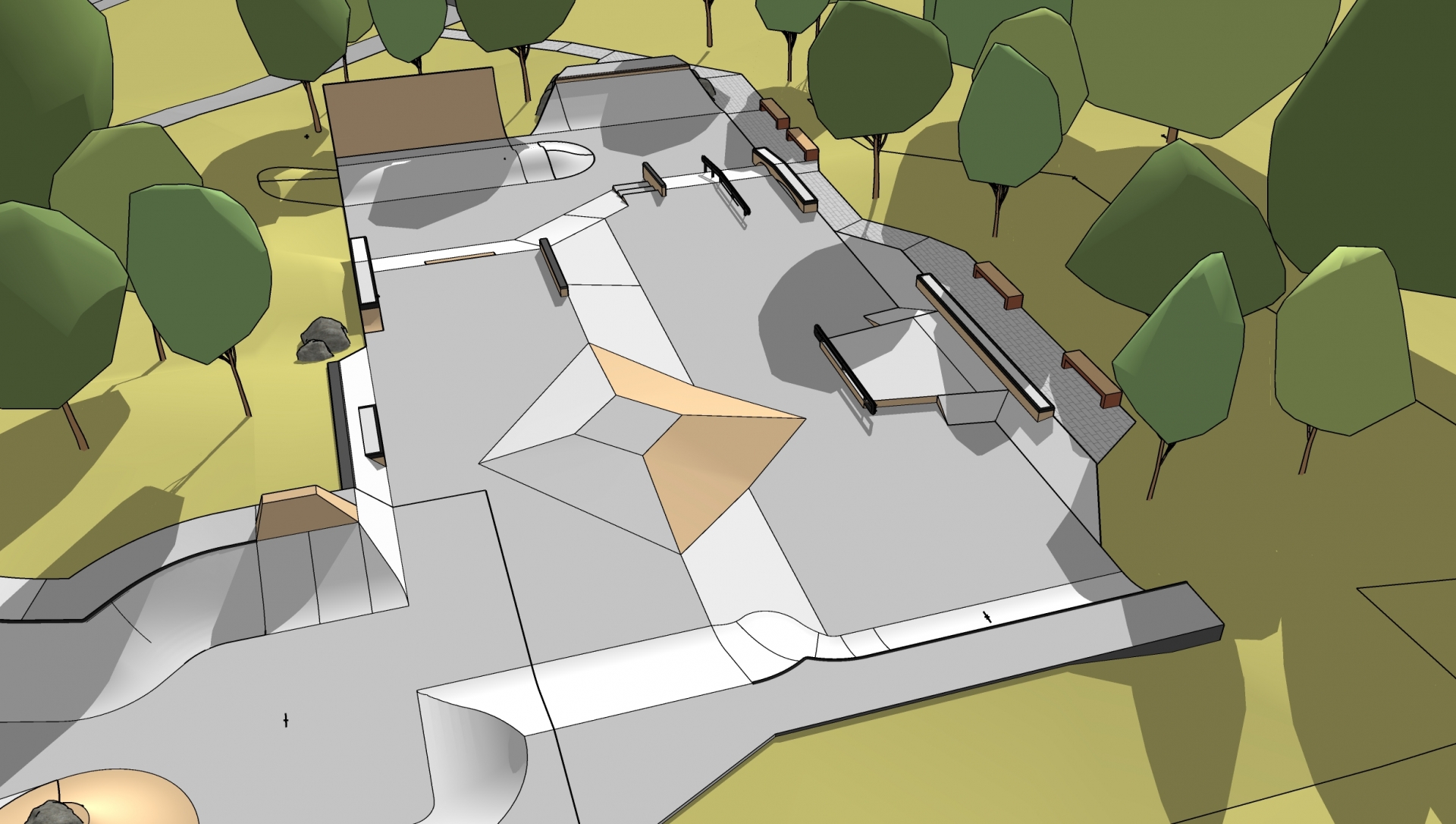

Skate park Vodice

Izgradnja sportskog igrališta – skate parka koje je predviđeno za javno korištenje za sportsko rekreacijske namjene.

Zahvat u prostoru je IZGRADNJA SPORTSKOG IGRALIŠTA - SKATE PARKA u Vodicama, na k.č.br. 6400/27 k.o. Vodice.

Sportsko igralište skate park se izvodi u dvije samostalne funkcionalne cjeline kako je prikazano u grafičkom dijelu kako bi se moglo ishoditi uporabna dozvola za svaku pojedinu funkcionalnu cjelinu.

Obuhvat zahvata u prostoru za samostalnu funkcionalnu cjelinu 1 je 987 m2, a za samostalnu funkcionalnu cjelinu 2 je 999 m2.


Zahvat u prostoru se sastoji od sportskog igrališta sa skate parkom za potrebne javne upotrebe – izgradnja, koji se sastoji od rampi i vozne površine koja povezuje rampe. Skate park u prvoj samostalnoj funkcionalnoj cjelini je nepravilnog oblika površine 498 m2 i skate park u drugoj samostalnoj funkcionalnoj cjelini je nepravilnog oblika površine 429 m2. Potrebno je izgraditi rampe i voznu površinu koja ih povezuje. Rampe i vozna površina se izvode od betona na tamponskoj podlozi.
Prije početka radova potrebno je skinuti humus na cijelom zahvatu u debljini 20 cm. Nakon uklanjanja potrebno je izvršiti dodatni iskop za posteljicu sa valjanjem i niveliranjem iste.
Ukoliko temeljno tlo nije dovoljne zbijenosti (20 MN/m2) potrebno je postaviti geotekstil tip 300g/m2.
Na uređenu posteljicu ugrađuje se 25 cm tamponskog sloja. Nakon ugrađenog tamponskog sloja izvode se rampe od betona C35/45, 0/8 mm, u debljini min. 20 cm, armirane min. armaturom RA 6 i 8 mm i armaturnim mrežama Q188, te vozne površine od betona C30/37, 0/16 mm, u debljini 15 cm, armiranog min. armaturom RA 6 i 8 mm i armaturnim mrežama Q188.

Pješačka staza oko skate parka, a unutar obuhvata zahvata – izgradnja. Pješačka staza se izvodi kako bi povezala novo projektirane rampe i vozne površine sa budućim i izvedenim stazama van obuhvata zahvata, odnosno kako bi bio omogućen pristup korisnicima parka. Slojevi pješačke staze su betonski opločnjaci debljine 6cm na tamponskom sloju od tucanika 4/8 debljine 5 cm i dodatnog tampona 0/31,5 debljine 25cm na uređenoj posteljici. Uz rubove prema zelenoj površini postavlja se betonski rubnjak 8/20cm.

Zelena površina koja se nalazi unutar zahvata nivelirana je tako da se uklopi sa okolnim terenom (pješačkim stazama, okolnom zelenom površinom). Nakon završetka radova potrebno je urediti zelenu površinu.

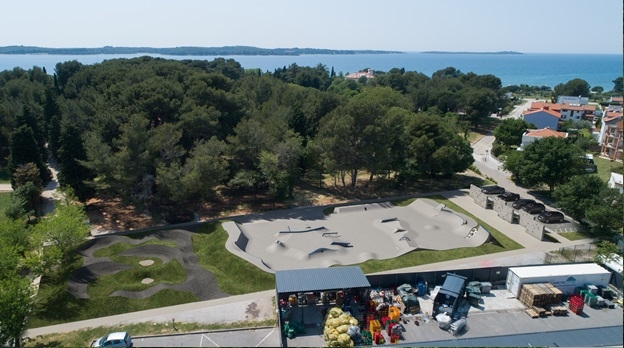

Skate park Fažana verzija 2

Izgradnja sportskog igrališta – skate parka i pump track, na k.č.br. 780/211 k.o. Fažana s dodatnim sadržajima (parkiralištem za osobne automobile, a.b. vertiklani zidovi za zaštitu od buke koji se dijelom koriste kao penjačka stijena i pješačke pristupne površine, te uređenje zelenih površina).

Pristup samom skate parku previđen je s istočne i zapadne strane preko novoprojektiranih pješačkih staza koje povezuju sjevernu i južnu prometnicu.

Skate park - na središnjem dijelu predmetne građevne čestice potrebno je izgraditi betonski skate park koji se izvodi direktno na gradilištu na u površini od 803 m2 koji se sastoji od vozne površine 390 m2 koja povezuje devet rampi raspoređenih uz rub i unutar same vozne površine.
Devet rampi su: china wall, quarterpipe section, vert quarterpipe, small speedbump, hip curb cut section, wave speed bump, speed bump, street curb cut with vulcano i big quarter pipe hip section.
Rampe će omogućavati korištenje raznim dobnim skupinama i vještinama vožnje skatea obzirom da rampe su izvedne od najniže s visinom od 35cm u odnosu na voznu površinu do maksimalne rampe visine 220 cm od same vozne površine.

Pump track - na južnom dijelu gradi se kružni poligon pump track dužine 77m u voznoj površini od 162 m2 . Širina vozne površine je 2,00m od kamenog sloja opranog i osušenog kamena.

Parkiralište - na sjevernom dijelu predmetne građevne čestice predviđena je izgradnja devet okomitih parkirališnih mjesta za osobne automobile od kojih je jedno predviđeno za osobe s invaliditetom i smanjenom pokretljivošću. Parkiralište se gradi za potrebe korisnika samih sportskih igrališta. Kako bi se omogućilo okomito parkiranje potrebno je na dijelu proširiti postojeći kolnik na širinu od 5,50m. Završna obrada proširenja i parkirališnih mjesta je asfalt.
Na sjevernom dijelu kako bi se smanjila buka od korisnika sportskih igrališta između skate parka i parkirališta predviđena je izgradnja armiranobetonskih vertikalnih zidova u šest segmenata svaki po 4m dužine. Svi zidovi su visine 2,5 m. Na 3 zida južno postaviti će se penjački hvatači kako bi različite dobne skupine mogle vježbati vertikalno penjanje. Ispod vertikalnih zidova u zoni pada postaviti će se sintetička antistress podloga od gumenog granulata(EPDM) povezana poluretanskim ljepilom za sprječavanje od ozljeđivanja od padova u zaštitnoj zoni.
Na istočnom i zapadnom dijelu kao poveznica svih elemenata unutar predmetne građevne čestice potrebno je izgraditi pješačke staze širine 1,50m sa završnom obradom od asfalta.

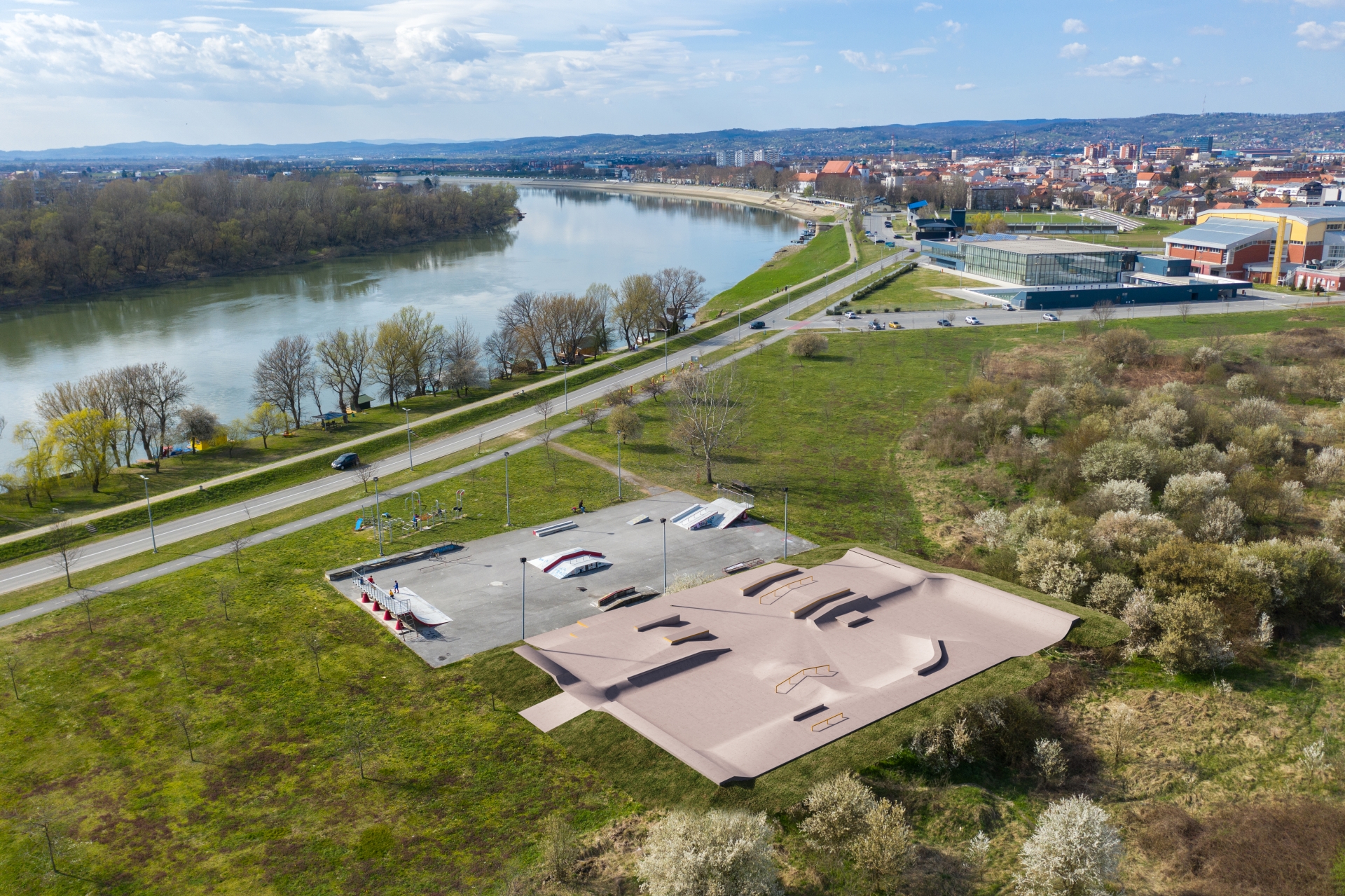

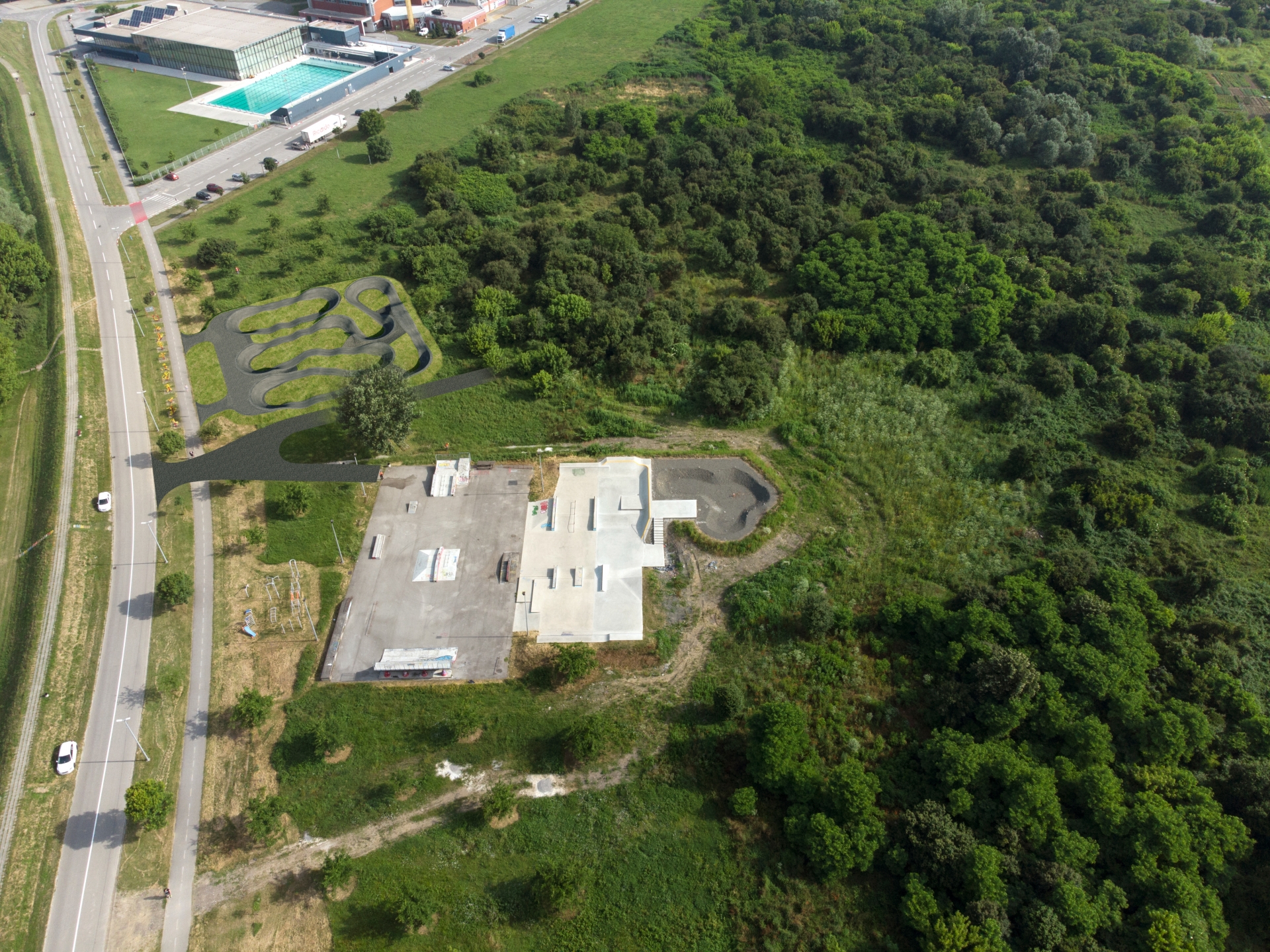

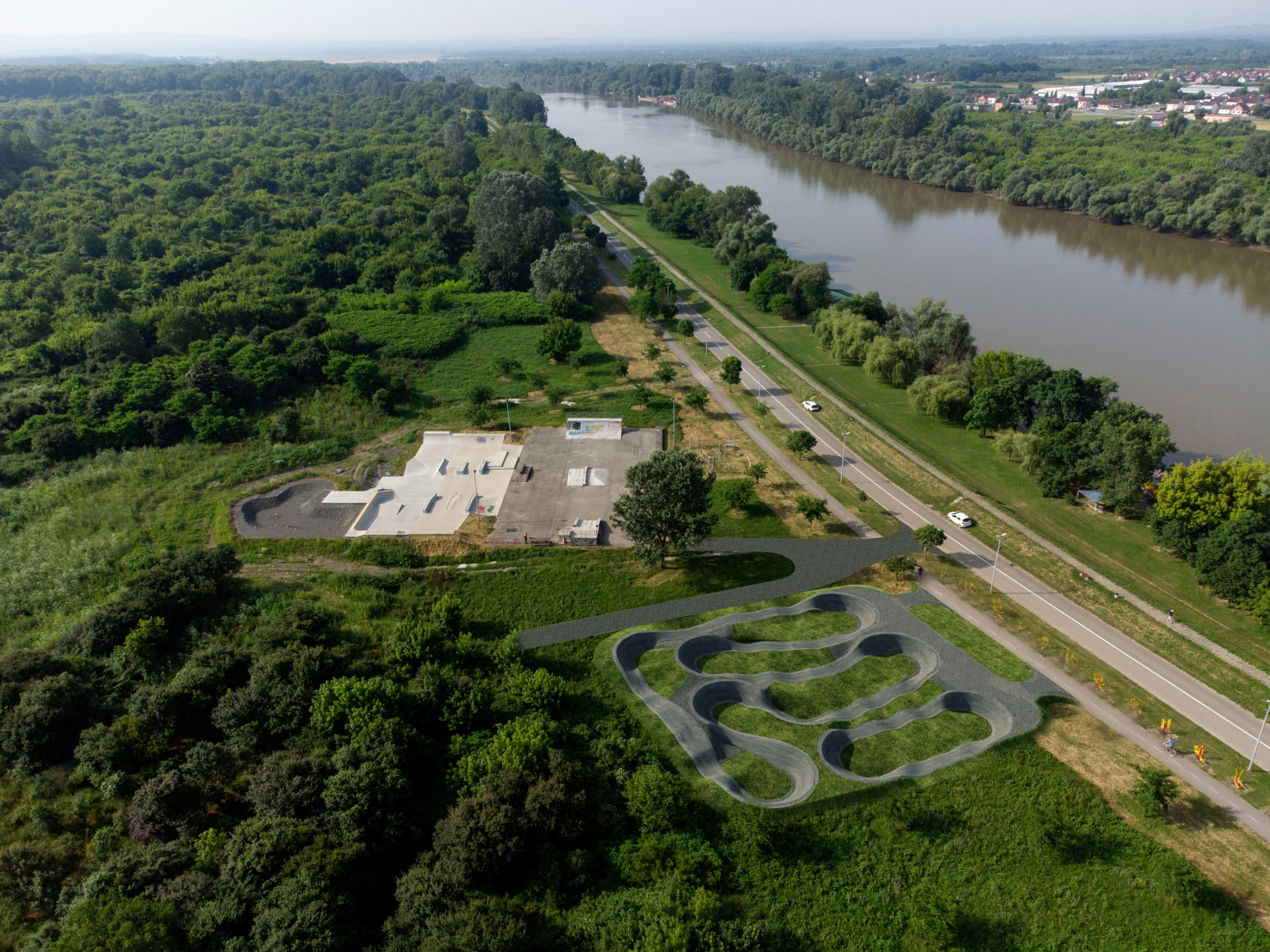

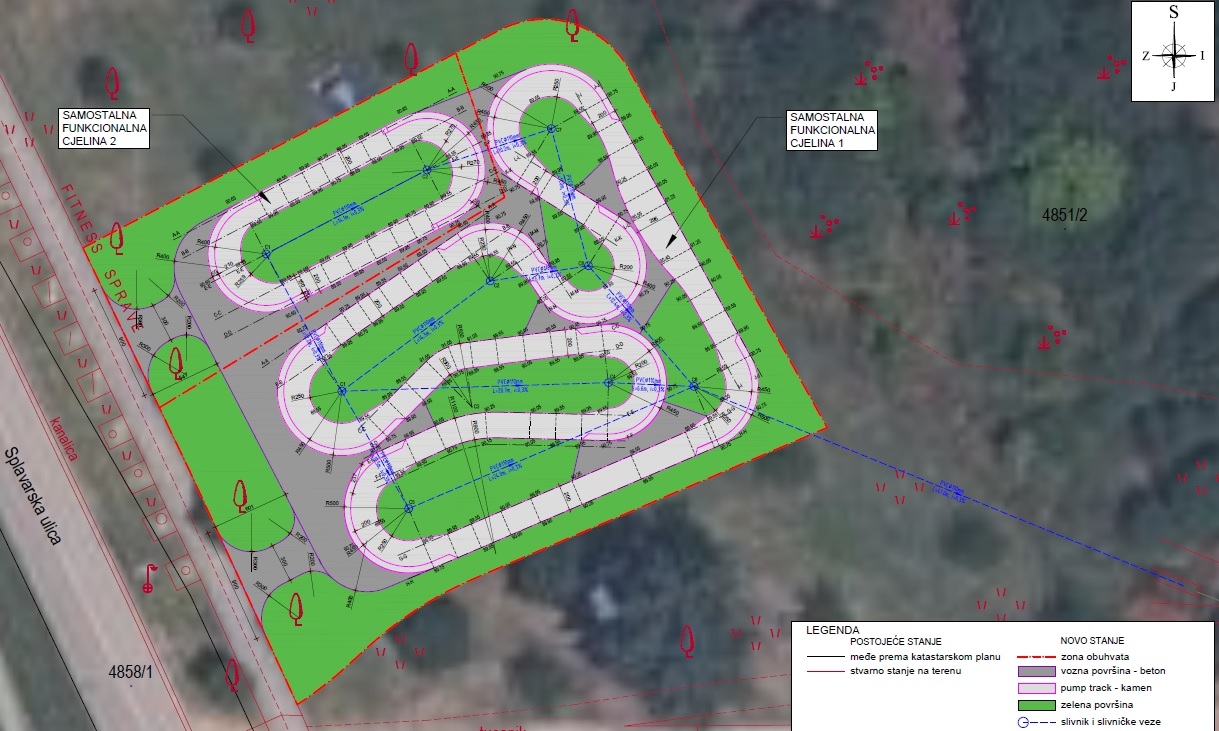

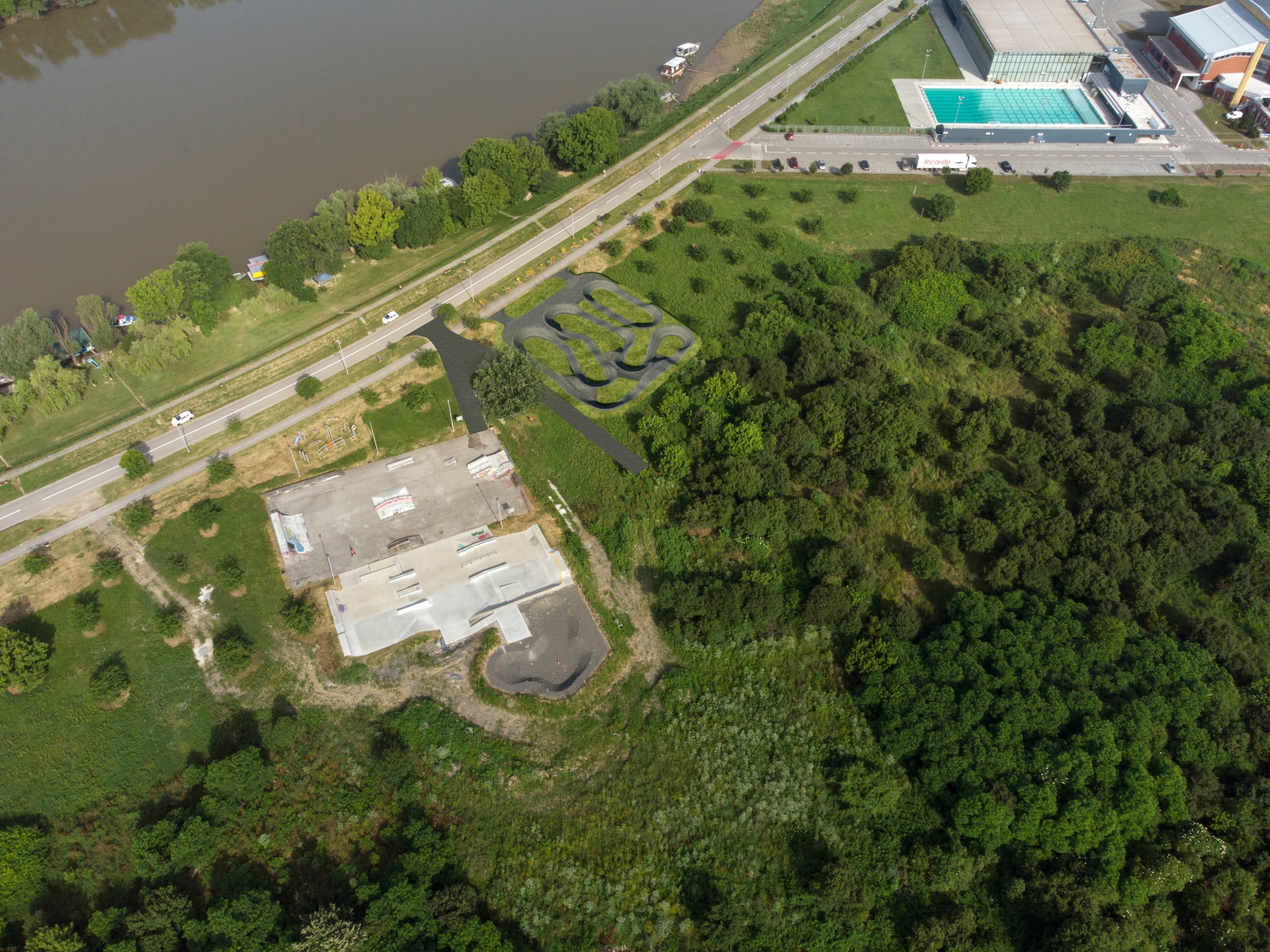

PUMP TRACK SLAVONSKI BROD

Predmet Glavnog projekta je Izgradnja sportskog igrališta – pump track i biciklistički poligon u Splavarskoj ulici, Slavonski Brod, na k.č.br. 4851/2 k.o. Slavonski Brod.

Zahvat u prostoru je Izgradnja sportskog igrališta – pump track i biciklistički poligon, na k.č.br. 4851/2 k.o. Slavonski Brod u Splavarskoj ulici u Slavonskom Brodu.
Na predmetnoj građevnoj čestici nalazi se izgrađeni skate park uz kojeg se sa sjeverozapadne strane uz pješačku stazu u Splavarskoj ulici gradi pump track i biciklistički poligon.
Sportsko igralište pump track i biciklistički poligon se izvodi u dvije samostalne funkcionalne cjeline kako je prikazano u grafičkom dijelu kako bi se moglo ishoditi uporabna dozvola za svaku pojedinu funkcionalnu cijelinu.
Obuhvat zahvata u prostoru za samostalnu funkcionalnu cjelinu 1. pump track je cca 1285 m2, a za samostalnu funkcionalnu cjelinu 2. biciklistički poligon je cca 405 m2.
Sjeverozapadno od izvedenog skate parka predviđen je kružni pump track dužine 187 m. Širina vozne površine je 2,00m sa završnom obradom od kamenog sloja, poliuretanskim vezivom debljine 3,5cm.
Sjeverno od pump tracka uz skate park predviđen je kružni biciklistički poligon dužine 50m za djecu manjeg uzrasta i početnike. Širina vozne površine je 2,00m sa završnom obradom od kamenog sloja, SBR granula povezanog poliuretanskim vezivom debljine 4cm.
Niveleta, uzdužni i poprečni nagibi novoprojektiranih površina prilagođeni su izvedenim građevinama(pješačka staza sa zapadne strane) uz koju se grade i okolnom terenu, a sve kako bi se potrebni radovi na iskopima i nasipima sveli na minimum.
Oborinska odvodnja je pri malim oborinama riješena procjeđivanjem kroz podlogu u donje slojeve obzirom da su vodopropusne obloge, te drenažnim cijevima i odvodnim cijevima preko revizijskih okana(slivnici – betonske cijevi FI400 napunjeni kamenom frakcijom 8/63mm) te sa ispustom na zelenu površinu) unutar predmetne čestice.

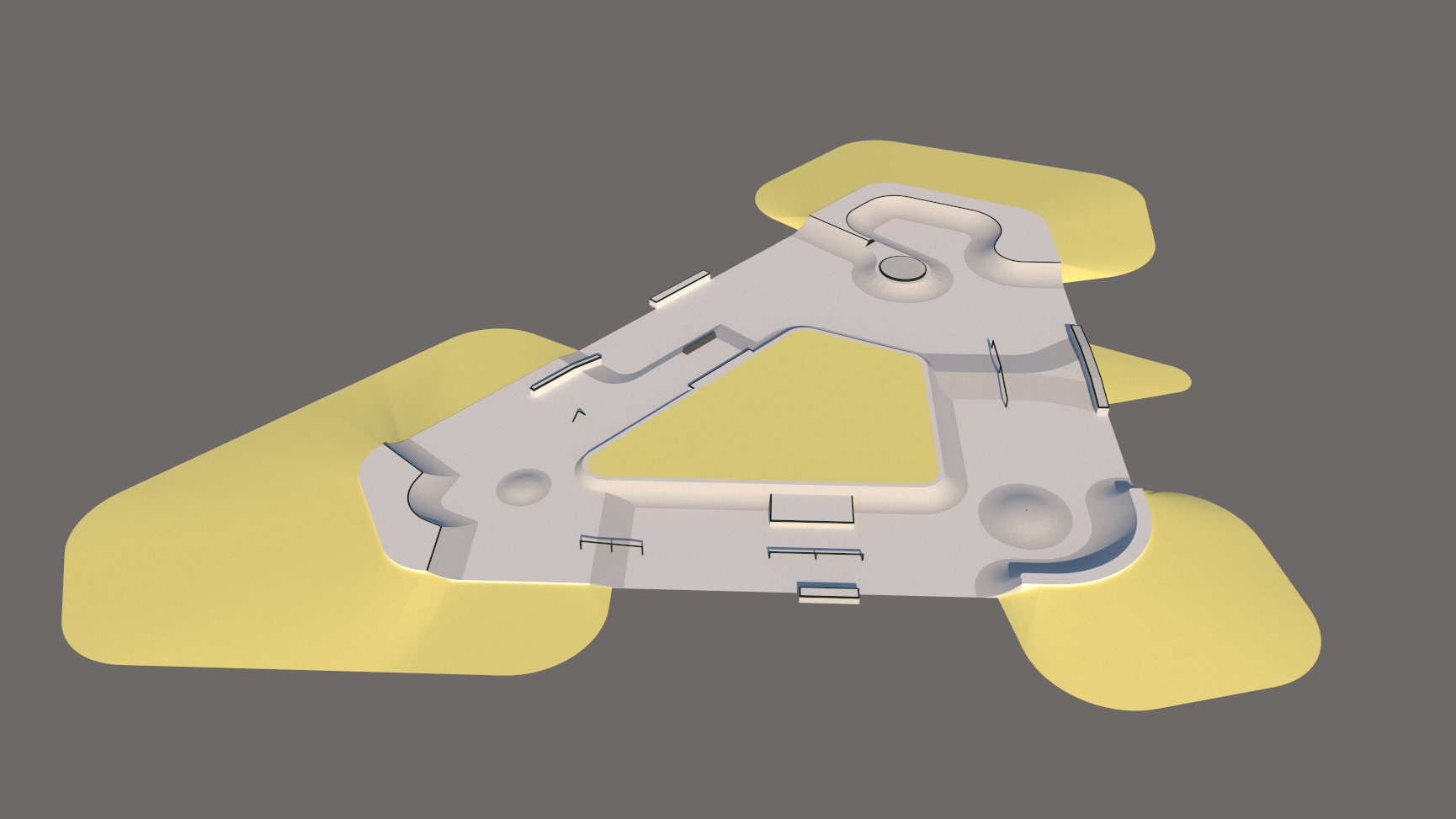

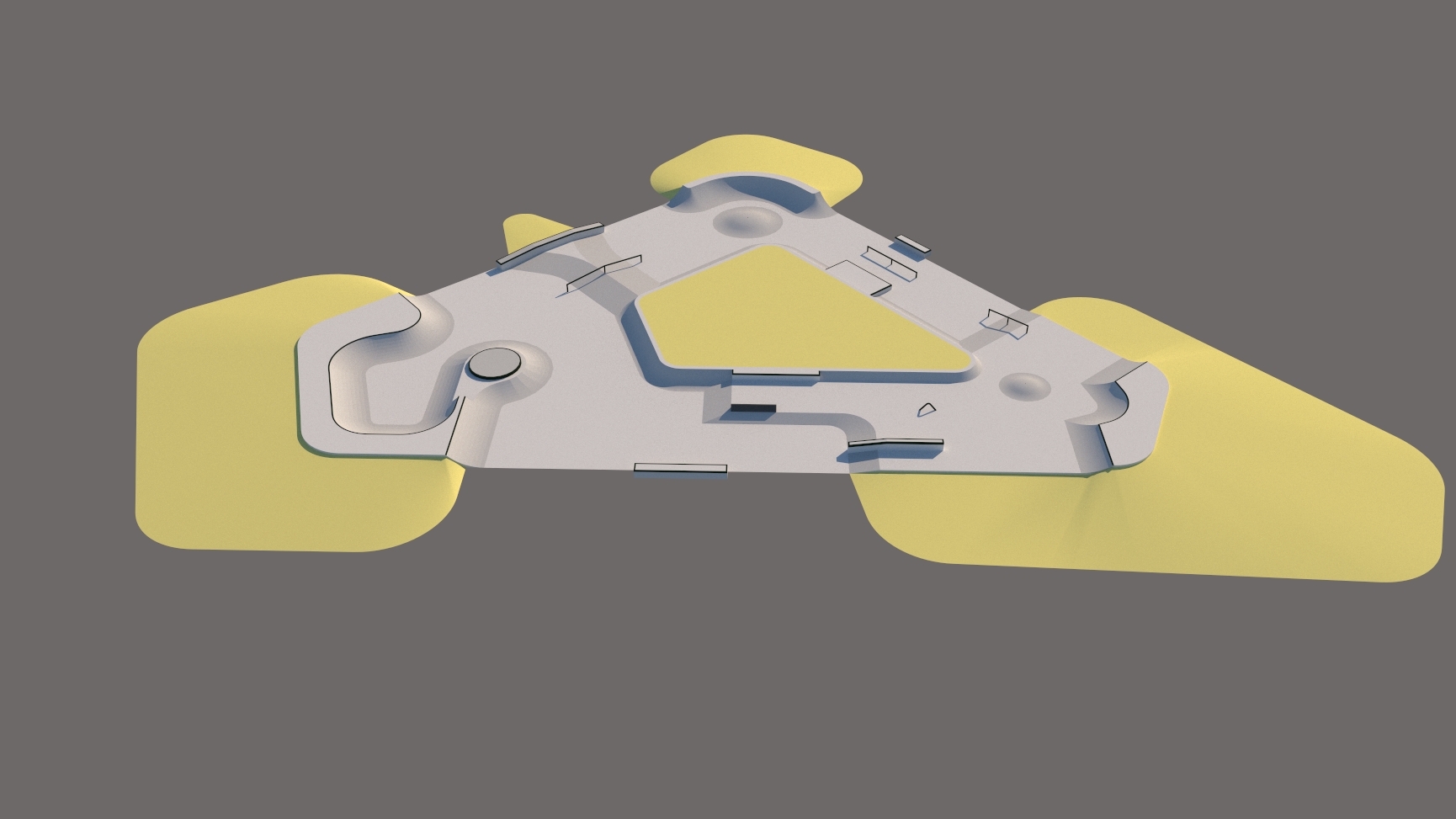

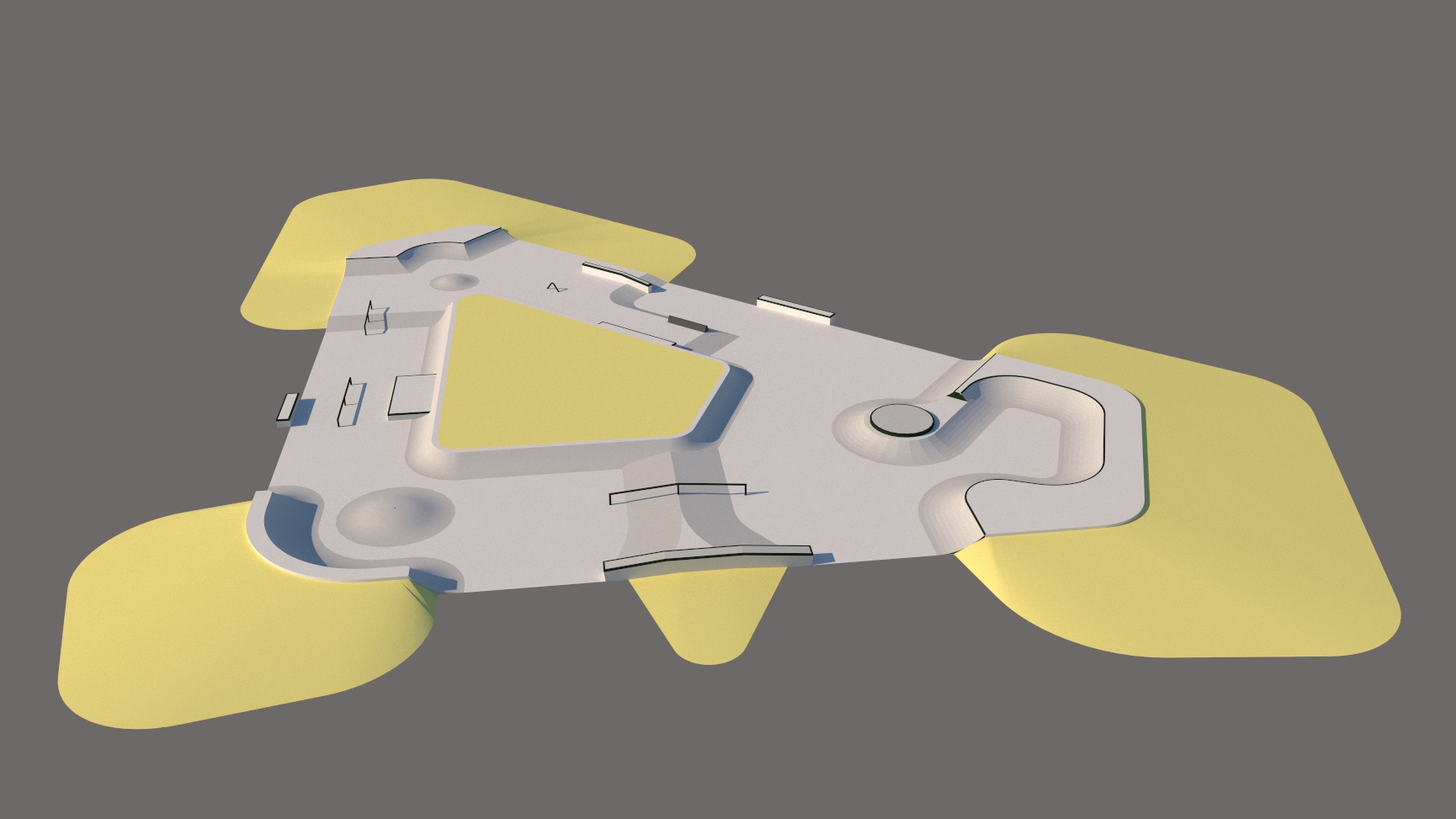

SKATE PARK KOPRIVNICA

Predmet Glavnog projekta je IZGRADNJA SPORTSKOG IGRALIŠTA – SKATE PARKA u ulici Miroslava Krleže 81, Koprivnica. Zahvat je na k.č.br. 6618/1 k.o. Koprivnica, a sve sukladno zahtjevu Investitora i projektnom zadatku.

Predmet Glavnog projekta je IZGRADNJA SPORTSKOG IGRALIŠTA – SKATE PARKA u ulici Miroslava Krleže 81, Koprivnica. Zahvat je na k.č.br. 6618/1 k.o. Koprivnica, a sve sukladno zahtjevu Investitora i projektnom zadatku.

Skate park se gradi u tri samostalne funkcionalne cjeline su definirane ovim projektom u grafičkom dijelu.

Zahvat u prostoru se sastoji od:
- skate parka koji se sastoji od rampi i vozne površine koja povezuje rampe. Skate park je nepravilnog oblika 36,23 x 29,04 x 28,61 m.
Potrebno je izgraditi vozni dio i 15 rampi (Tranzicijski uski zavoj, mali akcelerator, trokutasti rail, ulična sekcija, veliki zidić, kineski zidić, bazen sa vulkanom piramida sa zidićem i rukohvatom, veliki akcelerator, tranzicijski široki zavoj, kineski zid sa zidićem, podni rail, mali zidićm nizbrdica sa rukohvatom, mali kineski zid) i voznu površinu koja ih povezuje. Rampe i vozna površina se izvode od armiranog betona na tamponskoj podlozi.

Odvodnja sa Skate parka je na okolnu zelenu površinu unutar predmetne građevne čestice.

Način izvođenja i kontrola istih prema OTU i HRN EN 14974:2011 – „Facilities for users of roller sports equipment – Safety requirements and test methods“.

SKATE PARK KRIŽEVCI

Predmet Glavnog projekta je IZGRADNJA SPORTSKOG IGRALIŠTA – SKATE PARKA u Križevcima, na k.č.br. 1554/9 k.o. Križevci

Zahvat u prostoru se sastoji od:
- skate parka koji se sastoji od rampi i vozne površine koja povezuje rampe. Skate park je nepravilnog oblika cca 18,27 x 34,25 m. Skate park se sastoji od 3 samostalne funkcionalne cjeline:
1. samostalna funkcionalna cjelina je u vidu izvedene rampe
2. samostalna funkcionalna cjelina je dio vozne površine uz izvedenu rampu i dvije rampe
3. samostalna funckionalna cjelina je dodatnog dijela vozne površine i tri rampe
Prikaz samostalnih funkcionalnih cijelina vidljiv je u grafičkom prilogu Situacija – funkcionalne cjeline.
Skate park se sastoji od postojeće velike rampe na istočnom dijelu, dok je predmet Glavnog projekta izvedba „Speedbump“ i „Flat rail“ rampe te vozne površine skate parka označene kao 2. funkcionalna cjelina te vozne površine i četiri rampe 3. funkcionalna cjeline.

Skate rampe 2. samostalne cjeline su:
1.„Speedbump“
Visina: 50cm
Materijal: armirani beton
2.„Flat rail“
Dužina: 305cm
Visina :45cm
Materijal:, galvanizirana metalna cijev fi 60 mm, debljine stijenke 2mm

Skate rampe 3. samostalne cjeline su:
1.„Zakrivljena rampa sa ekstenzijom i zavojem“
Rampa se sastoji od 3 rampe promjenjivih visina, širina i radijusa.
2.„Zakrivljena rampa sa ekstenzijom“
Rampa se sastoji od 3 rampe promjenjivih visina, širina i radijusa.
3.„Ulična piramida“
Visina: 65cm
4. „Vulkan“
Visina: 50cm
Širina: 415cm
Dužina: 440cm
Materijal: armirani beton

Nakon ugrađenog tamponskog sloja izvodi se rampa od betona C35/45 0/8mm u debljini min 15 cm armiranog minimalno armaturom RA 6 i 8 mm i armaturnim mrežama Q188, te vozne površine od betona C30/37 0/16mm u debljini 15cm armiranog minimalno armaturom RA 6 i 8 mm i armaturnim mrežama Q188.

Zelena površina koja se nalazi okolo samog skate parka i nivelirana je tako da se uklopi okolni teren sa rampama kako ne bi bilo potrebe za postavljanje ograda radi visinskih razlika na samim rampama. Nakon završetka radova potrebno je urediti zelenu površinu.

Niveleta Skate parka prilagođena je postojećem terenu.

Odvodnja sa Skate parka je na okolnu zelenu površinu unutar predmetne građevne čestice.

Način izvođenja i kontrola istih prema OTU i HRN EN 14974:2011 – „Facilities for users of roller sports equipment – Safety requirements and test methods“.

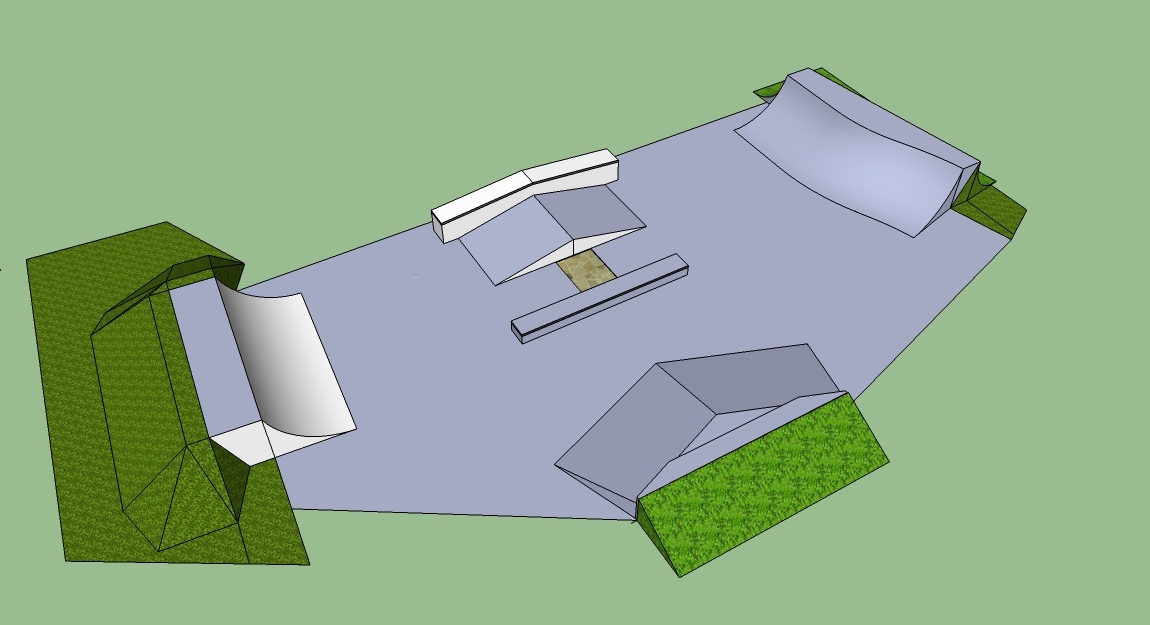

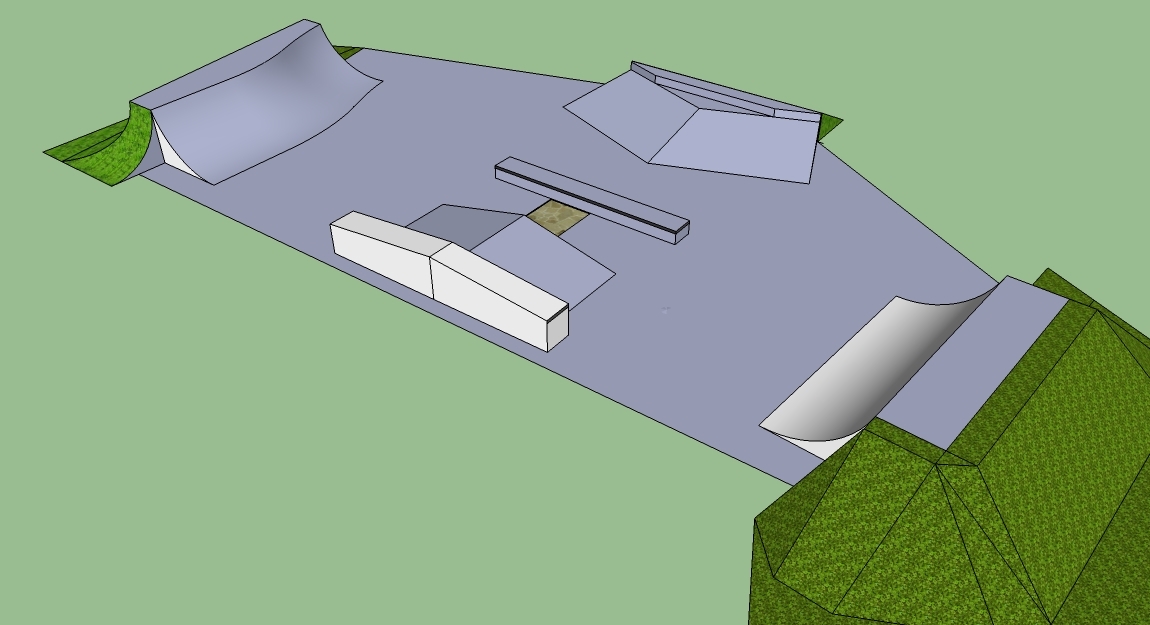

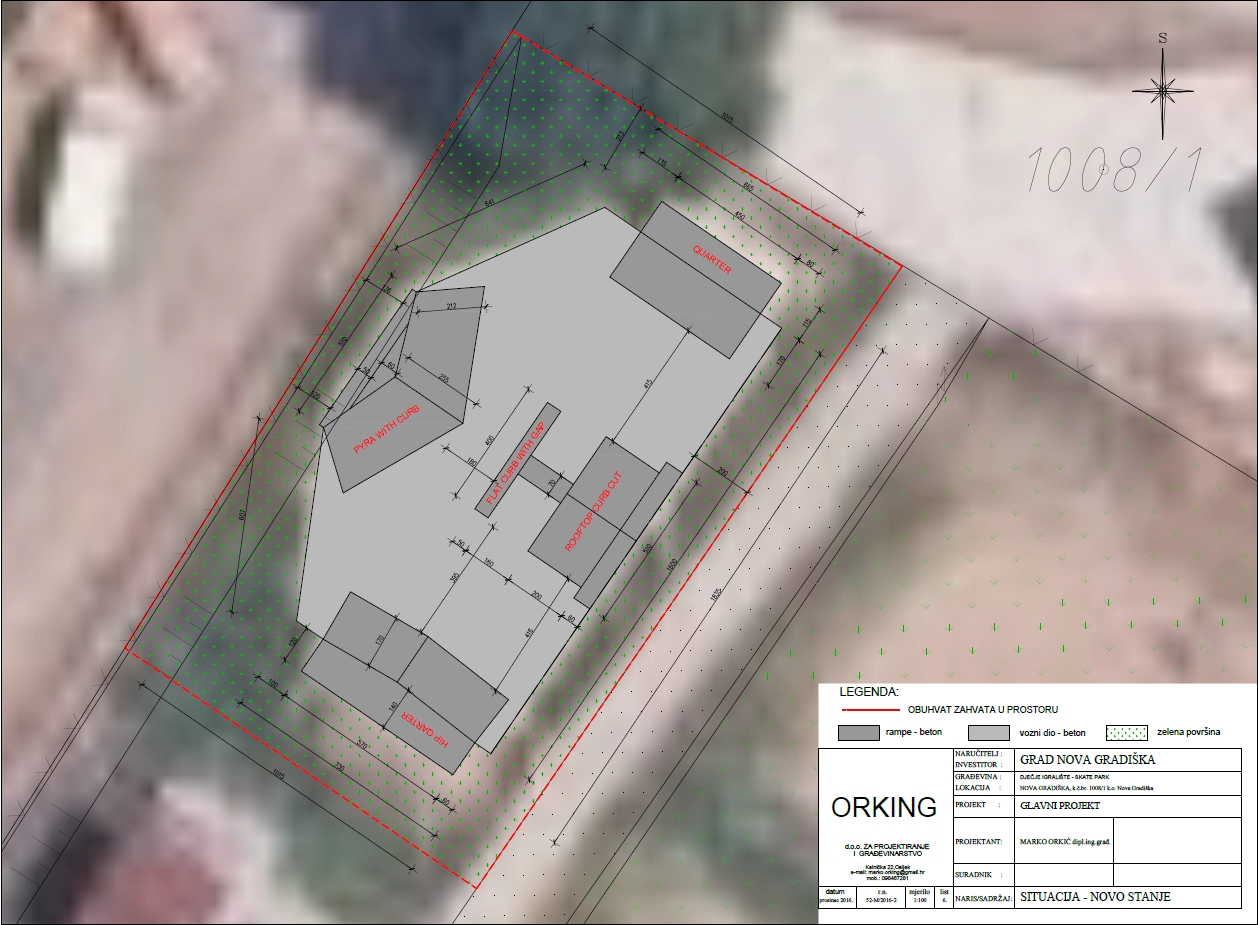

SKATE PARK NOVA GRADIŠKA

Predmet Glavnog projekta je IZGRADNJA DJEČJEG IGRALIŠTA – SKATE PARKA u Novoj Gradišci, na k.č.br. 1008/1 k.o. Nova Gradiška

Zahvat u prostoru se sastoji od:
- skate parka koji se sastoji od rampi i vozne površine koja povezuje rampe. Skate park je nepravilnog oblika cca 18,35 x 10,15 m. Potrebno je izgraditi 5 rampi i voznu površinu koja ih povezuje. Rampe i vozna površina se izvode od betona na tamponskoj podlozi. Sakte park je udaljen cca 5 m od same šetnice i cca 28 m od ruba pokosa potoka Šumetlica.
Skate rampe su:
1.„Rooftop curb cut“
Dužina: 510cm
Širina: 260cm
Visina :90cm
Materijal: armirani beton , galvanizirani metalni profil 8x3cm

2.„Flat curb with gap“
Dužina 400cm
Širina 50cm
Visina 30cm
Armirani Beton , galvanizirani metalni profili 8x3cm

3.„Pyra with curb“
Dužina: 785cm –donja zona
Širina: 365cm
Visina: 70cm
Materijal: Armirani beton i galvanizirani metalni profil 8x3cm

4.„Qarter“
Dužina: 285cm
Širina : 450cm
Visina: 120cm
Radijus: 180cm
Materijal: Armirani beton , galvanizirana metalna cijev fi 6,3cm

5.„Hip Qarter“
Dužina: 290cm
Širina: 600cm –donja zona
Visina: 125cm
Radijus:180cm
Materijal: Armirani beton , galvanizirana metalna cijev fi 6,3cm

Nakon ugrađenog tamponskog sloja izvodi se rampe od betona C35/45 0/8mm u debljini min 15 cm armiranog minimalno armaturom RA 6 i 8 mm i armaturnim mrežama Q188, te vozne površine od betona C30/37 0/16mm u debljini 15cm armiranog minimalno armaturom RA 6 i 8 mm i armaturnim mrežama Q188.

Zelena površina koja se nalazi okolo samog skate parka i nivelirana je tako da se uklopi okolni teren sa rampama kako ne bi bilo potrebe za postavljanje ograda radi visinskih razlika na samim rampama. Nakon završetka radova potrebno je urediti zelenu površinu.

Niveleta Skate parka prilagođena je postojećem terenu i šetnici uz Potok Šumetlica

Odvodnja sa Skate parka je na okolnu zelenu površinu unutar predmetne građevne čestice.

Način izvođenja i kontrola istih prema OTU i HRN EN 14974:2011 – „Facilities for users of roller sports equipment – Safety requirements and test methods“.

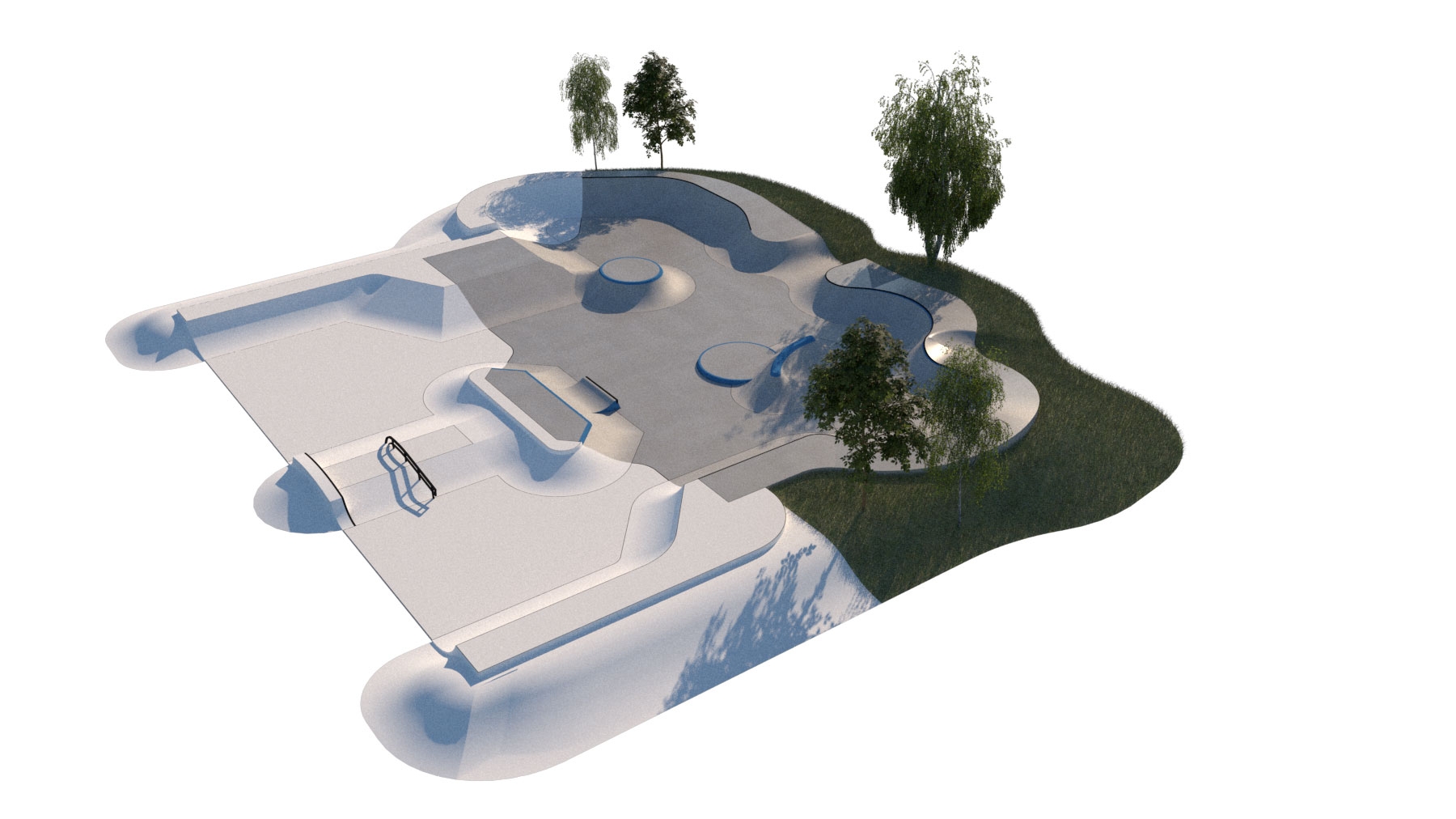

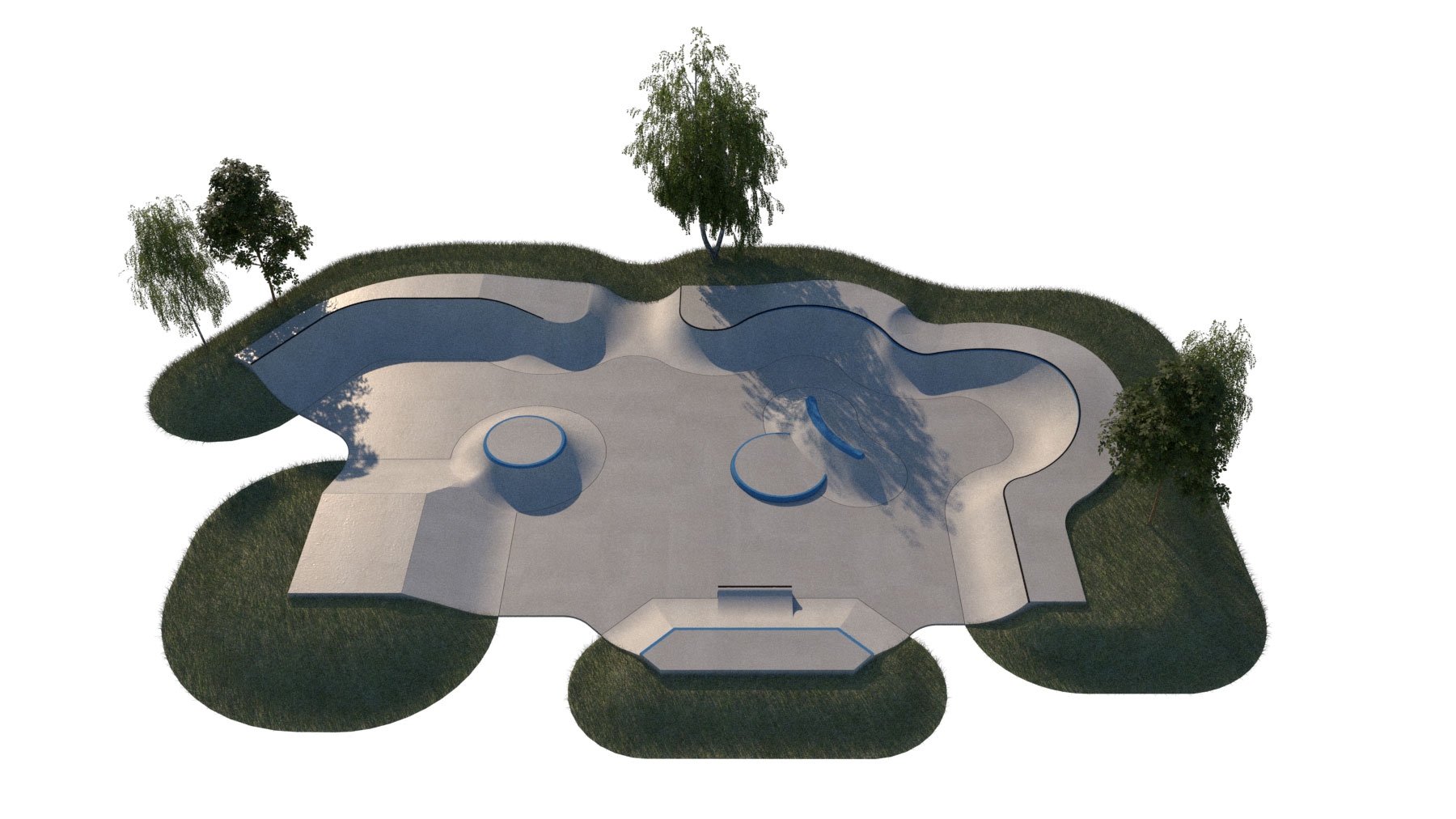

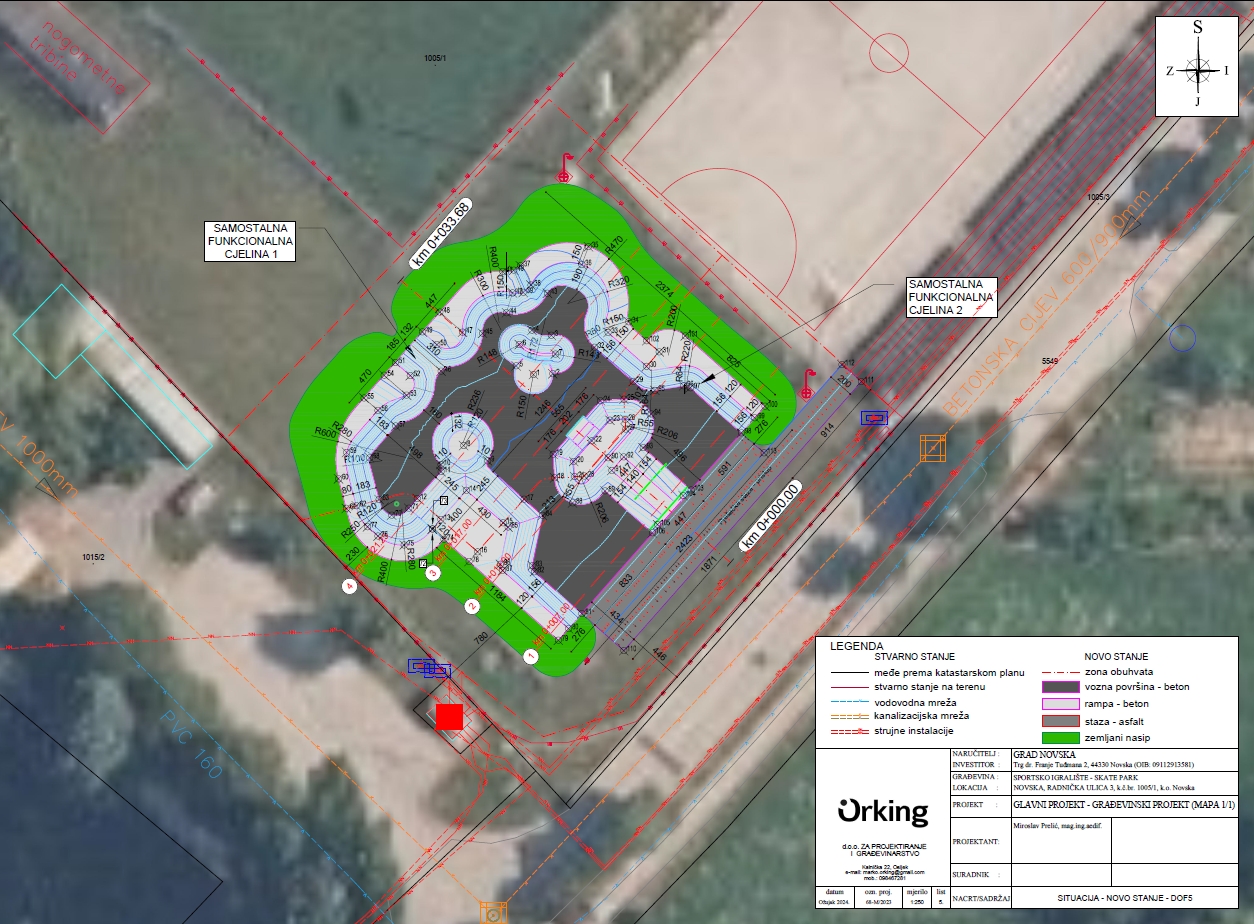

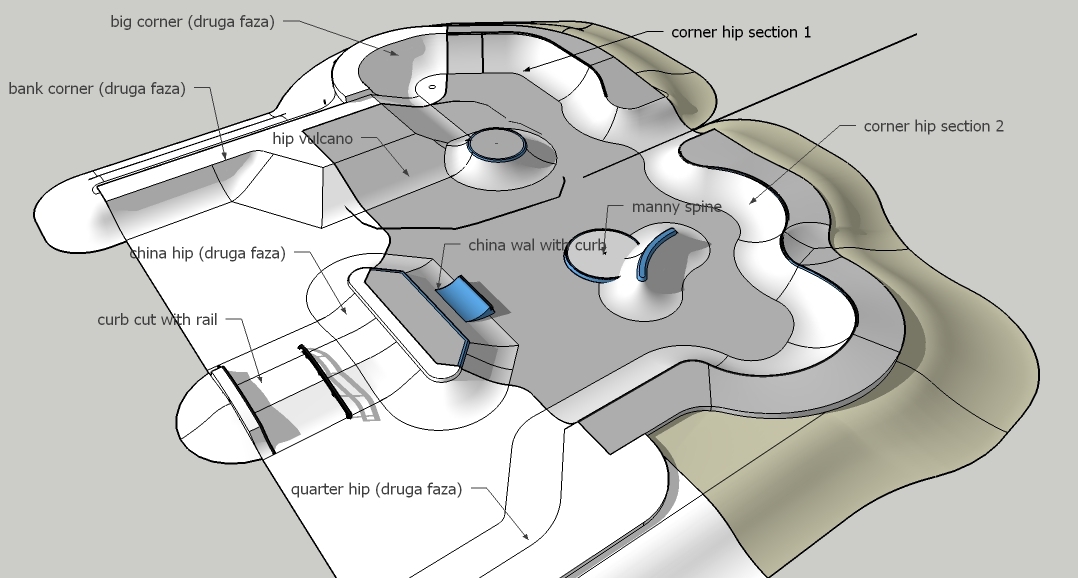

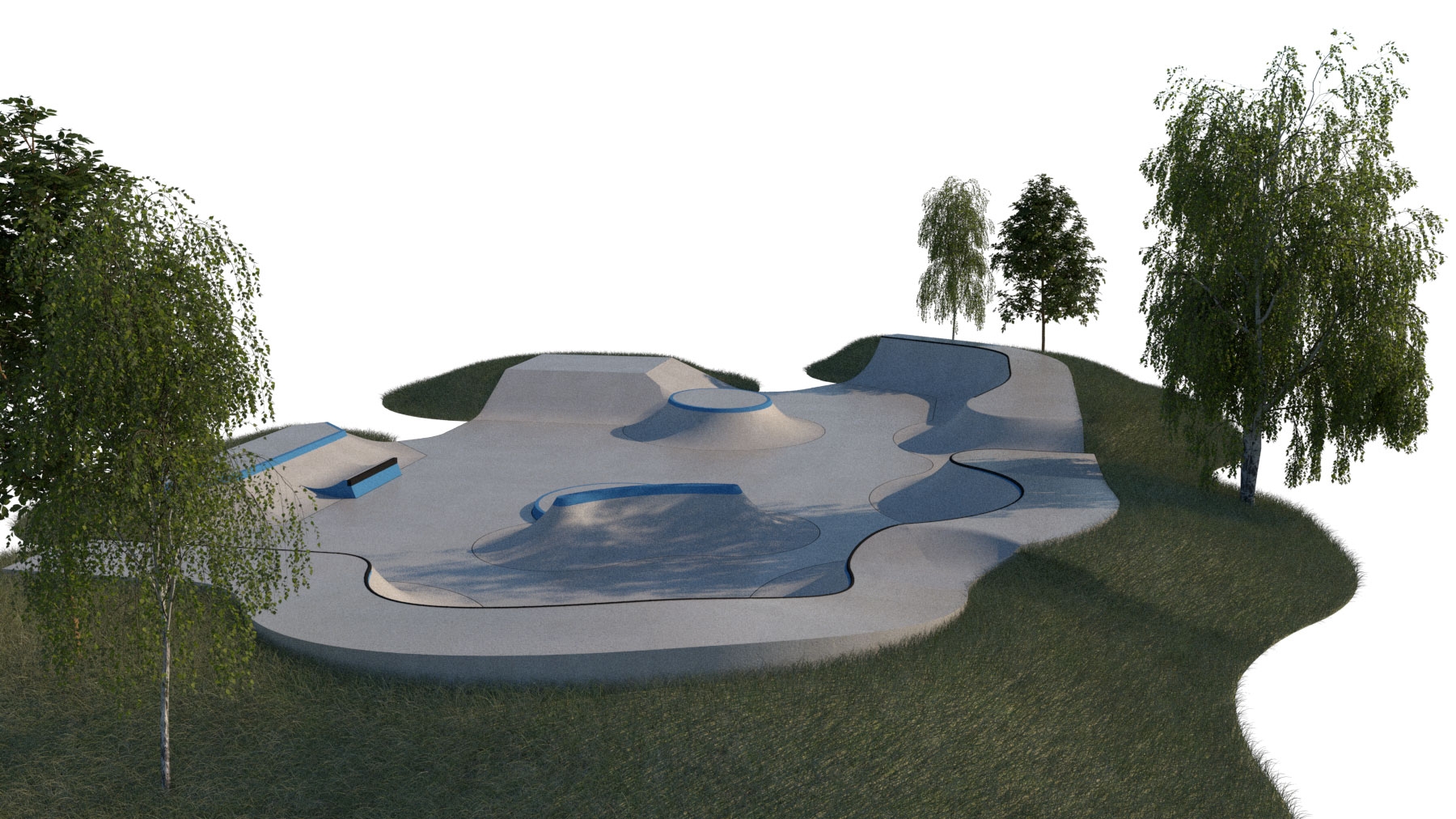

SKATE PARK NOVSKA

Predmet Glavnog projekta je IZGRADNJA SPORTSKOG IGRALIŠTA – SKATE PARKA u Novskoj, Radnička ulica 3, na k.č.br. 1005/1 k.o. Novska

Zahvat u prostoru se sastoji od:

- skate park - izgradnja. Na južnom dijelu predmetne građevne čestice potrebno je izgraditi betonski skate park koji se izvodi direktno na gradilištu u sveukupnoj površini od 585 m2. Projektom je predviđena izgradnja skate parka u 2. samostalne funkcionalne cjeline.

1.Samostalna funkcionalna cjelina površine cca 347m2

Predviđena je izgradnja ravne vozne površine u padu od 2,0% uz kojih se postavlja 5 rampi: corner hip section 1, corner hip section 2, hip vulcano, manny spine i china wall with curb.

2.Samostalna funkcionalna cjelina površine cca 238 m2

Predviđena je izgradnja ravne vozne površine u padu od 2,0% koja prati pad 1. samostalne funkcionalne cjeline uz kojih se postavlja 4 rampe: bank corner, china hop, curb cut with rail i quartet hip.

Nakon skidanja humusa i iskopa zemlje na uređenu zemljanu posteljicu ugrađuje se min. 25 cm tamponskog sloja 0/30 granulacije. Nakon ugrađenog tamponskog sloja izvode se rampe od betona C35/45, 0/8 mm, u debljini min. 20 cm, armirane min. armaturom RA 6 i 8 mm i armaturnim mrežama Q188, te vozne površine od betona C30/37, 0/16 mm, u debljini 15 cm, armiranog min. armaturom RA 6 i 8 mm i armaturnim mrežama Q188
Samo betoniranje nakon ugrađene armature i čeličnih cijevi kao rubova rampi i elemenata unutar parka izvodi se u četiri radne faze obrade betona.
1. FAZA - Izvlačenje betona u zadanim radijusima i površinama.
2. FAZA - Obrada betona zakrivljenim epoxy resin gleterima u zadanim radijusima u dva prijelaza. Kvalitetu prvog prijelaza potvrđuje nadzorni inženjer te nakon toga daje dozvolu za izvođenje drugog prijelaza.
3. FAZA - Obrada betona ''bull trowel'' tehnikom, odnosno sa gleterima od magnezija. Minimalne dimenzije gletera su 30x90 cm kako bi se smanjio broj potrebnih prijelaza.
4. FAZA - Obrada betona specijalnim zaobljenim gleterima sa minimalno 4 prijelaza. Nije dozvoljena upotreba aditiva i dodataka za postizanje zahtjevane kvalitete završne obrade kao niti postizanje zahtjevane kvalitete sa premazima na izvedenoj površini.
Po izvedbi 4. Faze završne obrade betona površina mora imati zaglađenost razreda CSC4 sukladno normi ACI (American Concrete Institute) 347.3R-13 (izdanje siječanj 2014 ili novije) ili jednakovrijedno.
Pristup samom skate parku previđen je sa južne strane preko novoprojektirane pješačke staza koja povezuje rukometno igralište.
- pješačke staze - izgradnja. Na južnom dijelu kao poveznica svih elemenata unutar predmetne građevne čestice potrebno je izgraditi pješačke staze širine 2,00m sa završnom obradom od asfalta.
- uređenje zelenih površina. Unutar same građevne čestice nakon izgradnje svih gore navedenih elemenata potrebno je dovesti humus, isplanirati ga i ugraditi te zaravnati te posijati travu.

Niveleta skate parka prilagođena je s postojećem okolnom terenu unutar građevne čestice, objektima uz njih kao i okolnim građevnim česticama.

Odvodnja sa Skate parka je uzdužnim i poprečnim padovima na okolnu zelenu površinu unutar predmetne građevne čestice.

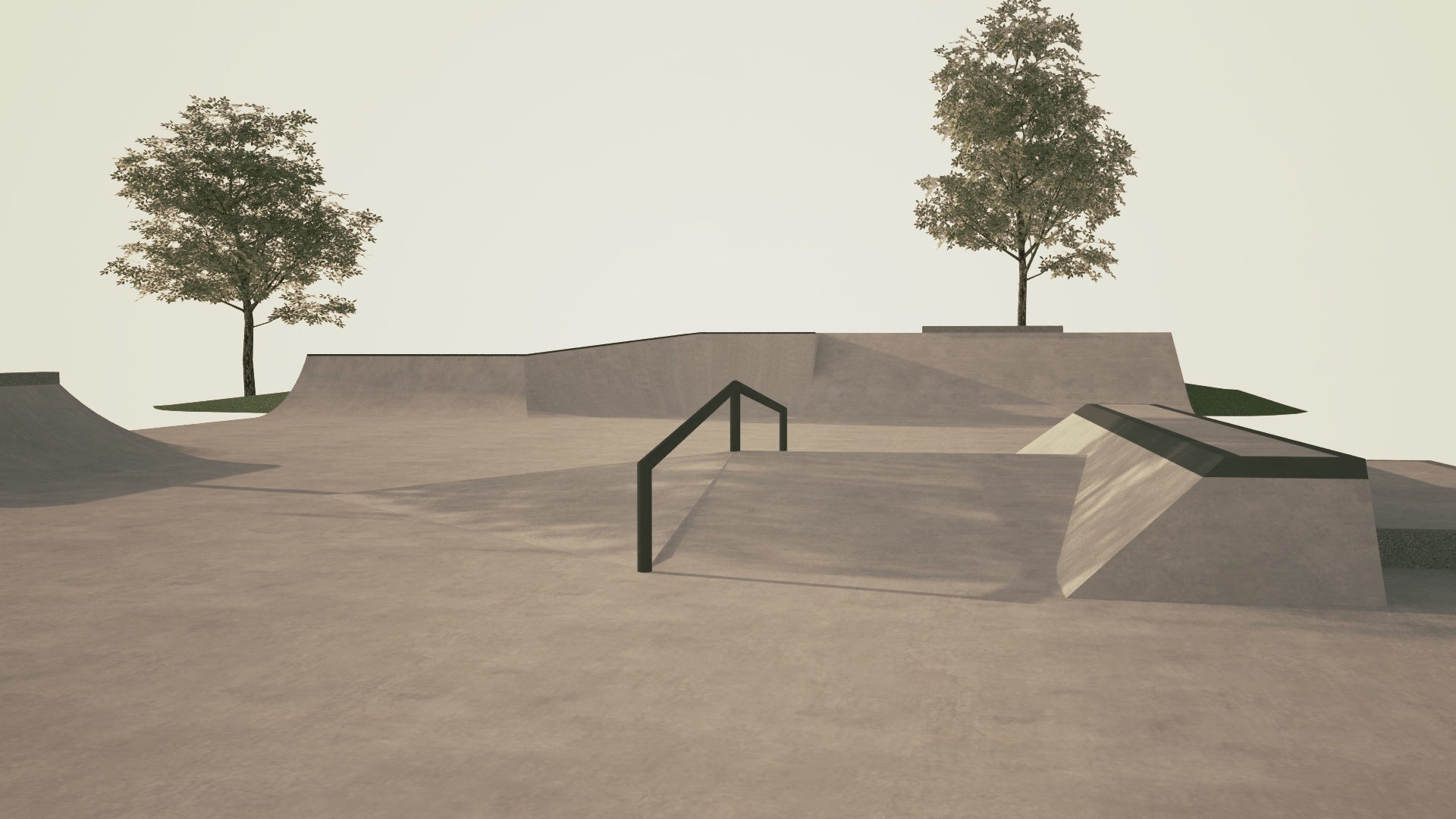

SKATE PARK ZABOK

Predmet Glavnog projekta je IZGRADNJA SPORTSKOG IGRALIŠTA – SKATE PARKA u Zaboku, na k.č.br. 6260/5 k.o. Zabok

Zahvat u prostoru se sastoji od:
- skate parka koji se sastoji od rampi i vozne površine koja povezuje rampe. Skate park je nepravilnog oblika cca 12,00 x 26,65 m. Potrebno je izgraditi 8 rampi ( Big transition x2, speed bump, funbox, rooftop, manual pad, small transition) i voznu površinu koja ih povezuje. Rampe i vozna površina se izvode od betona na tamponskoj podlozi. Skate park se nalazi unutar kruga Osnovne škole Ksavera Šandora Gjalskog.

Skate rampe su:
1.„Speedbump“
Visina: 50cm
Materijal: armirani beton

2.„Rooftop“
Dužina: 528cm
Širina: 500cm
Visina :35cm
Materijal: armirani beton , galvanizirani metalna cijev fi 6 cm

3.„Manual pad“
Dužina: 578cm
Širina: 178cm
Visina :31cm
Materijal: armirani beton, galvanizirani metalni rub 7x7cm

4.„Funbox“
Dužina: 568cm
Širina: 284cm
Visina :60cm
Radijus: 180cm
Materijal: armirani beton

5.„Small transition“
Dužina: 570cm
Širina: 358cm
Visina :80/110cm
Radijus: 190cm
Materijal: armirani beton, galvanizirani metalna cijev fi 6 cm

6.„Big transition“
Dužina: 571cm
Širina: 358cm
Visina :110cm
Radijus: 190cm
Materijal: armirani beton , galvanizirani metalna cijev fi 6 cm

7.„Bank“
Dužina: 450cm
Širina : 358cm
Visina: 110cm
Materijal: Armirani beton

8.„Big transition“
Dužina: 890cm
Širina: 299cm
Visina :110cm
Radijus: 200cm
Materijal: armirani beton , galvanizirani metalna cijev fi 6 cm

Nakon ugrađenog tamponskog sloja izvodi se rampe od betona C35/45 0/8mm u debljini min 15 cm armiranog minimalno armaturom RA 6 i 8 mm i armaturnim mrežama Q188, te vozne površine od betona C30/37 0/16mm u debljini 15cm armiranog minimalno armaturom RA 6 i 8 mm i armaturnim mrežama Q188.

Zelena površina koja se nalazi okolo samog skate parka i nivelirana je tako da se uklopi okolni teren sa rampama kako ne bi bilo potrebe za postavljanje ograda radi visinskih razlika na samim rampama. Nakon završetka radova potrebno je urediti zelenu površinu.

Niveleta Skate parka prilagođena je postojećem terenu.

Odvodnja sa Skate parka je na okolnu zelenu površinu unutar predmetne građevne čestice.

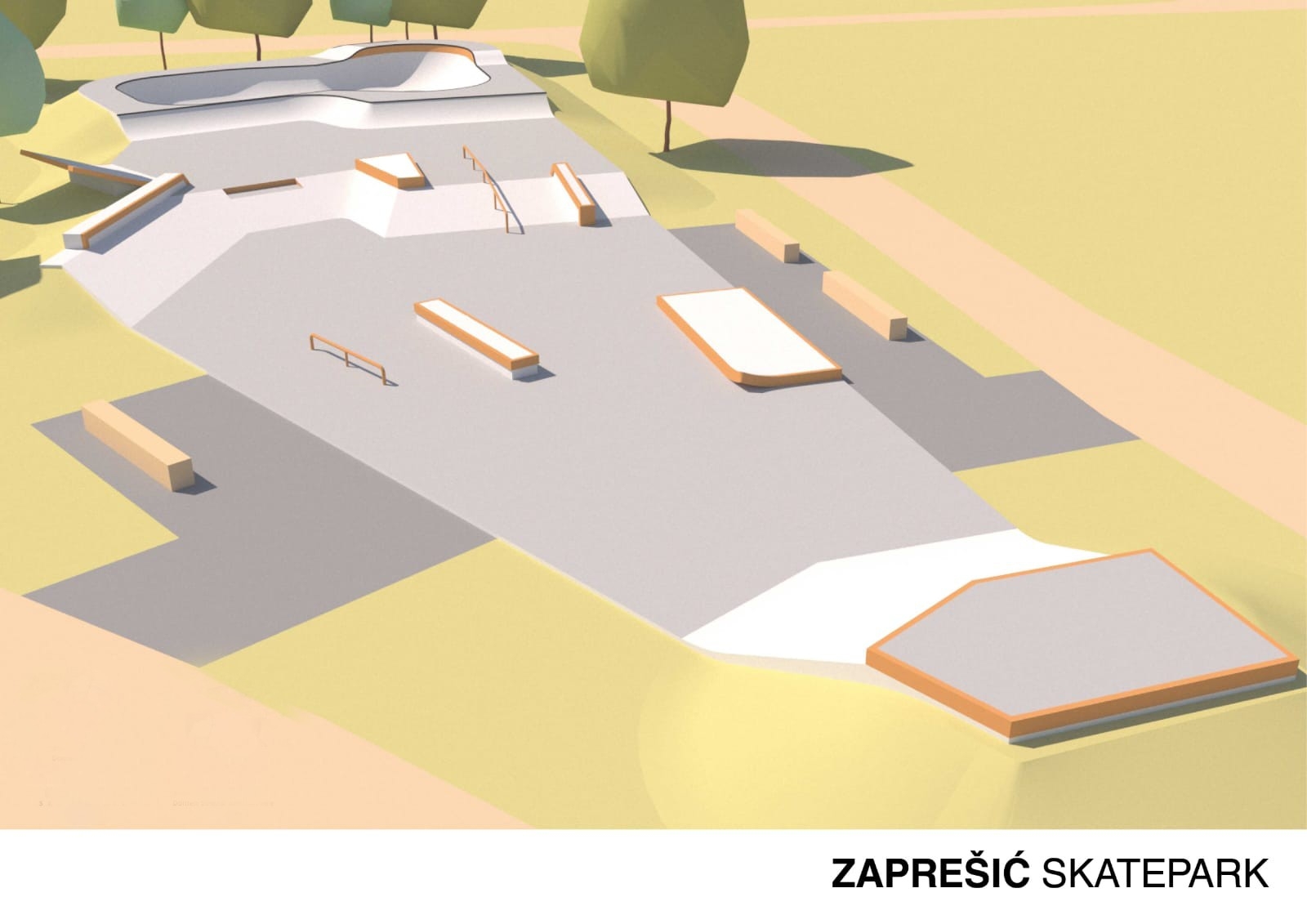

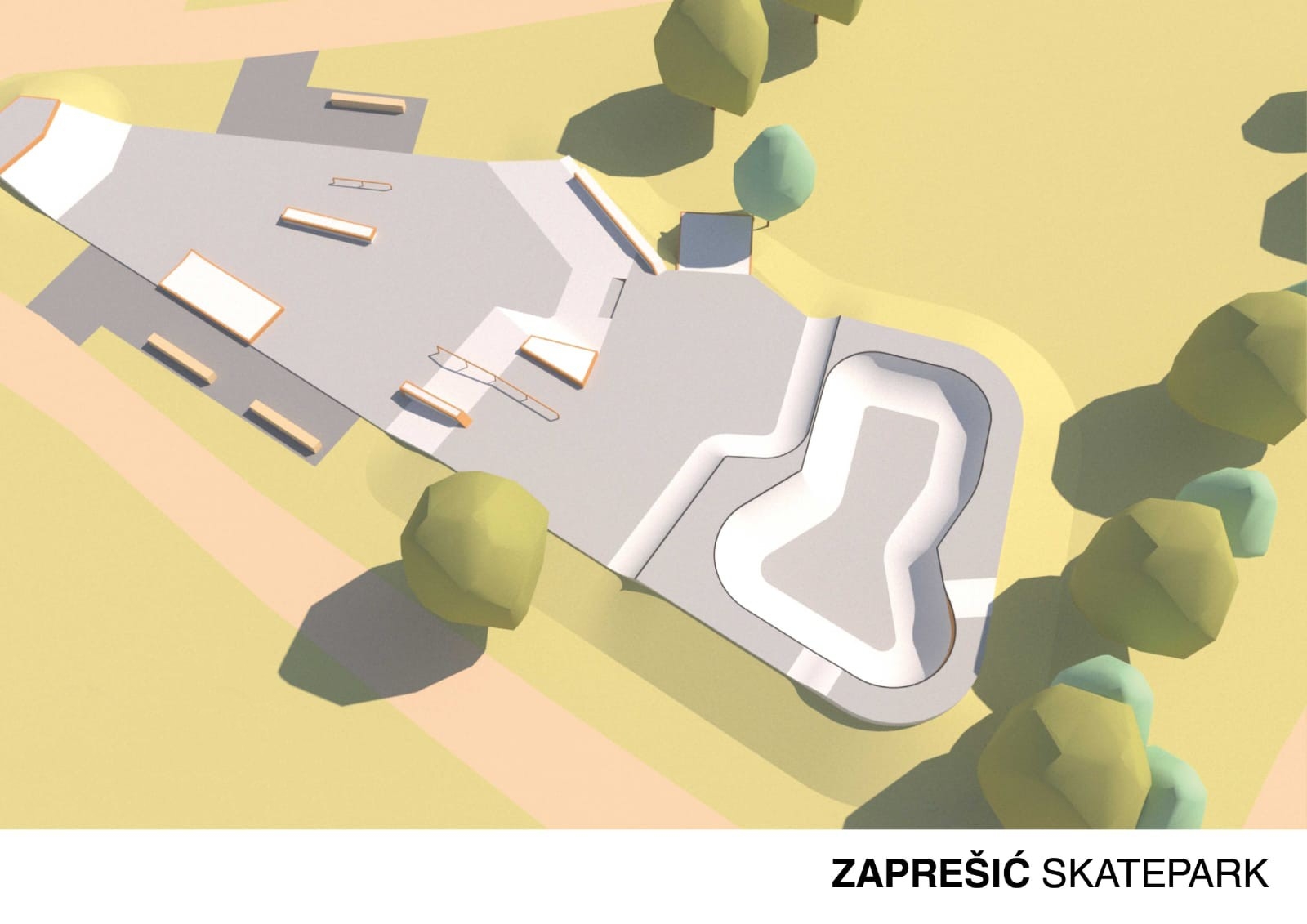

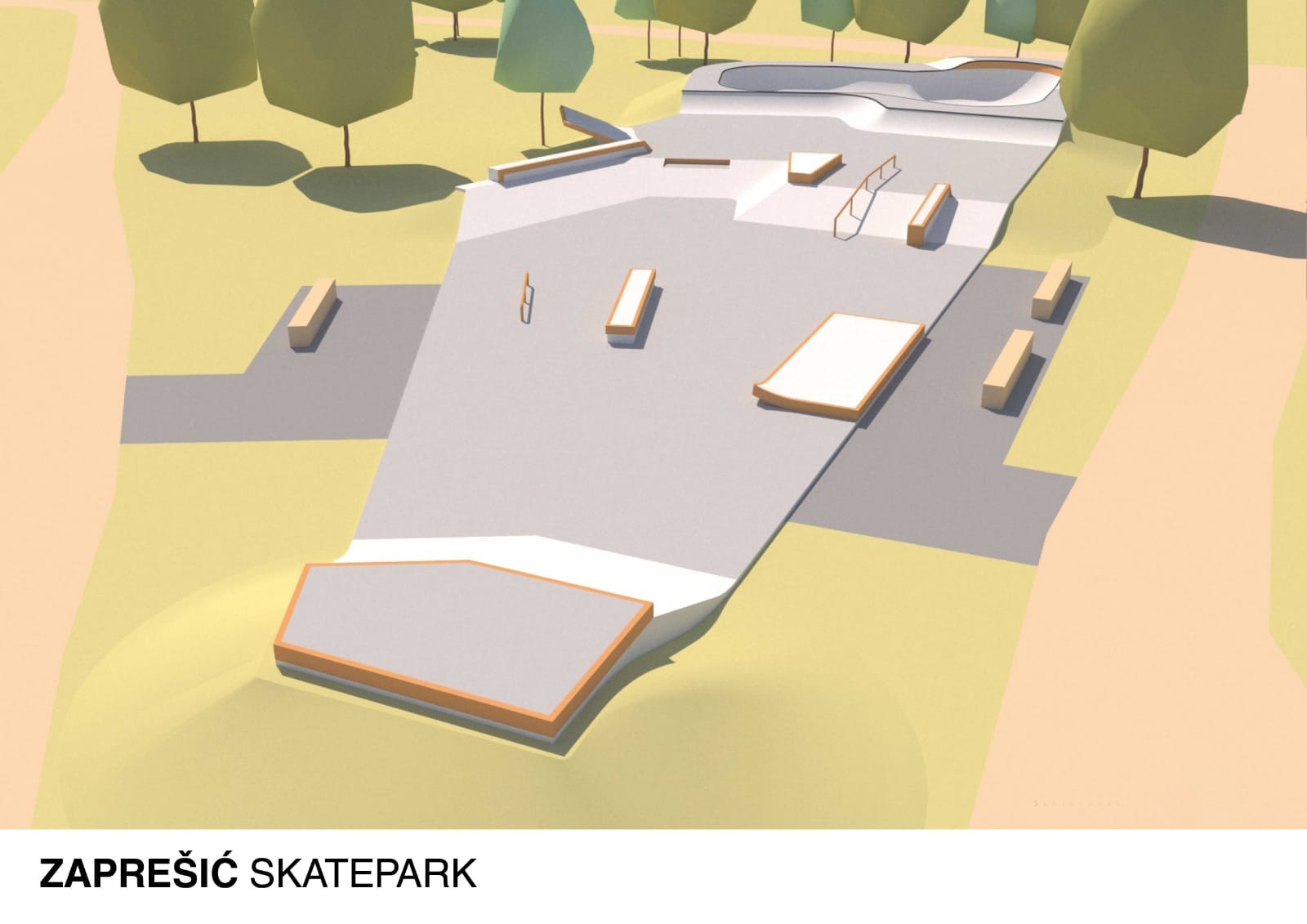

SKATE PARK ZAPREŠIĆ

Namjeravani zahvat u prostoru je IZGRADNJA SPORTSKOG IGRALIŠTA – SKATE PARKA u Zaprešiću, Kolodvorska ulica, na k.č.br. 1464/7 k.o. Zaprešić

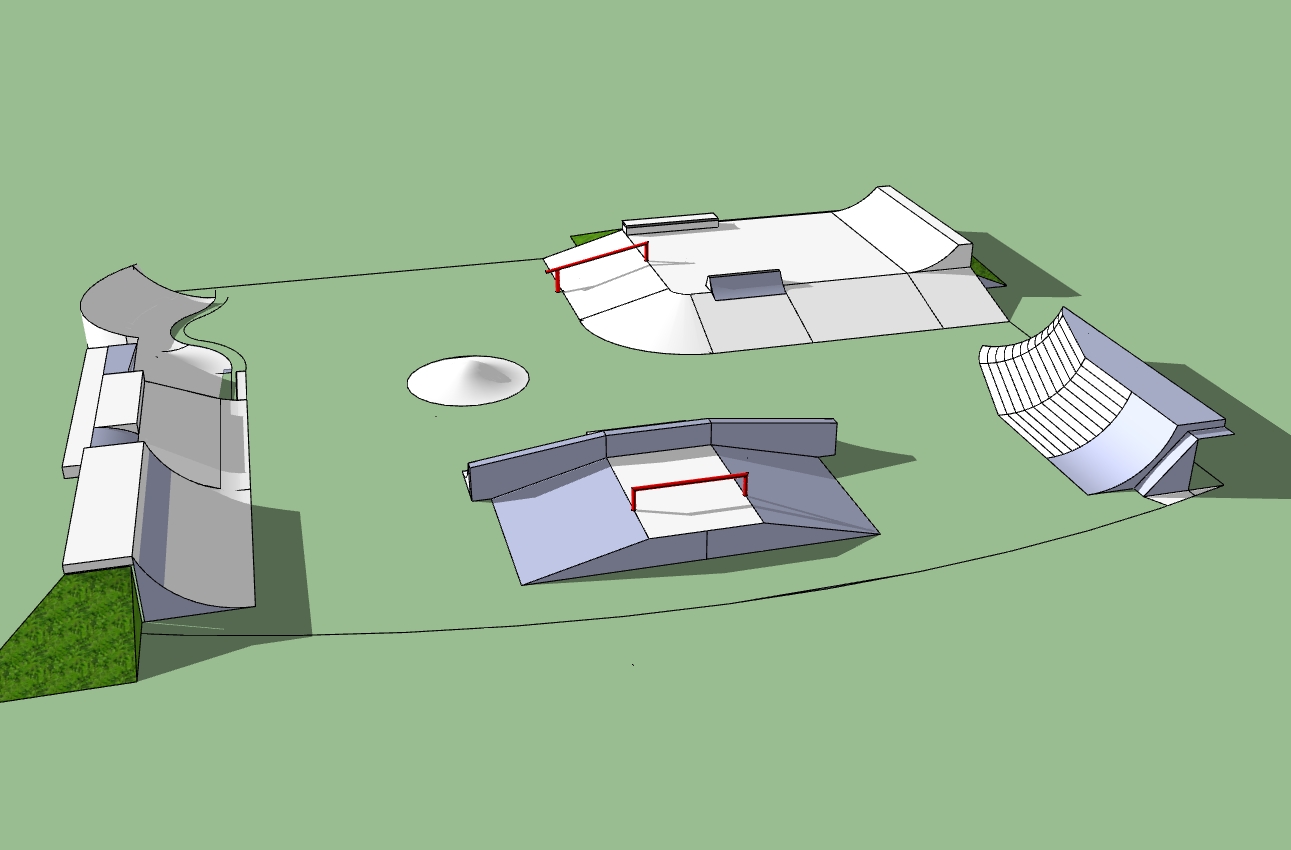

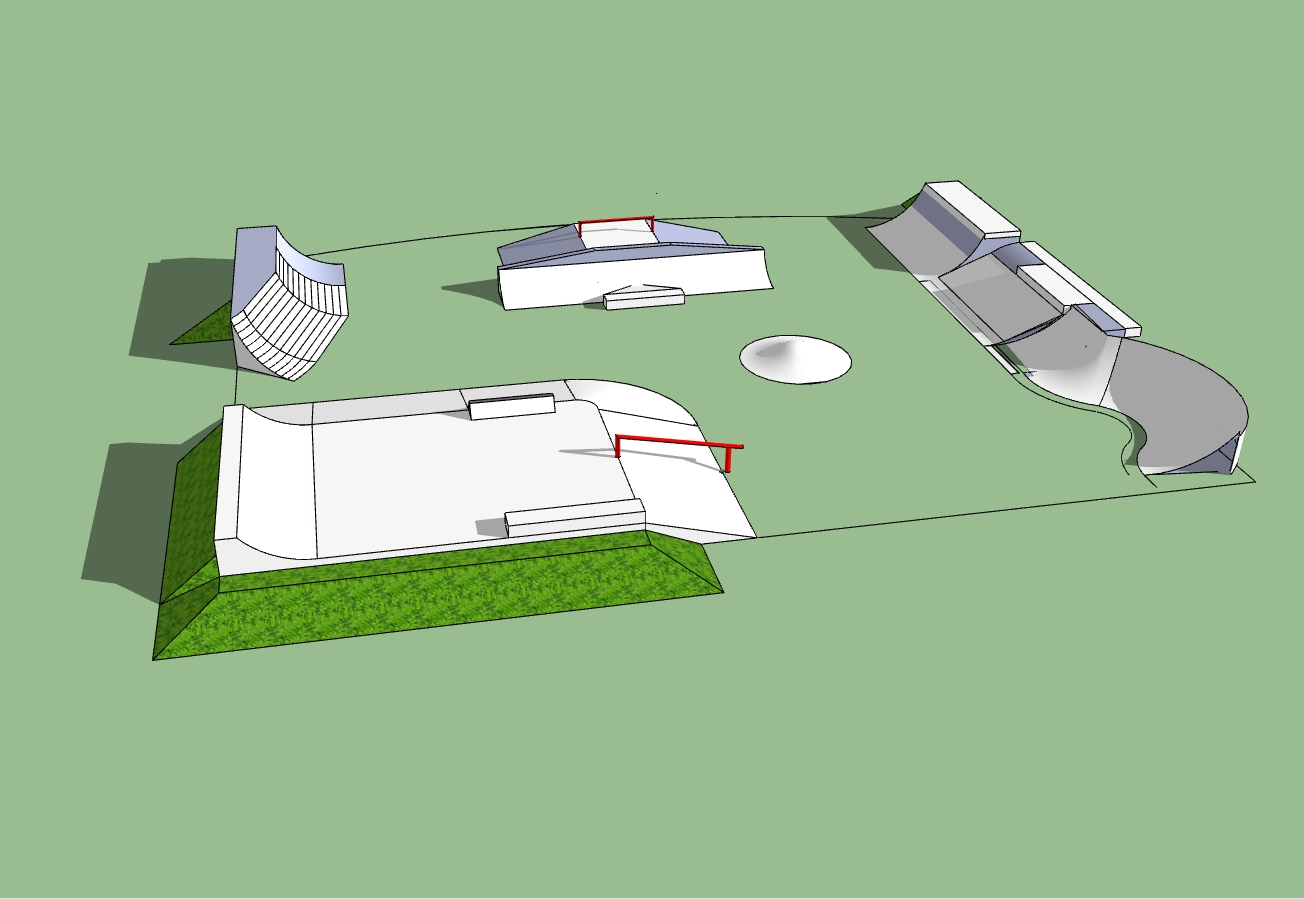

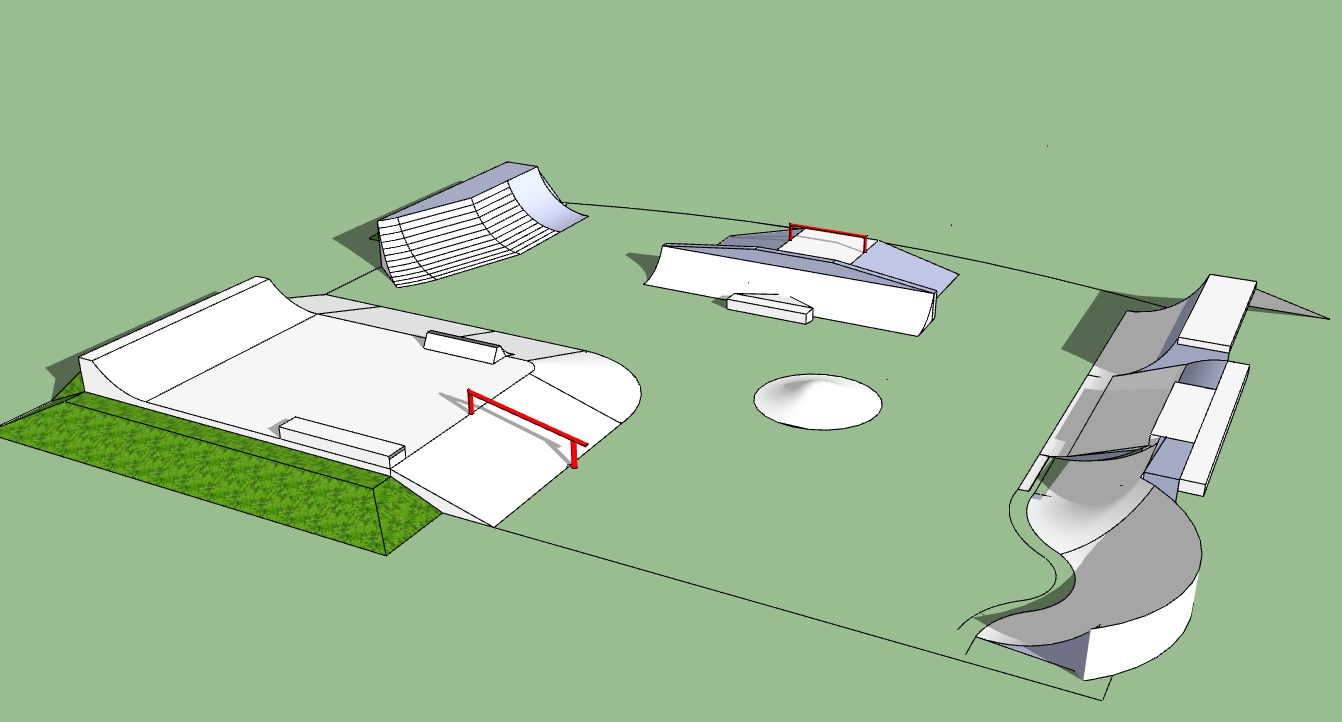

SKATE PARK SISAK

Predmet Glavnog projekta je IZGRADNJA DJEČJEG IGRALIŠTA – SKATE PARKA u Sisku, na k.č.br. 506/1 k.o. Stari Sisak

Zahvat u prostoru se sastoji od:
- skate parka koji se sastoji od rampi i vozne površine koja povezuje rampe. Skate park je nepravilnog oblika cca 16,83 x 20,00 m. Potrebno je izgraditi 5 rampi i voznu površinu koja ih povezuje. Rampe i vozna površina se izvode od betona na tamponskoj podlozi. Skate park je udaljen cca 15 m od ruba jezera te cca 100 m od raskrižja ulice Barice Rapić.

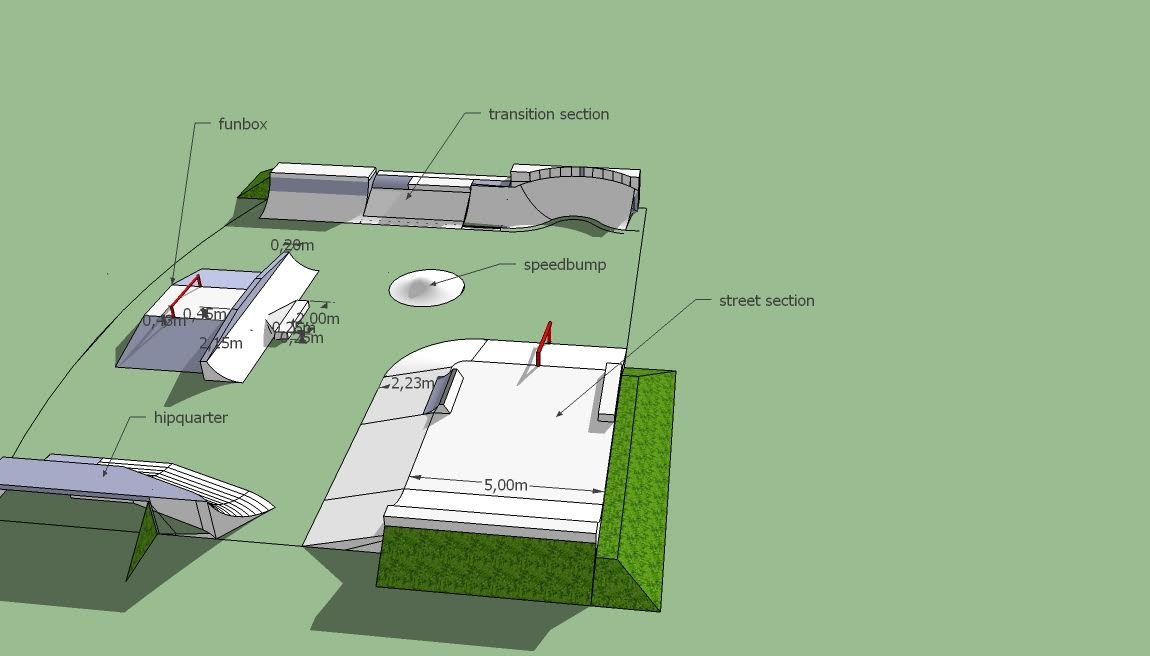

Skate rampe su:
1. „Street section“
Dužina: 1008cm
Širina: 715cm
Visina :60cm
Materijal: armirani beton , galvanizirani metalni profil 8x4cm

2.„Hipquarter“
Dužina: 580cm
Širina: 163cm- donja zona
Visina: 120cm
Materijal: Armirani Beton , galvanizirana metalna cijev fi 6,3cm

3.„Funbox“
Dužina: 700cm
Širina : 420cm
Visina: 55cm / 68cm
Materijal: Armirani beton , galvanizirani metalni profil 8x4cm

4.„Transition section“
Dužina: 1416cm
Širina: 168cm –donja zona
Visina: 120cm / 88cm
Radijus:180cm / 225
Materijal: Armirani beton , galvanizirana metalna cijev fi 6,3cm, galvanizirani metalni profil 8x4cm

5.„Speedbump“
Visina: 40cm
Radijus:130cm

Nakon ugrađenog tamponskog sloja izvodi se rampe od betona C35/45 0/8mm u debljini min 15 cm armiranog minimalno armaturom RA 6 i 8 mm i armaturnim mrežama Q188, te vozne površine od betona C30/37 0/16mm u debljini 15cm armiranog minimalno armaturom RA 6 i 8 mm i armaturnim mrežama Q188.

Niveleta Skate parka prilagođena je postojećem terenu na Ciglarskoj grabi.

Odvodnja sa Skate parka je na okolnu zelenu površinu unutar predmetne građevne čestice.
