Nogometni tereni

Projektiranje nogometnog terena nije samo tehnički zadatak, već i umjetnost stvaranja idealne površine za igru. Svaki element, od vrste travnjaka do nagiba terena, igra ključnu ulogu u kvaliteti i sigurnosti igre.

Odabir tipa travnjaka je prva važna odluka. Prirodni travnjaci nude autentično iskustvo igre, ali zahtijevaju intenzivno održavanje. Umjetna trava, s druge strane, je izdržljivija i zahtijeva manje njege, no ne može u potpunosti zamijeniti prirodnu podlogu. Hibridni travnjaci predstavljaju kompromis, spajajući najbolje osobine oba svijeta.

Drenaža je još jedan ključni element. Dobar sustav drenaže sprječava nakupljanje vode na terenu, čime se smanjuje rizik od ozljeda i oštećenja travnjaka. Nagib terena, dubina drenažnih slojeva i učinkovitost drenažnih cijevi su faktori koji utječu na kvalitetu drenaže.

Osim travnjaka i drenaže, važno je obratiti pažnju na dimenzije terena, označavanje linija, osvjetljenje, sigurnost i uklapanje terena u okoliš. Svaki detalj, od kvalitete tla do vrste rasvjete, utječe na ukupnu kvalitetu nogometnog terena i užitak igrača.

Projektiranje nogometnog terena je složen proces koji zahtijeva suradnju različitih stručnjaka, od arhitekata i inženjera do agronoma i sportskih stručnjaka. Cilj je stvoriti teren koji će omogućiti igračima da daju najbolje od sebe, a gledateljima da uživaju u vrhunskoj nogometnoj predstavi.

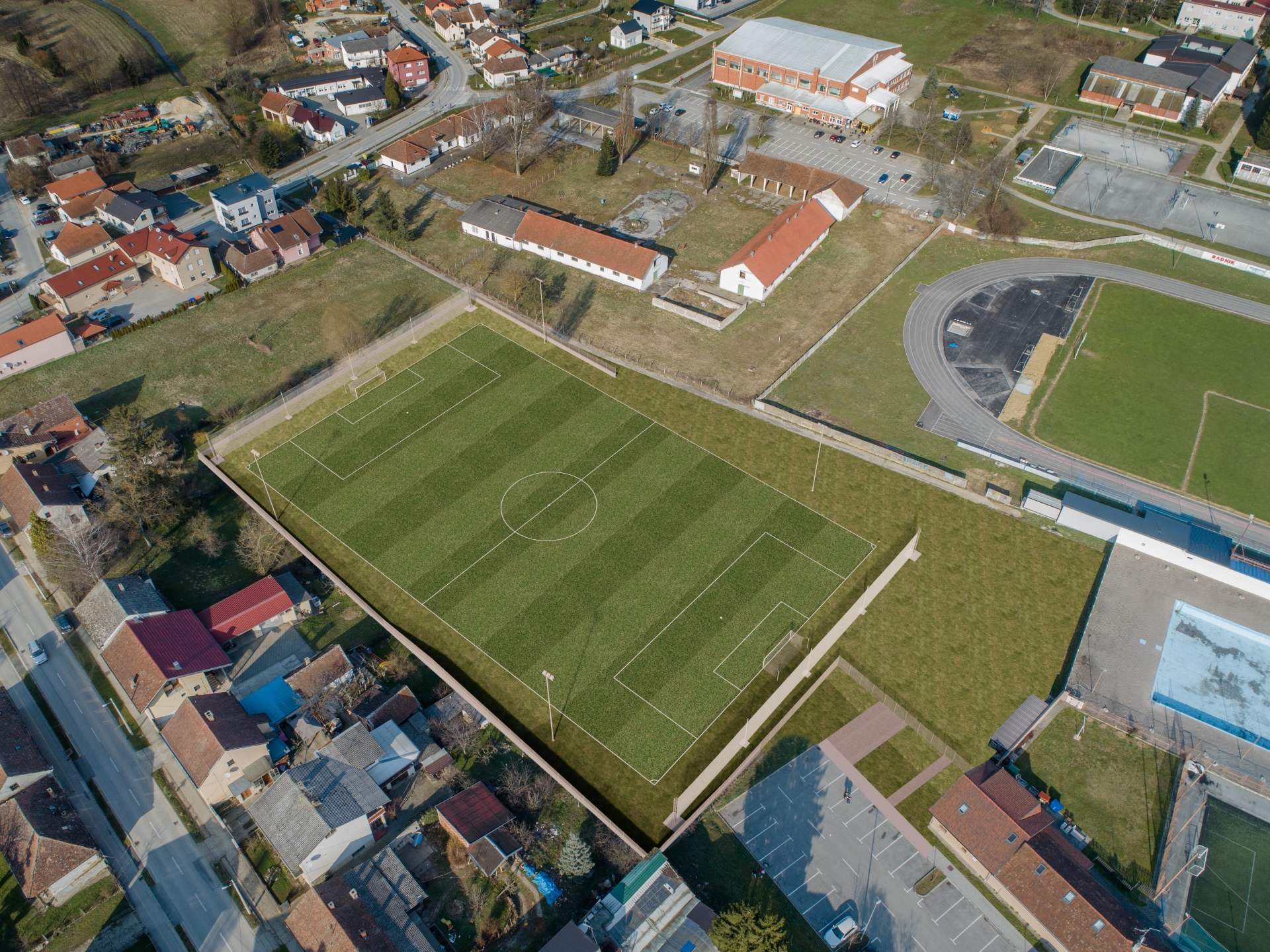

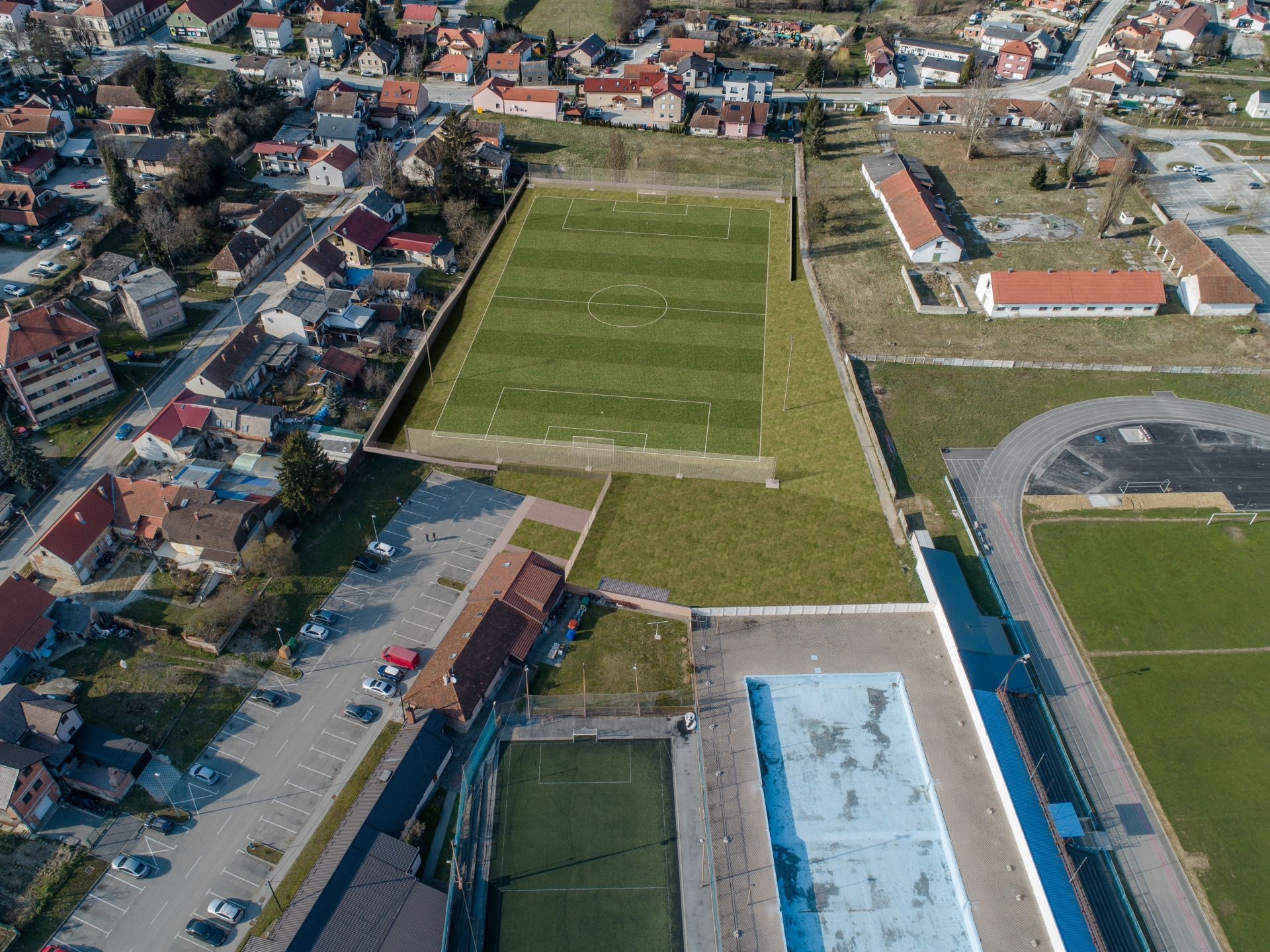

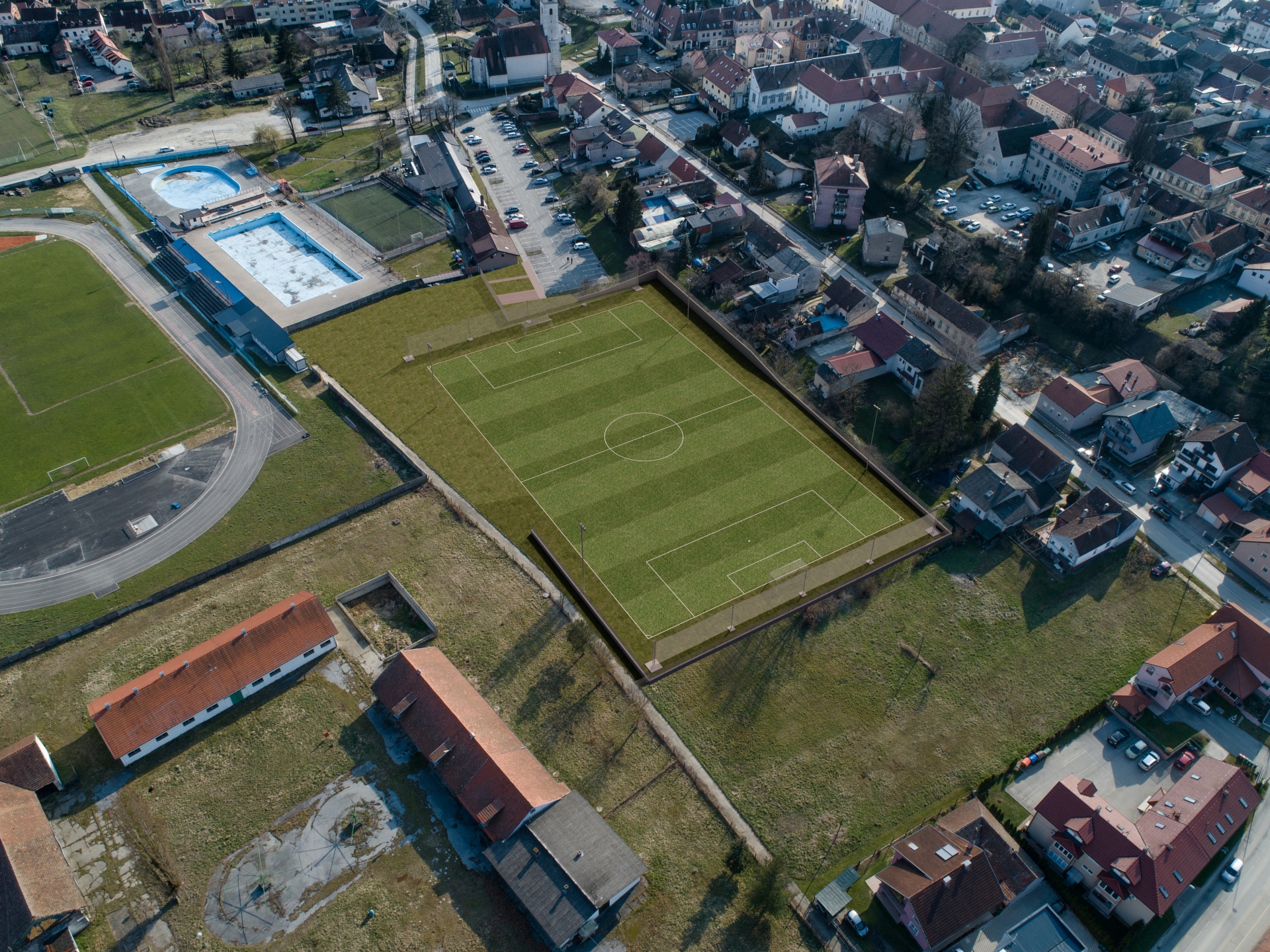

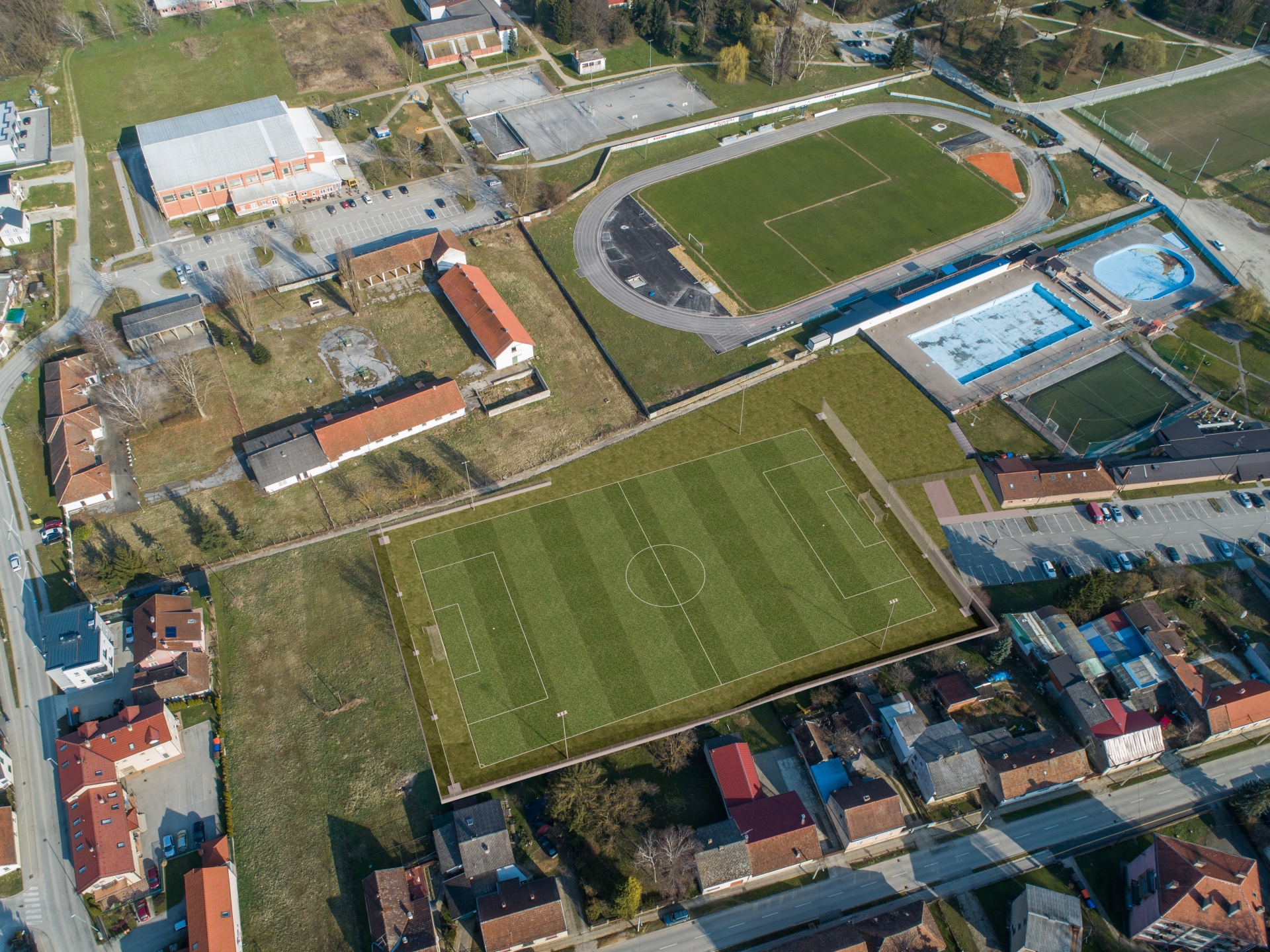

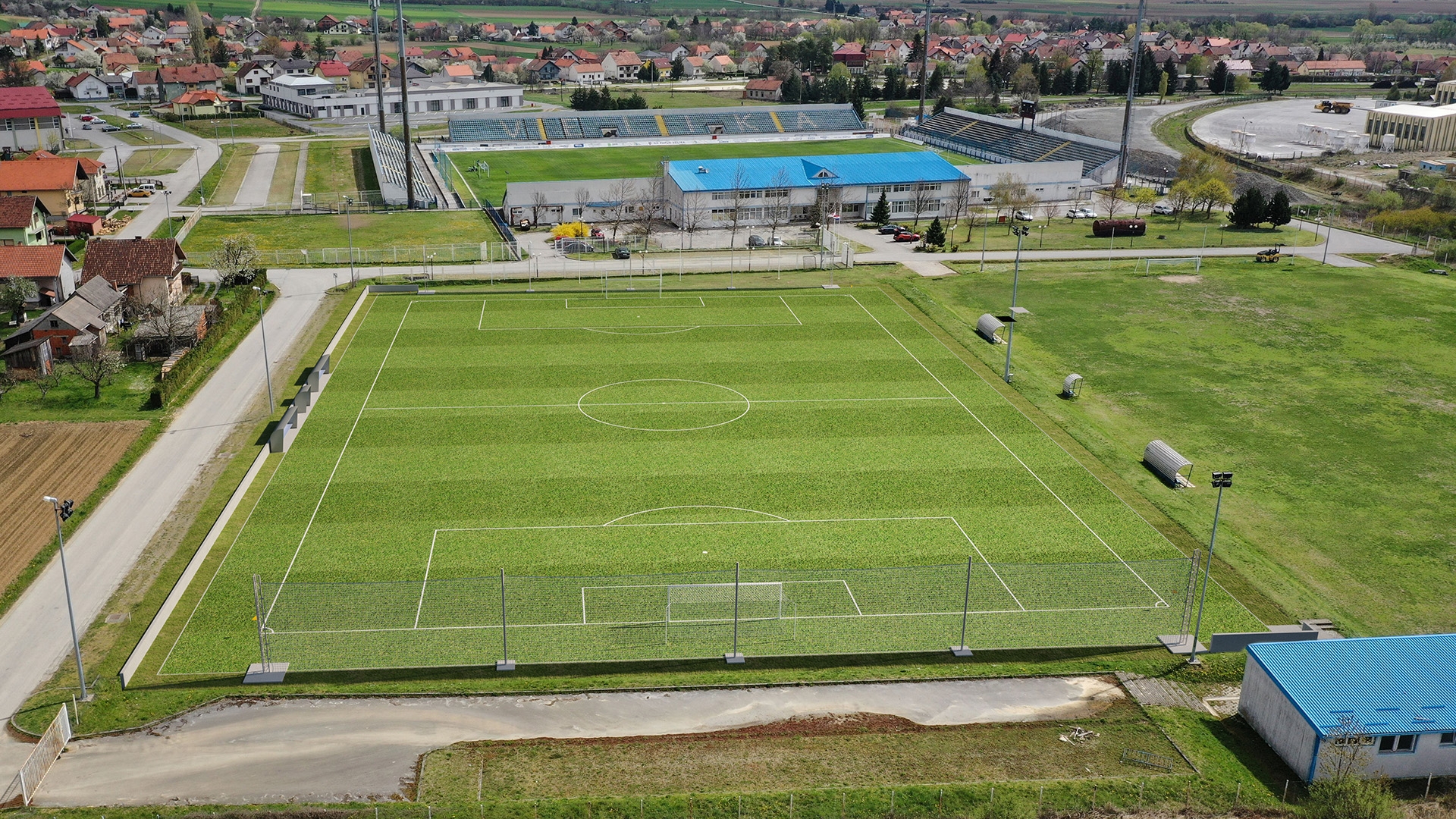

Velikonogometno pomoćno igralište na umjetnoj travi, Velika, ŠRC Općina Velika

Sportsko igralište - velikonogometno igralište na umjetnoj travi sa zaštitnim mrežama iza golova sukladno pravilima HNS-a i UEFA unutar Športsko-rekreacijskog centra Općine Velika, Zvonimirova 1a.

Više...

Sportski tereni Velika OŠ IGK

Projektom je predviđena izgradnja sportskih igrališta – atletska staza s borilištima i sportski tereni (košarka, rukomet, malinogomet, odbojka, graničar i vanjsko vježbalište) koji se nalazi unutar dvorišta Osnovne Škole Ivana Gorana Kovačića u Velikoj, Trg Josipa bana Jelačića 7, na k.č.br. 889/1 k.o. Velika.

Više...

Atletska staza se sastoji od četiri kružne atletske trkače staze užine 333 m i šest trkaćih staza na 100m. U zapadnom polukrugu predviđena su borilišta – skok s motkom, zaletište za skok u dalj i jama za doskok i skok u vis, dok je bacalište za kuglu pozirano istočno od polukruga. Završna obrada je vodopropusna sintetička obloga debljine 13mm sukladno IAAF standardima kao i sama potrebna atletska oprema.

Košarkaško igralište se izvodi na sintetičkoj oblozi dimenzija 28 m x 15 m sa zaštitnim pojasom od 2 m u svim smjerovima, igralište se nalazi na istočnoj strani unutar kružne atletske staze. Završna obrada je vodopropusna sintetička obloga debljine 16mm sukladno FIBA standardima kao i sama potrebna oprema.

Rukometno igralište se izvodi na sintetičkoj oblozi dimenzija 20 m x 40 m sa zaštitnim pojasom od 2 m u bočnim smjerovima i 3 m iza golova, igralište se nalazi na istočnoj strani unutar kružne atletske staze zapadno od košarkaškog igrališta. Završna obrada je vodonepropusna akrilna podloga debljine 1 mm sukladno IHF standardima kao i sama potrebna oprema.

Malonogometno igralište se izvodi na sintetičkoj podlozi od umjetne trave dimenzija 20 m x 40 m sa zaštitnim pojasom od 2 m u bočnim smjerovima i 3 m iza golova, igralište se nalazi na zapadnoj strani unutar kružne atletske staze zapadno od rukometnog igrališta. Završna obrada je vodopropusna podloga od umjetne trave debljine 3,8 mm s ispunom od kvarcnog pijeska i SBR granula, a sve sukladno FIFA standardima kao i sama potrebna oprema.

Odbojkaško igralište se izvodi na sintetičkoj oblozi dimenzija 18 m x 9 m sa zaštitnim pojasom od 4 m u bočnim smjerovima i 6 m iza servis linija, igralište se nalazi na zapadnoj strani unutar kružne atletske staze zapadno od malonogometnog igrališta. Završna obrada je vodopropusna sintetička obloga debljine 16mm sukladno FIVB standardima kao i sama potrebna oprema.

Igralište za graničar se izvodi na sintetičkoj oblozi dimenzija 24 m x 15 m sa zaštitnim pojasom od 3,5 m u bočnim smjerovima i 3 m iza glavnih linija, igralište se nalazi na jugoistočnoj strani unutar kružne atletske staze. Završna obrada je vodopropusna sintetička obloga debljine 16mm sukladno standardima za igranje graničara u Hrvatskoj.

Vanjsko vježbalište izvodi na sintetičkoj podlozi od umjetne trave dimenzija 24 m x 15 m s ispunom od kvarcnog pijeska na kojoj se postavljaju sprave za vježbanje.

Iza sportskih igrališta rukomet, mali nogomet i odbojka postavlja se s južne i sjeverne strane zaštitna mreža visine 5,0 m od pletiva PP na aluminijskim stupovima.

Pješačka staza se gradi između sportskih igrališta širine od 2,0m do 3,5 m kao komunikacija pješačka od same škole do sportskih igrališta sa završnom obradom od betonskioh opločnjaka.

Na istočnoj, sjevernoj i zapadnoj strani na rubu predmetne građevne čestice izvodi se panel ograda sa visine 1,8 m kako bi se osigurao kontrolirani ulaz u prostor škole i samih igrališta.

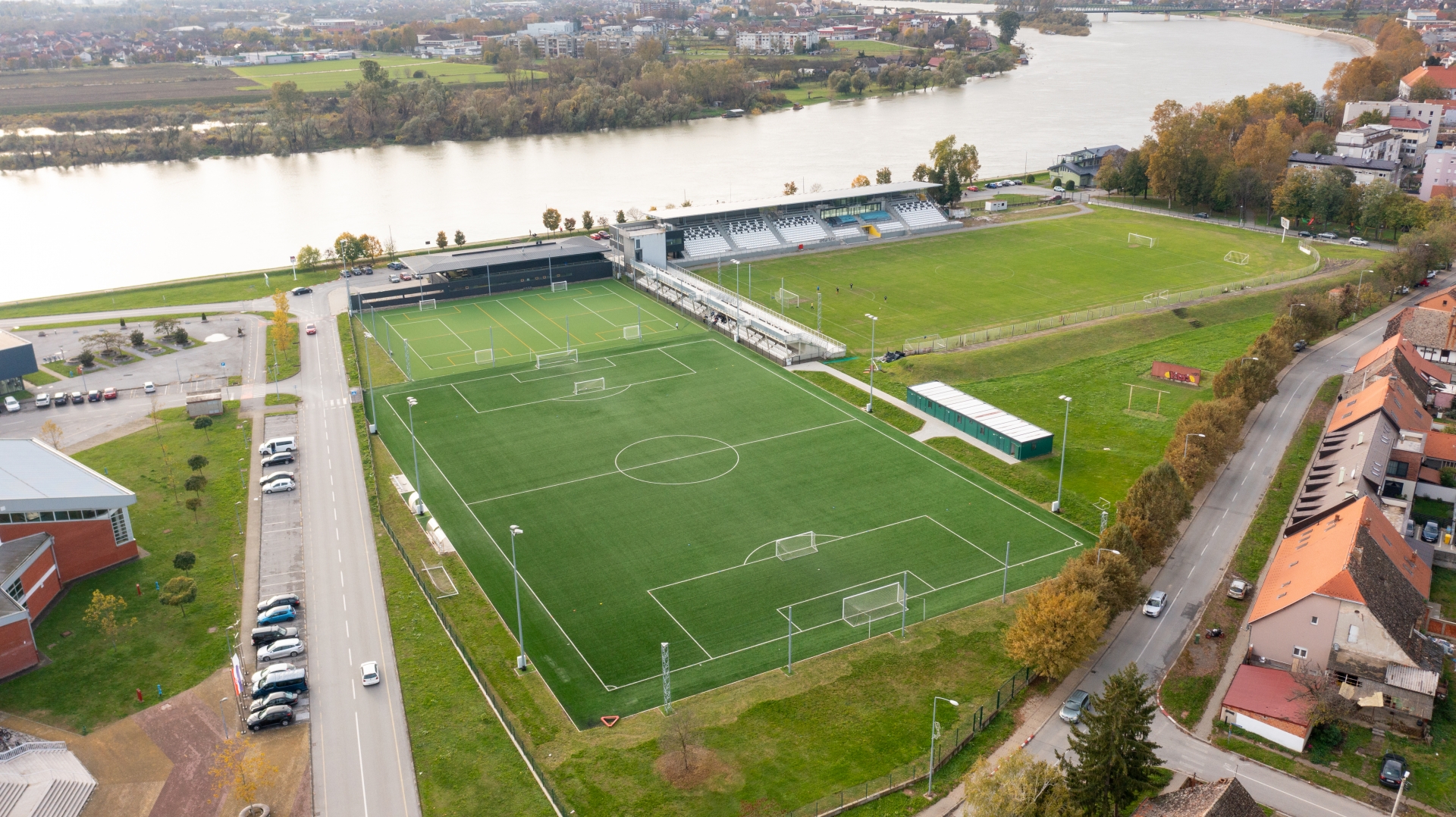

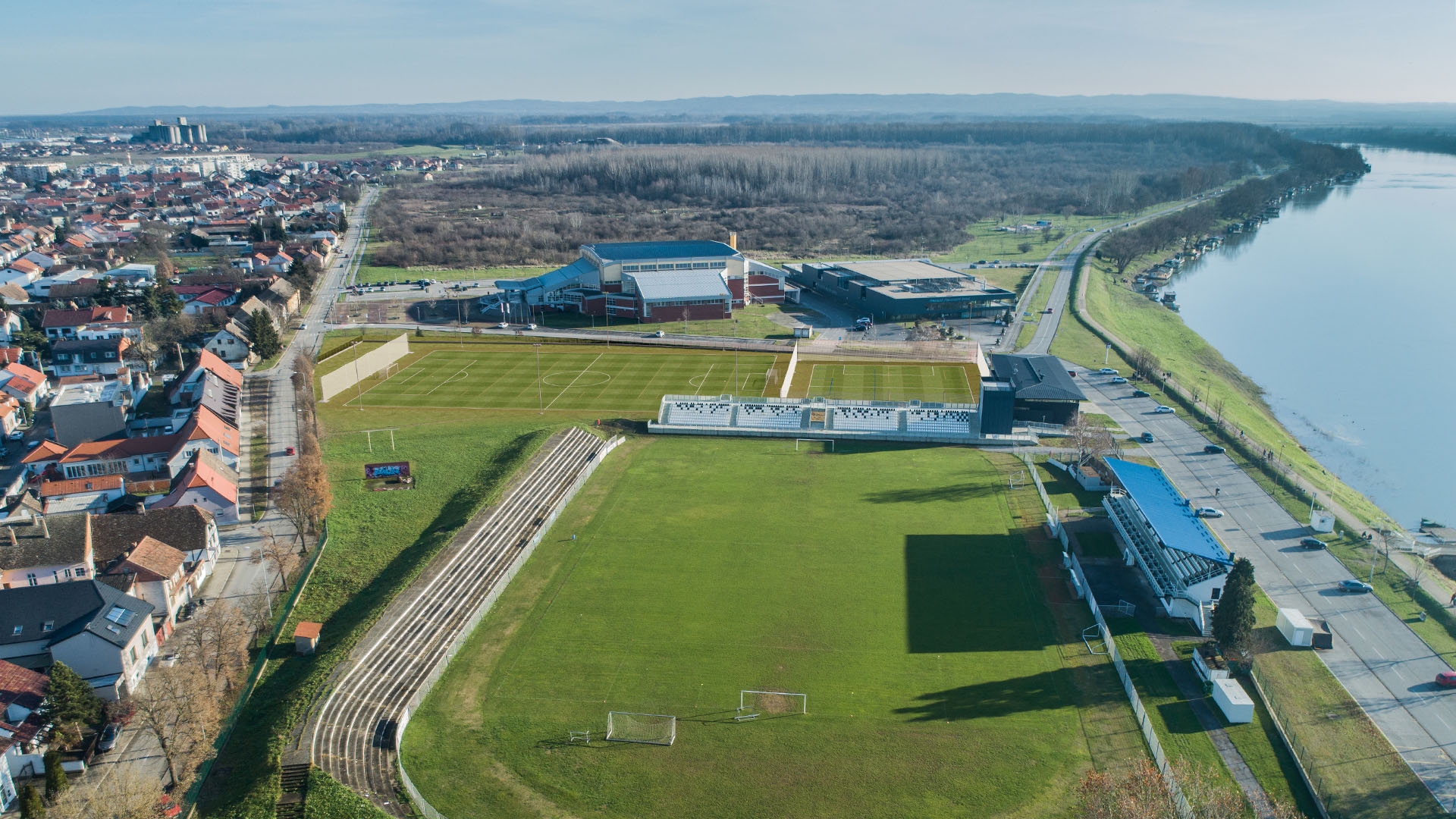

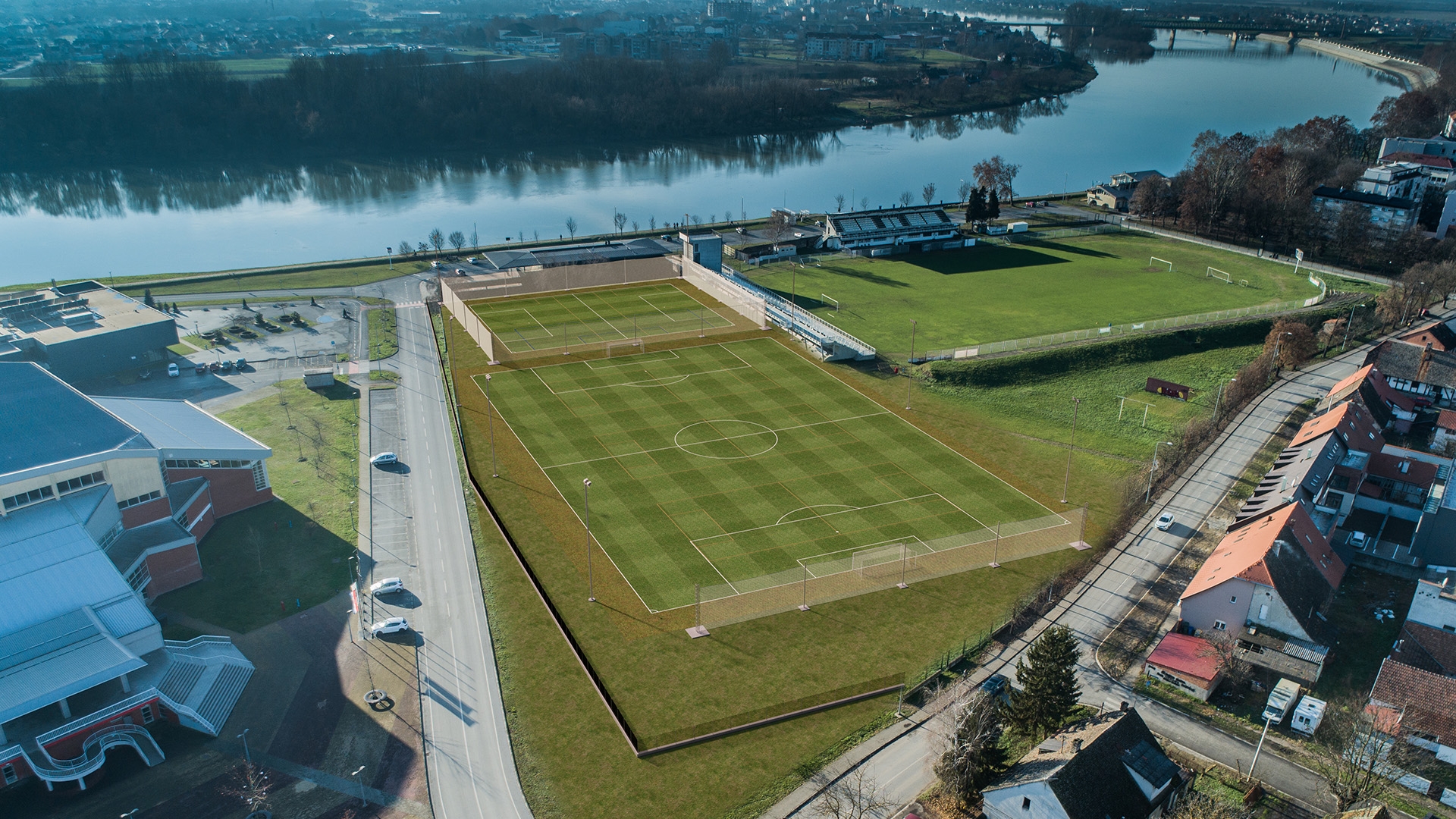

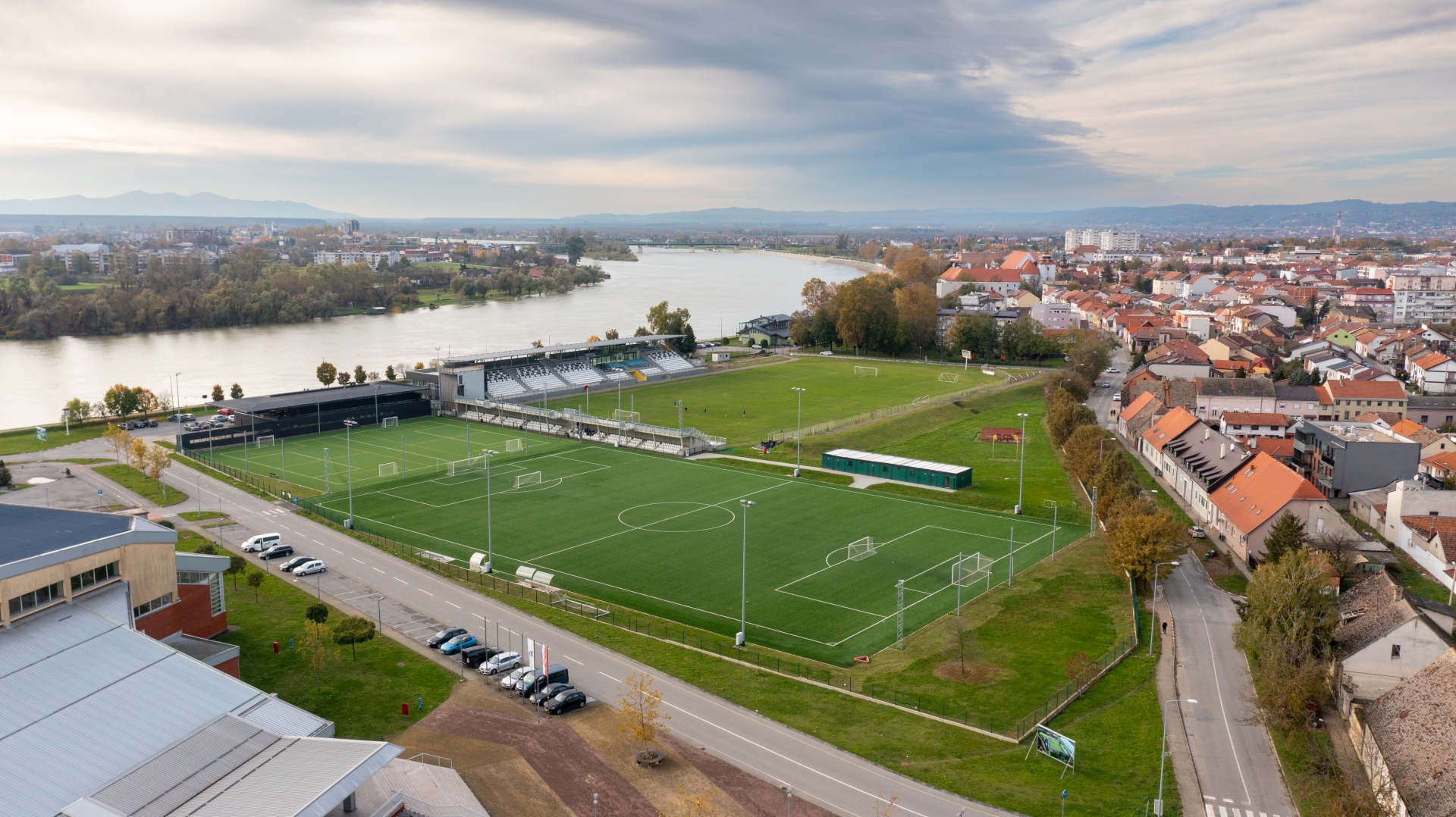

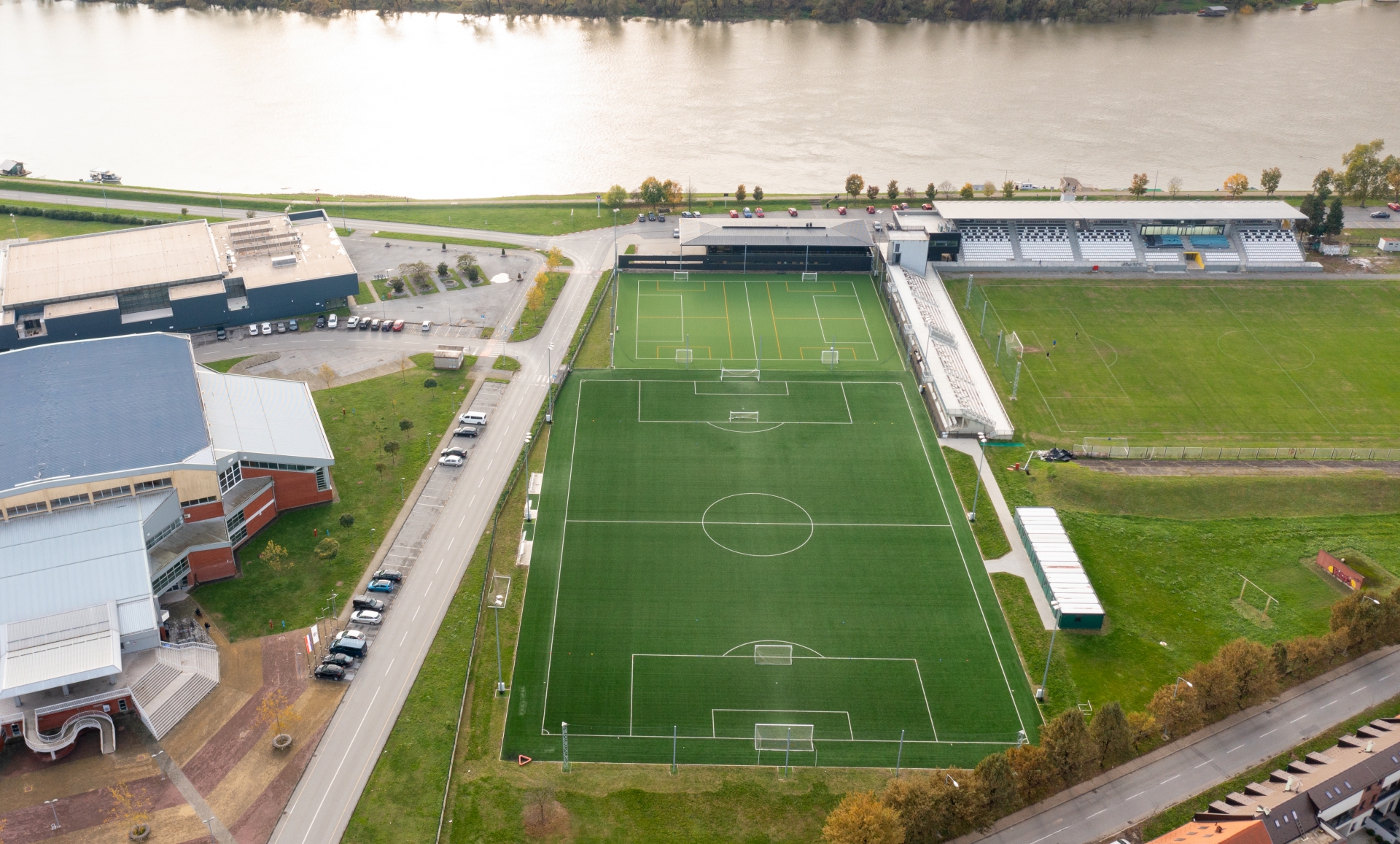

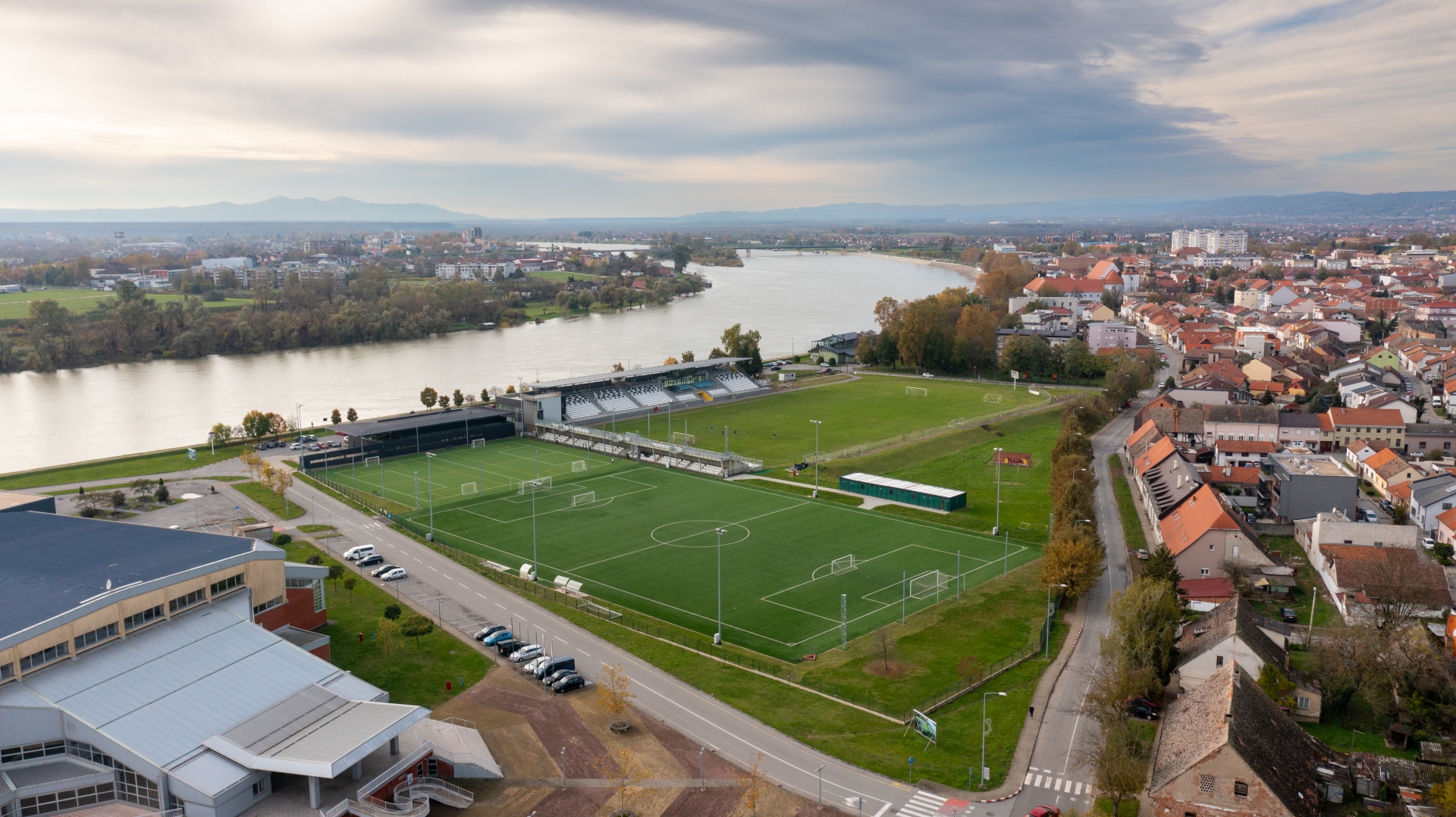

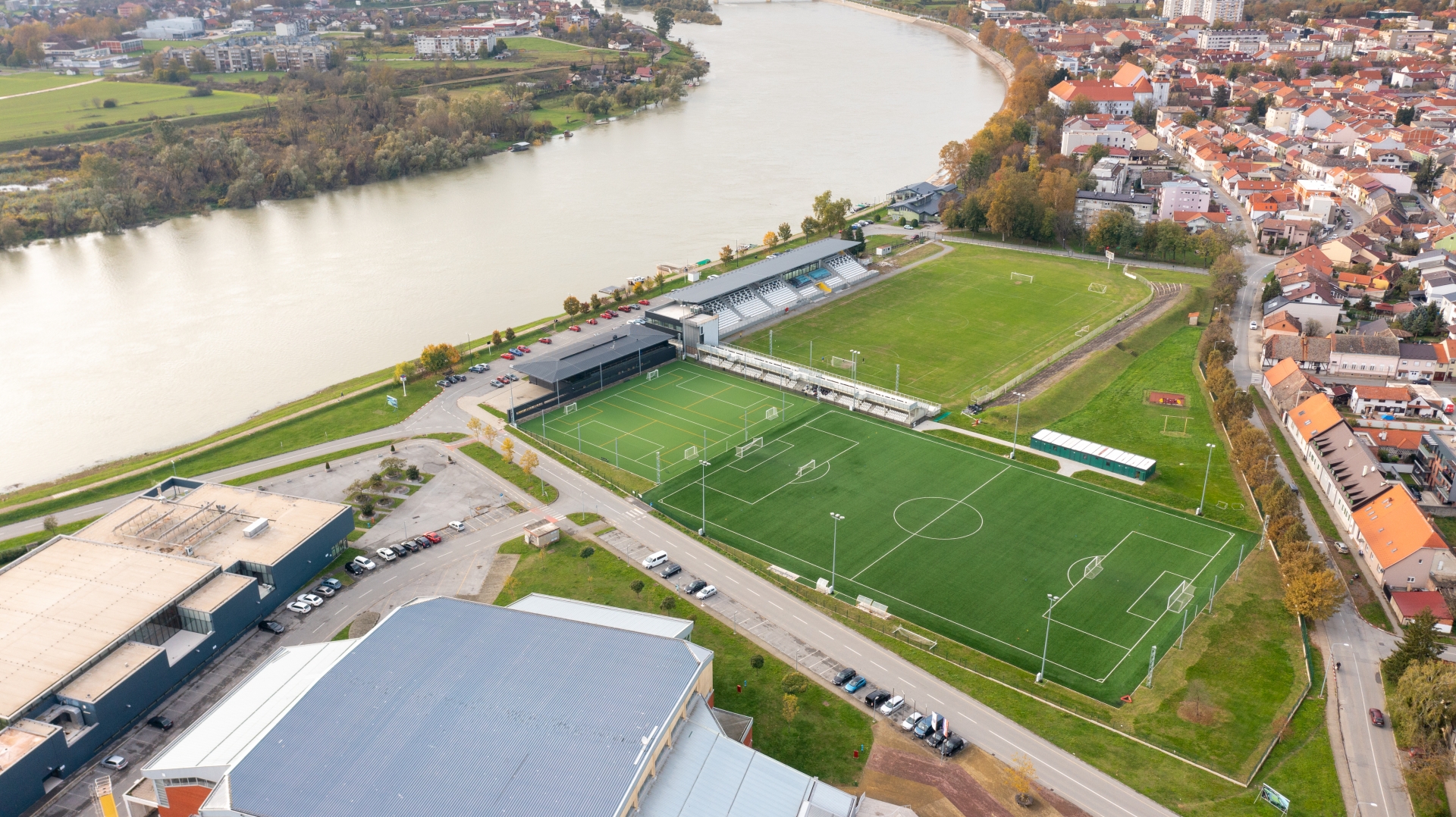

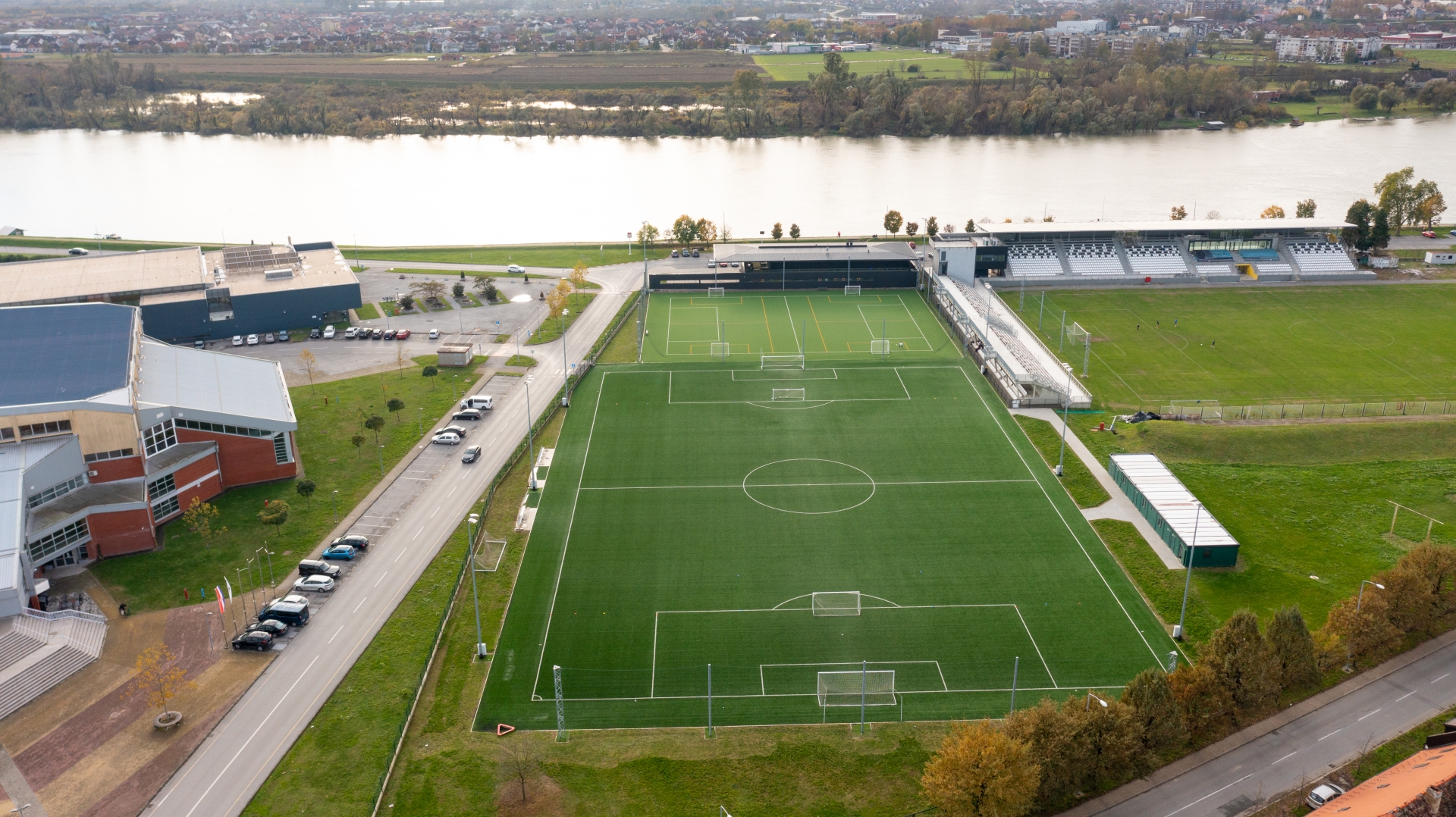

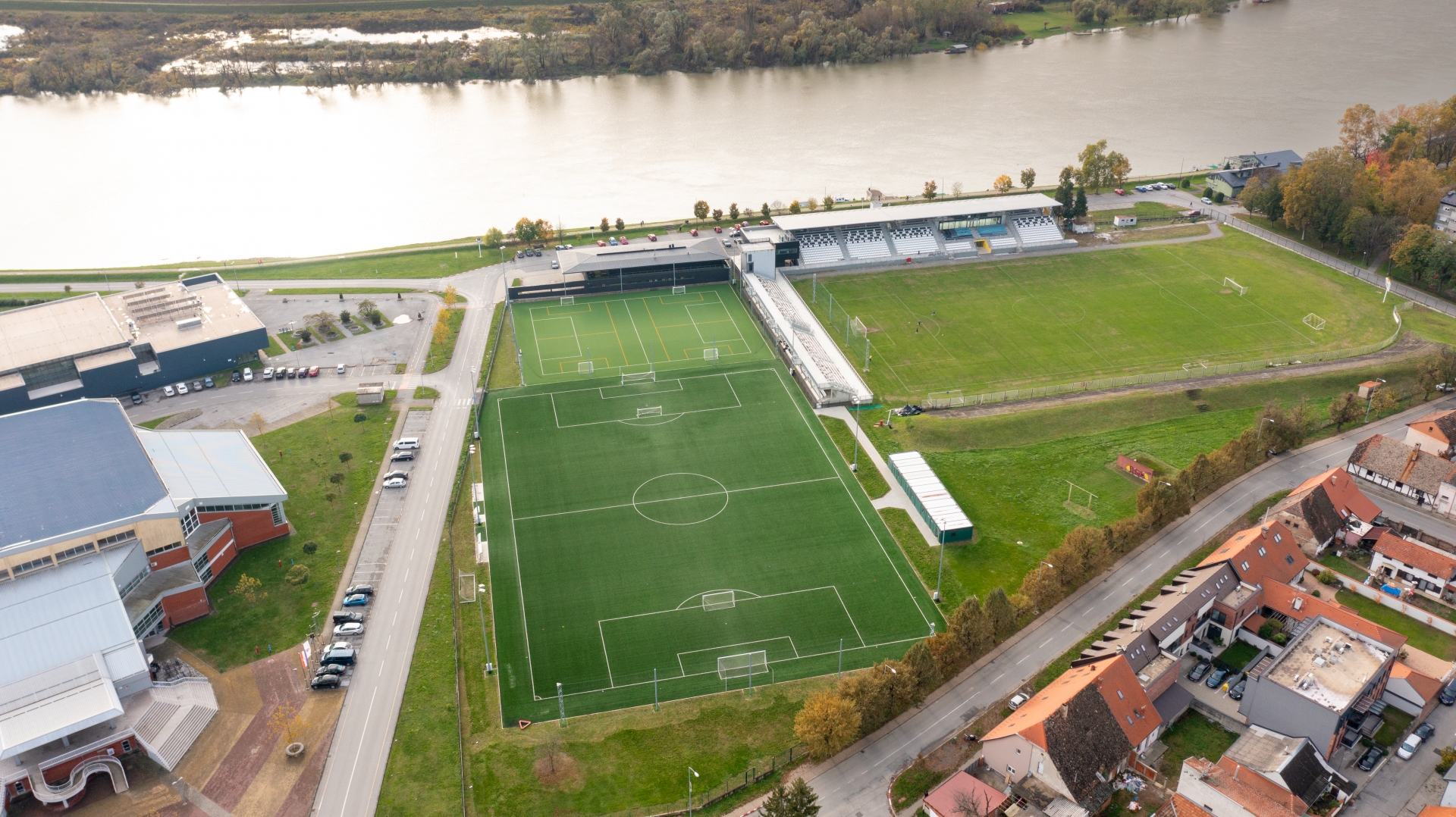

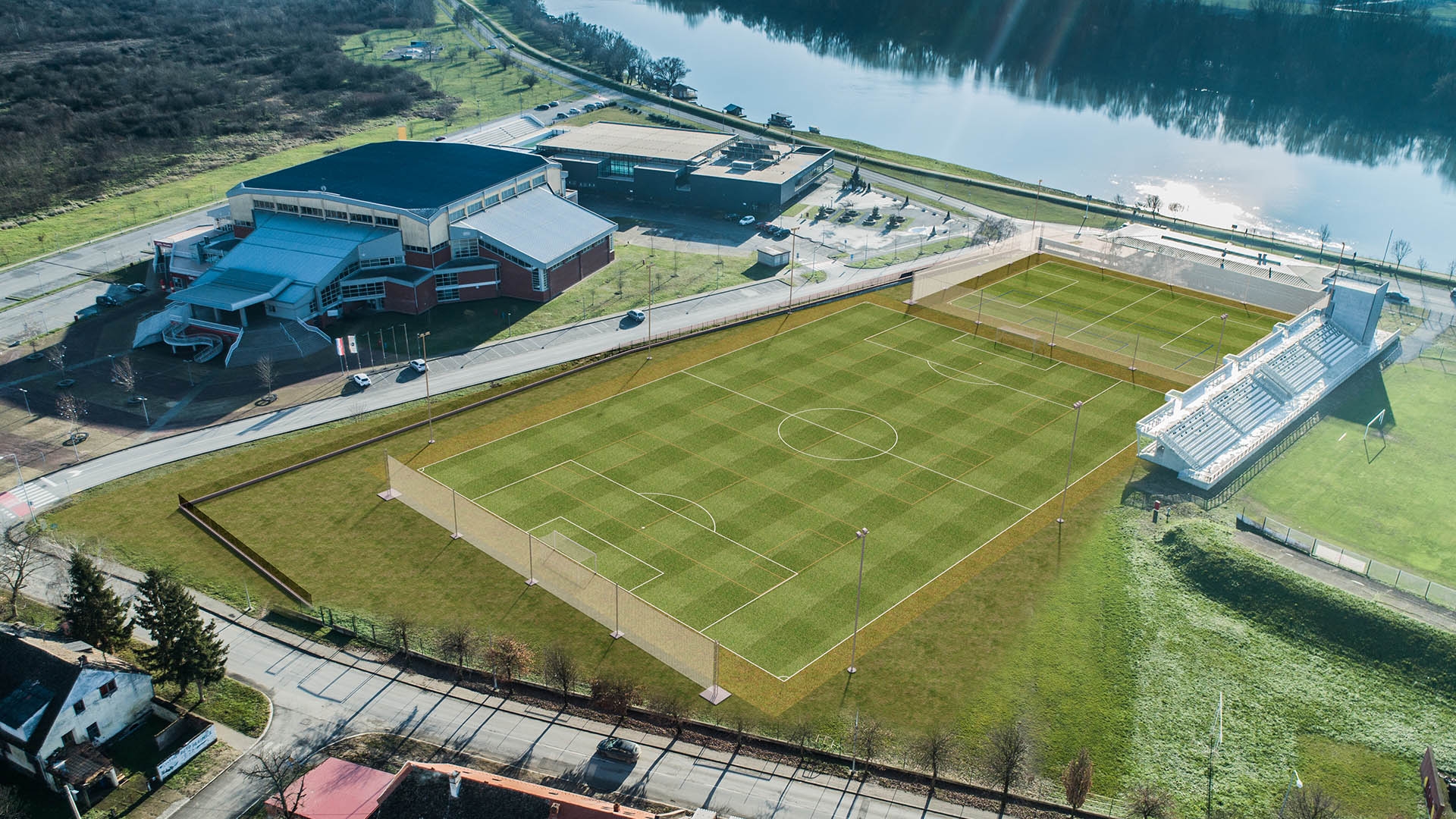

Velikonogometno i nogometno igralište na umjetnoj travi Slavonski Brod, stadion kraj Save

Sportska igrališta - velikonogometno i malonogometno igralište na umjetnoj travi sa zaštitnim mrežama iza golova s rasvjetom i uređenjem sukladno pravilima HNS-a i UEFA Slavonski Brod, Šetalište braće Radić 25.

Više...

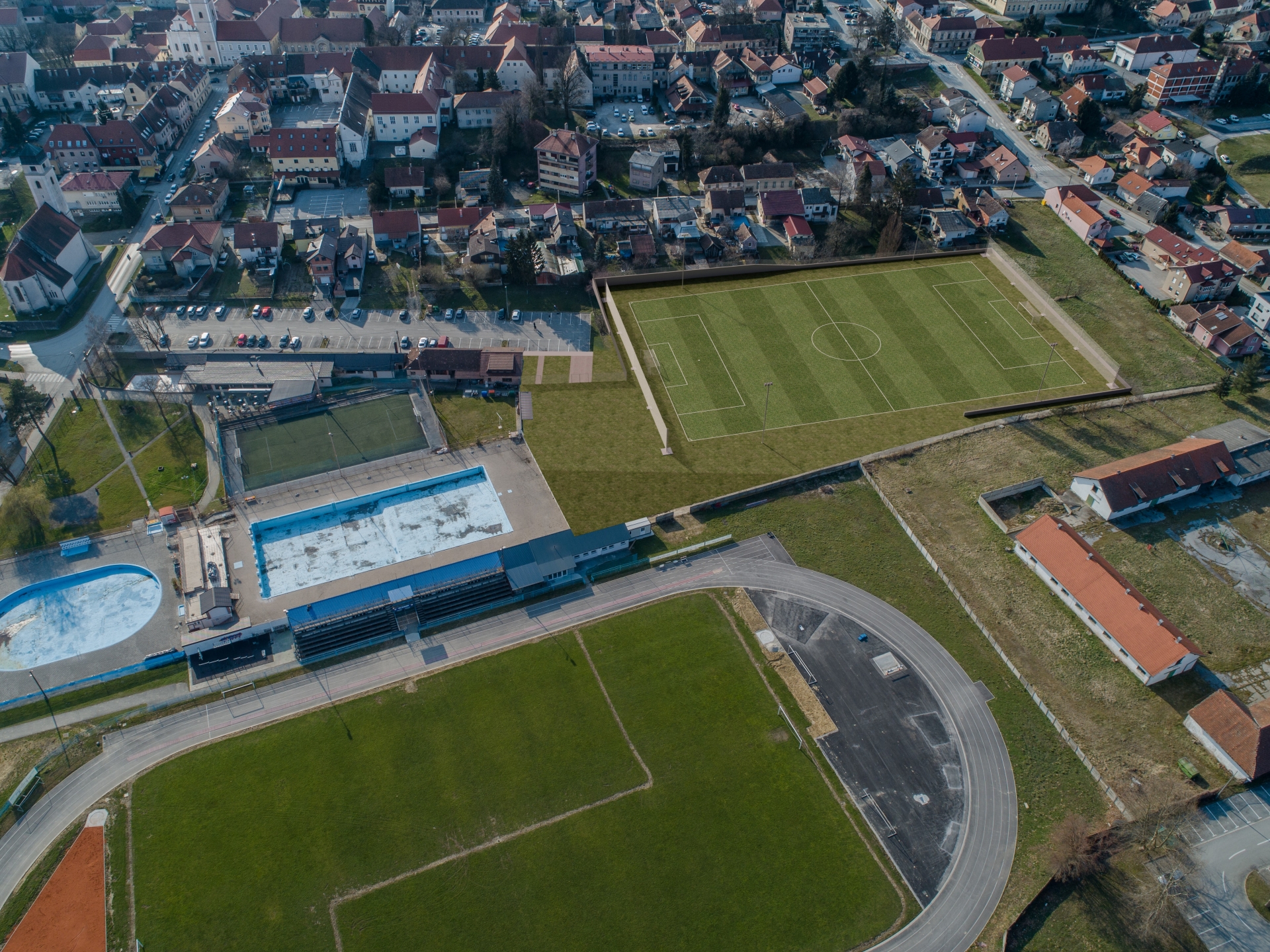

Velikonogometno igralište na umjetnoj travi, Križevci, SRC Križevci

Predmet Glavnog projekta je izgradnja pomoćnog velikonogometnog igrališta s rasvjetom u Križevcima.
Projektirano velikonogometno pomoćno igralište je dimenzija 60 m x 100 m sa zaštitnim zonama 5 m i bočno 3,0+2,0 m, postavljeno sjever-jug na sjeverozapadnom dijelu SRC Križevci. Završna podloga velikonogometnog igrališta je umjetna trava.

Više...

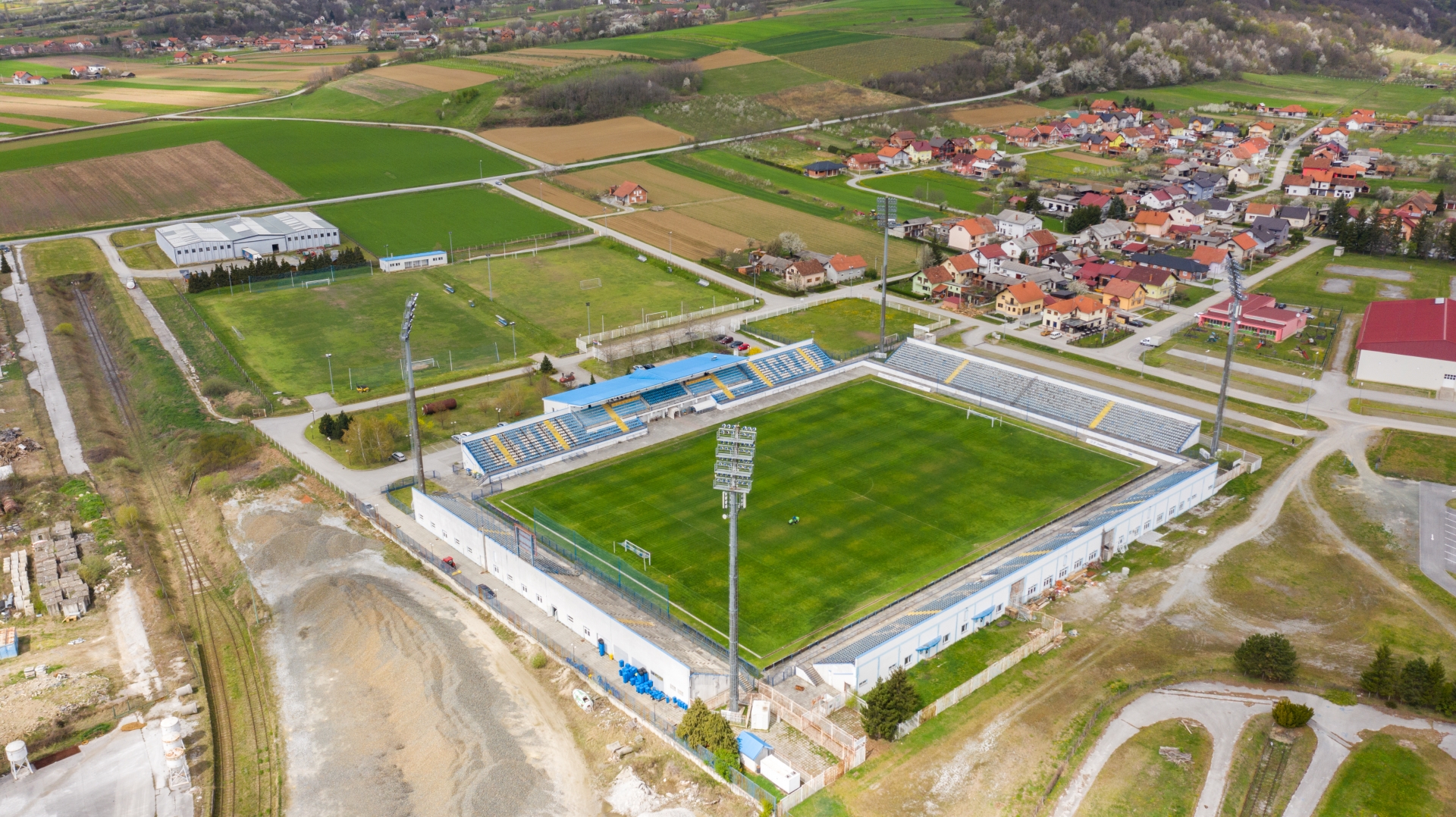

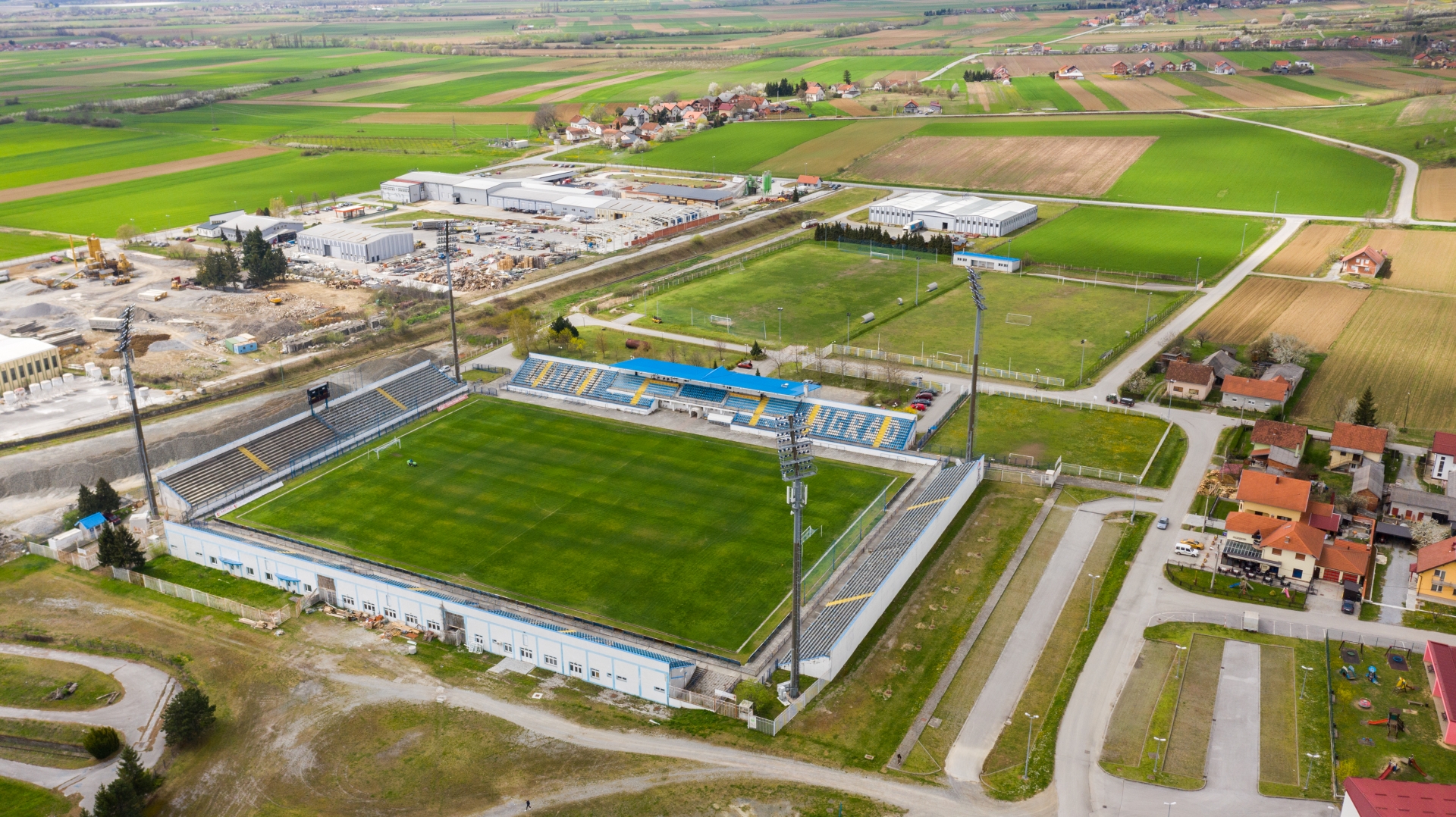

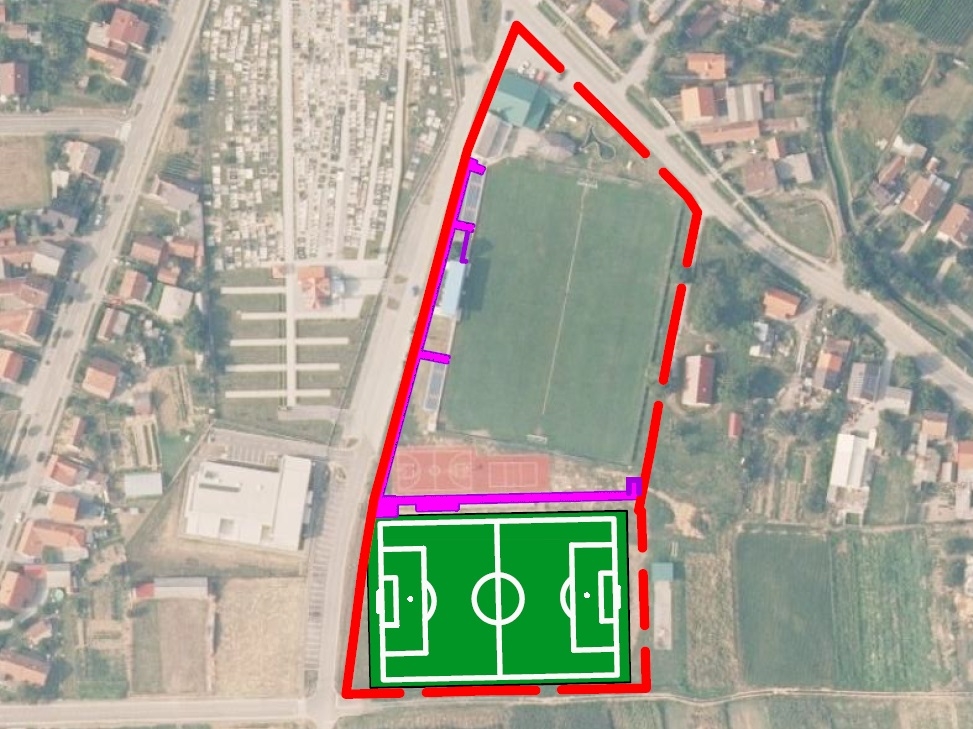

Velikonogometno glavno igralište na prirodnoj travi (hibrid), Velika, ŠRC Općina Velika

Sanacija velikonogometnog igrališta se sastoji od zamjene svih slojeva terena, te izvođenja novih instalacija drenaže i navodnjavanja.

Sanacija malonogometnog igrališta se sastoji od zamjene svih slojeva terena, te izvođenja novih instalacija drenaže. Novoprojektirano igralište je dimenzija 20 x 40 m, s min.3m sigurnosne zone sa svake strane. Konstrukcija igrališta je predviđena sa završnim slojem od umjetne trave i ispune. Ukupna debljina svih slojeva je min.36cm.

Više...

VELIKONOGOMETNO IGRALIŠTE NA UMJETNOJ TRAVI, KUTJEVO

Sportsko igralište – nogometno igralište na umjetnoj travi u Sportsko-rekreacijskom centru Kutjevo u Kutjevu.

Više...

ŠRC KLASIJE Slavonski Brod

Namjeravani zahvat u prostoru čini rekonstrukcija kompleksa Športskog rekreacijskog centra „Klasije“ u Slavonskom Brodu, izgrađenog na građevnoj čestici k.č.br. 2558/2 K.O. Slavonski Brod.

Više...

REKONSTRUKCIJA SPORTSKO REKREACIJSKOG CENTRA OPĆINE VELIKA

Predmet Izvedbenog projekta je REKONSTRUKCIJA ŠPORTSKO-REKREACIJSKOG CENTRA OPĆINE VELIKA (REKONSTRUKCIJA SPORTSKO-REKREACIJSKE GRAĐEVINE U VIDU DOGRADNJE I IZGRADNJA VELIKONOGOMETNOG IGRALIŠTA, RASVJETE I ATLETSKE STAZE) na VELIKA, ZVONIMIROVA 1A.

Više...

SPORTSKI PARK BELI MANASTIR

Predmet Glavnog projekta je SPORTSKI PARK BELI MANASTIR na k.č.br. 1118/1, 1118/2 k.o. Beli Manastir.

Više...

Velikonogometno igralište se izvodi na prirodnoj travi okolo kojeg se nalazi 400 m kružno atletsko trkalište od sintetičke obloge s borilištima. Na vanjskom dijelu izvan linija nogometnog igrališta na udaljenosti 10 cm od linije postavlja se umjetna trava do ruba atletskog trkališta i borilišta.Sukladno zahtjevu investitora potrebno je izgraditi velikonogometno igralište dimenzija 68 m x 105 m na prirodnoj travi koje je smješteno na istočnoj strani sportskog parka. Nakon ugradnje drenaže i navodnjavanja izvršiti nasipavanje slojeva tucanikom u slojevima 15 cm u granulaciji 8/16 mm uz zbijanje, te sloj 10 cm granulacije 4-8 cm. Nakon ugrađenih tucaničkih slojeva slijedi izrada podnog sloja visine 25 cm od kvarcnog pijeska(čistog i pranog granulacije 0/3mm(Granulometrijski sastav kvarcnog pijeska mora biti jednak slijedećim karakteristikama: od 0mm - 0.09mm do 0,2%; 0.125mm do 1%; 0.180mm do 7%; 0.250mm do 17%; 0.355mm do 28.3%; 0.5mm do 18.7%; 0.71mm do 11.4%; 1.0mm do 8.1%; od 1mm do 1.4mm do 9.4%, udio do 3mm iznosi max 1%. Dopuštena oscilacija prolaska kroz sito kvarcnog pijeska iznosi 3%)). Zatim ugradnja gnojiva za izradu plodnog sloja tip kao MALTaflor Seed-o-gran PLUS. Na uređeni plodni sloj ugrađuje se busen EU proizvođača vrhunske kvalitete za sportske nogometne travnjake. Debljina busena 3 cm. širina role 1,2 metra, dužina busena 15 metara. Nakon postave busen se valja lakim glatkim valjcima. Sukladno zahtjevu investitora potrebno je izvesti umjetnu travu između velikonogometnog igrališta i atletske staze. Umjetna trava se postavlja 10 cm iz crte koja omeđuje igralište odijeljena plastičnim valovitim elementom ispod razine terena. Umjetna trava je tipa kao" Polytan LigaGrass 238 " 10/4, debljina vlati 200 mikrona, 8.000 Dtexa, gustoća šava 100/m, 100 % PE Polytan tehnologija sa 4 monofilamentnih uvijenih (kovrčavih) vlakana s jedinstvenom dvostrukom antialergijskom i antigljivičnom poleđinom i perforacijama za odvodnju oborinskih voda. Težina vlakana cca. 730 g/m2, ukupna težina umjetne trave cca. 1.950 g/m2. Isporučuje se u rolama širine 4 m, a spaja se posebnim spojnim trakama i Polytan jednokomponentnim poliuretanskim ljepilom. Kao ispuna koristi se suhi kvarcni pijesak 0,2 - 0,9 mm (15 kg/m2) i SBR bojani zeleni gumeni granulat 0,5 - 2,0 mm (6,0 kg/m2). Visina vlakana umjetne trave je 38 mm. Ukupna visina nakon usipanja materijala je 31 mm (zbog uvijenih vlakana).
Novoprojektirano Atletsko trkalište se izvodi oko velikonogometnog igrališta(glavnog) kružno dužine 400 m sa unutarnjim radijusom od 36,50 m, te opremiti prema standardima IAAF-e (Svjetske atletske federacije). Trkalište se izvodi sa četiri kružne staze(ukupne je širine 5,13 m) dužine 400 m mjereno 30 cm od aluminijskog rubnjaka koji obilježava prvu stazu.
U pravcu predviđeno je trčanje na 6 trkaćih ravnih staza(ukupne je širine 7,57 m) na dužinu od 100 i 110 m(zapreke) sa duljinom za istrčavanje od 26,94 m iza cilja. Širina traka iznosi 122 cm, a omeđene su sa linijama debljine 5 cm
Prije samog starta osigurani su uvjeti 3,0 m od rubnjaka do startne linije.
Na samom trkalištu potrebno je iscrtati sve uzdužne i poprečne linije potrebne za sve atletske discipline sukladno standardima IAAF-e (Svjetske atletske federacije).
Trkalište se izvodi cijelom površinom sa završnim slojem od sintetičke obloge.
Trkalište se omeđuje betonskim rubnjacima sa gumenom završnom „kapom“ od gume(bijele boje) koja umanjuje mogućnost ozljeđivanja prilikom pada, te na unutarnjem dijelu trkališta postavlja se oborinska kanalica od betona sa završnom sintetičkom oblogom.
Završni sloj atletskog trkališta s borilištima je sintetička vodopropusna obloga tipa kao POLYTAN WS ili jednakovrijedna ukupne debljine 15,3 mm koji se izvodi na licu mjesta na trkalištu, osim veće debljine sloja od 20 ili 25 mm na dijelovima gdje je veće opterećenje, te uvjetovano IAAF pravilima.
Potrebno je izvesti kompletne nove slojeve od posteljice na koju je potrebno, ugraditi min. debljinu tamponskog sloja 0/60mm od 35 cm, dva vodopropusna asfaltna sloja, PA 16 50/70 AG4 M vodopropusni (≥0,01cm/s) debljine 5cm i PA 8 50/70 AG4 M4 vodopropusni (≥0,01cm/s) debljine 3cm. Na vodopropusni sloj asfalta nanijeti osnovni primer za asfalt, a na betonske kanalice primer za beton, zatim nanijeti donji sloj SBR gumeni agregat(granulacije 1-4, crne boje) debljine 11 mm povezanih poliuretanskim vezivom. Gornji sloj EPDM granula(granulacija 0,5-1,5, crvena boja) sa poliuretanskim vezivom debljine 4 mm se nanosi špricanjem u tri prolaza na donju podlogu.
Izvedba prema recepturi i tehnologiji izvoditelja za koju postoji važeći certifikat IAAF-a (Međunarodne atletske federacije).
Velikonogometno igralište se izvodi na umjetnoj travi na zapadnom dijelu sportskog parka kao pomoćno igralište glavnom terenu. Umjetna trava je tipa kao" POLYTAN LIGATURF RS+ WORLD CUP EDITION CP 240 16/4“ ili jednakovrijedno koja zadovoljava kriterije FIFA-e (Federation Internationale de Football Association) potrebnim za ishođenje FIFA QUALITY PRO certifikata. Debljina vlati 360 mikrona, 13.000 Dtexa, gustoća šava 160/m, 100 % PE Polytan tehnologija sa 6 monofilamentnih vlakana s jedinstvenom dvostrukom antialergijskom i antigljivičnom poleđinom i perforacijama za odvodnju oborinskih voda. Težina vlakana cca. 1000 g/m2, ukupna težina umjetne trave cca. 2.190 g/m2. Isporučuje se u rolama širine 4 m, a spaja se posebnim spojnim trakama i Polytan jednokomponentnim poliuretanskim ljepilom. Kao ispuna koristi se suhi kvarcni pijesak (prosijanog u količini od 19 kg/m2. Suhi kvarcni pijesak mora biti u granulaciji između 0,3-0,8mm, s tim da maksimalna količina ispod 0,3 mm smije biti 8%, od toga maksimalno 2 % ispod 0,1 mm. Maksimalna količina iznad 1,0 mm smije biti 1%. U krivulji prosijavanja 40-70% ukupne količine mora biti promjera 0,5mm) i ugradnja EPDM granulata od recikliranog materijala tamno sive boje, granulacije 0,8 - 2,5 mm. Usipava se strojno u količini od 9 kg/m2. Visina vlakana umjetne trave je 40 mm.
Sukladno zahtjevu investitora potrebno je izgraditi multisportsko igralište dimenzija 34,50 m x 50 m na kojoj se iscrtavaju linije za sportove(košarka, odbojka, rukomet i mali nogomet). Izvedba završnog višeslojnog visokoelastičnog sustava na bazi akrilnih smola za multifunkcionalne sportske terene MAPECOAT TNS MULTISPORT PROFESSIONAL, ukupne debljine do 1,5 mm na prethodno pripremljenu podlogu od asfalta.
Sukladno zahtjevu investitora potrebno je izgraditi dva teniska terena jedno uz drugo na dimenziji od 29,32 m x 33,10 m na kojoj se iscrtavaju linije za dva teniska igrališta. Izvedba završnog višeslojnog visokoelastičnog sustava na bazi akrilnih smola za teniske terene MAPECOAT TNS COMFORT, ukupne debljine 5.5-6.5 mm na prethodno pripremljenu podlogu od asfalta. Pod se sastoji iz sljedećih slojeva: nanošenje temeljnog sloja ADESILEX G19, zatim amortizirajuće podloge od SBR granula MAPECOMFORT, zatim MAPECOAT TNS PRIMER EPW i završnog sloja na samom terenu MAPECOAT TNS FINISH 1.3.4. Pod je namijenjen za vanjske prostore te je izrazito otporan na habanje.

VELIKONOGOMETNO IGRALIŠTE NA UMJETNOJ TRAVI, GRAFIČAR, OSIJEK

Predmet Glavnog projekta je rekonstrukcija sportskog igrališta sportsko rekreacijske namjene (veliko nogometno igralište – pomoćni teren) koje se nalazi unutar sportskog centra Grafičar, Poljski put 3 u Osijeku.

Više...

Trenutno stanje na predmetnog građevnoj čestici se na nalaze dva veliko nogometna igrališta na prirodnoj travi (glavno i pomoćno) i malo nogometno igralište na umjetnoj travi, za potrebe sportskog odgoja (škola nogometa), sukladno zahtjevu Investitora potrebno je na južnoj strani građevne čestice na mjestu veliko nogometnog igrališta (pomoćnog) na prirodnoj travi izvršiti rekonstrukciju igrališta u svim slojevima s oborinskom odvodnjom, te sa završnim slojem od umjetne trave, te ga uskladiti dimenzijama i zaštitnim zonama sukladno pravilima HNS-a i UEFA i postaviti zaštitne mreže iza golova (istok i zapad). Postojeća zaštitna mreža iza golova se uklanja.
Sjeverno se nalaze glavno veliko nogometno igralište i malo nogometno igralište koje nisu predmetnog ovog zahvata, kao ni ostale zgrade.
Potrebno je rekonstruirati sportsko igralište – veliko nogometno igralište - pomoćno na umjetnoj travi sa zaštitnim mrežama koje će se nalaziti unutar Sportskog centra Grafičar na južnom dijelu k.č.br. 3292/1 k.o. Osijek u Osijeku, Poljski put 3.
Rekonstrukcija se izvodi u svim slojevima, oborinskom odvodnjom, te završnim slojem od umjetne trave. Sa istočne i zapadne strane iza golova veliko nogometnog igrališta postavlja se zaštitna mreža visine 7,76 m, postojeća se uklanja. Na južnoj strani uz samo igralište u cijeloj zoni do granice predmetne građevne čestice postavit će se umjetna trava kako bi se osigurao prostor za dvije kučice za rezervne igrače i jedna za delegata.
Veliko nogometno igralište se izvodi na umjetnoj travi dimenzija 68 m x 105 m sa zaštitnim pojasom od 5 m (umjetna trava) iza golova i bočno uz igralište.
Igralište će se omeđiti betonskim rubnjakom širine 8 cm uz koji će se urediti zelena površina (sjever, istok i zapad) radi uklapanja u okolni teren, te sa južne strane dužinom cijelog igrališta postavlja se umjetna trava do same granice građevne čestice radi postavljanja kučica za rezervne igrače (2 kom) i delegata (1 kom).
Uz veliko nogometno igralištu sa južne strane postavljaju se kučice za rezervne igrače (2 kom) i delegate (1 kom).
Na cijeloj površini veliko nogometnog igrališta potrebno je ukloniti sloj humusa u debljini od 20 cm.
Izvršiti iskop, betoniranje i postavljanje čeličnih nosača zaštitne mreže s istočne i zapadne strane veliko nogometnog igrališta iza golova, visine 7,76 m.
Zatim izvršiti iskop do kote posteljice, valjanjem i uređivanjem same posteljice.

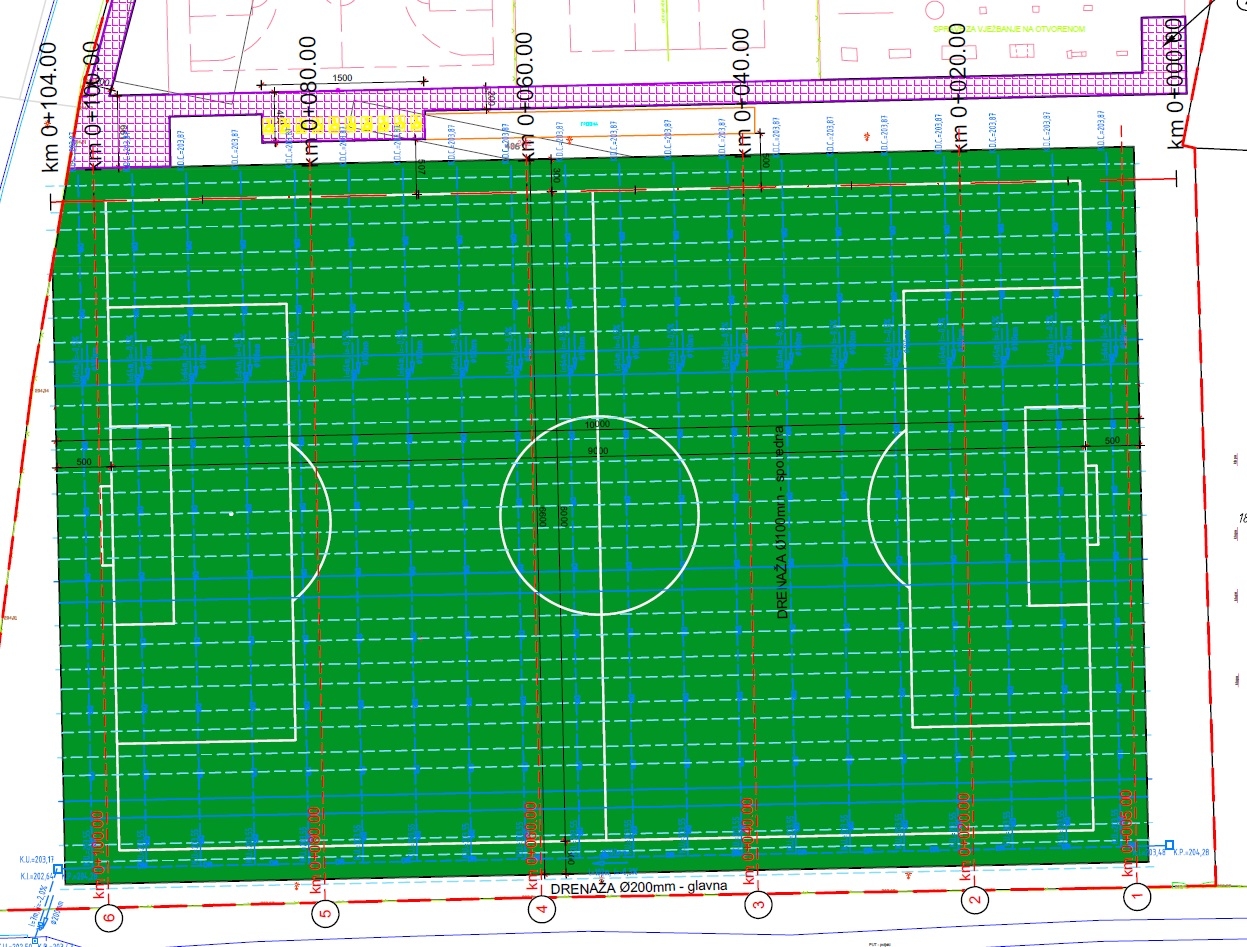

Izvršiti iskop drenažnih rovova u smjeru sjever - jug kao primarne drenaže na svakih 6,0 m razmaka u nagibu od 0,3% prema sjeveru i glavnom drenažnom odvodu.
Nakon uređenja rovova i posteljice potrebno je postaviti na cijelu površinu i rovove geotekstil tip 300 g/m2, nakon postavljanja drenaže  100 u rovove, u padu prema sjevernoj strani, ugraditi kamenu frakciju 8/63.5 mm do visine posteljice.
Nakon ugradnje drenaže izvršiti nasipavanje slojeva tucanikom u slojevima 20 cm u granulaciji 32/64 mm, mm statičkim valjanjem, zbijanjem i ravnanjem, 10 cm u granulaciji 16/32 mm statičkim valjanjem, zbijanjem i ravnanjem, te zatim sloj 5 cm granulacije 0/16 mm statičkim valjanjem, zbijanjem i ravnanjem.
Nakon zbijanja i ugradnje izvršiti ravnanje laserskim navođenim graderom. Maksimalno odstupanje od točne projektirane visine je 6 mm, mjereći s aluminijskom letvom dužine minimalno 4 m. Valjanje podloge je dozvoljeno isključivo valjkom, bez vibracije. Prilikom valjanja, nužno je vlažiti drobljeni materijal da se dobije potrebna zbijenost podloge.
Nakon niveliranja laserskim navođenim graderom postavlja se završni sloj od umjetne trave visine 5,5 cm s ispunom od silikatnog pijeska i SBR granula, a sve prema uputama dobavljača završnog sloja (sintetičke trave).
U postavljenu umjetnu travu potrebno je ugraditi zatim sloj hidroklasificiranog, opranog i osušenog silikatnog pijeska granulacije 0,5-1,0mm ,32 kg/m2(točnu kilažu definira proizvođač umjetne trave tehničkim listom).
Nakon ugrađenog silikatnog pijeska ugrađuje se SBR gumeni granulatt u granulaciji 0,5-2,0 mm , a sve sukladno uputama dobavljača umjetne trave od 8kg/m2(točnu kilažu definira proizvođač umjetne trave tehničkim listom).
Na veliko nogometnom igralištu se postavljaju dva fiksna aluminijska nogometna gola 732 x 244cm, izrađenih iz aluminijskih ovalnih profila dimenzija 120 x 100 mm, sa mrežom 5,5mm, a sve sukladno HNS i UEFA standardima i normi EN 748.
Velikonogometno igralište se označava bijelim linijama od umjetne trave sukladno HNS i UEFA pravilima, te korner zastavicama.
Zaštitna mreža iza golova pokriva stranicu igrališta iza gola 60 m na istočnoj strani i 60 m na zapadnoj strani. Mreža je od konopa.
Oborinska odvodnja rekonstruiranog igrališta je riješena procjeđivanjem kroz umjetnu travu u donje slojeve, te drenažnim cijevima i odvodnim cijevima preko revizijskih okana u retenciju (15 min zadržavanje) te ispustom  160 u konačni recipijent, mješovitu kanalizaciju na javnoj površini (k.č.br. 4335 k.o. Osijek) sjeverno uz sam Sportski centar Grafičar.
