Atletske staze

Sportski tereni Velika OŠ IGK

Projektom je predviđena izgradnja sportskih igrališta – atletska staza s borilištima i sportski tereni (košarka, rukomet, malinogomet, odbojka, graničar i vanjsko vježbalište) koji se nalazi unutar dvorišta Osnovne Škole Ivana Gorana Kovačića u Velikoj, Trg Josipa bana Jelačića 7, na k.č.br. 889/1 k.o. Velika.

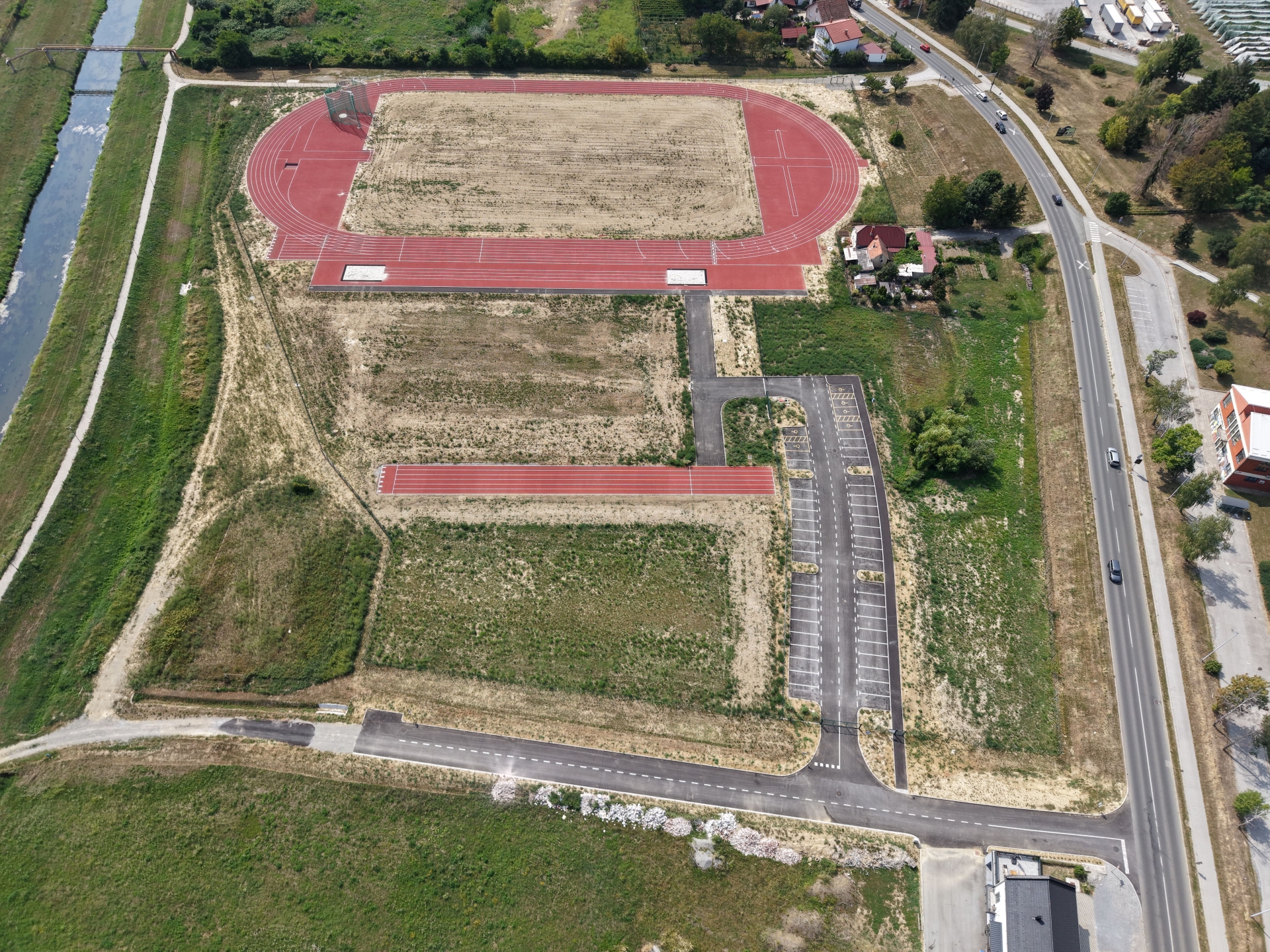

Atletska staza se sastoji od četiri kružne atletske trkače staze užine 333 m i šest trkaćih staza na 100m. U zapadnom polukrugu predviđena su borilišta – skok s motkom, zaletište za skok u dalj i jama za doskok i skok u vis, dok je bacalište za kuglu pozirano istočno od polukruga. Završna obrada je vodopropusna sintetička obloga debljine 13mm sukladno IAAF standardima kao i sama potrebna atletska oprema.

Košarkaško igralište se izvodi na sintetičkoj oblozi dimenzija 28 m x 15 m sa zaštitnim pojasom od 2 m u svim smjerovima, igralište se nalazi na istočnoj strani unutar kružne atletske staze. Završna obrada je vodopropusna sintetička obloga debljine 16mm sukladno FIBA standardima kao i sama potrebna oprema.

Rukometno igralište se izvodi na sintetičkoj oblozi dimenzija 20 m x 40 m sa zaštitnim pojasom od 2 m u bočnim smjerovima i 3 m iza golova, igralište se nalazi na istočnoj strani unutar kružne atletske staze zapadno od košarkaškog igrališta. Završna obrada je vodonepropusna akrilna podloga debljine 1 mm sukladno IHF standardima kao i sama potrebna oprema.

Malonogometno igralište se izvodi na sintetičkoj podlozi od umjetne trave dimenzija 20 m x 40 m sa zaštitnim pojasom od 2 m u bočnim smjerovima i 3 m iza golova, igralište se nalazi na zapadnoj strani unutar kružne atletske staze zapadno od rukometnog igrališta. Završna obrada je vodopropusna podloga od umjetne trave debljine 3,8 mm s ispunom od kvarcnog pijeska i SBR granula, a sve sukladno FIFA standardima kao i sama potrebna oprema.

Odbojkaško igralište se izvodi na sintetičkoj oblozi dimenzija 18 m x 9 m sa zaštitnim pojasom od 4 m u bočnim smjerovima i 6 m iza servis linija, igralište se nalazi na zapadnoj strani unutar kružne atletske staze zapadno od malonogometnog igrališta. Završna obrada je vodopropusna sintetička obloga debljine 16mm sukladno FIVB standardima kao i sama potrebna oprema.

Igralište za graničar se izvodi na sintetičkoj oblozi dimenzija 24 m x 15 m sa zaštitnim pojasom od 3,5 m u bočnim smjerovima i 3 m iza glavnih linija, igralište se nalazi na jugoistočnoj strani unutar kružne atletske staze. Završna obrada je vodopropusna sintetička obloga debljine 16mm sukladno standardima za igranje graničara u Hrvatskoj.

Vanjsko vježbalište izvodi na sintetičkoj podlozi od umjetne trave dimenzija 24 m x 15 m s ispunom od kvarcnog pijeska na kojoj se postavljaju sprave za vježbanje.

Iza sportskih igrališta rukomet, mali nogomet i odbojka postavlja se s južne i sjeverne strane zaštitna mreža visine 5,0 m od pletiva PP na aluminijskim stupovima.

Pješačka staza se gradi između sportskih igrališta širine od 2,0m do 3,5 m kao komunikacija pješačka od same škole do sportskih igrališta sa završnom obradom od betonskioh opločnjaka.

Na istočnoj, sjevernoj i zapadnoj strani na rubu predmetne građevne čestice izvodi se panel ograda sa visine 1,8 m kako bi se osigurao kontrolirani ulaz u prostor škole i samih igrališta.

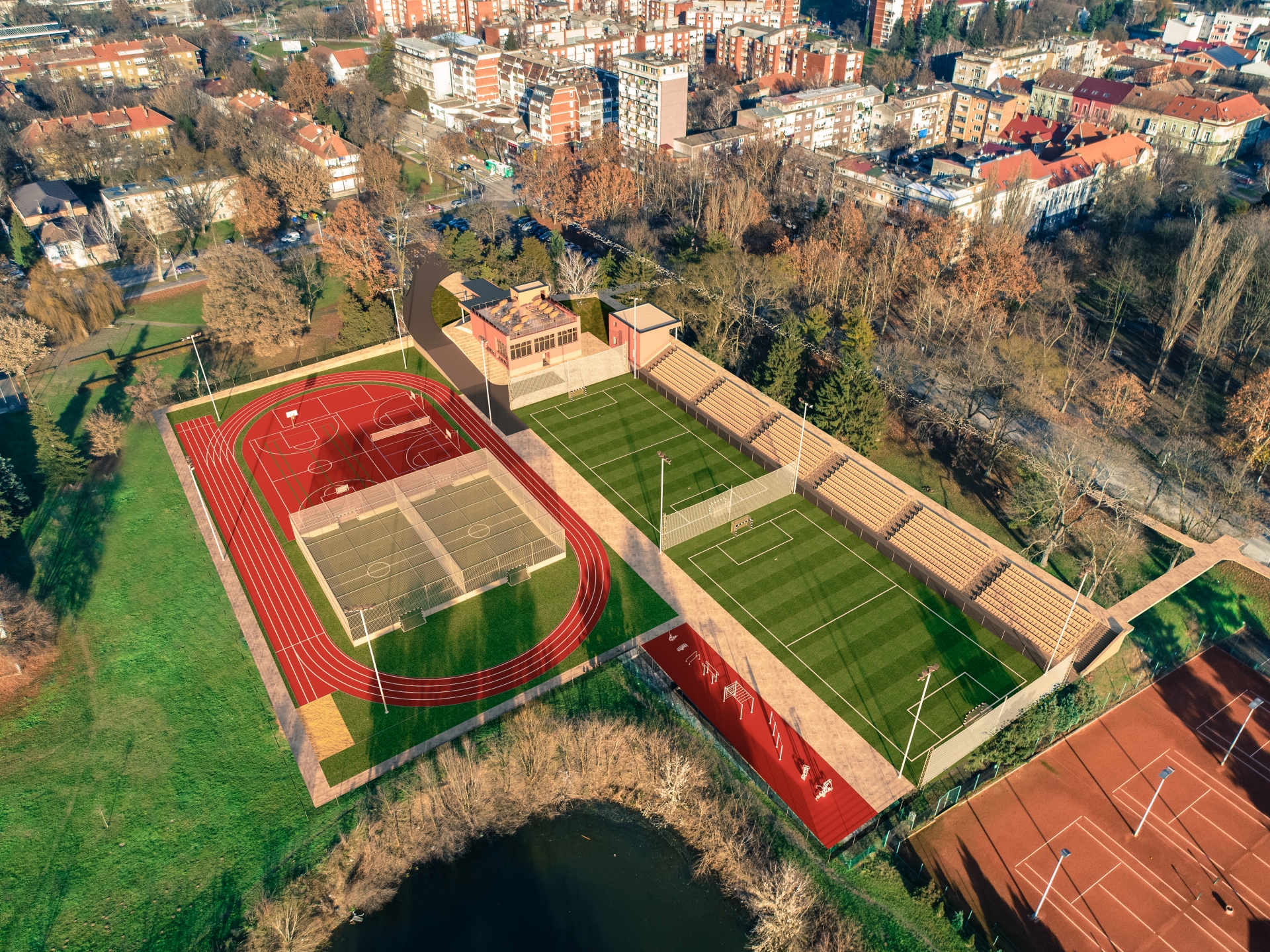

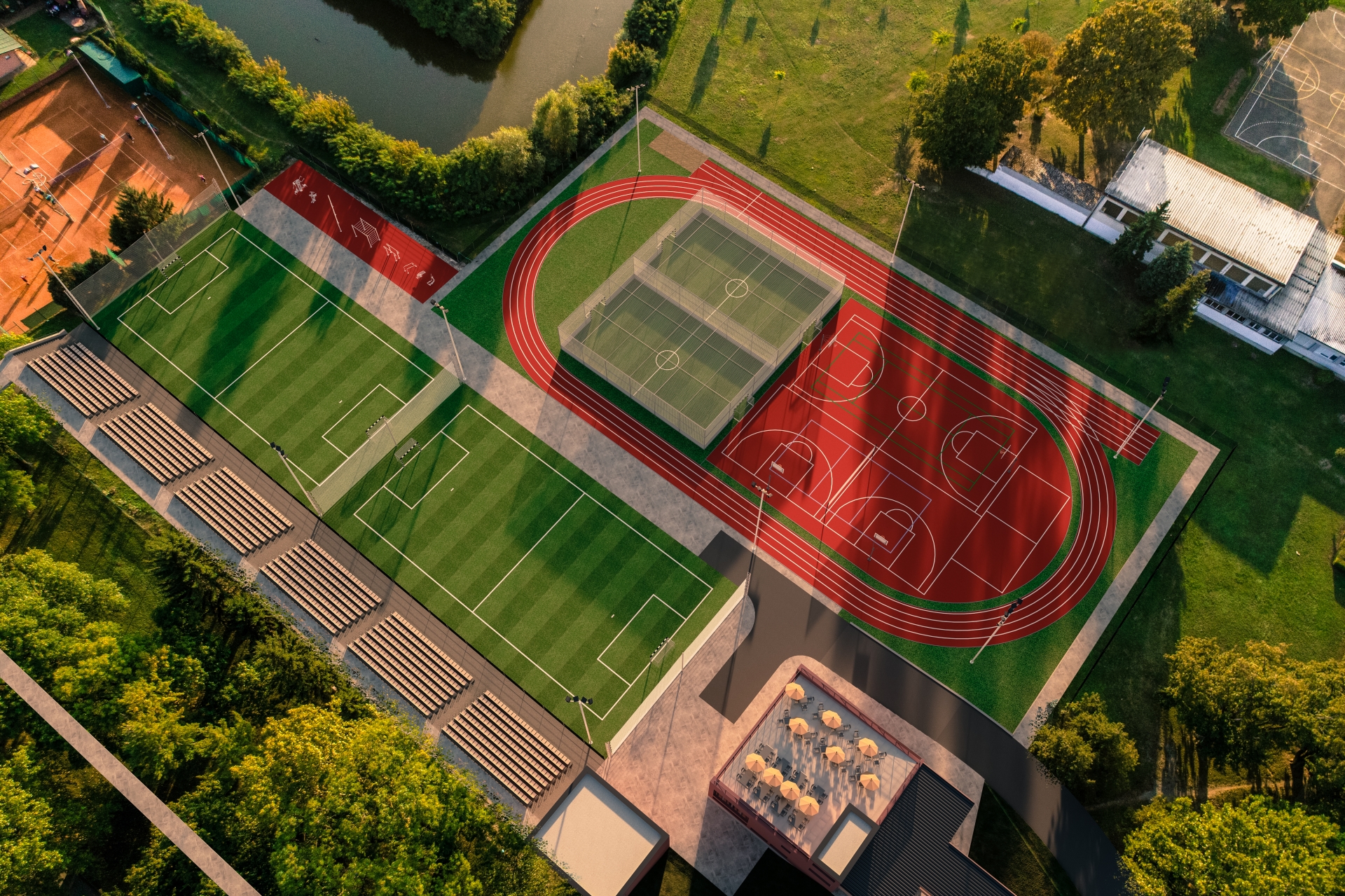

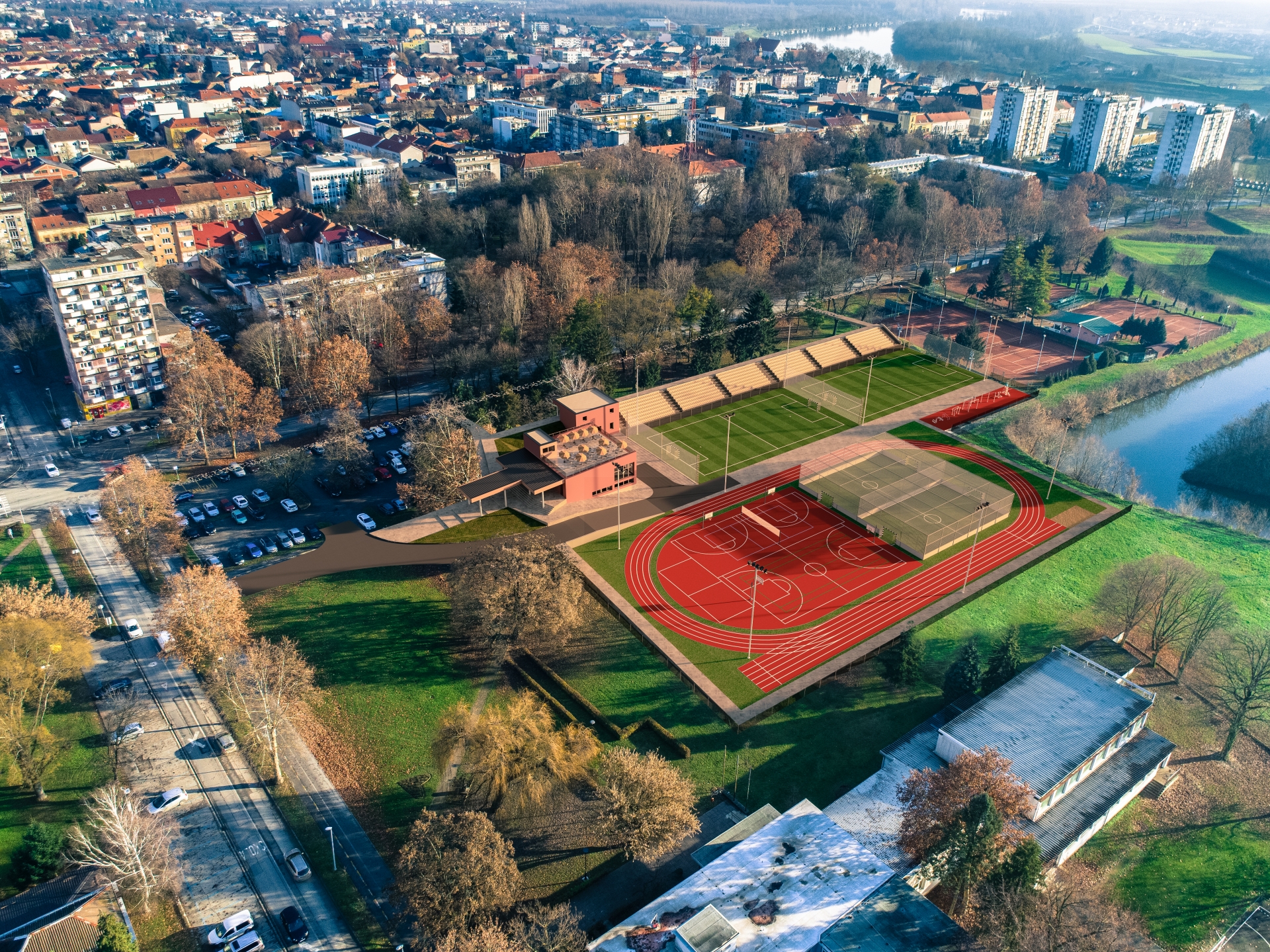

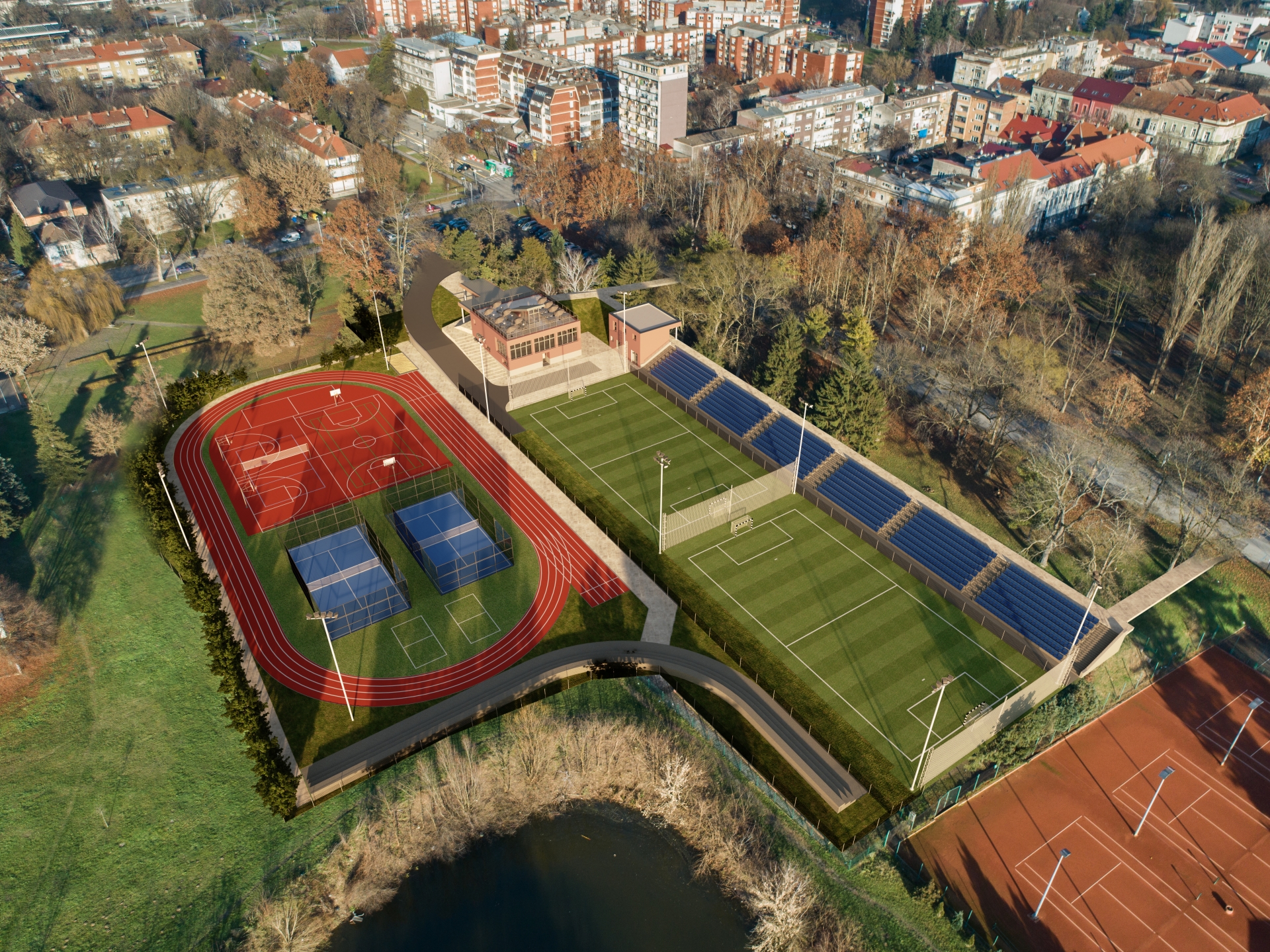

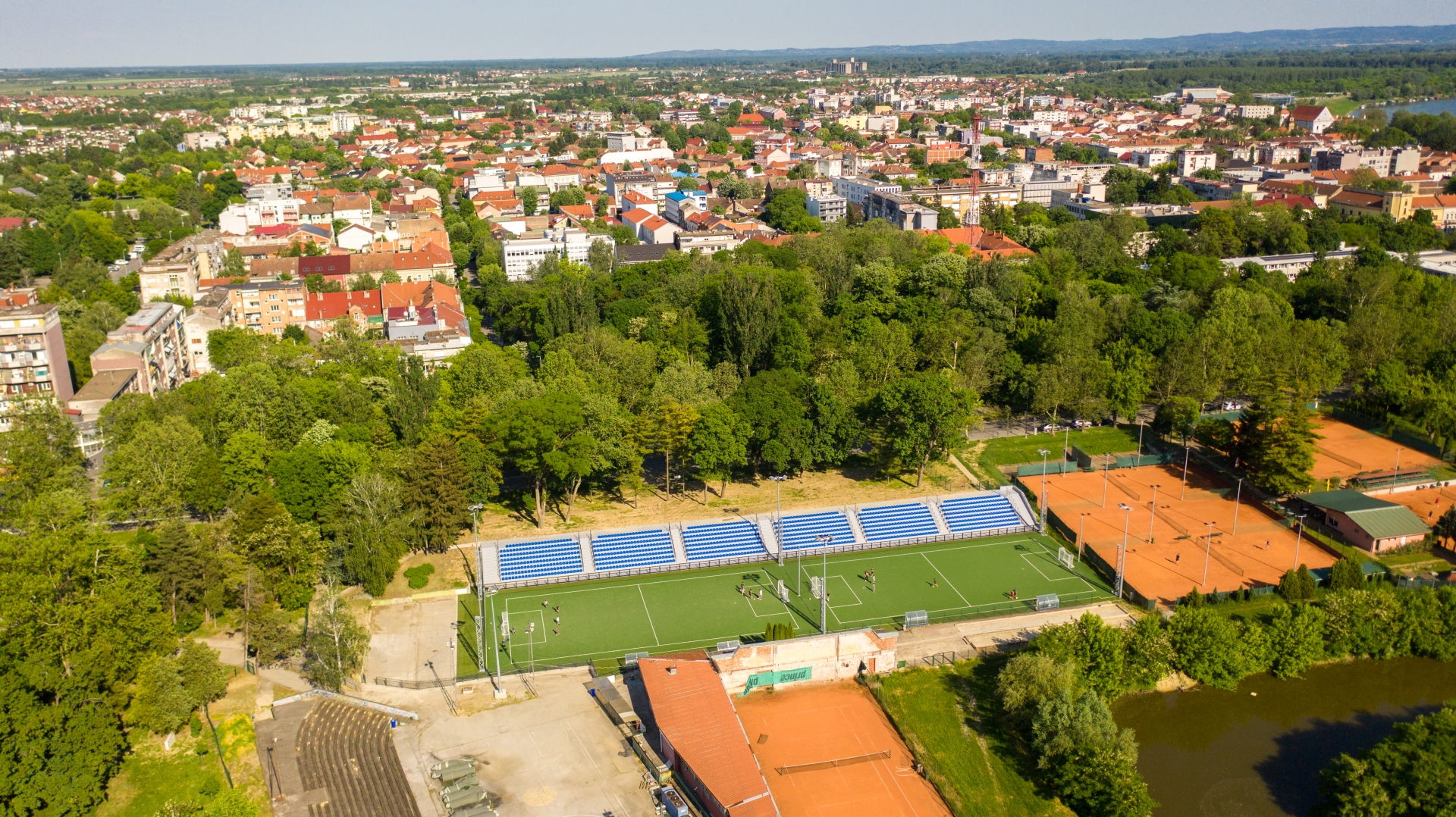

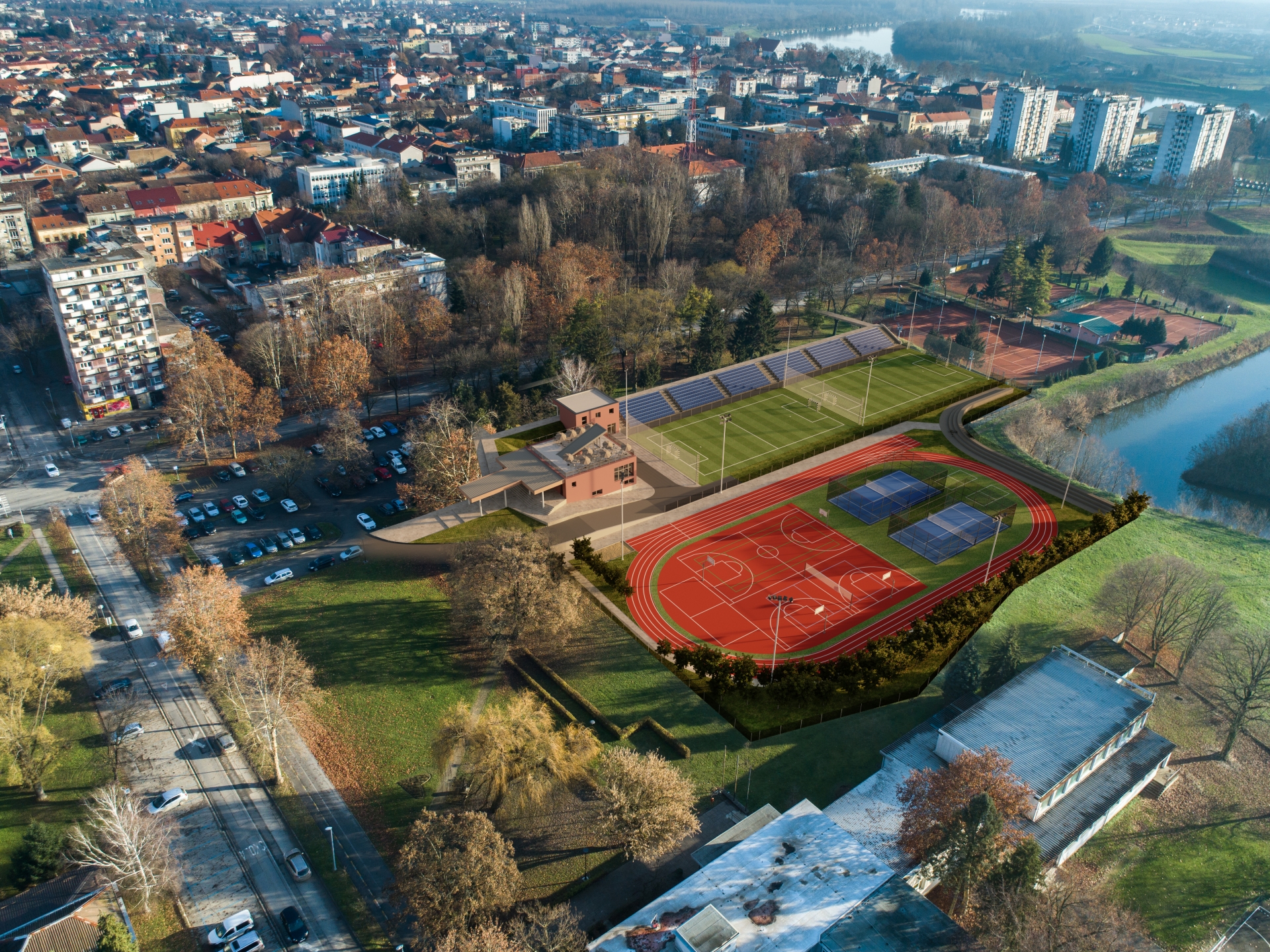

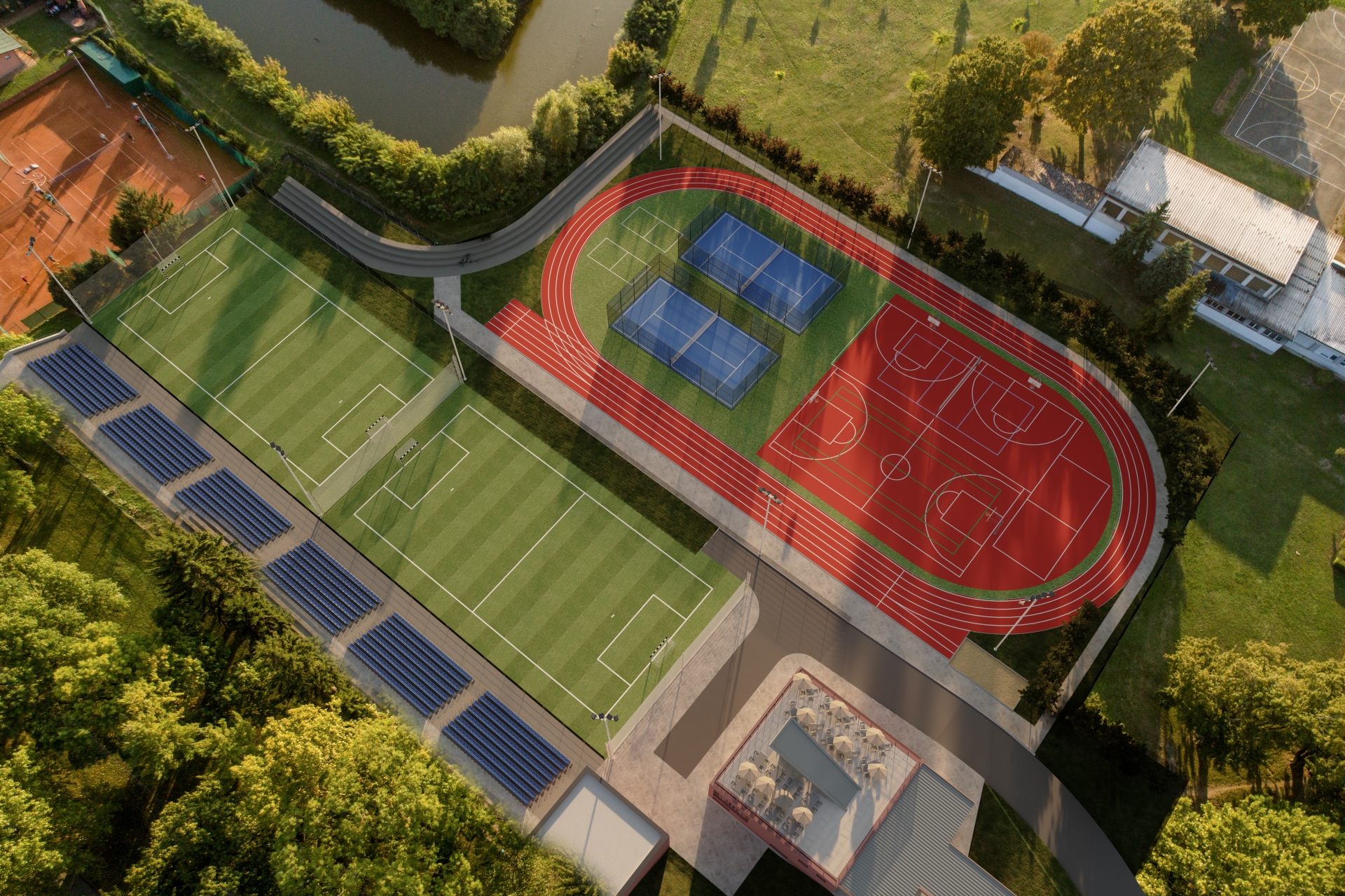

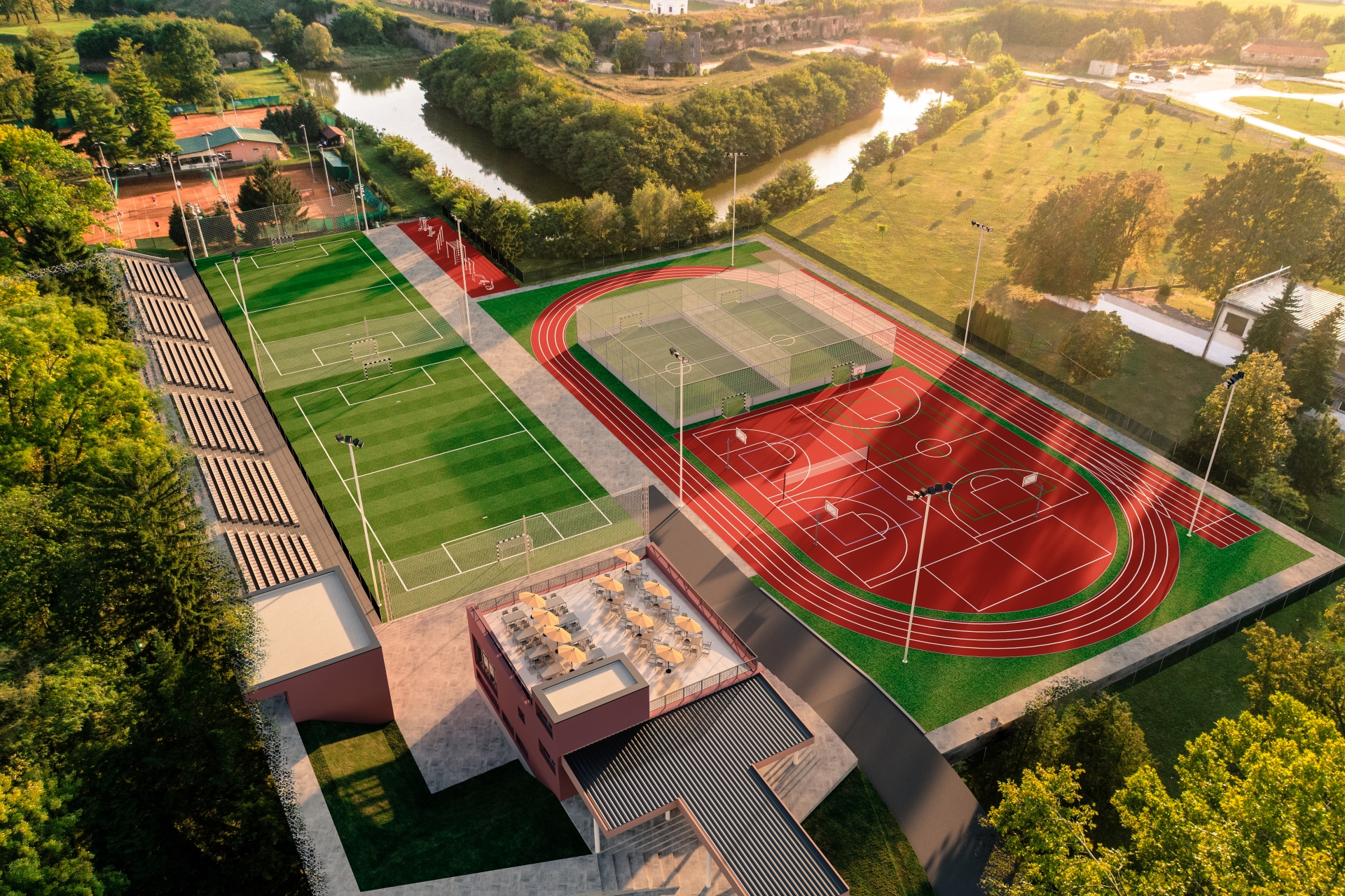

ŠRC KLASIJE Slavonski Brod

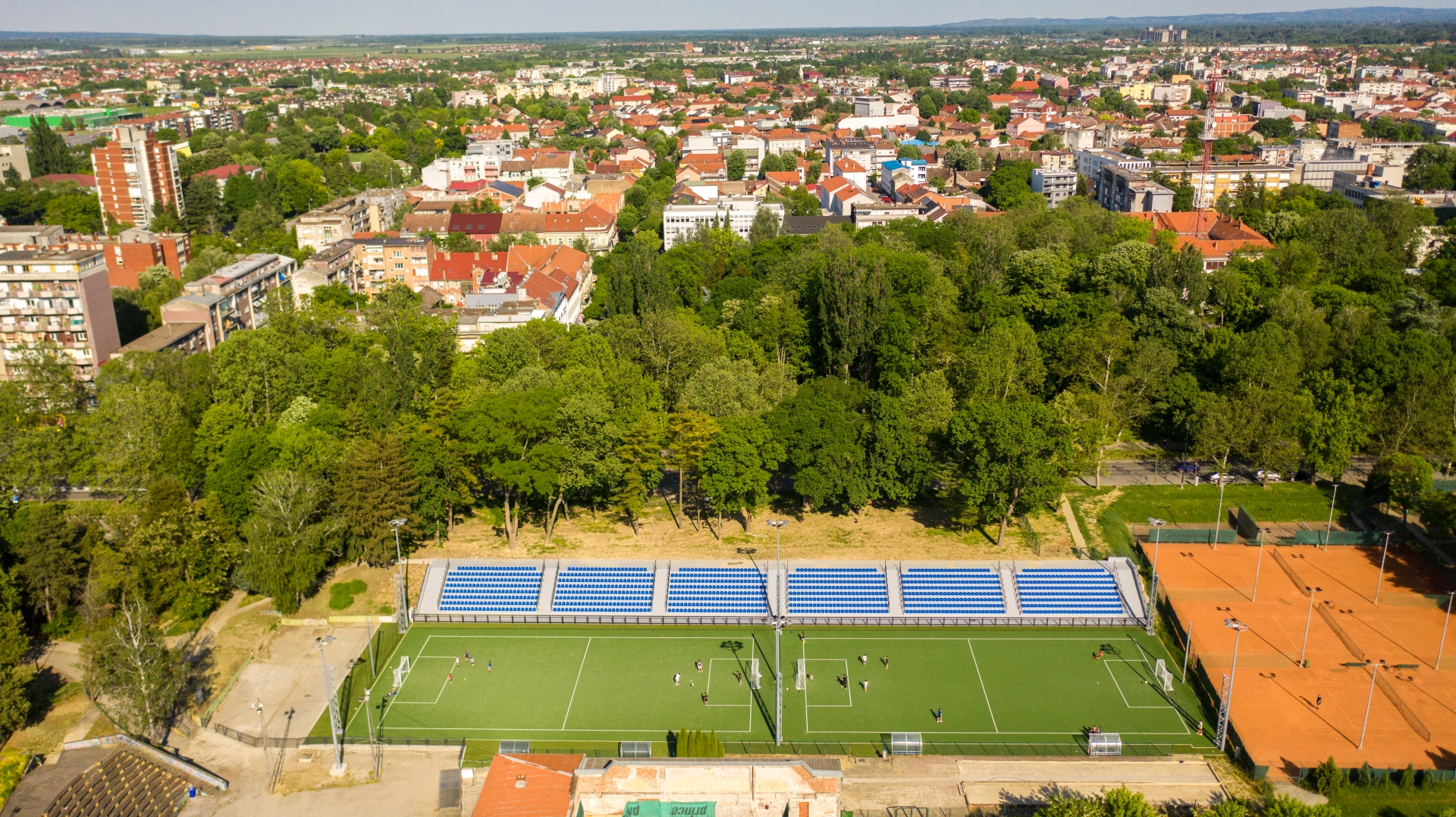

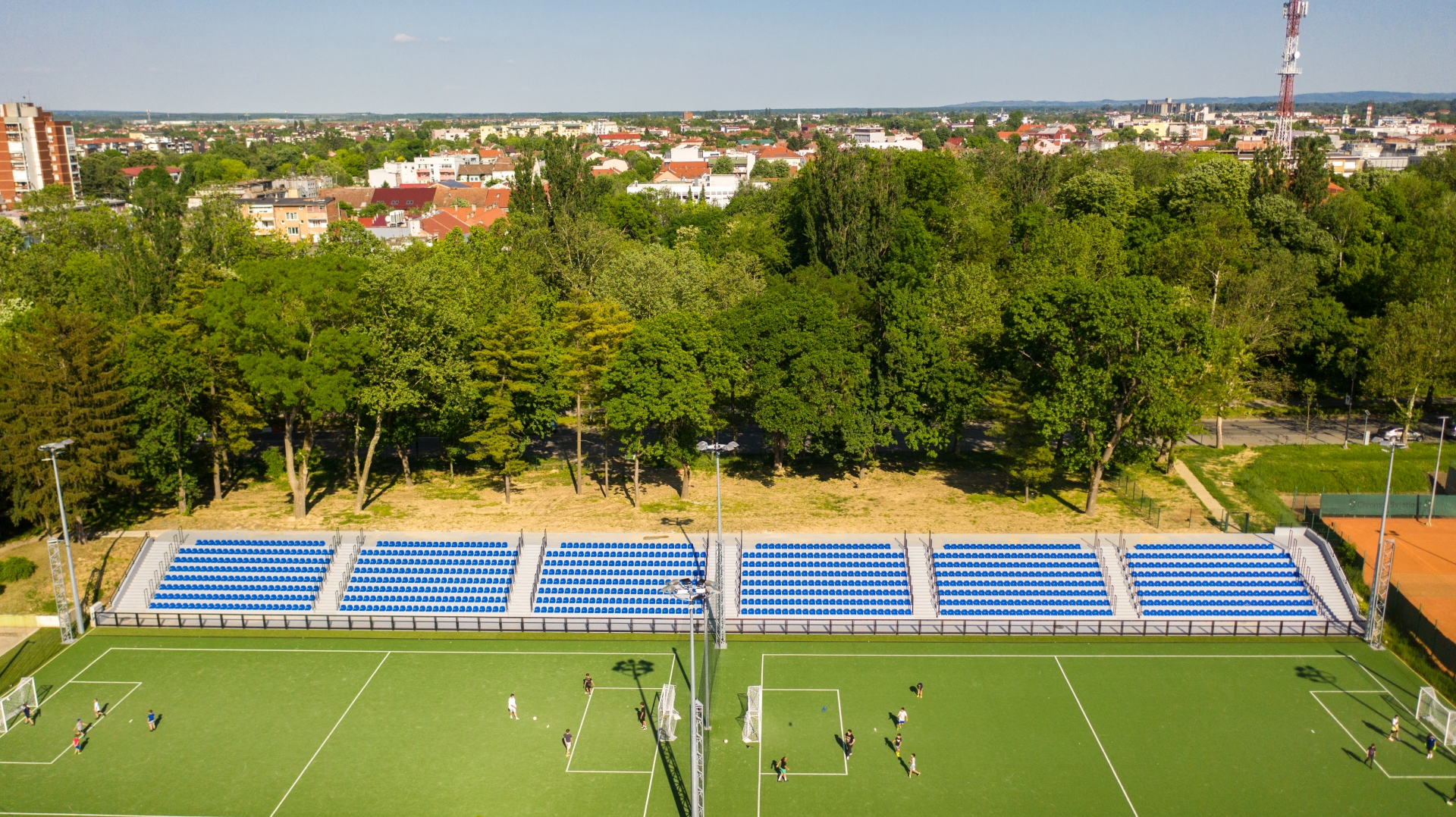

Namjeravani zahvat u prostoru čini rekonstrukcija kompleksa Športskog rekreacijskog centra „Klasije“ u Slavonskom Brodu, izgrađenog na građevnoj čestici k.č.br. 2558/2 K.O. Slavonski Brod.

Na zapadnom dijelu kompleksa predviđa se izgradnja atletske staze s kružnim trkalištem od 200 m i jamom za skok u dalj, te unutar njega:
- dva nogometna igrališta "matinela" na umjetnoj travi (SBR 25mm+38 mm umjetna trava sa kvarcnim pijeskom i bojanim SBR granulama) i
- igralište za košarku (i tenis, na istoj površini), dva "hakl" košarkaška igrališta (i odbojka, na istoj površini) i igralište za graničar, a sve na sintetičkoj podlozi (EPDM 10mm).
Sjeverni dio kružnog 200 m atletskog trkališta djelomično zahvaća k.č.br. 2415/3.

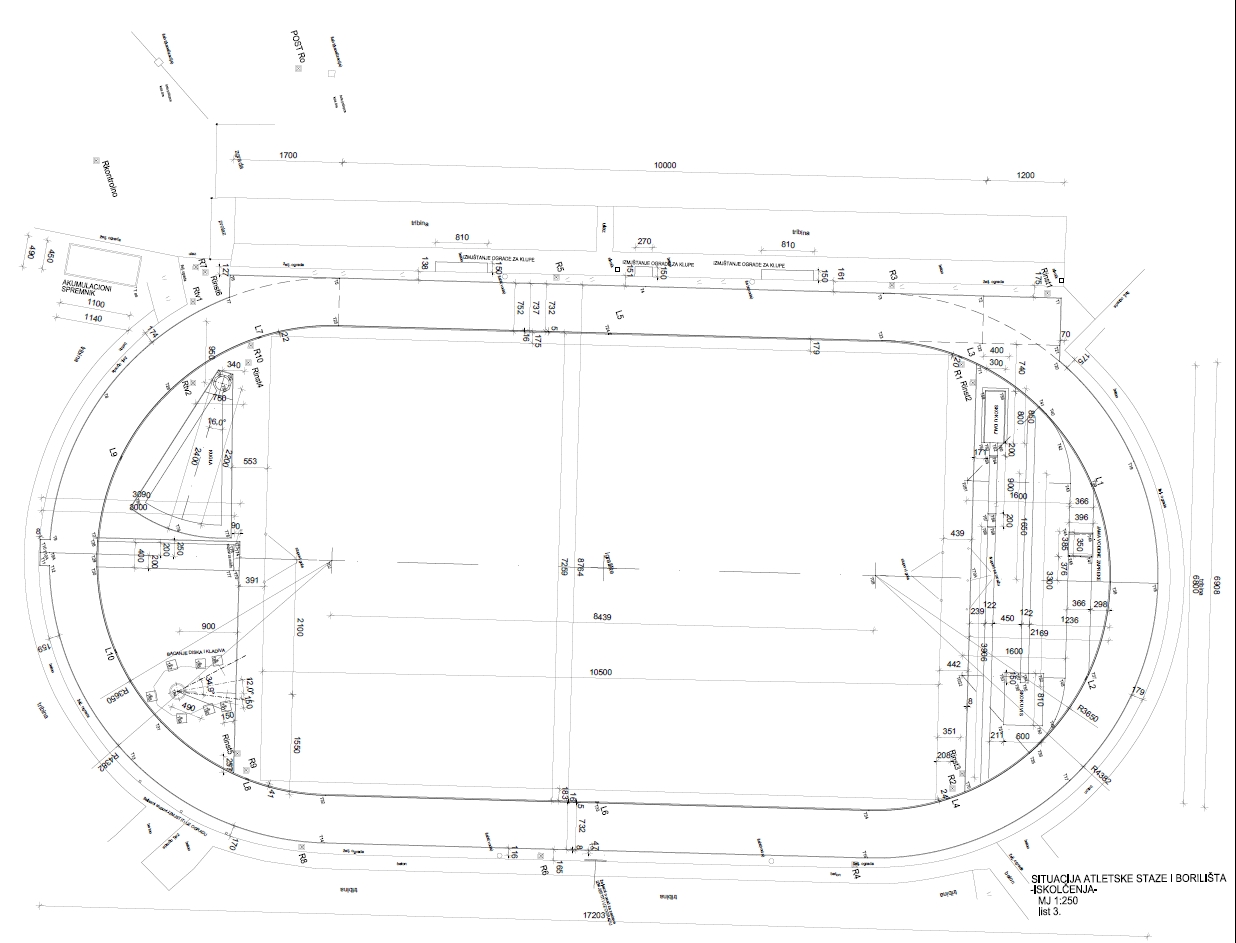

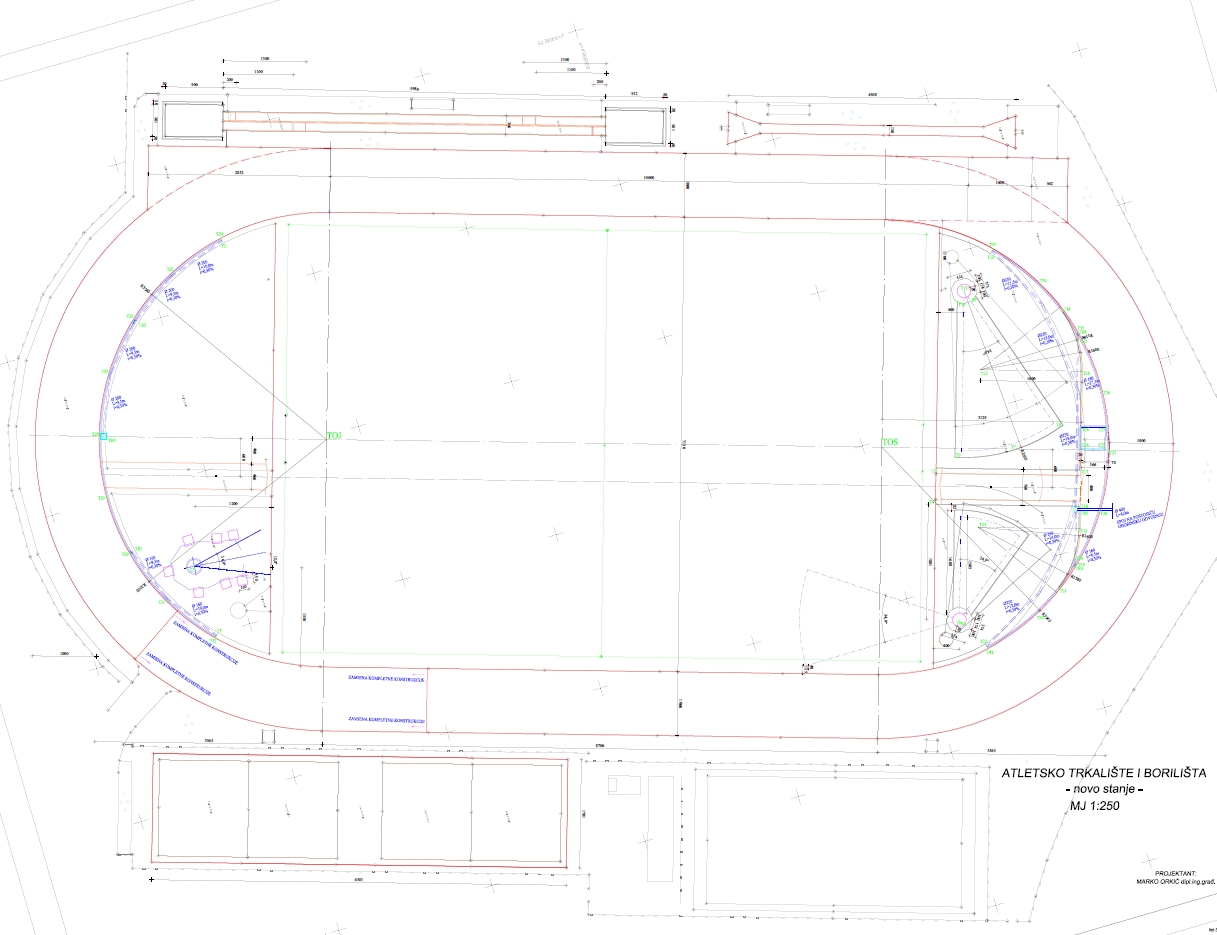

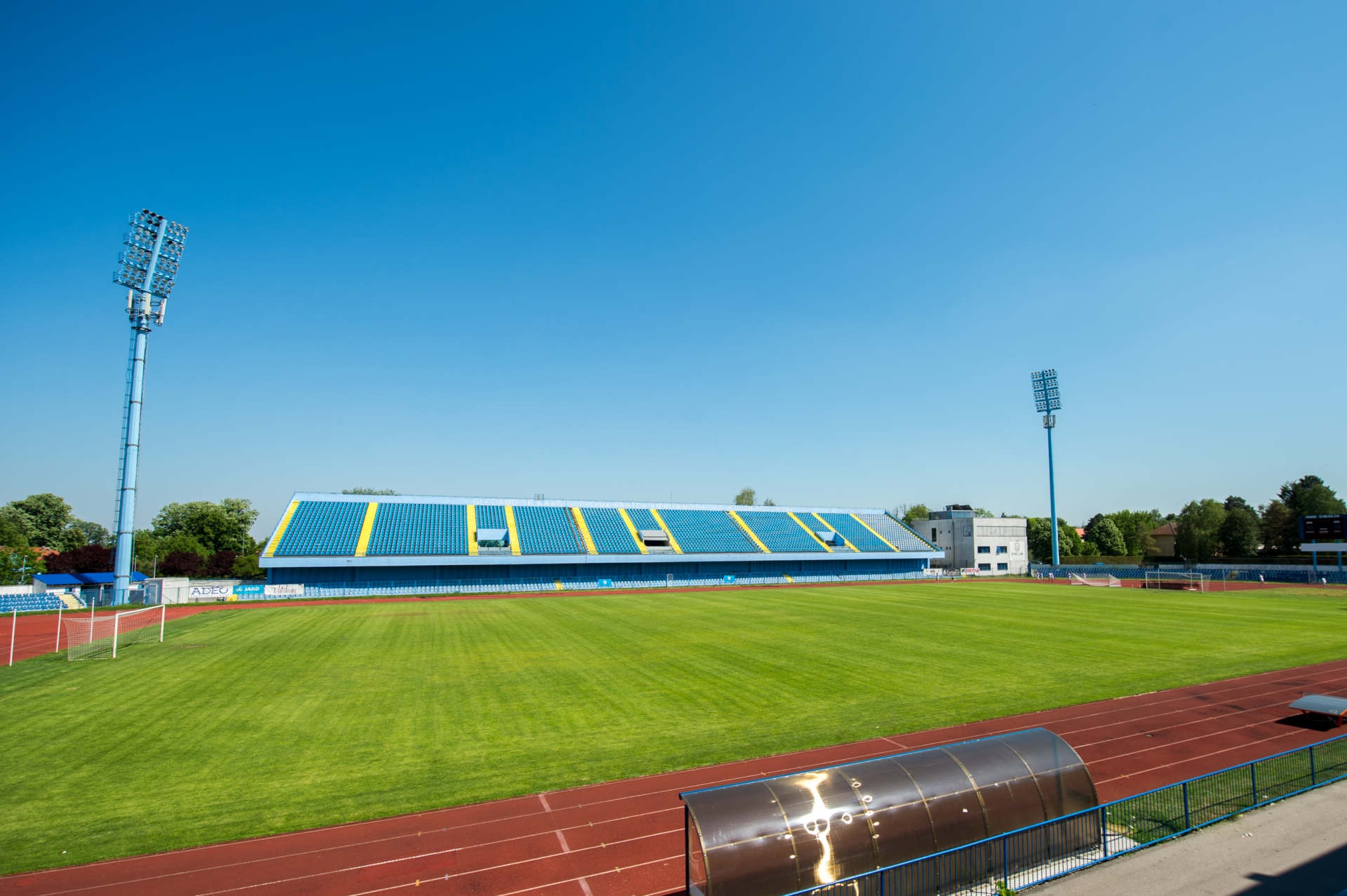

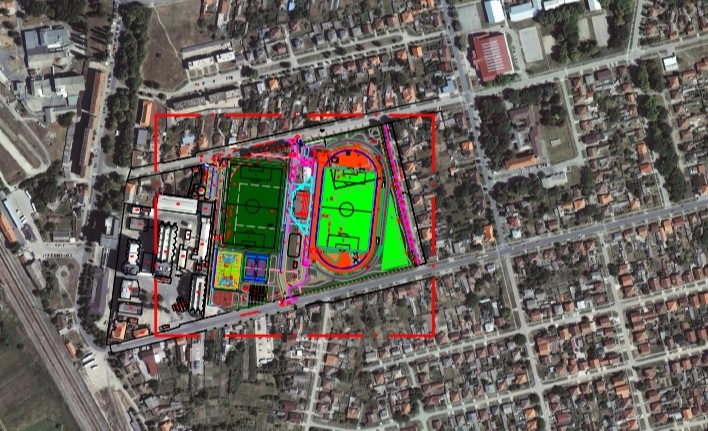

REKONSTRUKCIJA ATLETSKOG TRKALIŠTA I BORILIŠTA VINKOVCI

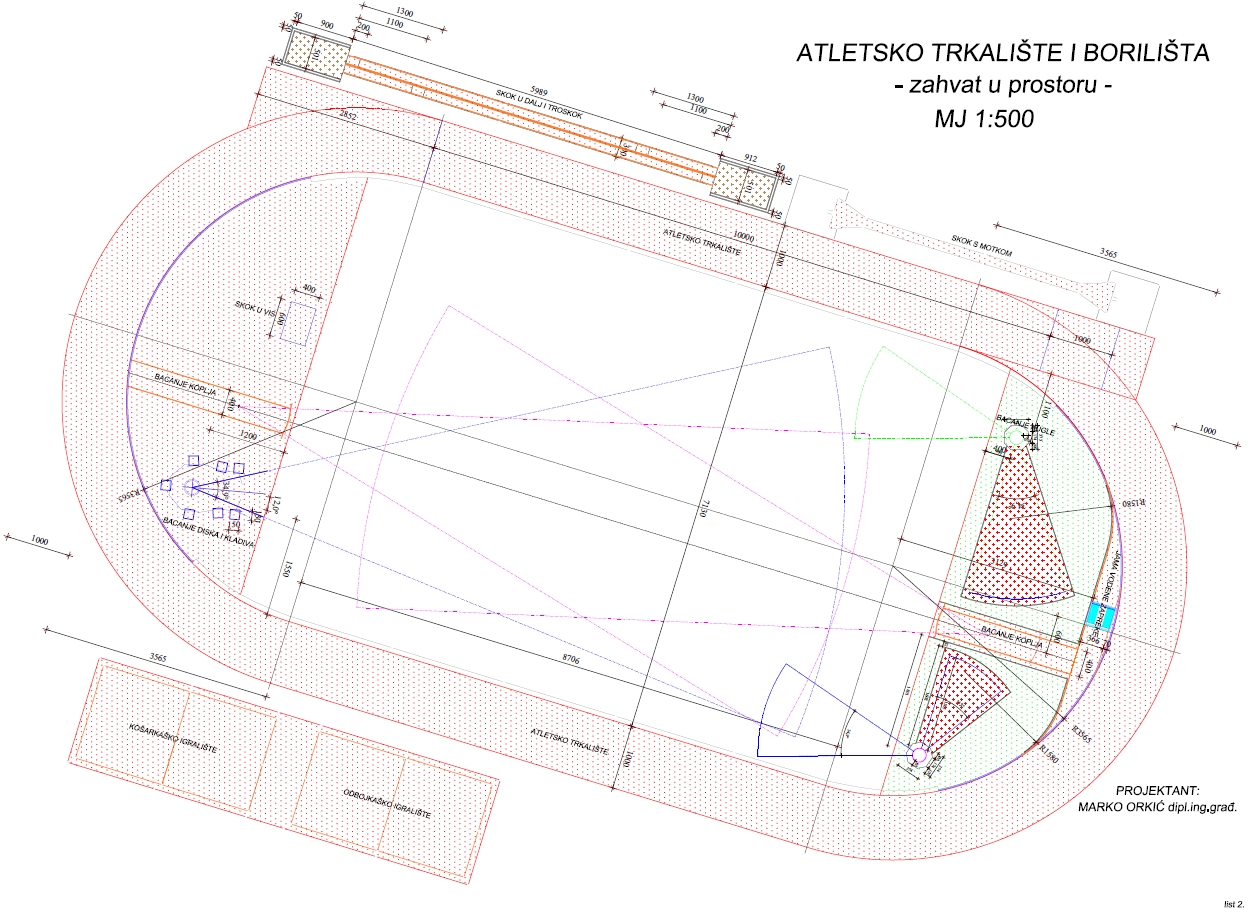

Na zahtjev Naručitelja bilo je potrebno izraditi tehničku dokumentaciju za rekonstrukciju atletskog trkališta i borilišta.

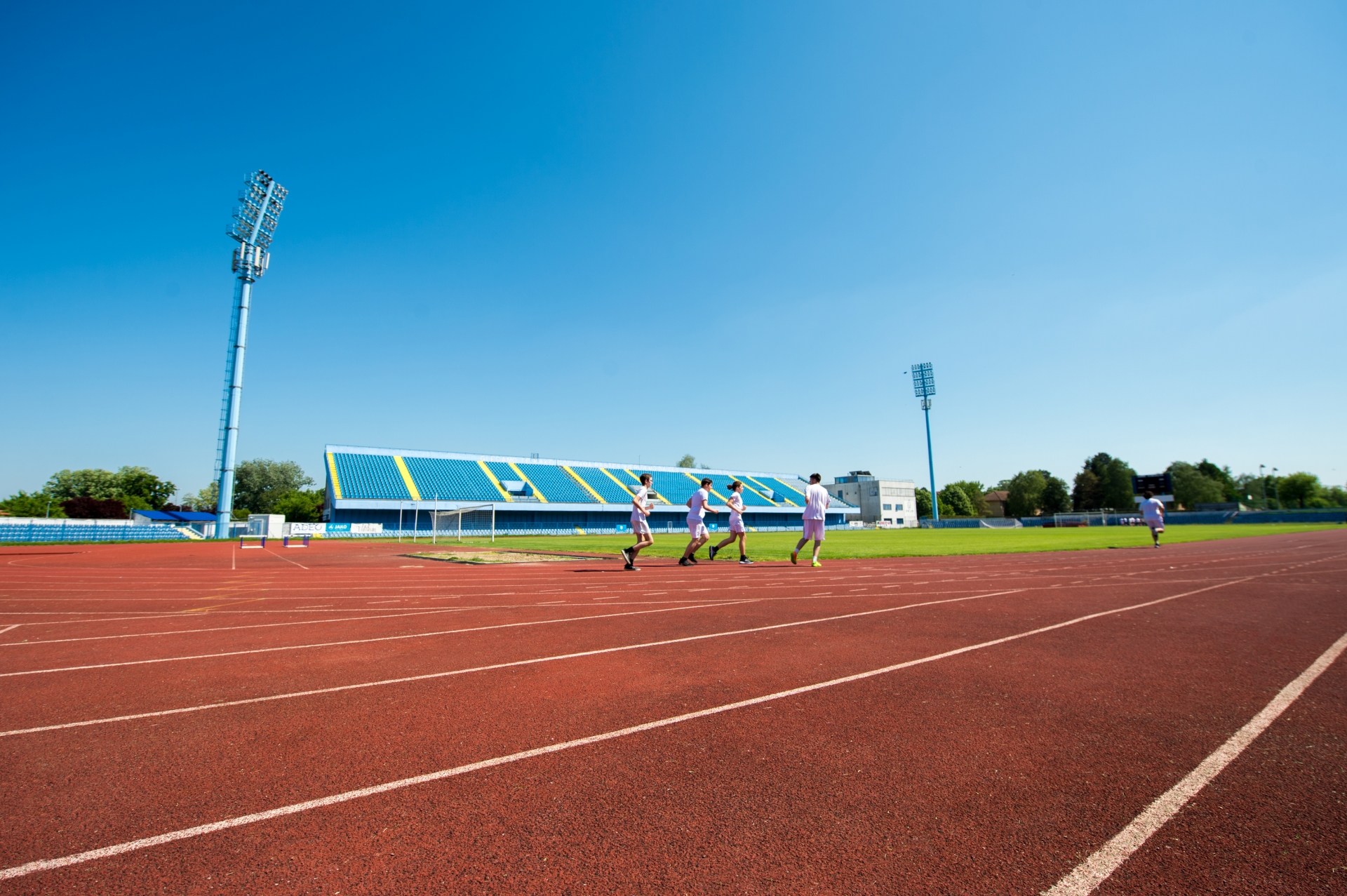

Novo atletsko trkalište i borilišta izvedeni su i opremljeni prema standardima IAAF-e (Svjetske atletske federacije).
Predviđeno je atletsko trkalište sa standardnom geometrijom trkališta (polukružnice s radijusima 36,50 m i razmakom centara od 84,39 m).

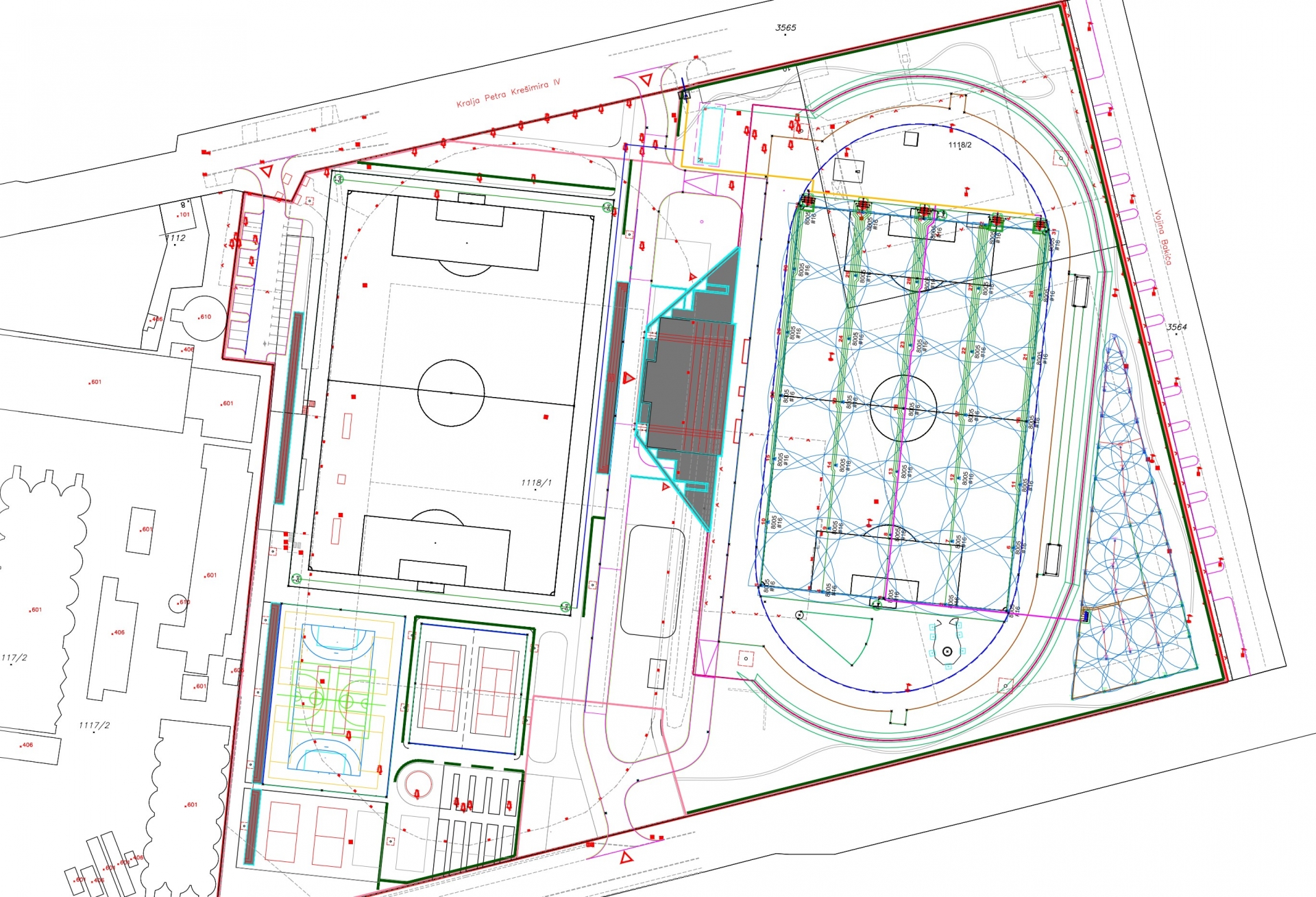

Borilišta su raspoređena unutar sjevernog i južnog polukruga kako je prikazano u grafičkom dijelu.
Standardno atletsko trkalište sa 6 staza ukupne je širine 7,32 m.
Odvodnja je riješena poprečnim padovima u sekundarnu kanalizaciju odnosno u linijsku rešetku kao tipa ACO drain system 2000 koja je prikazana u grafičkom dijelu s potrebnim visinama i položajem, te će biti spojena preko akumulacionog sabirnika na postojeću kanalizacijsku mrežu grada Vinkovaca. Pri maloj količini oborina voda se procjeđjuje kroz sintetsku oblogu i vodopropusni asfalt te preko drenaže koja se nalazi uz ravni dio atletskog trkališta odlazi u novoprojektiranu oborinsku kanalizaciju stadiona. Spoj drenažnih cijevi je na reviziono okno s taložnikom(R1,R2,R9,R10) dok su ostala reviziona okna s kinetom.
Konstrukcija atletske staze:
- sintetska obloga d=13mm
- AB 08 d=3 cm-vodopropusni > 0.01 cm/s
- BNS 16 d=5 cm-vodopropusni > 0.01 cm/s
- tampon 0/60 min d=25 cm
- posteljica

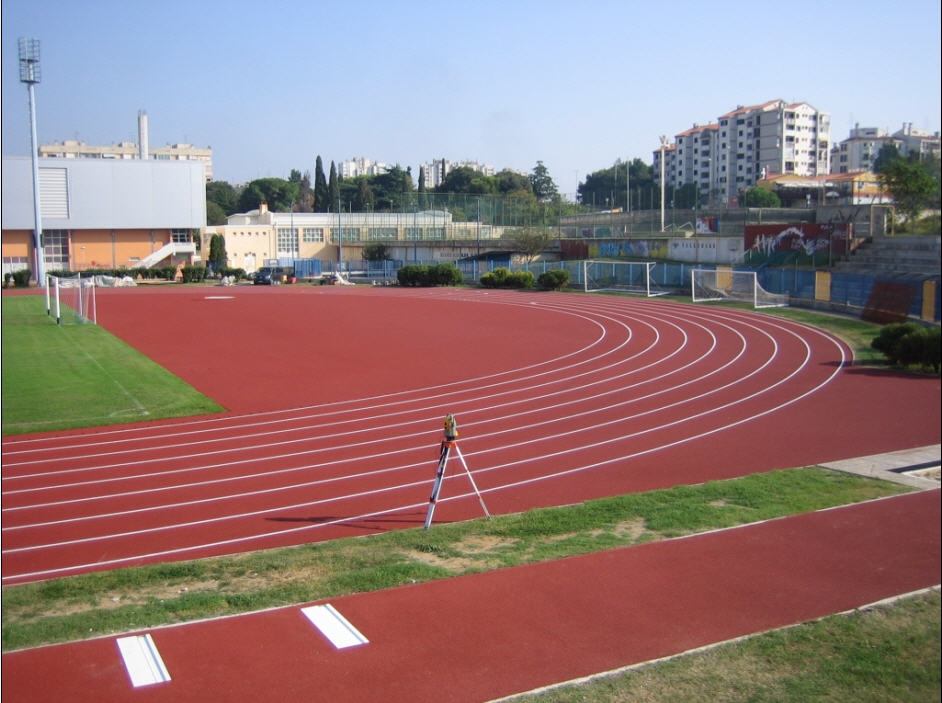

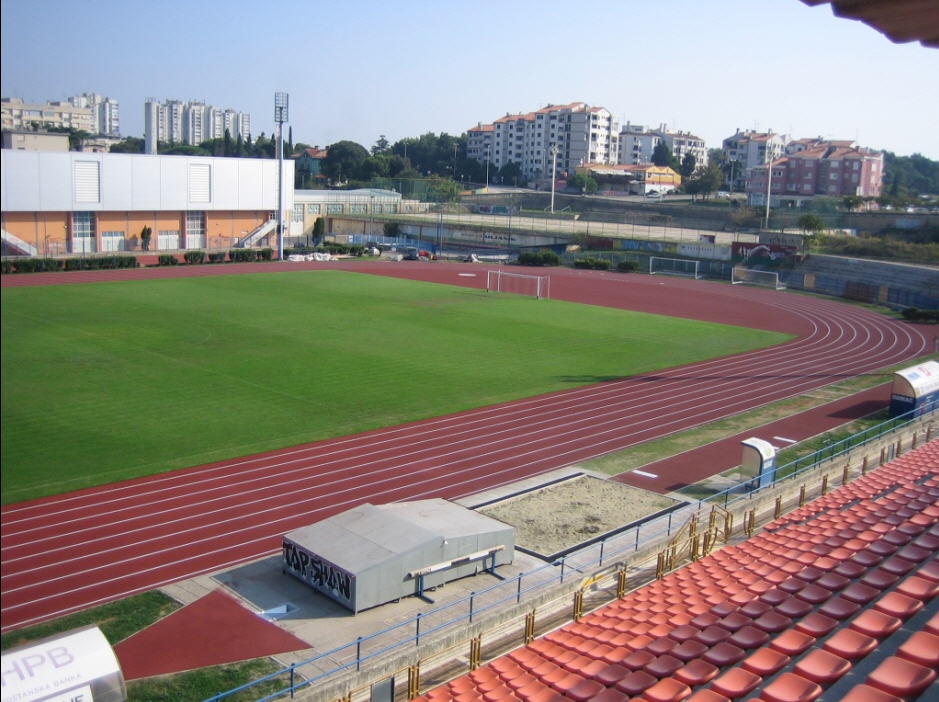

REKONSTRUKCIJA TRKALIŠTA I BORILIŠTA PULA, SCR VERUDA

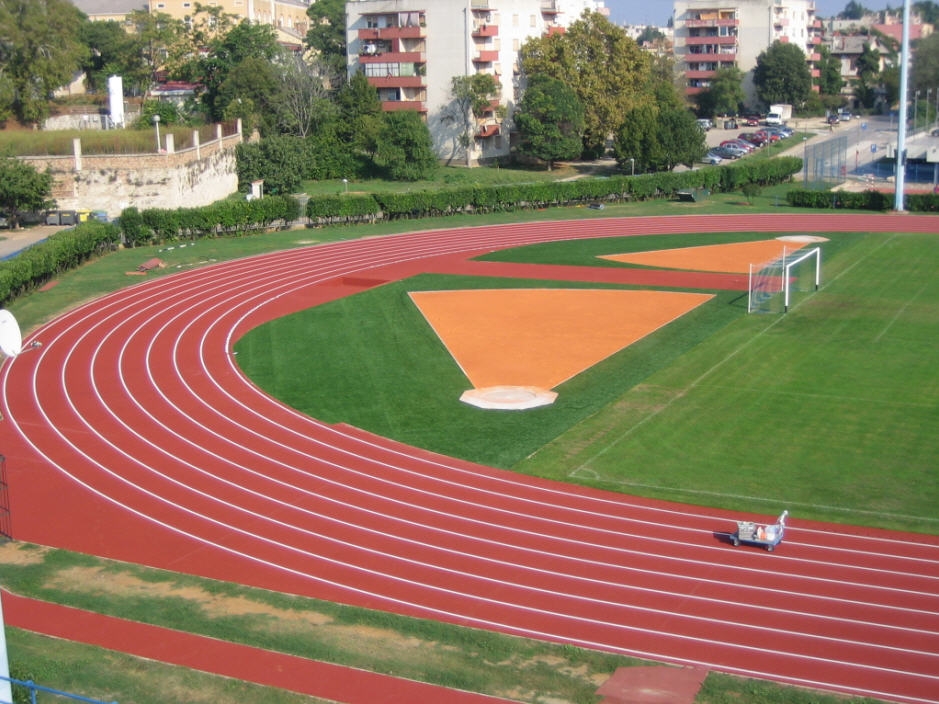

Predmet izvedbenog projekta je rekonstrukcija trkališta i borilišta u Puli, Stadion SRC VERUDA. Atletsko trkalište i borilišta, te igrališta za male sportove izvedeni su 1986. godine i do sada nisu bili obnavljani.

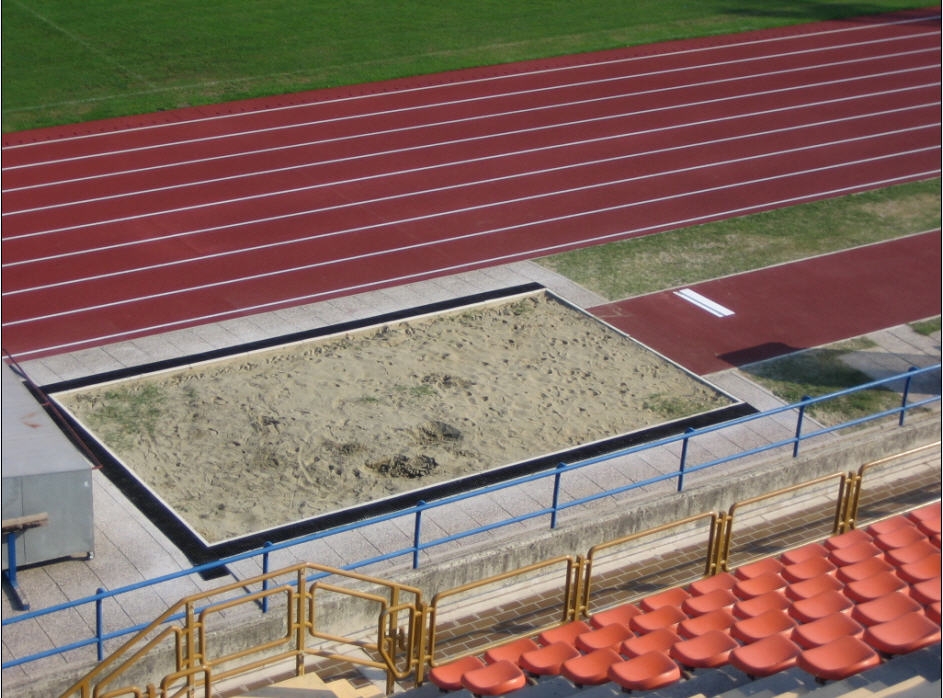

Skakalište za skok u dalj i troskok u potpunosti ostaje na istoj lokaciji uz izmjenu sintetičke obloge i odraznih daski, te izvedbu otresišta za pijesak uz postojeća doskočišta.
Skakalište za skok motkom nalazi se na postojećoj lokaciji s izmjenom sintetičke obloge i ubodnih kutija za motke s mogućnošću skakanja u oba smjera.
Bacalište kugle ostaje na istoj lokaciji. Premješta se krug zbog blizine starta na 100 i 110m. Kut dobacišta je usklađen s važećim pravilima (34.92º umjesto 40º).
Bacalište koplja – lokacija ostaje ista.
Bacalište koplja ostaje na istom mjestu.
Novo kombinirano bacalište disk-kladivo sa zaštitnom mrežom po važećim pravilima na mjestu prema nacrtu iz grafičkog dijela.
Skakalište za skok u vis nema fiksno mjesto. Na nacrtu je nacrtano mjesto doskočišta gdje je osigurana duljina zaletišta 15m do ruba prve staze, odnosno preko 25m do vanjskog ruba trkališta (samo za vrhunske skakače).
Mijenja se položaj vodene zapreke u poprečnom smjeru za 70 cm. Postojeća zapreka je tik uz prvu stazu. Dužina grede zapreke je po važećim pravilima 396 cm, te prelazi po 15cm širinu jame, koja je široka 366cm. Osim toga potreban je odmak od prve staze zbog psihološkog razloga (blizina jame) i mogućnošću ozljede (udarac rukom o gredu). Vodena zapreka je u zoni finiša za srednje i duge pruge, gdje se vodi bitka za što bolju poziciju u završnici utrka. Predviđen je ravni potez staze do prilaza i nakon skoka preko jame, da trkači ne naskaču iz zavoja odnosno iz skoka trče odmah u zavoj. Po važećem pravilu dubina jame je 50cm, a ne 70cm kako je izvedena.
Postojeća kolnička konstrukcija je od asfalta debljine cca 8cm i cca 25-30cm tamponskog sloja.
Na trkalištu, sjevernom i južnom dijelu polukruga predviđeno je frezanje postojeće sintetičke obloge 13mm i asfalta cca 2cm, osim na dijelu jugoistočnog trkališta koji se u cijelosti vadi kako je naznačeno u grafičkom dijelu.
Odvodnja je postojećim kanalicama na ravnom dijelu dok je u dijelu polukrugova predviđena nova oborinska odvodnja kako je prikazana u grafičkom prilogu. Nove kanalice su tipa“šlic“ kao Aco Sport system 1500 za radijus 35,65 m. Kanalice su povezane novom sekundarnom kanalizacijom na postojeću kako je prikazano u grafičkom prilogu. Postojeće kanalice na dijelu se kompletno vade, a na dijelu ostaju uz uklanjanje rubova kanalice 10x10cm obostrano i skidanje poklopaca, te se zatrpavaju pijeskom do posteljice.

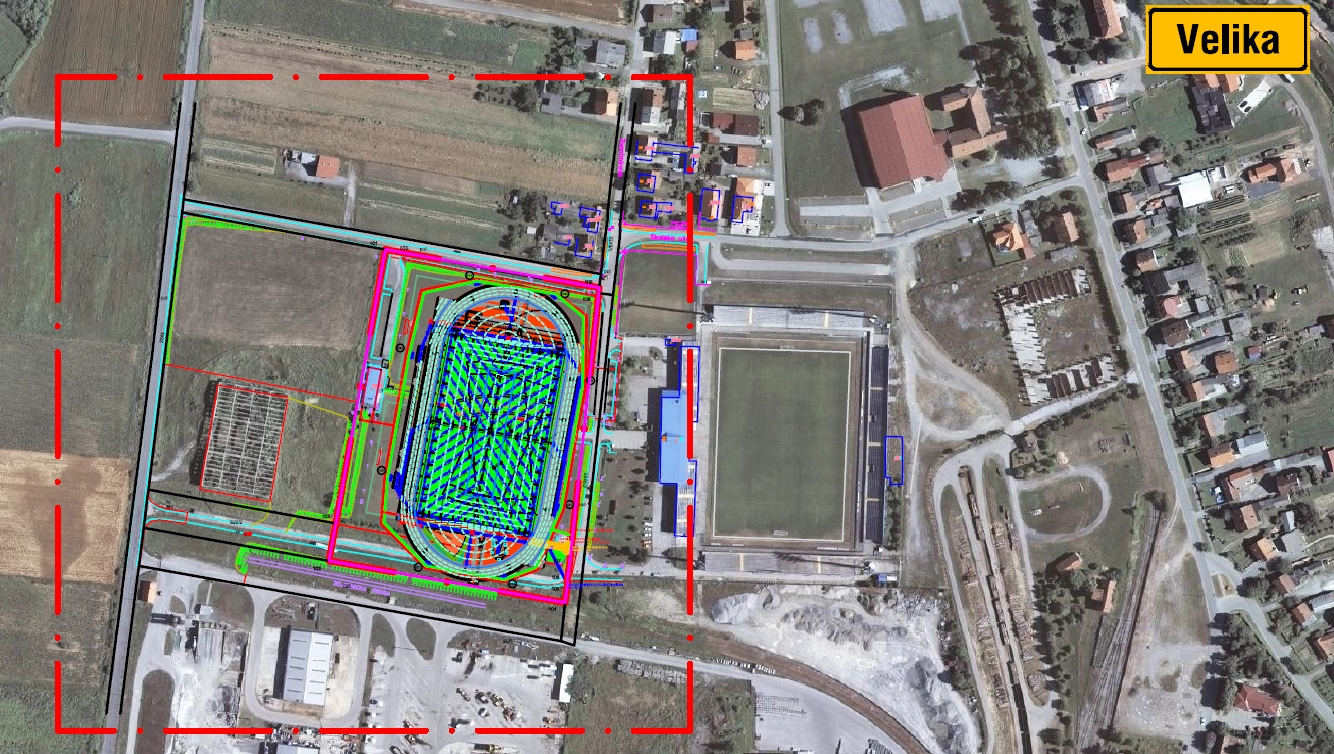

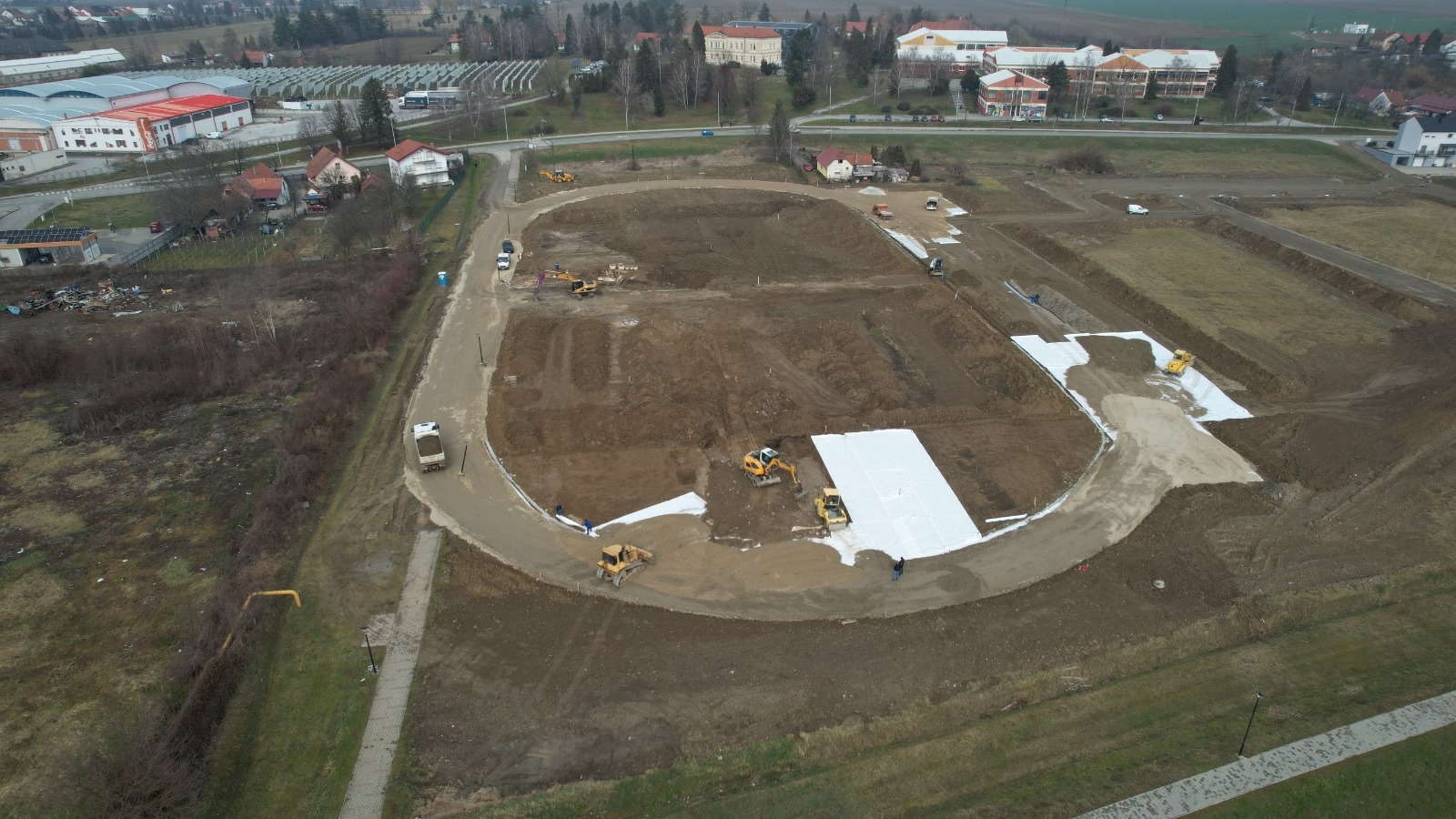

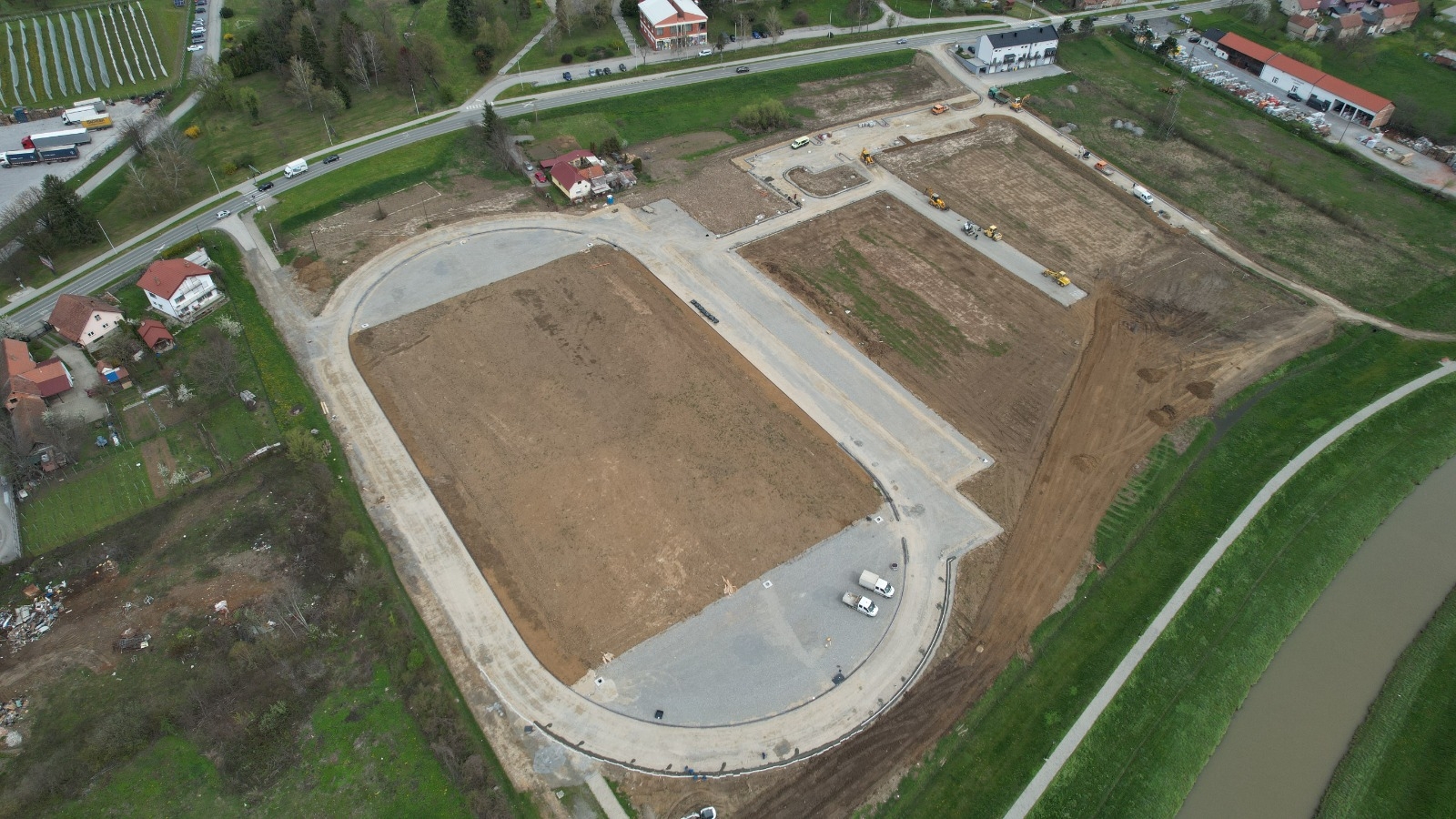

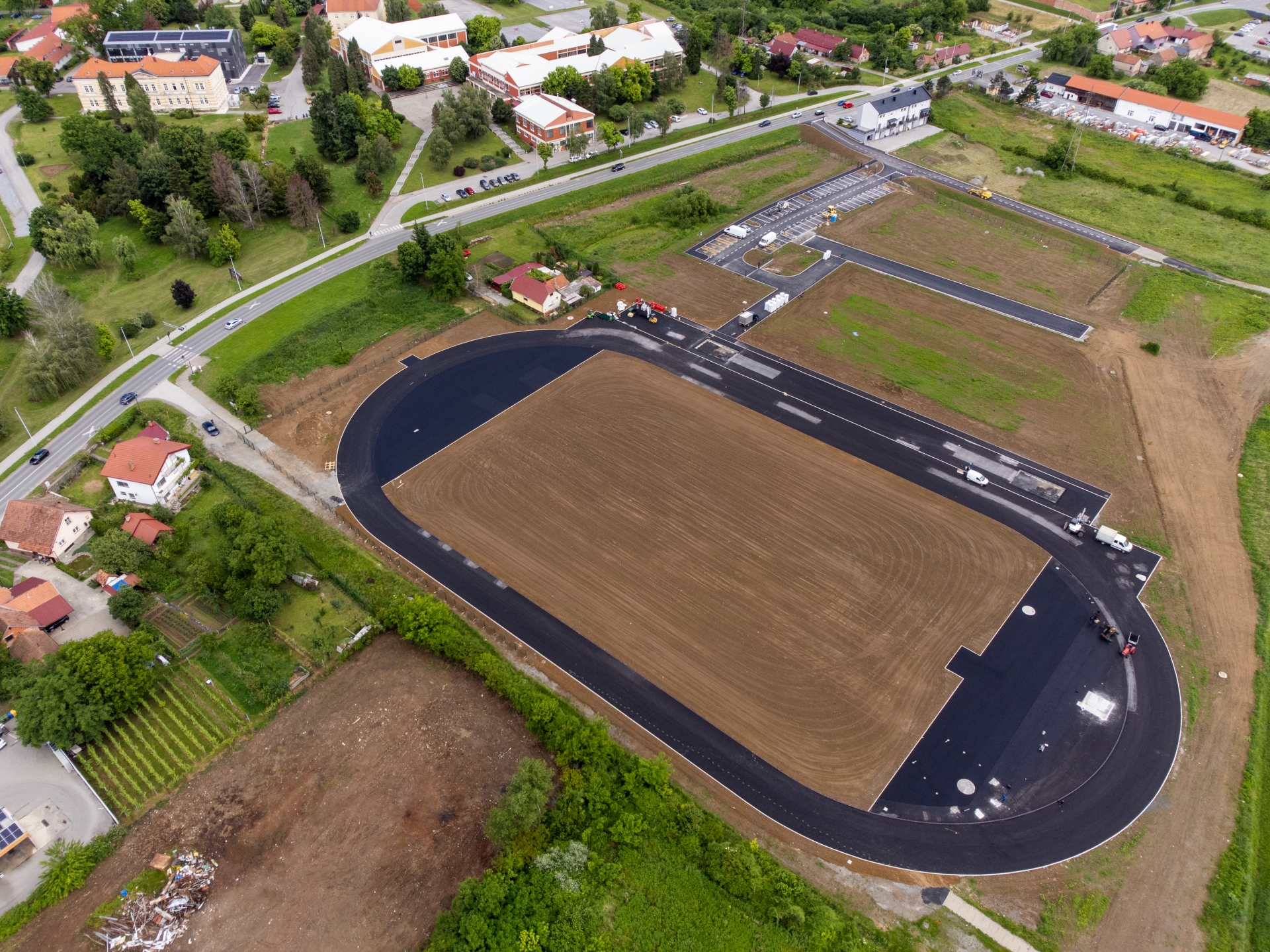

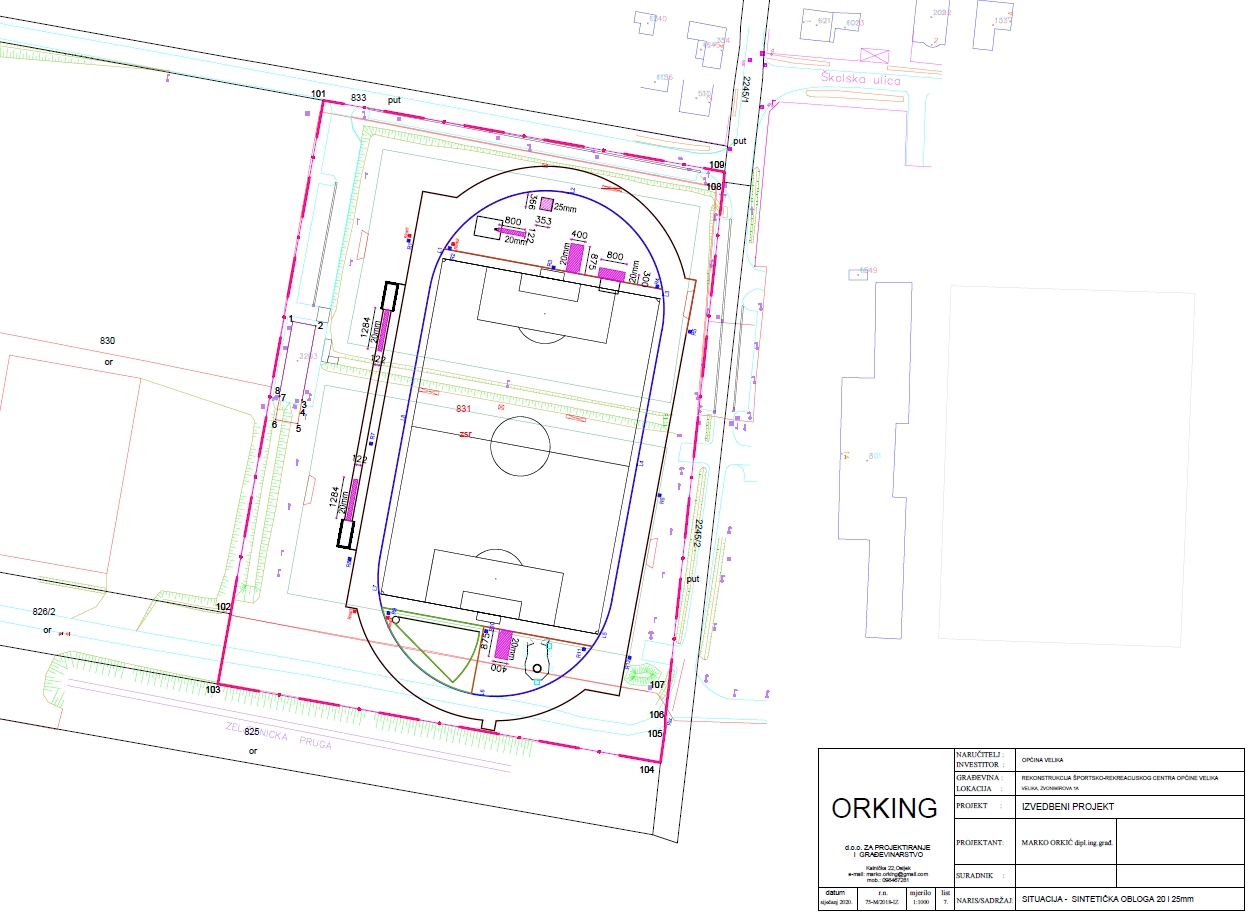

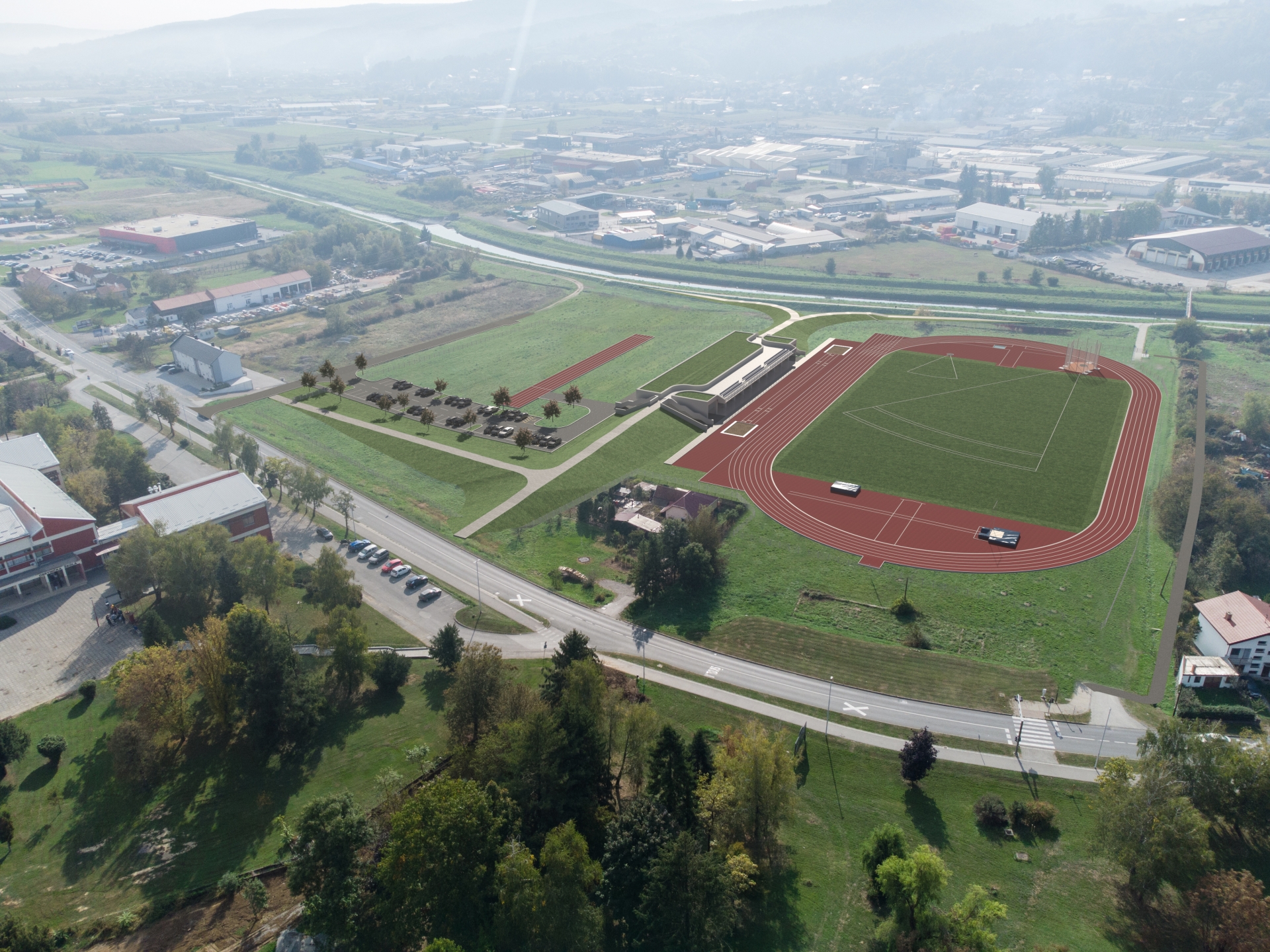

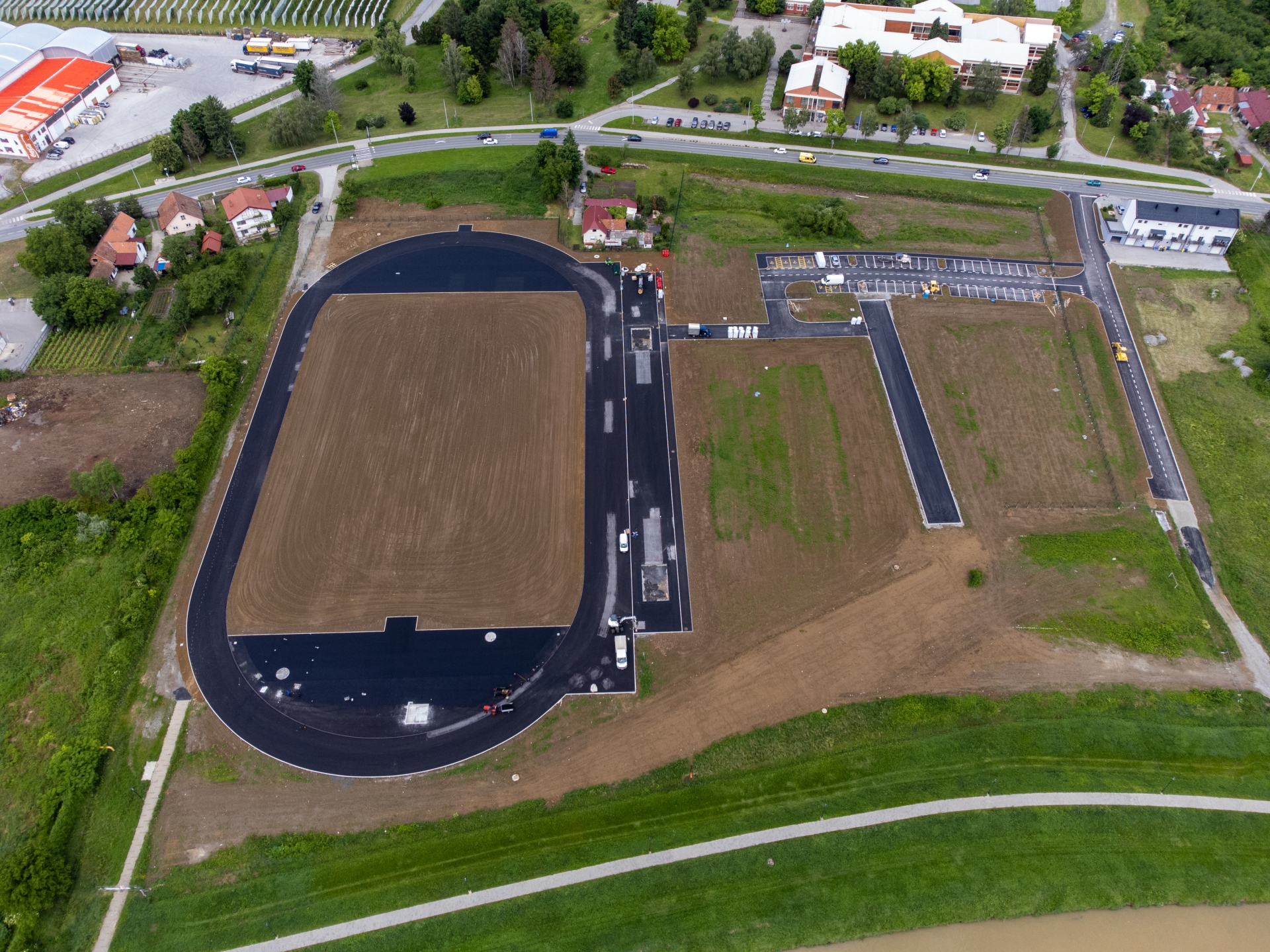

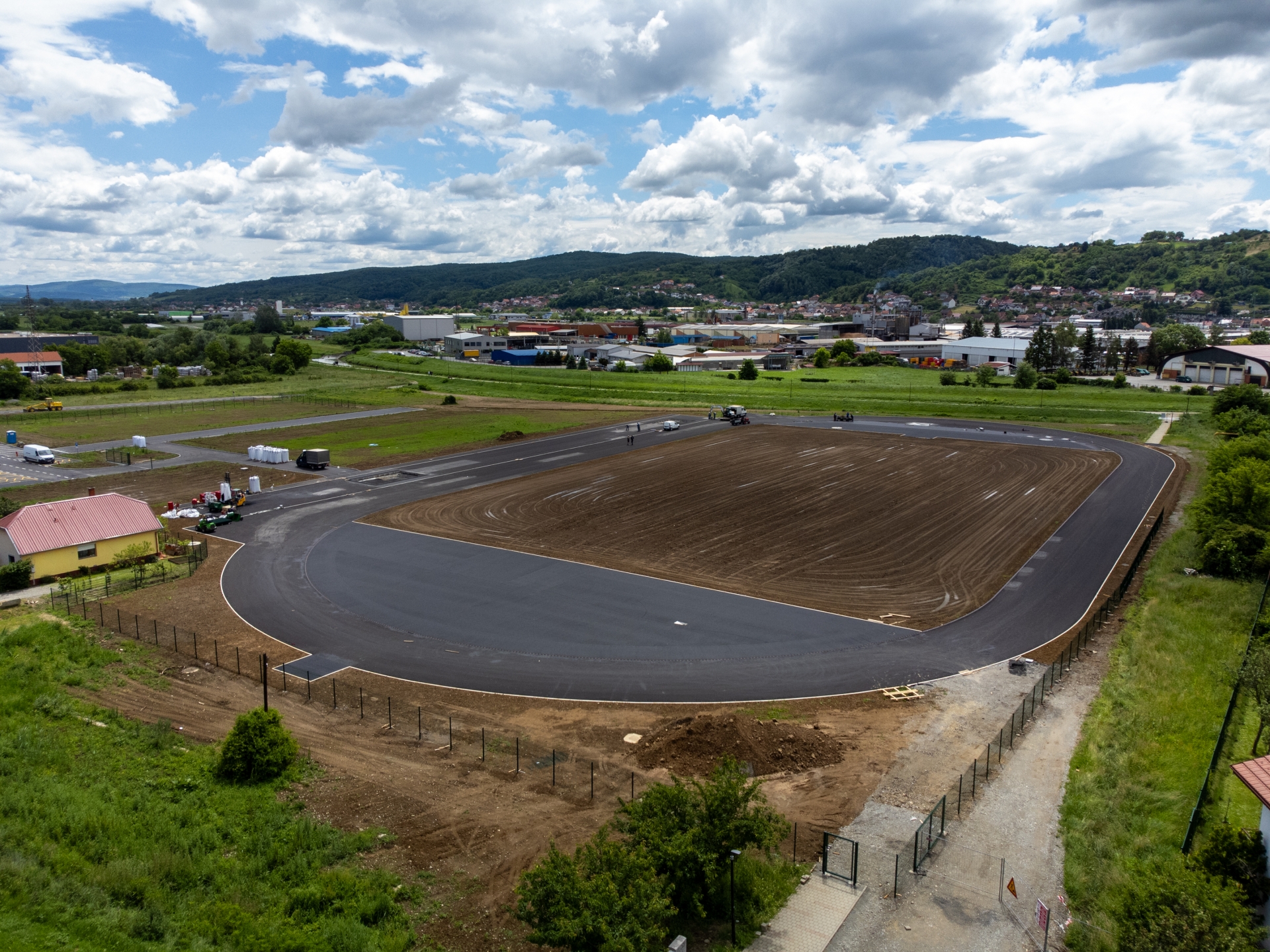

REKONSTRUKCIJA SPORTSKO REKREACIJSKOG CENTRA OPĆINE VELIKA

Predmet Izvedbenog projekta je REKONSTRUKCIJA ŠPORTSKO-REKREACIJSKOG CENTRA OPĆINE VELIKA (REKONSTRUKCIJA SPORTSKO-REKREACIJSKE GRAĐEVINE U VIDU DOGRADNJE I IZGRADNJA VELIKONOGOMETNOG IGRALIŠTA, RASVJETE I ATLETSKE STAZE) na VELIKA, ZVONIMIROVA 1A.

Zgrada sportsko-rekreacijske namjene se rekonstruira na način da se dograđuje prizemlje pomoćnim prostorom (spremište, ostava) za opremu i uređaje u svrhu održavanje sportskih terena sportsko-rekreacijskog centra Velika.
Dograđeni je dio zgrade prislonjen uz njeno južno pročelje, a od zapadne međe s kč.br. 830 je udaljen 3,0 m.
Tlocrtne dimenzija dograđenoga dijela zgrade su 7,40×6,90 m, dograđeni dio zgrade je građevinske površine 51,06 m2 i korisne površine 46,05 m2 Visina dograđenoga dijela je 3,60 m, a njegova najviša visina je 4,50 m.
Projektom su predviđene 4 samostalne funkcionalne cjeline i mogu se koristiti(ishoditi uporabnu dozvolu po cjelinama) a sastoje se od:
1. Atletsko trkalište i borilišta
2. Velikonogometno igralište
3. Rasvjeta
4. Rekonstrukcija sportsko-rekreacijske građevine u vidu dogradnje

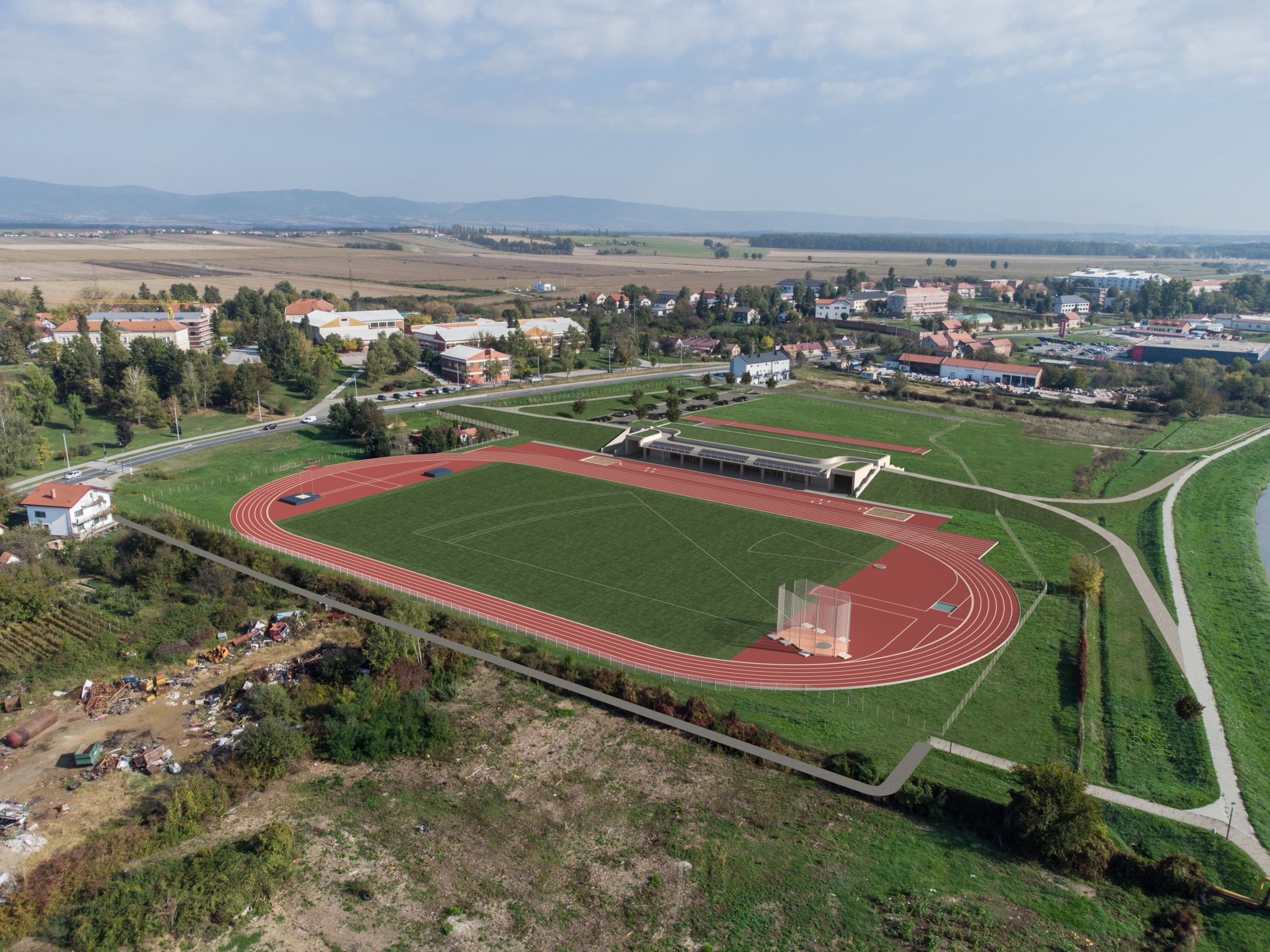

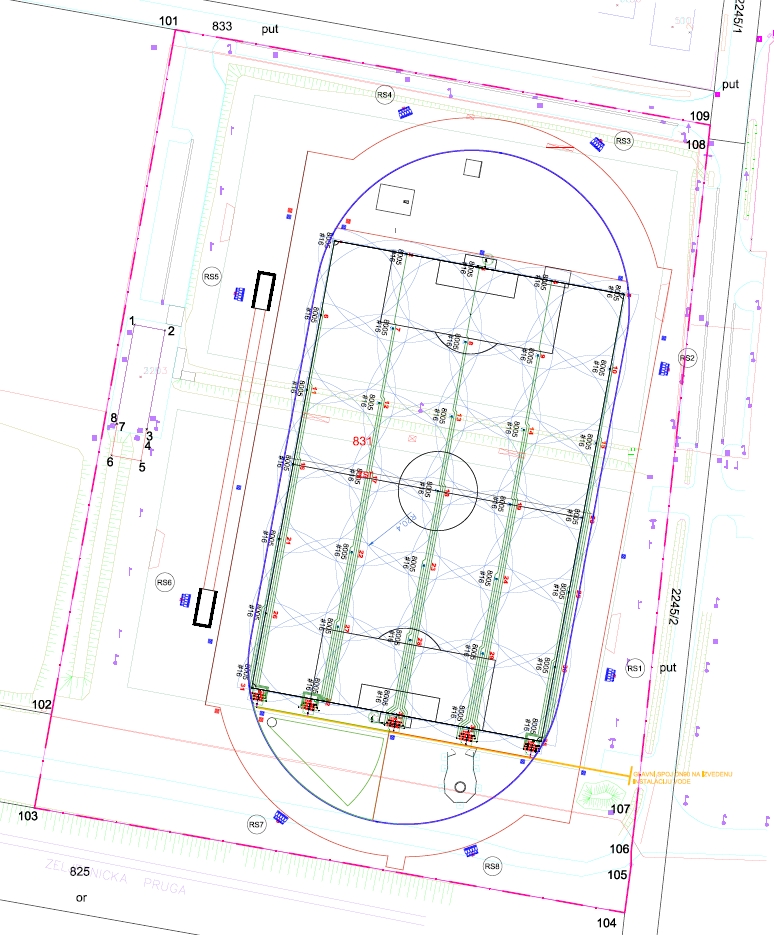

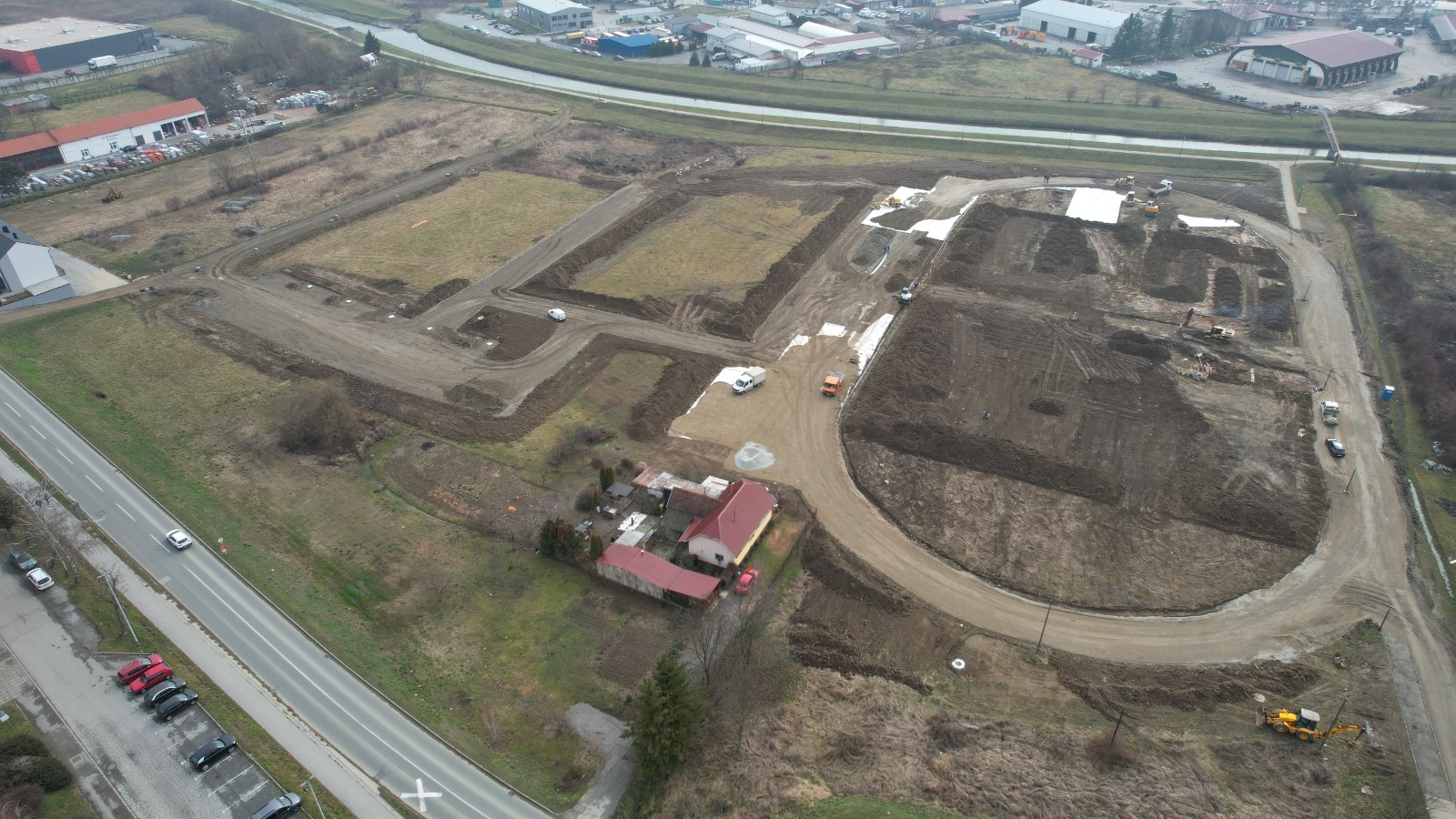

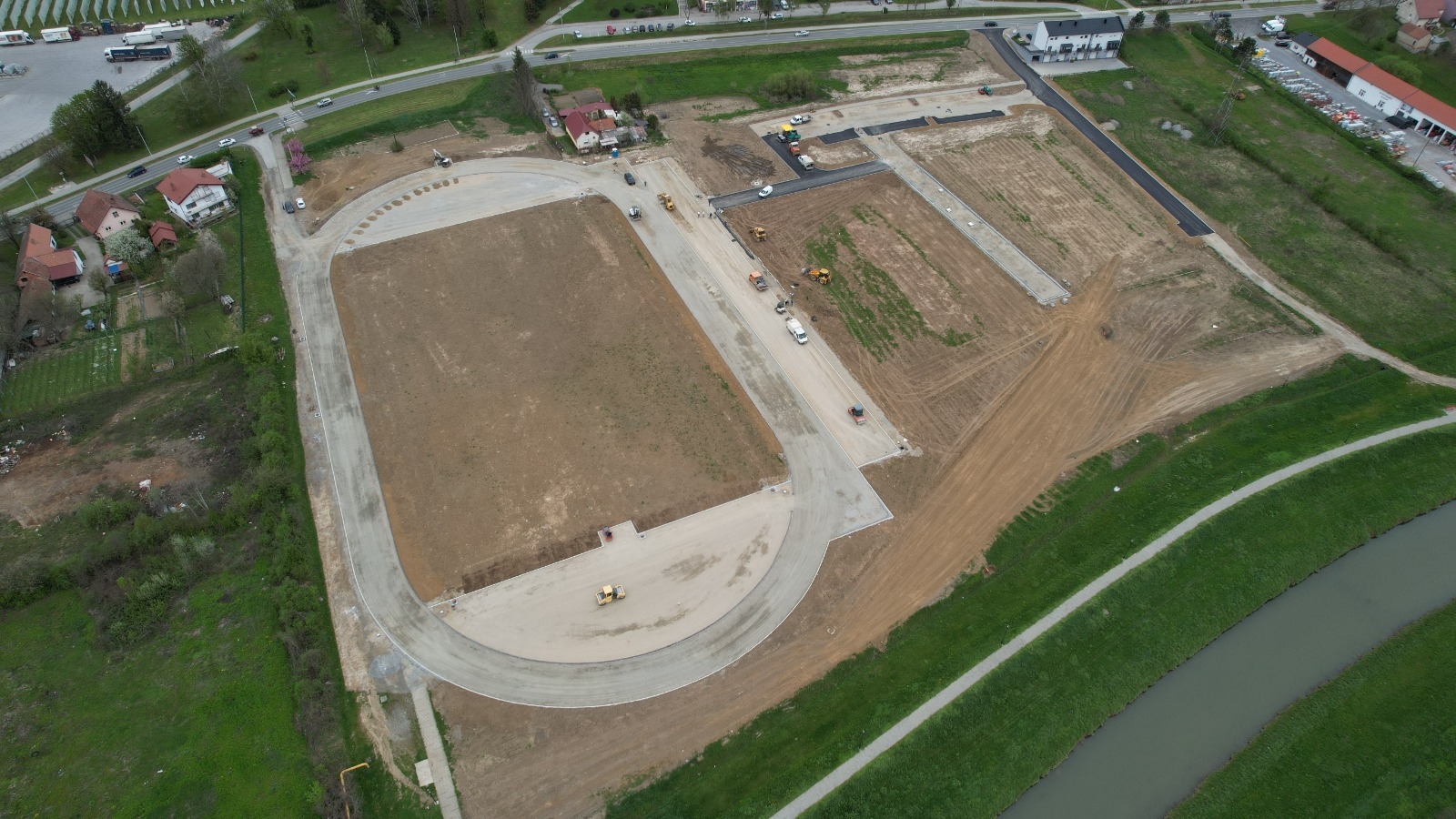

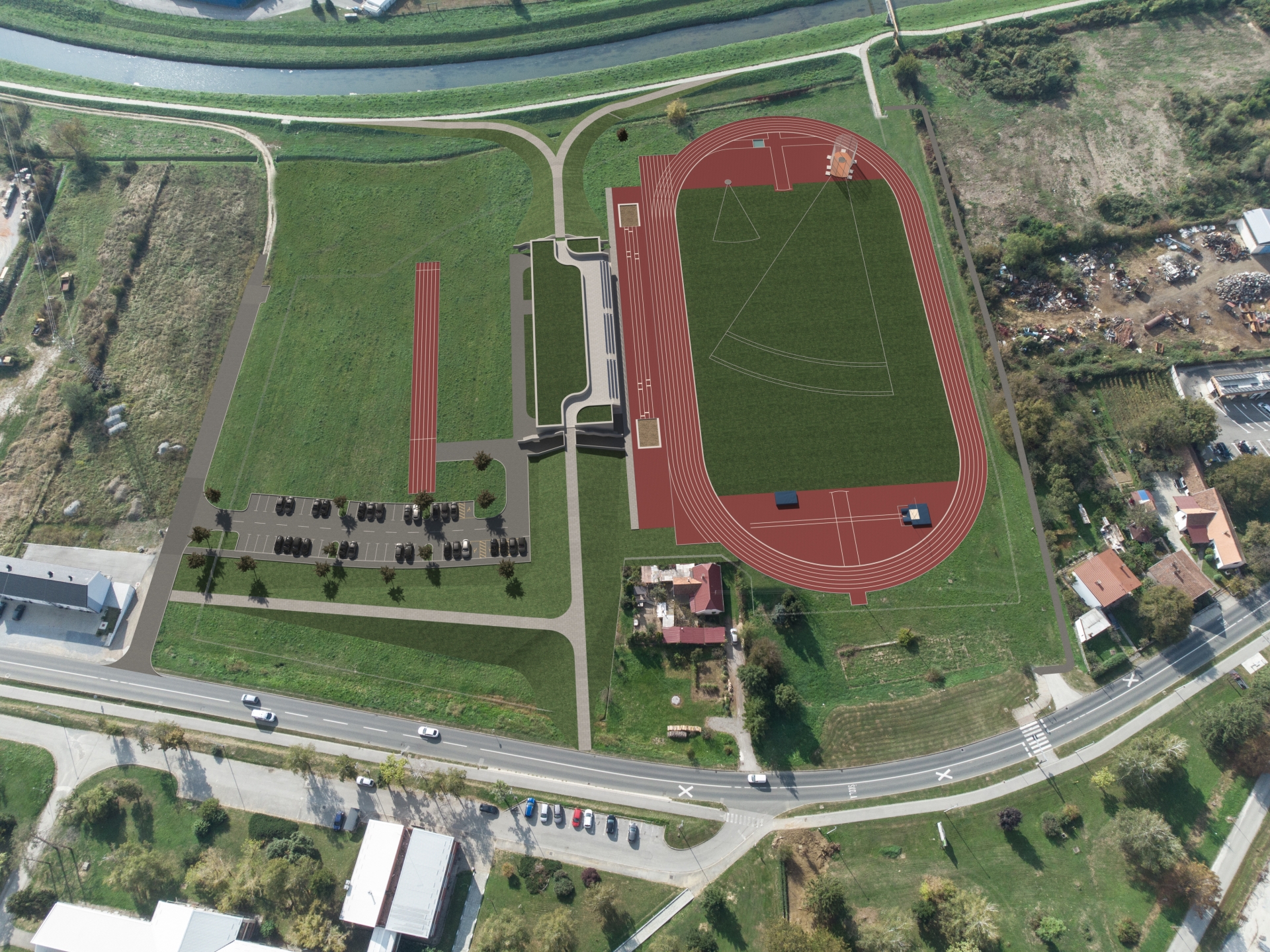

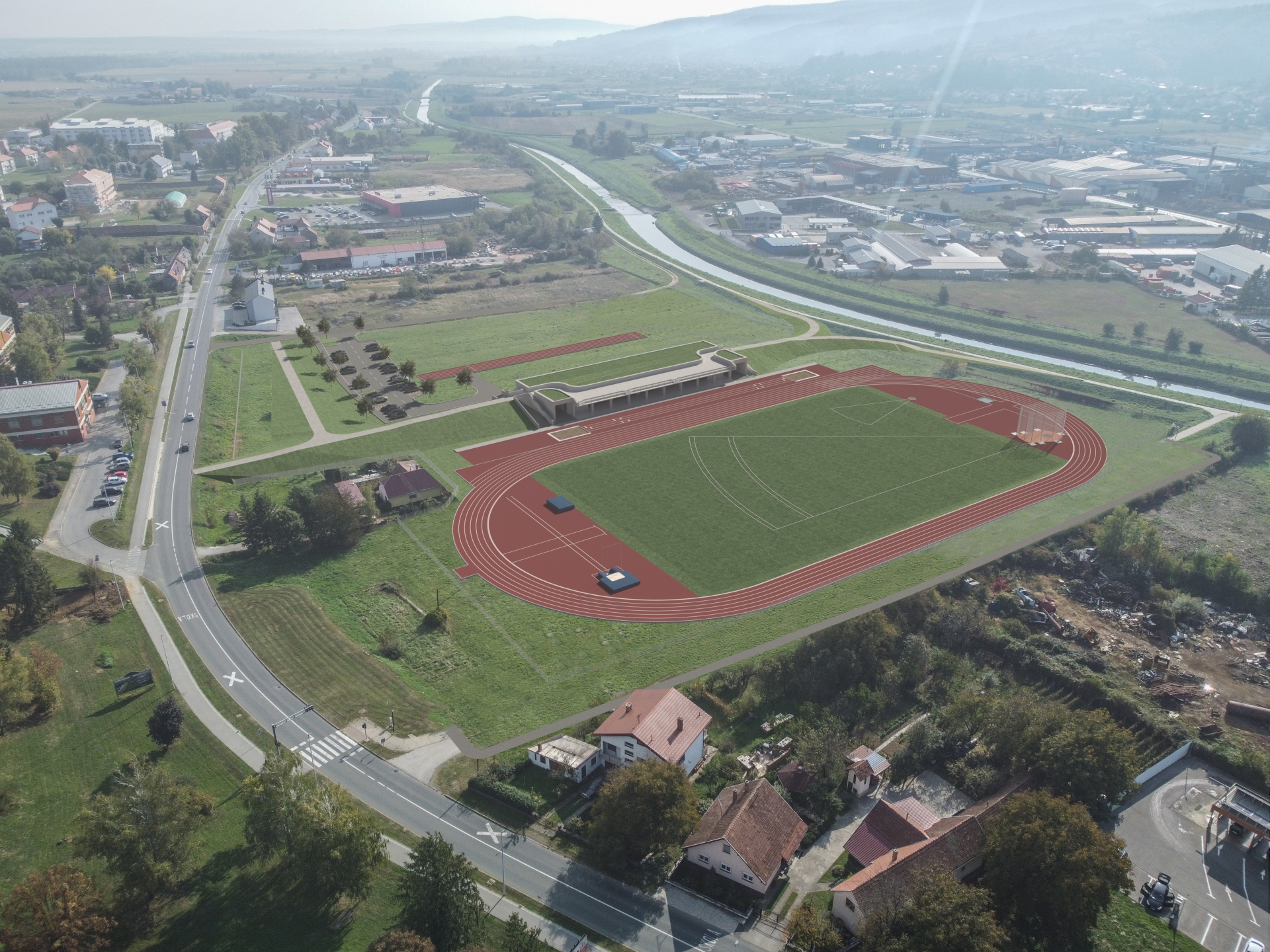

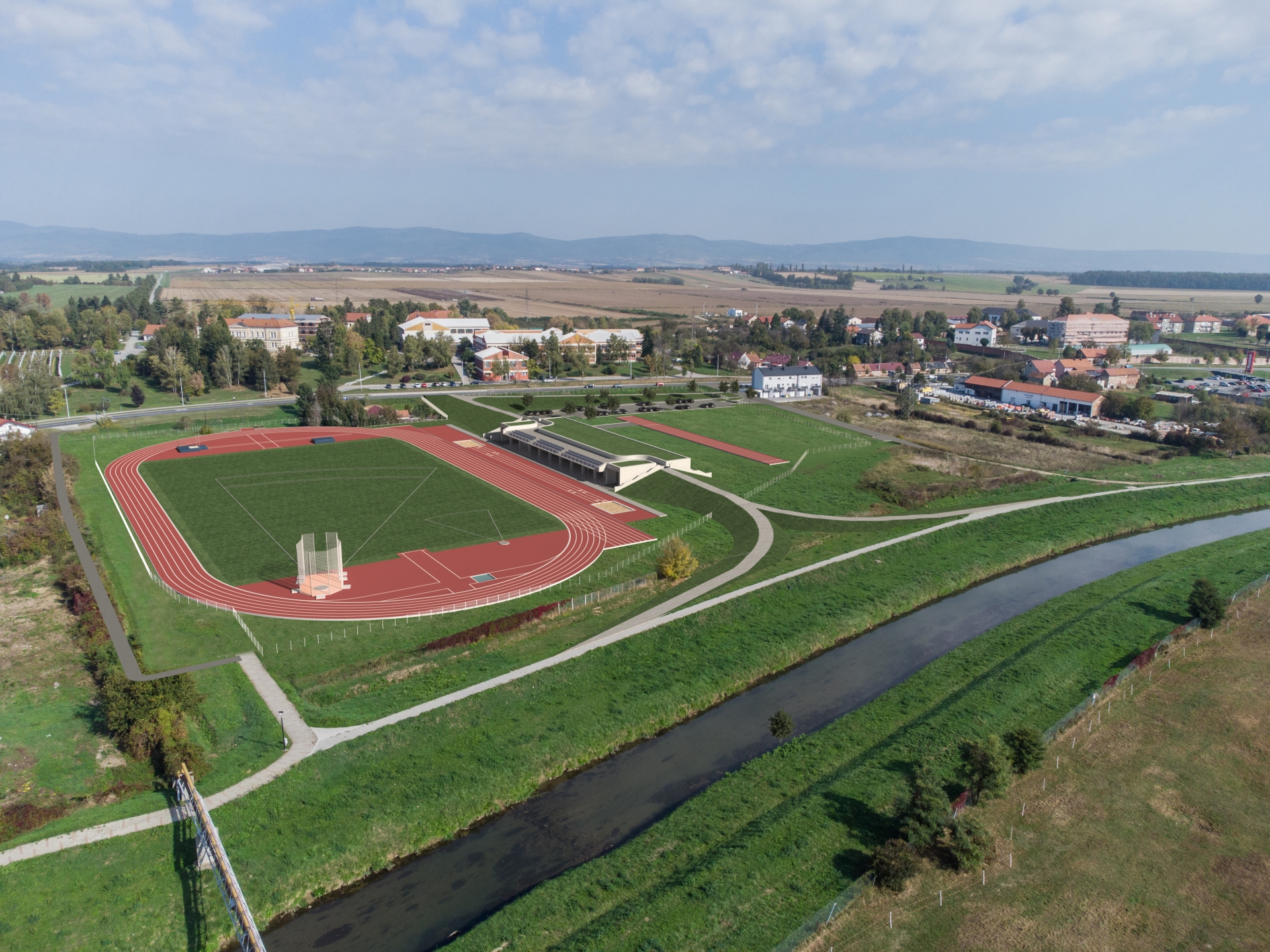

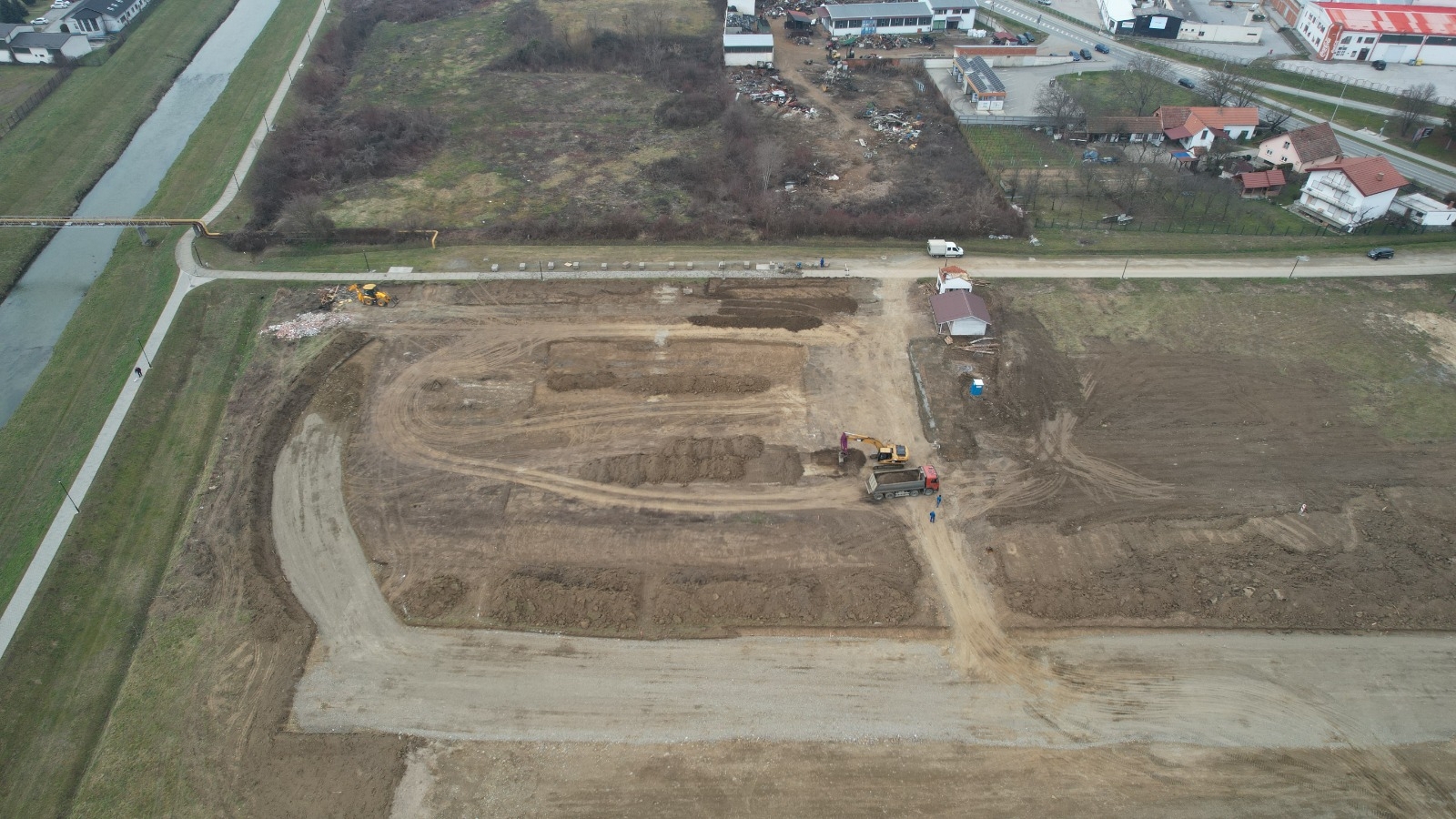

Velikonogometno igralište se izvodi na prirodnoj travi okolo kojeg se nalazi 400 m kružno atletsko trkalište od sintetičke obloge s borilištima.

Sukladno zahtjevu investitora potrebno je izgraditi velikonogometno igralište dimenzija 68 m x 105 m na prirodnoj travi koje je smješteno unutar predmetnog zahvata istočno od rekonstruirane zgrade.
Dimenzije novog velikonogometnog igrališta i njegov položaj prikazan je u grafičkom dijelu.

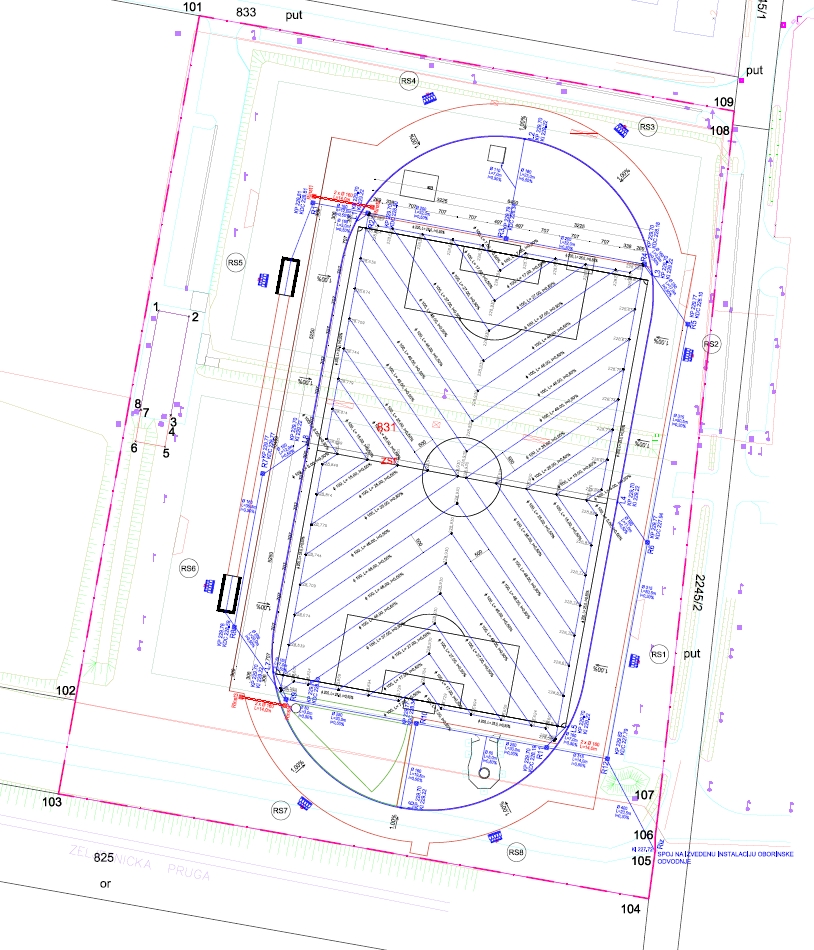

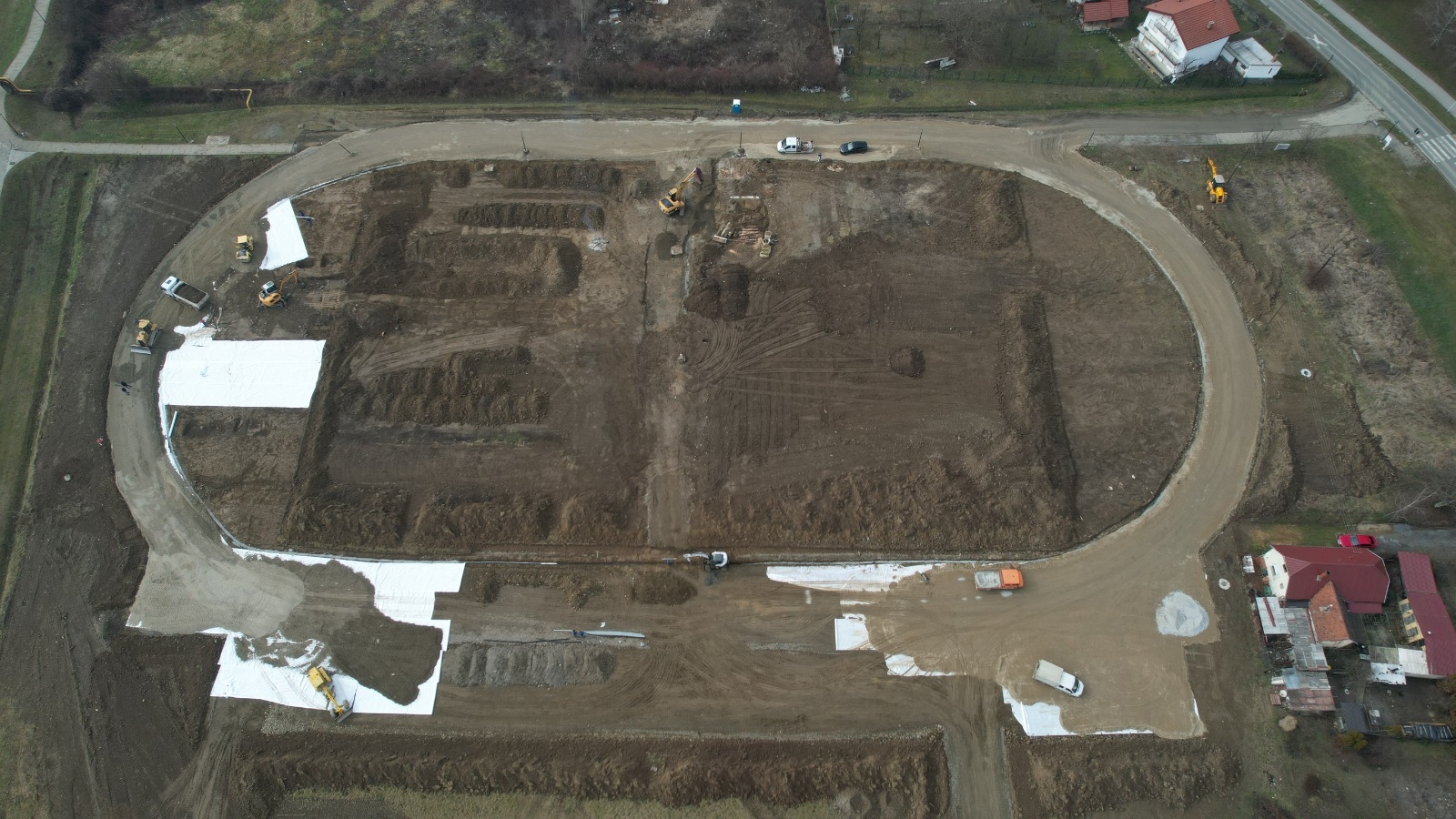

Na kompletnom igralištu potrebno je ukloniti sloj humusa u debljini od 20 cm, te i ostale objekte i elemente do zemljanog materijala. Nakon toga izvršiti iskop sa izradom drenažne mreže i sustava za navodnjavanje(prije početka postavljanja sustava navodnjavanja potrebno je ispitati protoku i tlak).
Primarni sustav se izvodi od drenažnim cijevima kao ACO FF- Draen PVC-U promjera DN 100, potpuno perforiranih otvorima širine 1,2 mm, u kolutima od 50 m. Cijevi se polažu u kontinuiranim segmentima od sredine prema kraju pod kutom od 45° prema detaljnom nacrtu iz glavnog projekta. Cijevi se polažu u prethodno izvedene rovove na podlogu frakcije šljunka 2-16 mm.
Glavna drenaža se izvodi se cijevima kao ACO Aqua-pipe od PP promjera DN 200 SN 8 DIN EN ISO 9969, u ravnoj izvedbi od po 6,0 m sa spojnicom. Cijevi se polažu u prethodno izvedene rovove na pješčanu podlogu, a istim se materijalom zasipavaju do 5 cm iznad cijevi. Međusobno se spajaju spojnicama sa integriranom brtvom. Prema projektu se spajaju na kontrolna okna na krajevima drenaže.
Velikonogometni teren se iscrtava bijelim linijama sukladno HNS i UEFA pravilima sa fiksnih golova dimenzije 7,32 x 2,44 cm izrađenih iz aluminijskih ovalnih profila dimenzija 120 x 100 mm, sa pripadajućim mrežama debljine niti minimalno 5 mm u bijeloj boji i svim ostalim priborom, te korner zastavicama.

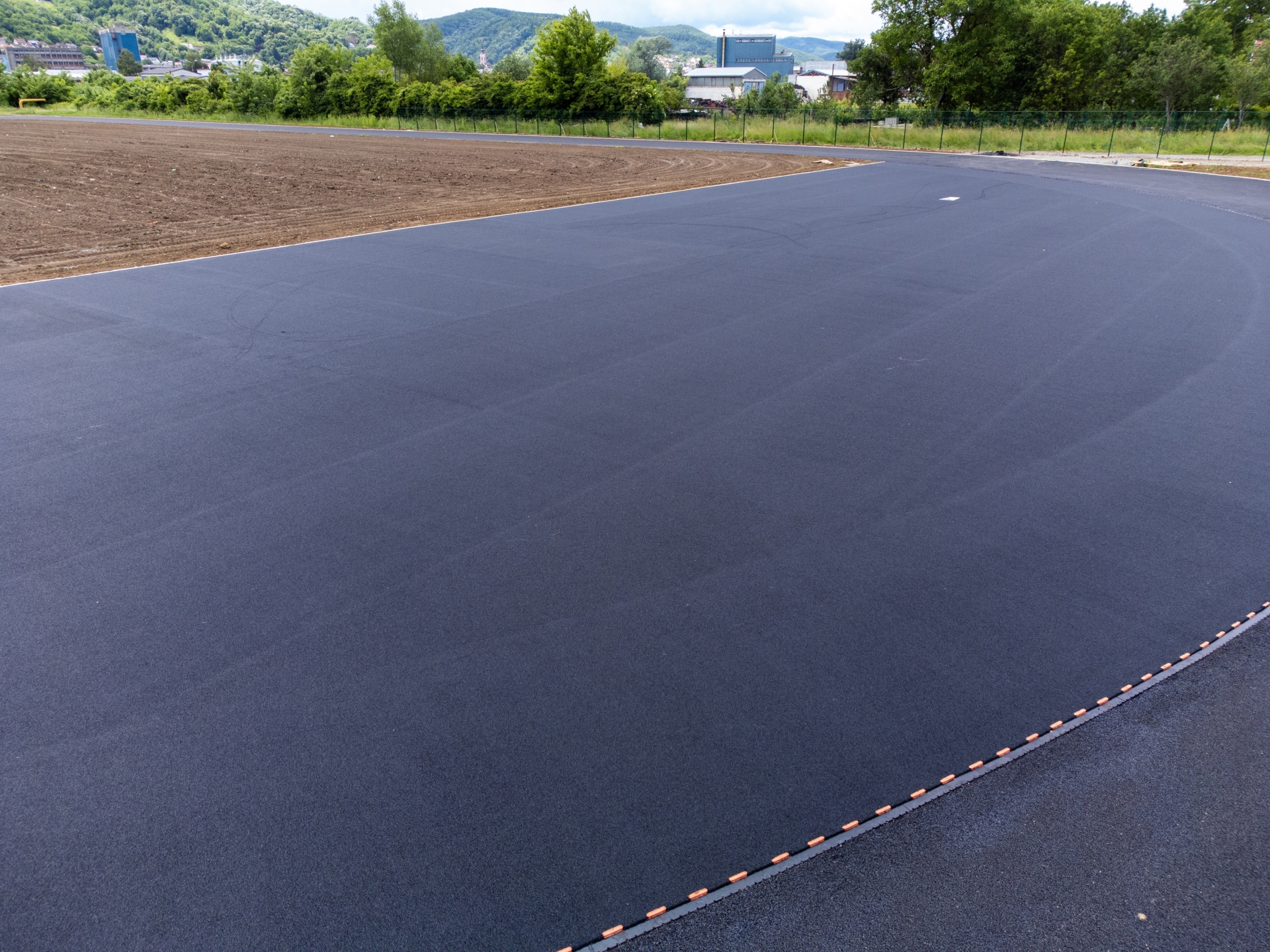

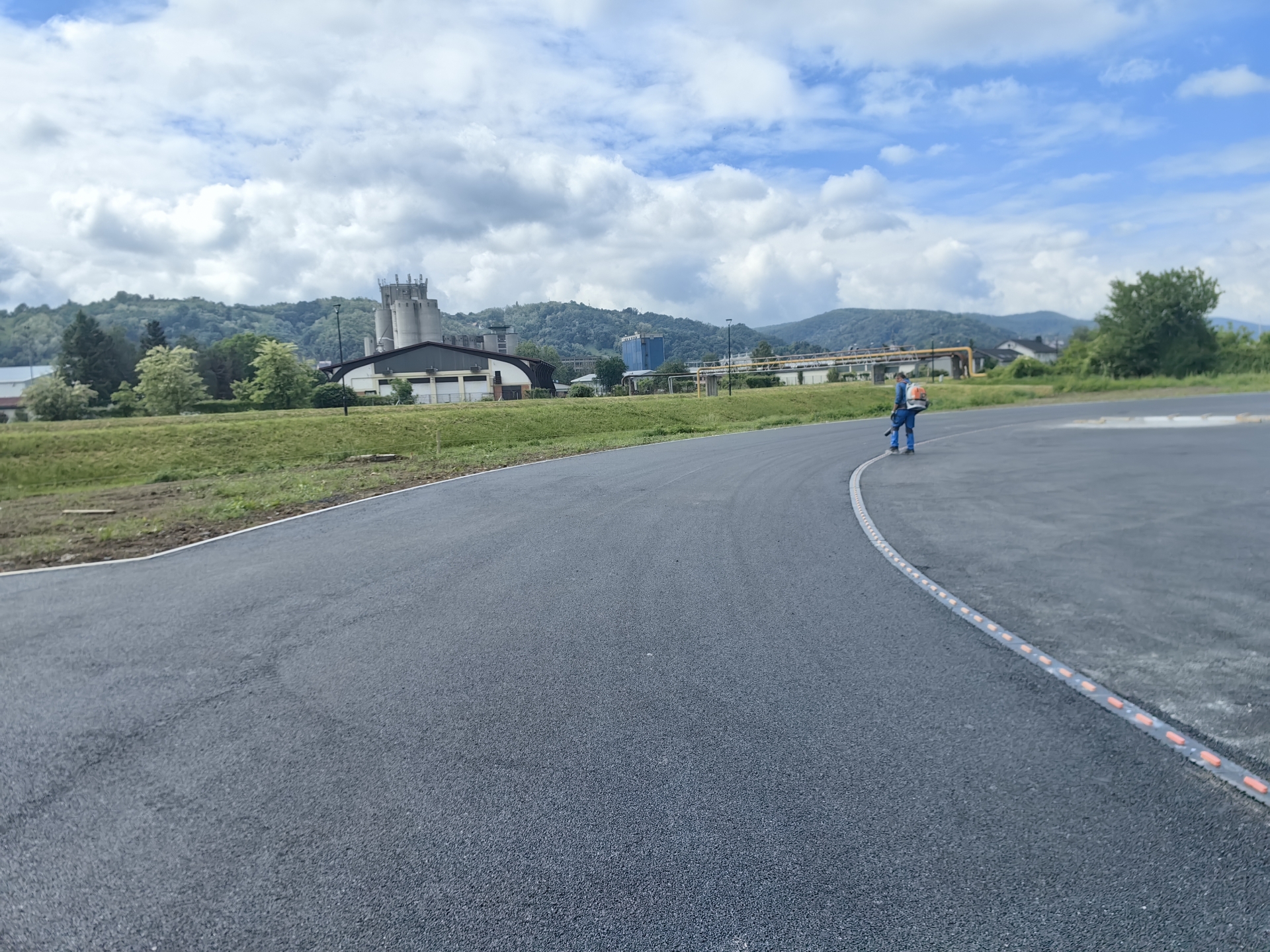

Novoprojektirano Atletsko trkalište se izvodi oko velikonogometnog igrališta(glavnog) kružno dužine 400 m sa unutarnjim radijusom od 36,50 m, te opremiti prema standardima IAAF-e (Svjetske atletske federacije).
Dimenzije novog atletskog trkališta kao i dimenzije borilišta kao i njihov položaj na južnom i sjevernom polukružnom segmentu prikazan je u grafičkom dijelu.
Osnovna geometrija trkališta je unutarnjeg radijusa 36,50 m i razmakom centara polukrugova od 84,39 m.
Trkalište se izvodi sa šest kružnih staza(ukupne je širine 7,57 m) dužine 400 m mjereno 30 cm od aluminijskog rubnjaka koji obilježava prvu stazu.

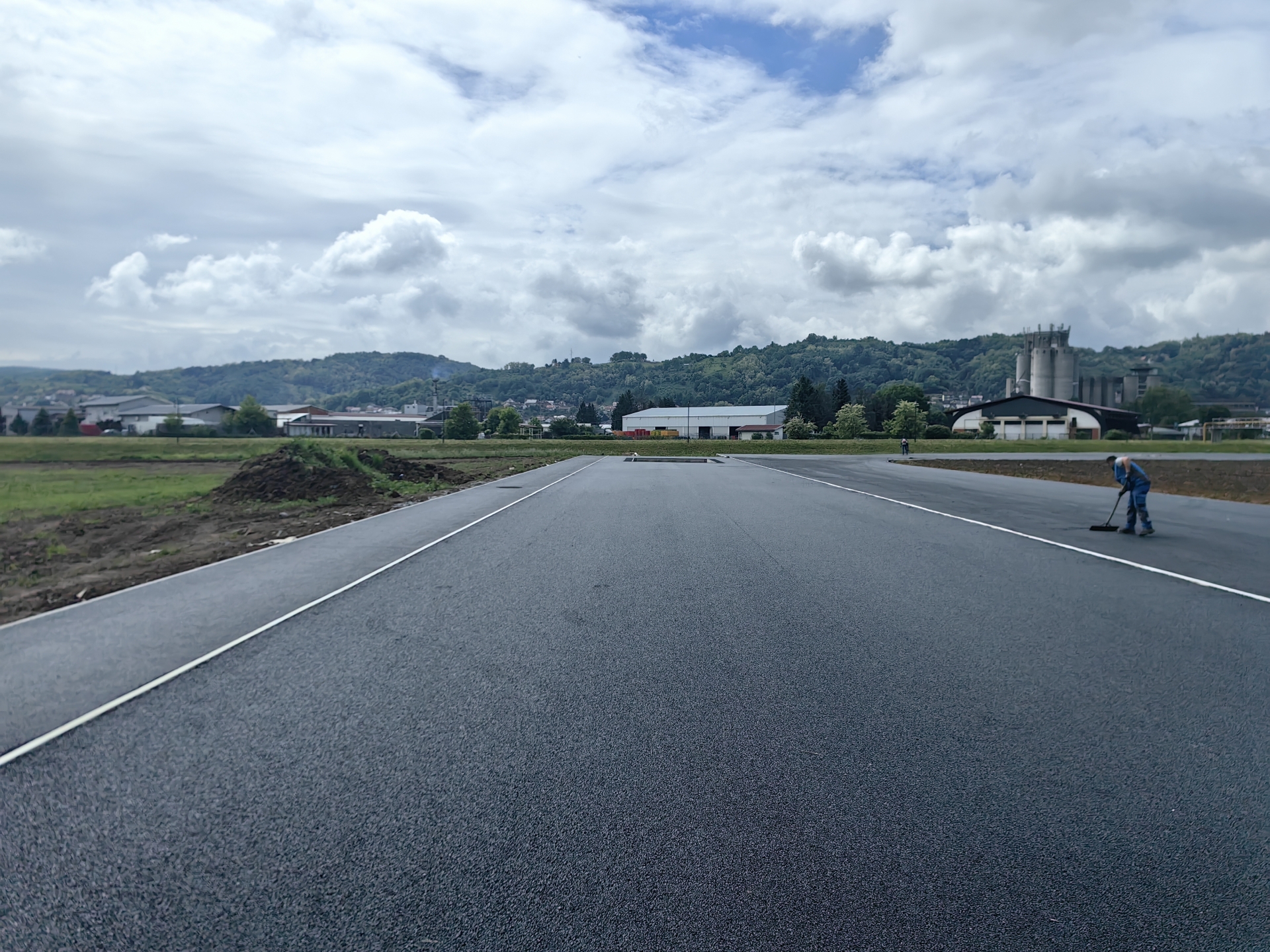

U pravcu predviđeno je trčanje na 6 trkačih ravnih staza(ukupne je širine 7,57 m) na dužinu od 100 i 110 m(zapreke) sa duljinom za istrčavanje od 26,94 m iza cilja. Širina traka iznosi 122 cm, a omeđene su sa linijama debljine 5 cm
Prije samog starta osigurani su uvjeti 3,0 m od rubnjaka do startne linije.
Na samom trkalištu potrebno je iscrtati sve uzdužne i poprečne linije potrebne za sve atletske discipline sukladno standardima IAAF-e (Svjetske atletske federacije).
Trkalište se izvodi cijelom površinom sa završnim slojem od sintetičke obloge.
Trkalište se omeđuje betonskim rubnjacima sa gumenom završnom „kapom“ od gume(bijele boje) koja umanjuje mogućnost ozljeđivanja prilikom pada, te na unutarnjem dijelu trkališta postavlja se oborinska kanalica od betona sa završnom sintetičkom oblogom.
Polukrug se izvodi sa zaršnom sintetičkom podlogom omeđenom novim betonskim rubnjacima sa gumenom kapom prema velikonogometnom igralištu.
Unutar polukruga nalazi se: jama vodene zapreke, zaletište za bacanje koplja, zaletište i doskočište za skok s motkom i skok u vis.
Novo zaletište za bacanje koplja dolazi istočno od velikonogometnog gola kako bi se mogla izvoditi bacanja bez uklanjanja samog gola.
Novo zaletište za skok s motkom je od istoka prema zapadu s ubodnom kutijom i doskočištem na zapadnom dijelu polukruga.
Novo zaletište za skok u vis izvodi se u istočnom dijelu sa doskočištem na nogometnom terenu za samo natjecanje, dok za treninge se postavlja na sintetičku podlogu.
Polukrug se izvodi sa zaršnom sintetičkom podlogom omeđenom novim betonskim rubnjacima sa gumenom kapom prema velikonogometnom igralištu.
Unutar polukruga nalazi se: bacalište kugle, zaletište za bacanje koplja i bacalište za disk i kladivo(s zaštitnom mrežom).
Bacalište kugle se izvodi jugozapadno unutar polukruga. Dobacište se izvodi od završne obrade od drobljene opeke(„šljake“).
Zaletište za bacanje koplja locirano je s istočne strane kako bi se mogla izvršiti bacanja bez uklanjanja nogometnih golova.
U istočnom dijelu se nalazi bacalište za disk (kladivo) kako bi se mogla postaviti zaštitna sigurnosna mreža.
Na zapadnom dijelu izvan atletskog trkališta izvodi se novo zaletište za skok u dalj i troskok s dva doskočišta na sjevernoj i južnoj strani. Zaletište se izvodi sa završnom vodopropusnom sintetičkom oblogom. Uz doskočišta se postavljaju pjeskolovi.
Završni sloj atletskog trkališta s borilištima je sintetička vodopropusna obloga tipa kao POLYTAN WS ili jednakovrijedna ukupne debljine 15,3 mm koji se izvodi na licu mjesta na trkalištu, osim veće debljine sloja od 20 ili 25 mm na dijelovima gdje je veće opterećenje, te uvjetovano IAAF pravilima.

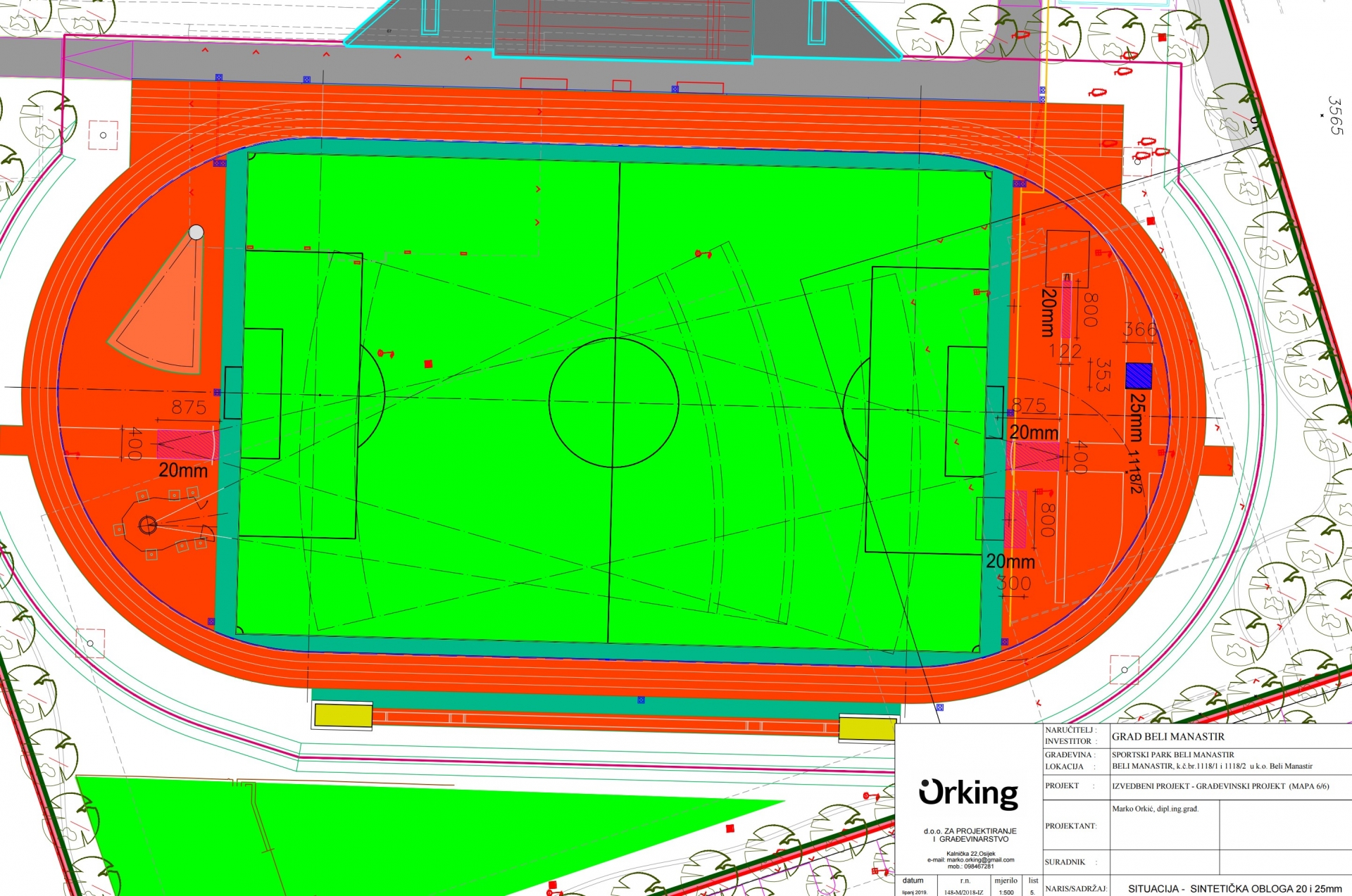

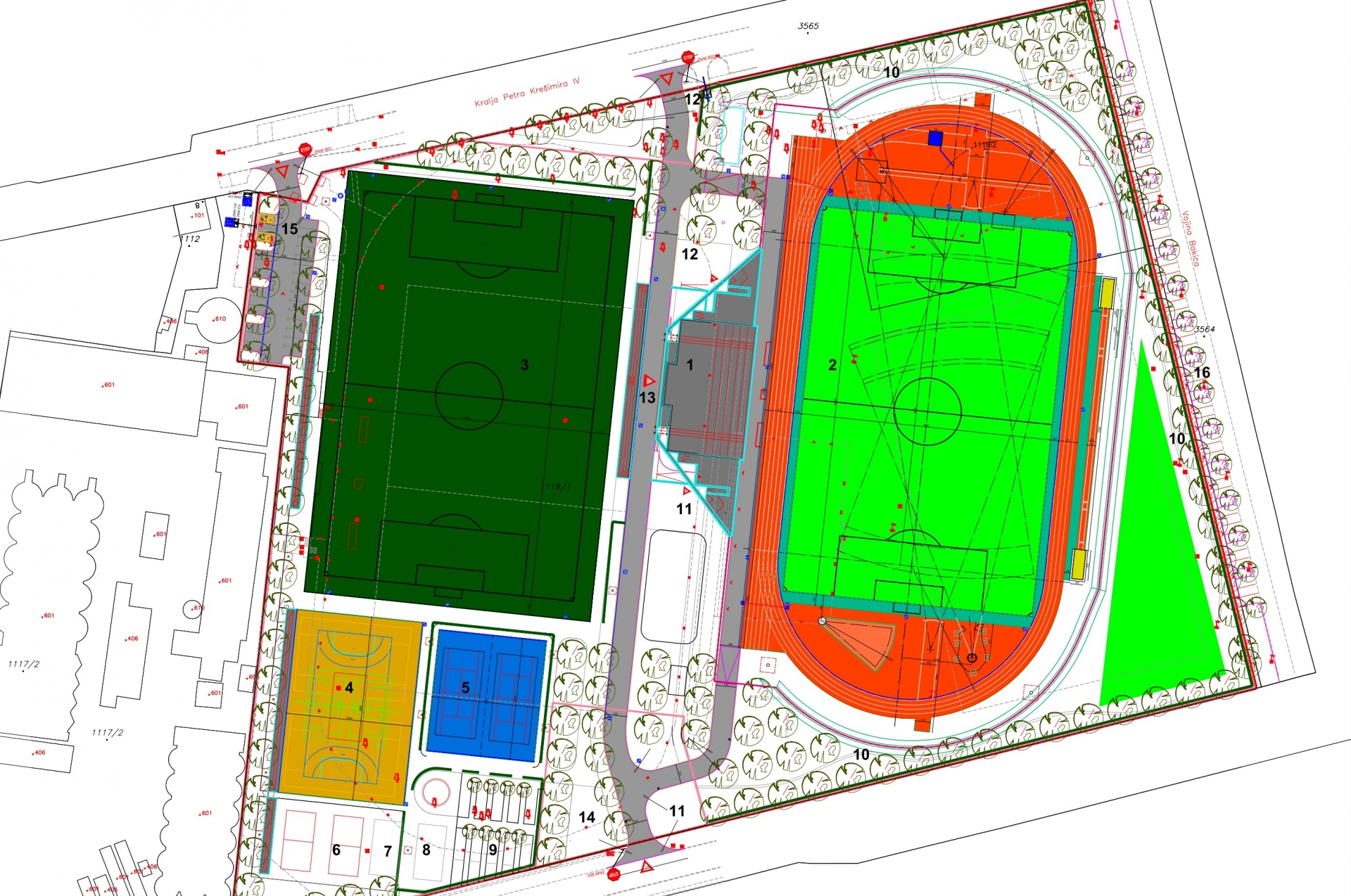

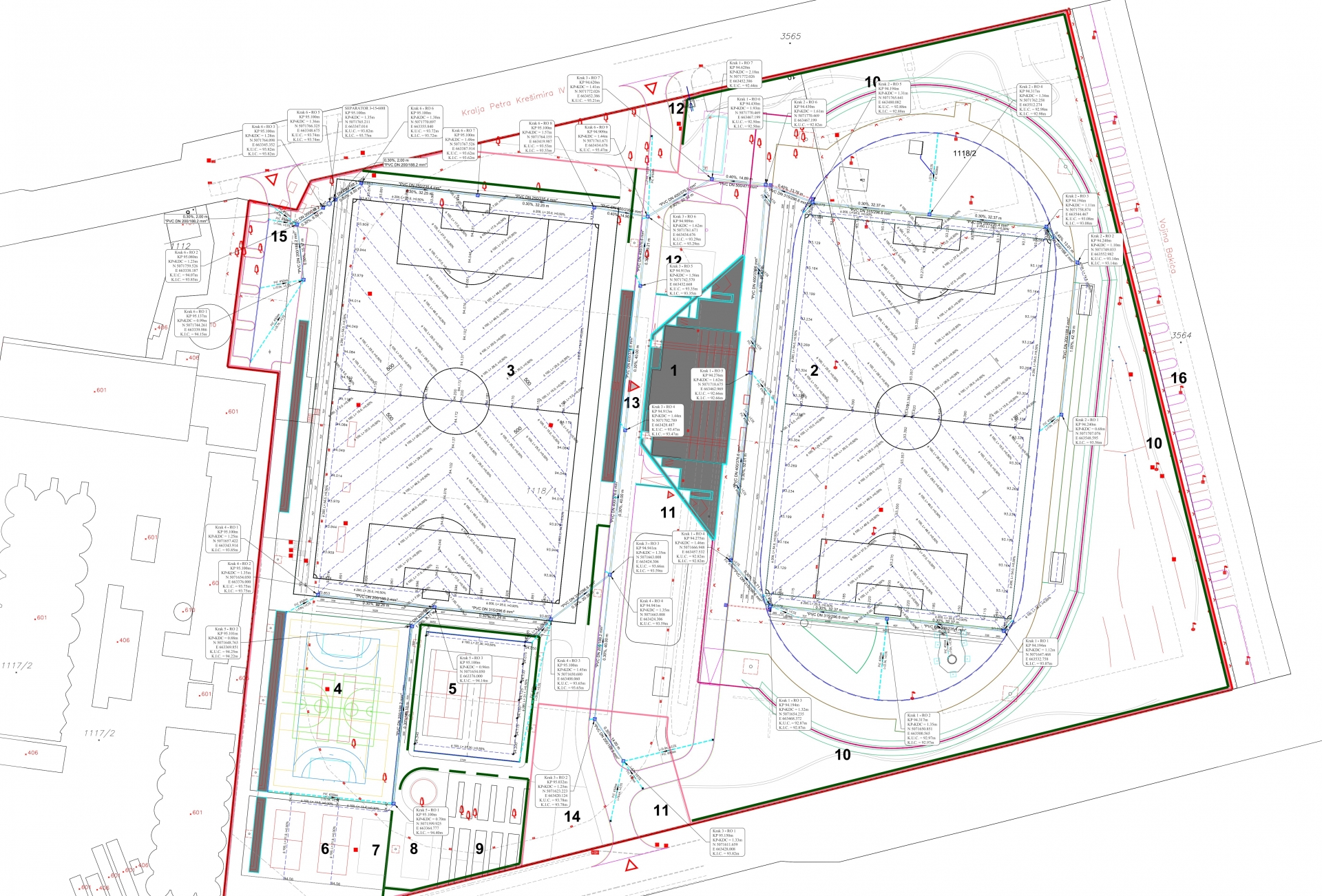

SPORTSKI PARK BELI MANASTIR
